SI6000 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de débit
Marque	IFM
Modèle	SI6000
Principe de mesure	Calorimétrique
Plage de réglage (eau)	5...100 cm/s
Tension d'alimentation	19...36 V DC
Courant de sortie max.	250 mA
Protection électrique	Court-circuit, inversion de polarité, surcharge
Fonction de sortie	Normalement ouvert / Normalement fermé (configurable)
Affichage	Rampe de 10 LED (vert, orange, rouge)
Temps de réponse	1...10 s (typique)
Température du fluide	-25...80 °C (liquides et gaz)
Tenue en pression	100 bar
Indice de protection	IP67
Matériau du boîtier	PC (Makrolon), PBT-GF 20, EPDM/X (Santoprene), joint FPM
Montage	Sur adaptateur process (accessoire)
Raccordement électrique	Connecteur M12, 4 broches
Entretien	Nettoyer la sonde avec un chiffon doux ; détartrage possible avec produit acétique
Sécurité	Montage et raccordement par personnel qualifié ; respect des normes EN50178, TBTS/TBTP
Réglages	Seuil de commutation réglable (LED 0-9) ; réglage débit max/min ; verrouillage électronique ; reset usine
Pièces détachées	Adaptateurs process disponibles en accessoire

FOIRE AUX QUESTIONS - SI6000 IFM

Comment régler le seuil de commutation ?

Appuyez brièvement sur le bouton ▲ ou ▼. La LED du seuil clignote. Utilisez les boutons pour décaler le seuil d'une position à chaque pression. Après 2 secondes sans action, l'appareil reprend son fonctionnement avec la nouvelle valeur.

Comment configurer la sortie en normalement fermé ?

Maintenez le bouton enfoncé pendant au moins 15 secondes. Après environ 15 secondes, les LED 0 à 4 clignotent en orange. Relâchez le bouton. La sortie est alors configurée en normalement fermé. Répétez l'opération pour revenir en normalement ouvert.

Que faire si toutes les LED clignotent en rouge lors du réglage ?

Cela indique une erreur de réglage. Vérifiez le montage (chapitre 3), assurez-vous que la différence entre débit max et min est suffisante, et respectez l'ordre des réglages : d'abord le débit maximum, puis le débit minimum.

Puis-je utiliser ce détecteur pour des gaz ?

Oui, l'appareil peut surveiller le débit de gaz. La plage de réglage pour les gaz est de 5...100 cm/s. Après avoir réglé le débit maximum pour le gaz, effectuez également le réglage du débit minimum (section 7.1).

Comment nettoyer le capteur ?

Nettoyez périodiquement la sonde avec un chiffon doux. Des dépôts adhérents (ex. calcaire) peuvent être enlevés avec un produit de nettoyage acétique courant. Évitez d'endommager les zones d'étanchéité.

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une tension d'alimentation de 19...36 V DC selon EN50178 (TBTS/TBTP). Si la tension est inférieure à 19 V, l'affichage s'éteint et l'appareil ne fonctionne pas.

Comment réinitialiser l'appareil aux réglages d'usine ?

Maintenez le bouton enfoncé pendant au moins 15 secondes. Après environ 15 secondes, les LED 0 à 9 clignotent en orange. Relâchez le bouton. Tous les réglages retournent à leur valeur usine : plage 5-100 cm/s, seuil LED 7, sortie normalement ouvert, appareil déverrouillé.

Que signifie une LED rouge sur la rampe ?

La LED du seuil de commutation s'allume en rouge lorsque la sortie est ouverte (aucun débit détecté). En condition normale, elle est orange lorsque la sortie est fermée (débit présent).

L'appareil est-il protégé contre les courts-circuits ?

Oui, la sortie de commutation est protégée contre les courts-circuits (protection pulsée). En cas de court-circuit, l'affichage alterne entre la rampe verte et les LED rouges. Une fois le défaut éliminé, l'appareil reprend son fonctionnement normal.

Comment verrouiller l'appareil pour éviter des modifications involontaires ?

En mode de fonctionnement, appuyez simultanément sur les deux boutons de réglage pendant 10 secondes. L'affichage s'éteint : l'appareil est verrouillé. Répétez l'opération pour le déverrouiller.

MODE D'EMPLOI SI6000 IFM

Notice d'utilisation

Capteurs de début

efector300

SI6000

SI6100

SI6200

Contenu

1 Consignes de sécurité 3 2 Fonctionnement et caractéristiques 4 2.1 Applications 4 2.2 Fonctionnement surveillance de débit 4 3 Montage 5 3.1 Lieu de montage 5 3.2 Parasites dans la conduite 6 3.3 Montage 6 4 Raccordement électrique 8 5 Eléments de service et d'indication 8 6 Mise en service et réglages à l'eau 9 6.1 Modifier le seuil de commutation (option) 9 6.2 Réglement du début maximum (option) 10 7 Réglages supplémentaires (option) 10 7.1 Réglage du début minimum 10 7.2 Configurer la sortie de commutation 10 7.3 Récupérer les réglages de base effectués en usine (Reset) 11 7.4 Verrouiller / déverrouiller l'appareil 11 8 Default lors du réglage 11 9 Fonctionnement 12 10 Entretien 12 11 Schéma d'encombrement 13 12 Données techniques 16

Remarque préliminaire

• Une demande d'opération est indiquée par " ".

Exemple : ▶ Vérifier le bon fonctionnement de l'appareil.

• Un retour d'information correspondant à l'opération est indiqué par ">" :

Exemple : > LED 9 s'allume.

1 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

2.1 Applications

L'appareil surveille le débit de liquides et de gaz.

2.2 Fonctionnement surveillance de débit

• L'appareil détecte la vitesse du début selon le principe de mesure calorimétrique et commute la sortie :
• Sortie fermée si le fluide est en début / sortie ouverte si le fluide n'est pas en début.

À la livraison, l'appareil se trouve dans l'état suivant : sortie = normalement ouvert. Si nécessaire, la sortie peut être configurée en fonction normalement fermé ( → 7.2). Cela signifie : sortie ouverte si le fluide est en début.

Si le débit augmente, l'état de commutation change quand le seuil est atteint. - Si le débit diminue de nouveau, l'état de commutation change quand la valeur "SP moins l'hystérisis" est atteinte.

L'hystérisis change en fonction de la vitesse et dépend considérablement de la zone de détection régée.

Elle est de 2...5 cm/s pour le réglage 5...100 cm/s (= réglage usine), elle augmente en cas de vitesses plus élevées.

• Le temps de réponse typique de l'appareil est de 1...10 s. Il peut être influencé par le réglage du seuil de commutation :
• Seuil de commutation bas = réponse rapide en cas d'augmentation de débit.
• Seuil de commutation haut = réponse rapide en cas de diminution du débit.

3 Montage

L'adaptateur process permet le raccordement de l'appareil à différents raccords process.

• Les adaptateurs sont à commander séparément comme accessoires.

Seuls les adaptateurs ifm garantissant un positionnement correct de l'appareil et l'étanchéité du raccord. Montage de l'adaptateur → 3.3.

3.1 Lieu de montage

En général		≥12mm
• Le bout de la sonde doit être complètement couvert par le fluide. • Profondeur d'installation de la sonde : min. 12 mm.
Recommandé
• Pour des tuyaux horizontally : montage latéral. • Pour des tuyaux verticaux : montage dans le tuyau qui monte.
Possible dans certaines applications.
• Tuyau horizontal / montage par le bas : si le tuyau est libre de dépôts. • Tuyau horizontal / montage par le haut : si le tuyau est complètement rempli de fluide.
A éviter
• Le bout de la sonde ne doit pas toucher la paroi du tuyau. • Ne pas monter dans des tuyaux descendants et ouverts vers le bas !

3.2 Parasites dans la conduite

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables mènent à des perturbations du fluide.

Ceci affecte le fonctionnement de l'appareil.

Recommandation : respecter des distances entre le capteur et les perturbations :

D = diamètre du tuyau ; S = parasites

3.3 Montage

S'assurer que la pression n'est pas appliquée au circuit avant d'effectuer des travaux de montage. S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

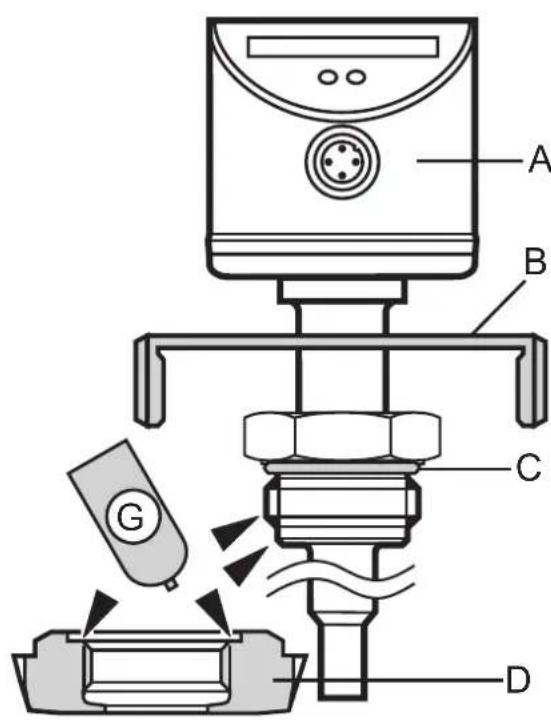

G: graisse

Monter l'adaptateur (D) sur l'appareil (A).

Fixer l'appareil et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'accessoire de fixation (B) ne peut pas être mis en place par le haut de l'appareil, monter le par le bas avant de visser l'adaptateur.

Montage de l'adaptateur

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec pâté lubrifiante.

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâte Kluber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torque (C) est bien positionné.

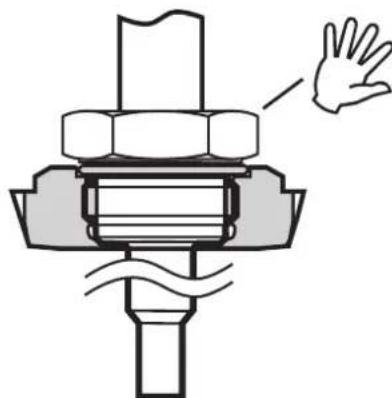

Visser l'appareil dans l'adaptateur à la main. Éviter des influences mécaniques sur les zones d'étanchéité. Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les zones d'étanchéité (F) ne doivent pas être endommagées. Serrer le capteur légèrement jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm). ATTENTION : L'étanchéité peut être affectée si vous serrez trop fort.

ATTENTION: Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) n'est assurée que pour l'appareil monté une seule fois.

Montage à l'aide d'un raccord à souder

Souder le raccord au tube ou à la cuve. Après le refroidissement de la soudure, insérer l'appareil et le fixer.

Procéder selon les instructions fournies avec l'adaptateur.

4 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

Couleurs des fils conducteurs des connecteurs femelles ifm :

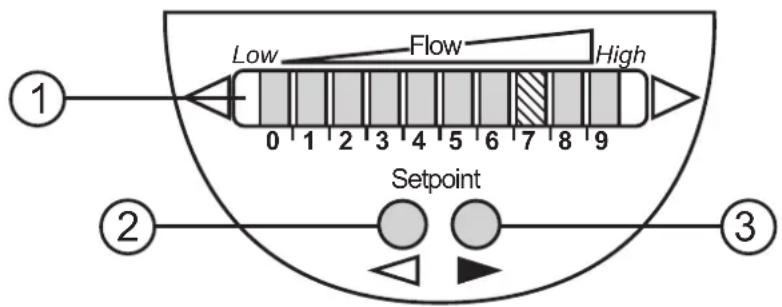

1: Affichage de fonctionnement

• Les LED vertes indiquent le début actuel (les LED 0 à 9 représentent la gamme entre l'arrêt du début et le début maximal).
• Une LED allumée indique la position du seuil de commutation (orange = sortie fermée, rouge = sortie ouverte).

6 Mise en service et réglages à l'eau

(Pour des fluides autres que l'eau → 7.1 : Réglage du début minimum).

Mettre l'appareil sous tension d'alimentation.

Toutes les LED s'allument et s'éteignent de nouveau pas à pas. Pendant ce temps, la sortie est fermée (si la sortie est configurée en normalement ouvert). L'appareil se trouve donc en mode de fonctionnement. Activer le début normal dans l'installation.

Vérifier l'affichage et déterminer les prochaines étapes à suivre.

1	Low 0 1 2 3 4 5 6 7 8 9	Le réglage usine est approprié pour l'application. ► Aucun autre réglage n'est nécessaire.
2	Low 0 1 2 3 4 5 6 7 8 9	Le débit normal est en dessous de la zone d'affichage. 2 possibilités de réglage : ► Modifier le seuil de commutation (→ 6.1) ► Réglage du débit maximum (→ 6.2).
3	Low 0 1 2 3 4 5 6 7 8 9	Le débit normal est au dessus la zone d'affichage (LED 9 clignote). ► Réglage du débit maximum (→ 6.2).

L'appareil peut être remis au réglage usine à tout moment (→ 7.3).

6.1 Modifier le seuil de commutation (option)

En usine, le seuil de commutation est réglé à la LED 7. Une modification est utile dans les cas suivants:

L'affichage montre l'exemple 2. - En cas de fortes fluctuations ou de pulsations du débit. - Si un temps de réponse plus rapide de l'appareil est souhaité (seuil de commutation bas = réponse rapide en cas d'augmentation du débit, seuil de commutation haut = réponse rapide en cas de diminution du débit).

Appuyer brièvement sur le bouton ou

La LED du seuil de commutation clignote. Appuyer sur le bouton ou aussi souvent que nécessaire. Chaque fois que le bouton est appuyé, la LED se décale d'une position dans la direction indiquée.

Remarque: si aucun bouton n'est appuyé pendant 2 s, l'appareil redevient opérationnel avec la nouvelle valeur réglée.

6.2 Réglage du début maximum (option)

L'appareil définit le débit lié comme débit normal et adapte l'affichage (toutes les LED sauf la LED du seuil de commutation sont allumées en vert).

Activer le début normal dans l'installation. Appuyer sur le bouton et le maintenir appuyé.

LED 9 s'allume, après env. 5 s elle clignote. Relacher le bouton.

Ceci est l'adaptation optimale de l'appareil aux conditions de débit. Il passe en mode de fonctionnement, l'afficheur devrait MAINTENANT indiquer l'exemple 1.

Remarque : le réglage influence le seuil de commutation : il est augmenté proportionnellement (au maximum jusqu'à la LED 7).

7.1 Réglage du début minimum

Si l'appareil est utilisé pour d'autres fluides que l'eau (p. ex. dans l'air), l'appareil devrait également être adapté au début minimum.

Attention : le réglage suivant ne doit être effectué qu'après le réglage du début maximum.

Activer le début minimum dans l'installation ou arrêter le début. Appuyer sur le bouton et le maintenir appuyé.

LED 0 s'allume, après env. 5 s elle clignote. Relâcher le bouton. L'appareil adopte la nouvelle valeur et passe en mode de fonctionnement.

7.2 Configurer la sortie de commutation

L'appareil est livré en fonction de sortie normalement ouvert. Si nécessaire, la sortie peut être configurée en fonction normalement fermé :

Appuyer sur le bouton pendant au moins 15 s.

LED 0 s'allume, après env. 5 s elle clignote. Après 10 s, le réglage actué est affché: Les LED 5...9 sont allumées en orange (=) sortie en fonction normalement ouvert). Aprèsenv.15slesLED0...4clignotent enorange.

Relacher le bouton. La sortie est configurée en fonction normalement fermé.

Pour une nouvelle configuration : répéter la procédure.

7.3 Récupérer les réglages de base effectués en usine (reset)

Appuyer sur le bouton pendant au moins 15 s.

LED 9 s'allume, après env. 5 s elle clignote. Aprèsenv.15slesLED0...9clignotent enorange.

Relacher le bouton. Tous les réglages effectués en usine sont récupérés :

• plaque de fonctionnement : 5...100 cm/s pour l'eau
• seuil de commutation : LED 7
• fonction de sortie : normalement ouvert - non verrouillé.

7.4 Verrouiller / déverrouiller l'appareil

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 s.

L'affichage s'éteint, l'appareil est verrouillé ou non verrouillé.

8 Défaut lors du réglage

Si le réglage n'est pas possible, toutes les LED clignotent en rouge. Ensuite, l'appareil redevient opérationnel sans aucune modification des valeurs.

Causes possibles / remèdes :

Erreur lors du montage.	Lire chapitre 3 Montage. Vérifier si toutes les exigences sont remplies.
L'écart entre le débit maximum et le débit minimum est trop petit.	Augmenter la différence de débit et effectuer ensuite un nouveau réglage.
Ordre réglage du débit maximum / débit minimum non respecté.	Effectuer les deux opérations de réglage de nouveau dans l'ordre correct.

9 Fonctionnement

Après chaque mise sous tension, toutes les LED s'allument et s'éteignent de nouveau pas à pas ; (pendant ce temps, la sortie est fermée si la sortie est configurée en fonction normalement ouvert). Ensuite, l'appareil est opérationnel.

En cas de coupure ou interruption de la tension d'alimentation, tous les réglages restent actifs.

Affichages de fonctionnement
	Ramp de LED vertes : début actuel au sein de la zone d'affichage. Affichage du seuil de commutation (SP) : - LED = orange : sortie fermée. - LED rouge : sortie ouverte.
	LED 9 clignote : début actuel au dessus de la zone d'affichage.
	LED 0 clignote : début actuel bien en dessous de la zone d'affichage.
Indication de defaults
	Court-circuit sur la sortie de commutation : L'affichage de fonctionnement et les LED rouges s'allument en alternance. Si le court-circuit est réparé, l'appareil redevient opérationnel immédiatement. L'affichage de fonctionnement actuel est indiqué.
Affichage inactif (aucune LED n'est allumée) :	Tension d'alimentation trop faible (< 19 V) ou coupée. Veiller à avoir une alimentation en tension correcte.

10 Entretien

Entretien recommandé :

Vérifier périodiquement la présence éventuelle de dépôts en bout de sonde. Nettoyer avec un chiffon doux. Des dépôts adhérents (p. ex. chaux) peuvent être enlevés avec un produit acétique de nettoyage usuel.

11 Schéma d'encombrement SI6000

1: Rampe de LED 2: Bouton de réglage 3: Filetage Aseptoflex

SI6100

1: Rampe de LED 2: Bouton de réglage 3: Filetage Aseptoflex

1: Rampe de LED 2: Bouton de réglage 3: Filetage Aseptoflex

12 Données techniques

Applications
Tension d'alimentation [V]
Courant de sortie [mA]
Protection courts-circuits, pulsée; protection inversion de polarité / protection surcharges
Chute de tension [V]
Consommation [mA]
Retard à la disponibilité [s]
Liquides
Température du fluide [°C]
Plage de réglage [cm/s]
Sensibilité max [cm/s]
Gradient de température [K/min]
Gaz
Température du fluide [°C]
Plage de réglage [cm/s]
Sensibilité max [cm/s]
Exactitude du seuil [cm/s]
Hysteresis [cm/s]
Répetabilité [cm/s]
Dérive de la température [cm/s x 1/K]
Temps de réponse [s]
Tenue en pression [bar]
Température ambiente [°C]
Indice de protection
Classe de protection
Tenue aux chocs [g]
Tenue aux vibrations [g]
Matières du boîtier
PC (Makrolon); PBT-GF 20; EPDM/X (Santoprene); joint torique: FPM
Matières en contact avec le fluide
CEM
EN 61000-4-2 décharges electrostatiques:
EN 61000-4-3 rayonnement HF:
EN 61000-4-4 Burst:
EN 61000-4-6 parasites HF conduits par le cable:

1) selon EN50178, TBTS, TBTP; 2) pour l'eau; 5 × 100 cm / s; 25° C (réglage usine) 3) pour l'eau; 5100 cm/s; 1070°C

L'appareil est conforme à la norme EN 61000-6-2
