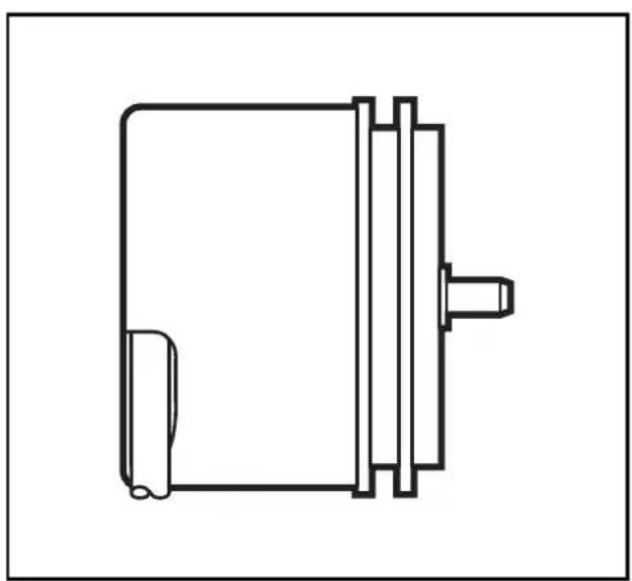

Type de produit	Codeur incrémental rotatif
Marque	IFM
Modèle	RU1114
Série	efector400
Alimentation	5 V TTL ou 10...30 V HTL
Signaux de sortie	A, B, index zéro, sorties inversées (A nég., B nég., index nég.)
Protection des sorties	Protégées contre les courts-circuits (sur 0 V pour 5 V TTL ; sur 0 V et L+ pour HTL, max. 1 min)
Raccordement électrique	Par câble ou connecteur (embase mâle ifm1000.xx / ifm1001.xx, 5 pôles)
Longueur max. de câble	100 m (5 V TTL) ou 300 m (10...30 V HTL)
Distance minimale aux sources parasites	20 cm
Montage	Sur flasque de fixation (réf. E60033) avec accouplement flexible
Déplacement linéaire	Possible via roue de mesure ou pignon/crémaillère
Indice de protection	Non spécifié (estimation IP65 pour codeurs industriels)
Température de fonctionnement	-20 °C à +85 °C (typique)
Dimensions	Environ 58 mm de diamètre, 70 mm de longueur (typique)
Poids	Environ 0,2 kg
Entretien et nettoyage	Éviter les chocs sur l'arbre ; ne pas utiliser d'outils abrasifs ; nettoyer avec un chiffon sec
Sécurité	Mettre l'installation hors tension avant tout branchement ; isoler les fils non utilisés
Pièces détachées / réparabilité	Accessoires disponibles sur www.ifm.com ; codeur non réparable par l'utilisateur
Informations générales	Utilisé pour mesurer déplacements linéaires et mouvements angulaires ; fournit des impulsions numériques pour le sens de rotation et la position

FOIRE AUX QUESTIONS - RU1114 IFM

Quel type d'alimentation est requis pour le RU1114 ?

Le RU1114 est disponible en deux versions : 5 V TTL ou 10...30 V HTL. Vérifiez l'étiquette sur le boîtier pour connaître la version.

Comment raccorder le codeur RU1114 ?

Mettez l'installation hors tension. Utilisez un câble ou un connecteur adapté (embase mâle ifm1000.xx ou ifm1001.xx). Suivez le schéma de branchement fourni sur le capot du boîtier. Isolez les fils non utilisés.

Quels sont les signaux de sortie du RU1114 ?

Le codeur délivre des séquences d'impulsions sur les sorties A et B, déphasées de 90° pour déterminer le sens de rotation. Un index zéro est fourni une fois par tour. Des sorties inversées (A nég., B nég., index nég.) sont disponibles pour une transmission différentielle.

Quelle est la longueur de câble maximale ?

Pour la version 5 V TTL, la longueur maximale est de 100 m. Pour la version 10...30 V HTL, elle est de 300 m. Utilisez des câbles blindés et installez-les à au moins 20 cm des sources parasites.

Comment monter le RU1114 ?

Vissez le codeur sur un flasque de fixation (réf. E60033). Raccordez l'arbre via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports. Évitez les coups sur l'arbre.

Peut-on mesurer des déplacements linéaires avec ce codeur ?

Oui, en utilisant une roue de mesure ou un pignon/crémaillère pour convertir le mouvement linéaire en rotation. Respectez les sollicitations maximales de l'arbre.

Que faire en cas de court-circuit ?

Les sorties sont protégées contre les courts-circuits. Pour la version HTL, la protection est active sur 0 V et L+ pendant max. 1 minute. Après, débranchez l'alimentation et vérifiez le câblage.

Comment nettoyer le RU1114 ?

Nettoyez le boîtier avec un chiffon sec et non abrasif. N'utilisez pas de lime ou d'outil sur l'arbre pour éviter de détruire l'appareil.

Où trouver des accessoires ou des pièces détachées ?

Consultez le site www.ifm.com pour les fiches techniques, accessoires (flasques, câbles, connecteurs) et autres documents.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez le câblage, l'alimentation et la conformité des signaux. Si le problème persiste, contactez le support IFM. Le codeur n'est pas réparable par l'utilisateur.

MODE D'EMPLOI RU1114 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incremental RU

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits ou une connexion intermédiaire non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm1001.xx
	5 pôles
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10	11
A	3	1	5
A nég.	- 2 6
B	4	3	8
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-	7
libre	-	-	9
libre	-	-	-
blindage	boîtier	11	boîtier

L+ 1 brun brun/vert
L+ capteur - - bleu
0V 6 gris blanc/vert
0V capteur - -	blanc
A	2	vert	brun
A nég.	- -	vert
B	4	blanc	gris
B neg.	- -	rose
index 0	5	jaune	rouge
index 0 nég.	- -	noir
défaut nég.	- -	violet
libre	- -	-
libre	- -	jaune
blindage	3	boîtier	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100m pour la version 5 V TTL et de 300m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm. Le blindage tresse dans le câble est relié au boîtier du codeur.

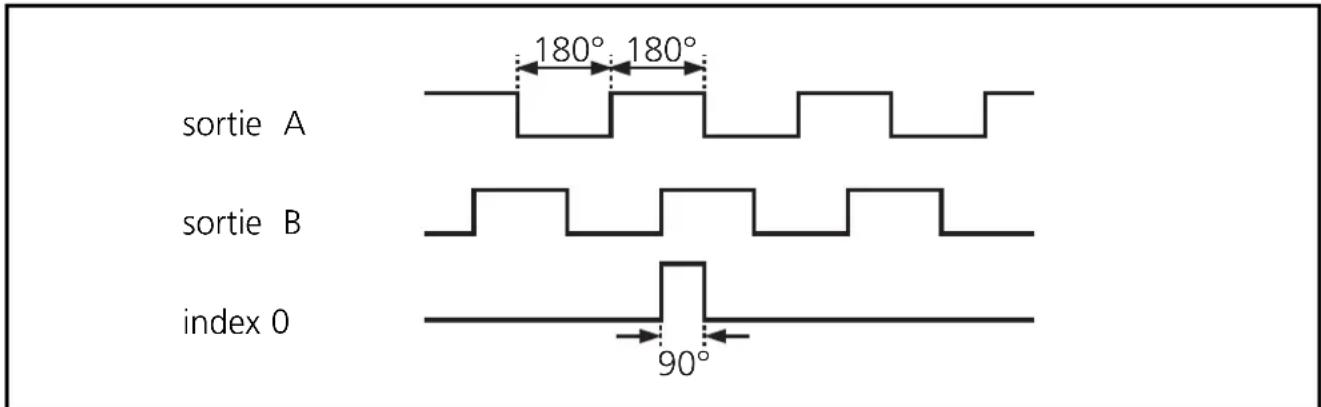

Signaux de sortie

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de. De ce fait, le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

Le codeur peut être visser sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

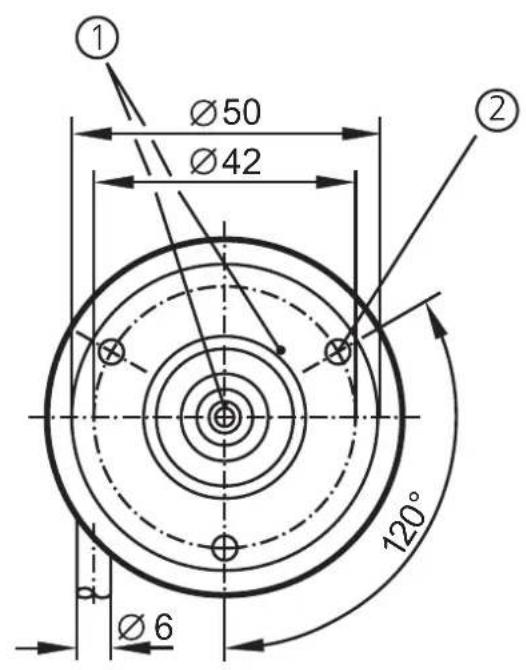

flasque de fixation E60033

1) repère 2) filetage M4 / profondeur 5 mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
