Type de produit	Codeur incrémental rotatif
Marque	IFM
Modèle	RU1025
Catégorie	Capteur de position / Codeur incrémental
Alimentation électrique	5 V TTL ou 10...30 V HTL selon version
Protection des sorties	Sorties protégées contre les courts-circuits sur 0 V (TTL) ou sur 0 V et L+ (HTL, max. 1 min)
Signaux de sortie	A, B, Index 0, signaux inversés (différentiels)
Déphasage	90° électrique entre les sorties A et B
Longueur maximale de câble	100 m (version 5 V TTL) / 300 m (version 10...30 V HTL)
Raccordement	Connecteur ifm1000.xx 15 pôles ou câble ifm1013.xx (5 ou 13 fils)
Diamètre du boîtier	Environ 50 mm
Poids approximatif	200 g
Montage	Sur flasque de fixation (réf. E60033) avec accouplement flexible
Entretien	Éviter les chocs sur l'arbre ; ne pas utiliser de lime ou outil sur l'arbre
Sécurité	Mettre l'installation hors tension avant tout raccordement ou débranchement
Installation des câbles	Distance minimale de 20 cm par rapport aux sources parasites
Blindage	Blindage tressé relié au boîtier du codeur
Accessoires fournis	Câble ou connecteur selon version ; flasque de fixation disponible séparément
Documentation	Notice d'utilisation et fiche technique disponibles sur www.ifm.com
Garantie	Consulter les conditions générales du fabricant

FOIRE AUX QUESTIONS - RU1025 IFM

Comment brancher le codeur RU1025 ?

Le branchement standard s'effectue via l'embase mâle ifm1000.xx (15 pôles) ou le câble ifm1013.xx (5 ou 13 fils). Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Mettez l'installation hors tension avant le raccordement.

Quelle est la tension d'alimentation du codeur RU1025 ?

Deux versions existent : 5 V TTL ou 10...30 V HTL. Vérifiez l'étiquette sur le boîtier pour connaître la version exacte.

Quelle est la longueur maximale du câble pour le RU1025 ?

La longueur maximale est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL, à condition d'utiliser des câbles appropriés.

Que faire en cas de court-circuit sur les sorties ?

Les sorties sont protégées contre les courts-circuits : version TTL sur 0 V, version HTL sur 0 V et L+ (max. 1 minute). Après un court-circuit, vérifiez le câblage et remettez sous tension.

Comment monter le codeur RU1025 sur un arbre ?

Utilisez un flasque de fixation (réf. E60033) et un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports d'arbre. Évitez les chocs sur l'arbre.

Quels signaux de sortie fournit le RU1025 ?

Le codeur fournit les signaux numériques A, B (déphasés de 90°), Index 0 (une fois par tour), ainsi que leurs signaux inversés (version différentielle) pour une meilleure immunité aux parasites.

Comment déterminer le sens de rotation avec le RU1025 ?

Le sens de rotation est déterminé par le déphasage de 90° entre les sorties A et B. En fonction de l'ordre des fronts, le module électronique peut évaluer le sens (horaire ou antihoraire).

Puis-je utiliser le codeur RU1025 en extérieur ou en milieu humide ?

Le manuel ne précise pas d'indice de protection. Pour une utilisation en milieu humide, vérifiez les spécifications du boîtier (probablement IP65 ou IP67) et protégez les connecteurs. Consultez la fiche technique sur ifm.com.

Où trouver la fiche technique complète du RU1025 ?

La fiche technique et les accessoires sont disponibles sur le site www.ifm.com. Vous pouvez également télécharger la notice depuis cette page.

Comment entretenir le codeur RU1025 ?

Évitez les chocs ou les contraintes mécaniques sur l'arbre. Ne limez pas et n'utilisez pas d'outil sur l'arbre. Nettoyez l'extérieur avec un chiffon sec. Vérifiez les connexions périodiquement.

MODE D'EMPLOI RU1025 IFM

efector400®

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits francs ou une connexion intempestive non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm15 pôles	1001.xx
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10
A	3	1
A nég.	- 2 6
B	4	3
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-
libre	-	-
libre	-	-
blindage	boîtier	11
	ifm1013.xx câble 5 fils câble	13 fils
L+ 1 brun brun/vert
L+ capteur - - bleu
0V 6 gris blanc/vert
0V capteur - - blanc
A	2	vert
A nég.	--	vert
B	4	blanc
B neg.	--	rose
index 0	5	jaune
index 0 nég.	--	noir
défaut nég.	--	violet
libre	--	-
libre	--	jaune
blindage	3	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm. Le blindage tressé dans le câble est relié au boîtier du codeur.

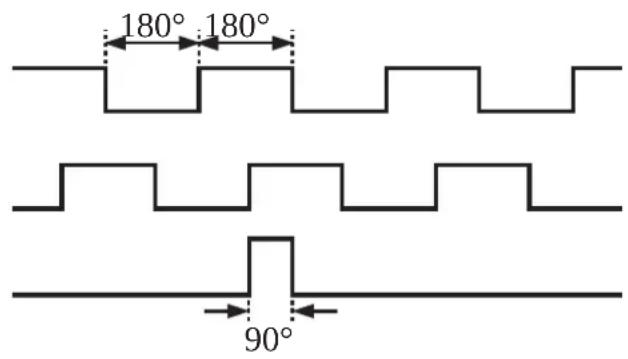

Signaux de sortie

sortie A

sortie B

index 0

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de 90°, de ce fait le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

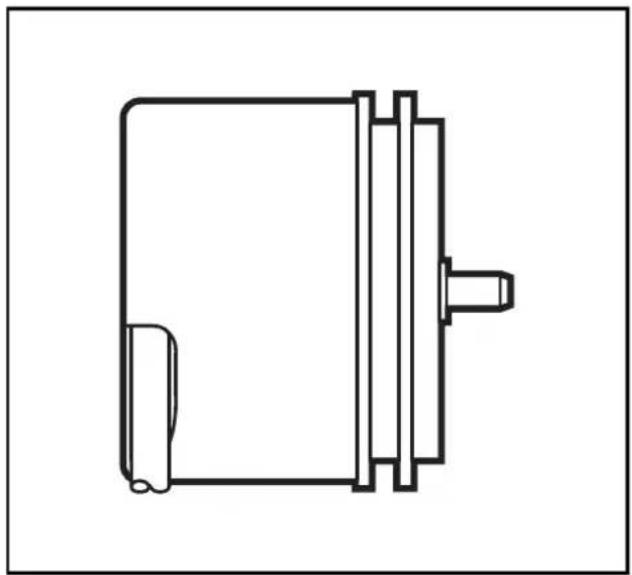

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

Le codeur peut être vissé sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

flasque de fixation E60033

1) repère 2) filetage M4 / profondeur 5 mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.

No. U8V 10 08 70596 006
