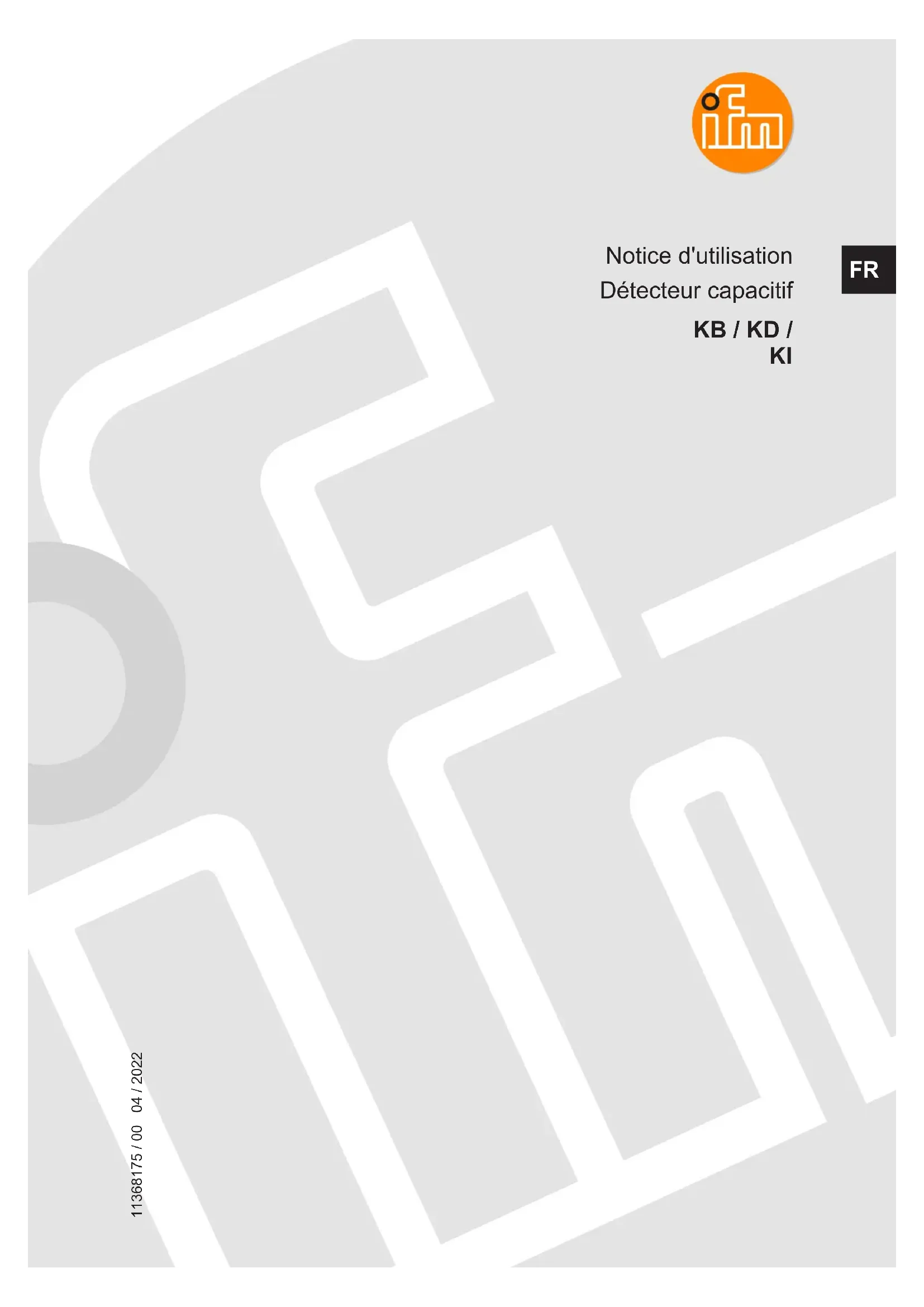

KI3514 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil KI3514 IFM au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Détecteur de proximité capacitif |
| Marque | IFM |
| Modèle | KI3514 |
| Fonction principale | Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, eau et fluides aqueux |
| Technologie de sortie | 2 fils (AC/DC) ou 3 fils (DC PNP/NPN) |
| Réglage de la portée | Par potentiomètre (tournevis) |
| Réglage de la fonction de sortie | Par shunt : normalement ouvert (NO) ou normalement fermé (NF) |
| Indication d'état | LED jaune : allumée = sortie passante, éteinte = sortie bloquée |
| Montage | Encastré ou non encastré (respecter distances minimales) |
| Distance minimale entre plusieurs capteurs | À déterminer selon l'application (voir notice) |
| Raccordement électrique | Par électricien qualifié ; respecter les schémas de câblage (2 ou 3 fils) |
| Tension d'alimentation | 10-30 V DC (3 fils) ou 20-250 V AC/DC (2 fils) |
| Fusible recommandé | Fusible miniature selon fiche technique |
| Dimensions (approximatives) | Filetage M18, longueur environ 50 mm |
| Matériau du boîtier | Matière plastique (non spécifié exactement) |
| Protection | IP67 (valeur typique pour ce type de capteur) |
| Entretien | Aucun entretien nécessaire ; nettoyer la face active des dépôts métalliques ou corps étrangers |
| Réparabilité | Non réparable ; élimination écologique selon réglementation nationale |
| Usage prévu | Détection de présence de matériaux conducteurs et non conducteurs |
| Température de fonctionnement | -25 °C à +70 °C (valeur typique) |
FOIRE AUX QUESTIONS - KI3514 IFM
Quelle est la portée du détecteur KI3514 ?
La portée est réglable via un potentiomètre. La valeur maximale dépend du matériau cible et des conditions de montage. Consultez la notice pour les réglages précis.
Comment raccorder le détecteur IFM KI3514 ?
Le raccordement dépend de la version : 2 fils (AC/DC) ou 3 fils (DC PNP/NPN). Suivez les schémas de la notice et respectez la polarité. Un fusible miniature est recommandé pour les versions AC.
Comment régler la fonction de sortie (NO/NF) ?
La fonction de sortie se règle par shunt : shunt fermé = normalement ouvert (NO), shunt ouvert = normalement fermé (NF). Utilisez un outil approprié pour déplacer le shunt.
Que faire si la LED jaune ne s'allume pas ?
Vérifiez l'alimentation électrique, le câblage et la présence de l'objet cible. Si la LED reste éteinte, l'appareil peut être défectueux et doit être remplacé.
Peut-on utiliser ce détecteur pour détecter de l'eau ?
Oui, le KI3514 détecte les fluides aqueux comme l'eau. Il fonctionne par variation de capacité, donc tout matériau avec une constante diélectrique différente de l'air est détectable.
Comment nettoyer le détecteur ?
Aucun entretien n'est nécessaire, mais il faut nettoyer la face active si des dépôts métalliques ou des corps étrangers s'accumulent. Utilisez un chiffon sec ou légèrement humide.
Le détecteur est-il réparable en cas de panne ?
Non, l'appareil n'est pas réparable. En cas de dysfonctionnement, il doit être remplacé. Éliminez-le selon les règles de votre pays.
Quelles sont les distances de montage à respecter ?
En montage encastré, respectez une distance minimale par rapport au matériau environnant. Pour plusieurs capteurs, une distance minimale est nécessaire pour éviter les interférences. Consultez les schémas de la notice.
Quelle tension d'alimentation utiliser ?
Pour la version 3 fils : 10-30 V DC. Pour la version 2 fils : 20-250 V AC/DC. Vérifiez l'étiquette de l'appareil pour la tension exacte.
Comment régler la portée avec le potentiomètre ?
Utilisez un tournevis pour tourner le potentiomètre : dans le sens horaire augmente la portée, antihoraire la réduit. Effectuez le réglage avec l'objet cible présent.
