Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KG5309
Alimentation	10-30 V DC (PNP/NPN)
Sortie	PNP/NPN programmable via potentiomètre, IO-Link
Portée	Réglable par potentiomètre
Indication de commutation	LED jaune (allumée = sortie passante)
Indication de distance	LEDs vertes (rampe)
Montage	Encastré ou non encastré selon matériau
Raccordement	Câble 3 fils (brun, noir, bleu) ou connecteur
Fonction de commutation	Normalement fermé / normalement ouvert (NF/NO)
Communication	IO-Link (via broche 4)
Entretien	Aucun entretien nécessaire
Nettoyage	Nettoyer la face active des dépôts
Réparabilité	Non réparable
Sécurité	Montage et raccordement par électricien qualifié, mise hors tension avant intervention
Documentation	Notice d'utilisation 706413 / 01 06 / 2019, 9 pages

FOIRE AUX QUESTIONS - KG5309 IFM

Comment régler la portée du détecteur KG5309 ?

Utilisez le potentiomètre 2 (portée) situé sur l'appareil. Tournez-le dans le sens horaire pour augmenter la portée, antihoraire pour la réduire. Voir section 7.1 de la notice.

Comment choisir entre normalement fermé (NF) et normalement ouvert (NO) ?

Utilisez le potentiomètre 1 (fonction de commutation) pour sélectionner NF (normalement fermé) ou NO (normalement ouvert). La position est indiquée sur l'appareil. Voir section 7.2.

Que signifie la LED jaune sur le détecteur ?

La LED jaune indique l'état de la sortie de commutation : éteinte = sortie bloquée (état 0), allumée = sortie passante (état 1). Voir section 8.

Que signifient les LEDs vertes ?

Les LEDs vertes forment une rampe indiquant la distance par rapport au seuil de commutation. Plus elles sont allumées, plus la cible est proche du seuil. Voir section 7.3.

Comment raccorder électriquement le KG5309 ?

Mettez l'installation hors tension. Raccordez le câble : brun (+alimentation), noir (sortie), bleu (0V). Pour un connecteur, broche 4 = OUT/IO-Link. Respectez les schémas de la section 5.1. Confiez le raccordement à un électricien qualifié.

Puis-je monter le détecteur de manière encastrée ?

Oui, si le matériau environnant est non conducteur. Pour les matières conductrices, le montage doit être non encastré. Un montage encastré dans un matériau conducteur peut réduire la portée. Voir section 4.1.

Comment utiliser l'interface IO-Link ?

L'appareil supporte IO-Link. Connectez-le à un maître IO-Link via la broche 4. Pour une configuration hors fonctionnement, utilisez un PC avec un logiciel IO-Link et un câble adaptateur. Les IODD sont disponibles sur www.ifm.com. Voir section 7.4.

Que faire si le détecteur ne commute pas ?

Vérifiez l'alimentation électrique, le câblage, la propreté de la face active, et le réglage de la portée et de la fonction NF/NO. Si le problème persiste, consultez la notice ou contactez le fabricant. L'appareil n'est pas réparable.

Comment nettoyer le détecteur capacitif ?

Nettoyez régulièrement la face active pour enlever les dépôts et corps étrangers. Utilisez un chiffon doux et sec. Aucun autre entretien n'est nécessaire. Voir section 9.

Le KG5309 est-il réparable ?

Non, l'appareil ne peut pas être réparé. En fin de vie, éliminez-le conformément aux réglementations locales. Voir section 9.

MODE D'EMPLOI KG5309 IFM

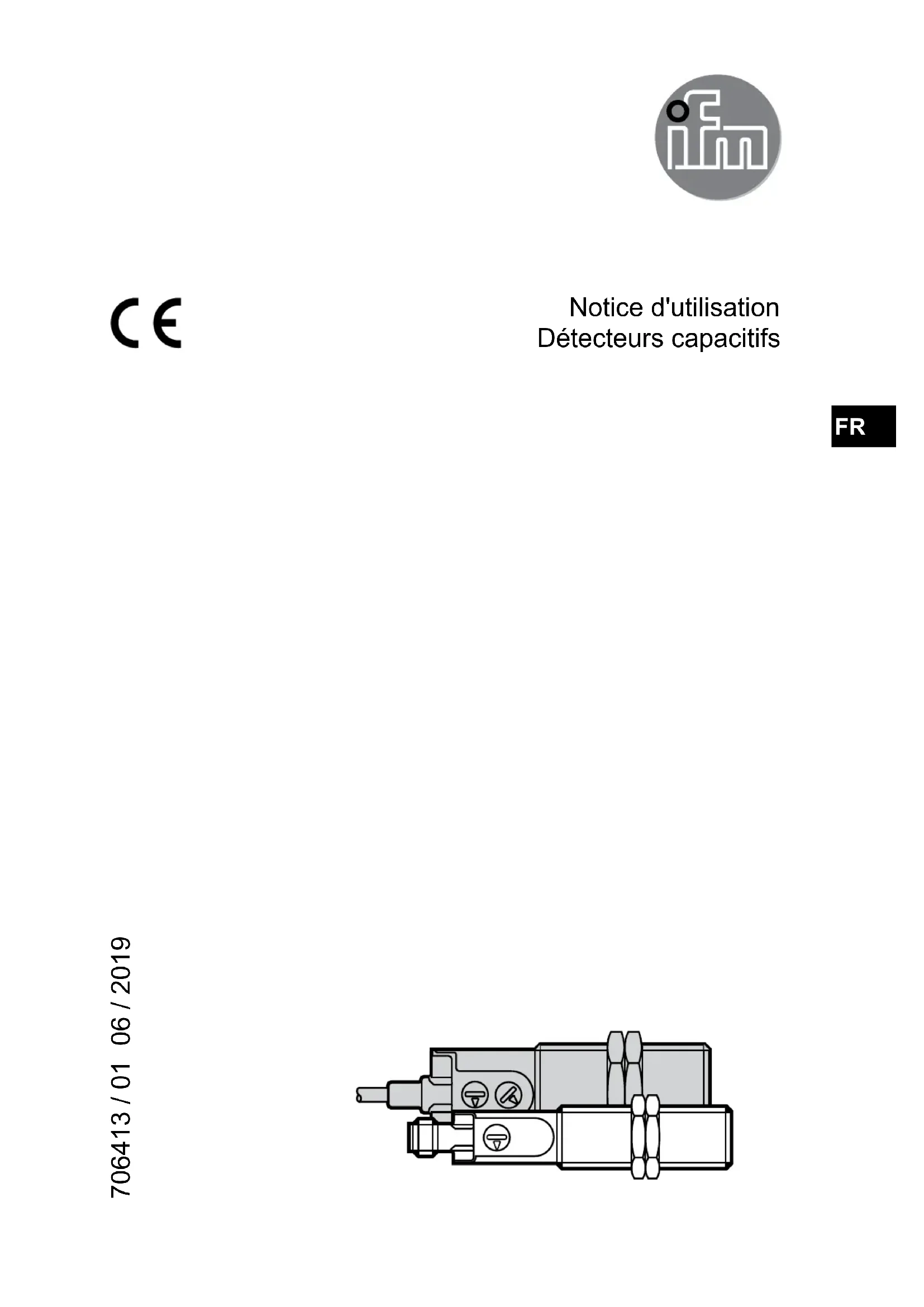

Notice d'utilisation Détecteurs capacitifs

706413 / 01 06 / 2019

1 Remarque préliminaire....3 1.1 Symboles utilisés....3 2 Consignes de sécurité....3 3 Fonctionnement et caractéristiques....4 4 Montage....4 4.1 Remarques sur le montage encastré ou non encastré....4 4.2 Remarques concernant la pose du câble de raccordement....5 5 Raccordement électrique....6 5.1 Schéma de branchement....6 6 Eléments de service et d'indication....6 7 Réglages....7 7.1 Portée 7 7.2 NF/NO (option) 7 7.3 Indication signaux (option)....7 7.4 IO-Link 8 8 Fonctionnement....8 9 Maintenance, réparation et élimination....8

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

• LED allumée ○ LED éteinte

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.

3 Fonctionnement et caractéristiques

- Détecteur capacitif pour contrôle de niveaux de position.

4 Montage

4.1 Remarques sur le montage encastré ou non encastré

Si des appareils non encastrables sont montés de façon encastrée, la portée peut diminuer jusqu'à ce que l'appareil commute (perte de fonctionnement).

Les détecteurs quasi-encastrés peuvent être installés de manière encastrée dans les matières non conductrices et doivent être installés de manière non encastrée dans les matières conductrices.

encastré non encastré
Distances minimales lorsque plusieurs détecteurs de la même version sont montés

4.2 Remarques concernant la pose du câble de raccordement

▶ Poser le câble d'une manière rectiligne, si possible.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension avant de raccorder l'appareil.

5.1 Schéma de branchement

	Câble Connecteur
PNP
NPN
BN = brunBK = noirBU = bleu

BK / broche 4 : OUT / IO-Link

6 Eléments de service et d'indication

1 potentiomètre 2 potentiomètre

1: Potentiomètre (fonction de commutation) 2: Potentiomètre (portée) 3: LED jaune (indication de commutation) 4: LEDs vertes (rampe)

7.1 Portée

Régler la portée à l'aide du potentiomètre : → 6 Eléments de service et d'indication (2)
augmenter la portée réduire la port

7.2 NF/NO (option)

Régler la fonction de commutation à l'aide du potentiomètre :→ 6 Eléments de service et d'indication (1)
— ▶ normalement fermé normalement ouvert —	□

7.3 Indication signaux (option)

LED jaune (3) : Indication de commutation (centre)Les LEDs vertes (4) indiquent la distance par rapport au seuil de commutation.
Réglage optimal du point de commutation :

7.4 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www. ifm. com.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED (indépendant de la configuration des sorties programmée) :

LED jaune éteinte : "0" sortie de commutation à l'état bloqué

LED jaune allumée : "1" sortie de commutation à l'état passant

LED verte : Disponibilité (en option)

9 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

- La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Données techniques et informations supplémentaires sur www. ifm. com
