OL5021 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrage photoélectrique laser (émetteur/récepteur séparés)
Marque	IFM
Modèle	OL5021
Catégorie	Capteur photoélectrique
Portée maximale	Jusqu'à 10 m (selon modèle, voir étiquette)
Source lumineuse	Laser rouge, classe 2
Alimentation	10-30 V CC (selon étiquette)
Sortie	PNP ou NPN (selon modèle), courant maxi 100 mA
Sortie diagnostique	fc-output, 10 mA maxi
Indications LED	Verte (opérationnel), jaune (sortie activée), rouge (erreur)
Raccordement	Connecteur M12 (4 broches) pour récepteur, connecteur M12 (3 broches) pour émetteur
Fonctions de réglage	Teach-in avec objet statique ou mobile, réglage de sensibilité, inversion de sortie NF/NO
Montage	Sur équerre de fixation, orientation précise requise
Indice de protection	IP67 (estimation)
Température de fonctionnement	-10 à 60 °C (estimation)
Dimensions (approximatives)	Émetteur/récepteur : cylindrique M18, longueur 70 mm
Poids (approximatif)	50 g par unité
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas regarder dans le faisceau laser ; classe laser 2
Pièces détachées et réparabilité	Contacter le support IFM pour pièces détachées ; pas de réparation par l'utilisateur
Informations générales	Série efector200®, notice disponible en plusieurs langues

FOIRE AUX QUESTIONS - OL5021 IFM

Comment raccorder le capteur OL5021 ?

Couper l'alimentation avant le raccordement. Suivre le schéma de câblage page 20 de la notice : l'émetteur (OLS-...) se raccorde sur les broches L+ et L-, le récepteur (OLE-...) utilise une connectique 4 broches avec les sorties de commutation et la sortie diagnostique (fc-output).

Comment régler la sensibilité du capteur ?

Appuyer sur le bouton-poussoir pendant 2 s jusqu'à ce que la LED rouge clignote. Les LED jaune et verte clignotent alternativement. En mode programmation, appuyer une fois avec l'objet dans la zone de détection, puis une fois sans objet pour valider. La LED verte s'allume pour confirmer.

Que signifient les LED sur le capteur ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. LED rouge allumée : erreur de détection (mauvais réglage, encrassement). LED jaune+rouge clignotantes : court-circuit (2 Hz) ou erreur interne (1 Hz).

Comment nettoyer les lentilles du capteur ?

Dépoussiérer les lentilles avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits chimiques qui pourraient endommager le plastique.

Le capteur est-il livré préréglé ?

Oui, il fonctionne en mode plug and play avec une portée maximale. Les réglages ne sont nécessaires que pour des objets partiellement transparents ou des conditions particulières.

Comment inverser la logique de sortie (NF/NO) ?

Appuyer sur le bouton-poussoir pendant 10 s jusqu'à ce que toutes les LED s'éteignent. La sortie change automatiquement de normalement ouvert à normalement fermé (ou vice versa).

Que faire si la LED rouge reste allumée ?

Cela indique une erreur de détection. Vérifier l'alignement émetteur/récepteur, la propreté des lentilles, et la stabilité du montage. Si l'erreur persiste, effectuer un nouveau réglage de sensibilité.

Quelle est la portée maximale du capteur ?

La portée dépend du modèle exact ; elle est indiquée sur l'étiquette du capteur. Généralement, les barrages laser IFM OL5021 peuvent atteindre jusqu'à 10 m.

Le capteur est-il sensible aux vibrations ?

Oui, surtout pour les modèles à faisceau très fin. Il faut le monter solidement pour éviter tout désalignement dû aux vibrations.

Comment activer l'aide au réglage (spot lumineux) ?

Appuyer brièvement sur le bouton de réglage de l'émetteur pour augmenter temporairement l'intensité du faisceau (visible). Appuyer à nouveau pour revenir au niveau normal. Après 15 min, le retour automatique s'effectue.

MODE D'EMPLOI OL5021 IFM

efector200®

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Rayonnement laser ; laser de classe 2.

Ne pas regarder dans l'axe de la source lumineuse!

Les étiquettes jointes (avertissement: laser) doivent être appliquées tout près de la cellule.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement: voir page 20 ou l'étiquette de la cellule.

Charge de la sortie diagnostique (fc output): 10mA maxi.

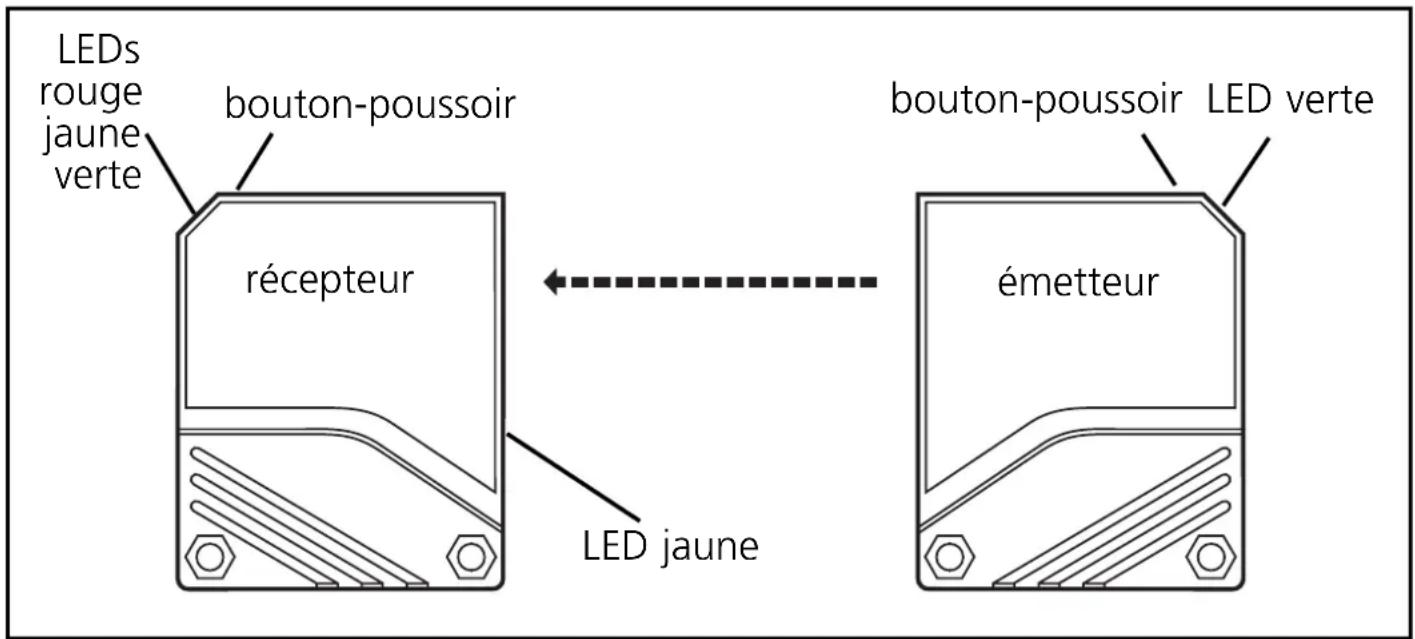

Montage

Monter le récepteur (forme OLE-...) avec l'équerre de fixation. Orienter l'émetteur (forme OLS-...) en direction du récepteur et le fixer de la même manière. Le spot lumineux doit toucher la lentille du récepteur. Portée optimale seulement avec orientation précise.

Monter la cellule afin que sa position de montage ne puisse pas changer (éviter surtout des vibrations de forte intensité!). Les cellules avec un très petit diamètre du spot lumineux sont fortement focalisées; le plus faible changement de la position de montage peut provoquer un désalignement.

Aide au réglage

Pour orienter la cellule, l'émetteur possède une aide de réglage. En appuyant sur le bouton de réglage de l'émetteur, l'intensité de la lumière émise est augmentée jusqu'à ce que le spot lumière soit clairement visible. En appuyant encore une fois, la lumière émise est mise de nouveau à l'intensité normale. Si le bouton-poussoir n'est pas appuyé une deuxième fois, la lumière émise est mise à l'intensité normale après env. 15 min.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

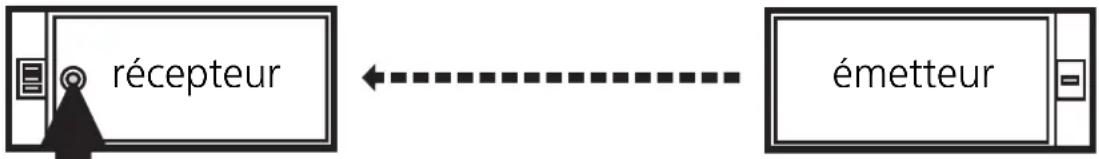

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

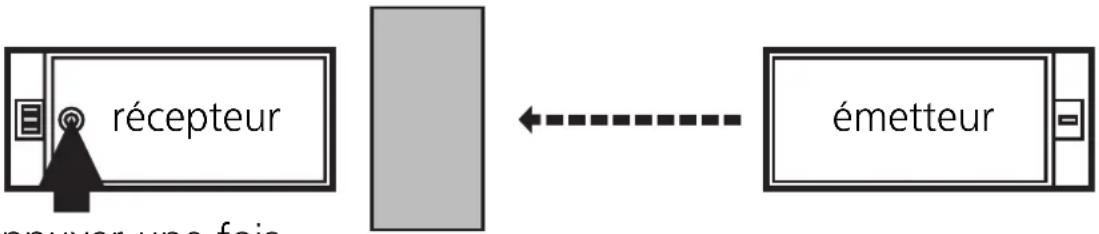

2	Régler la sensibilitéavecl’objet.Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

3	Régler la sensibilité sans objet.
	[GA8] Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

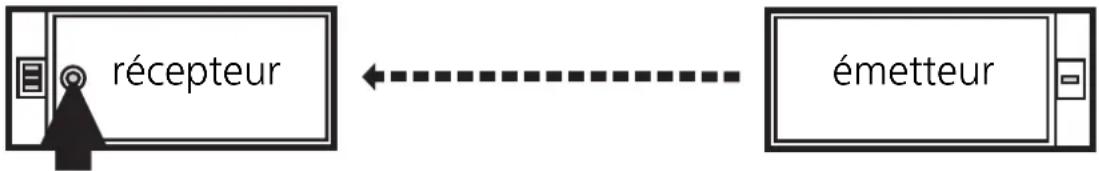

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

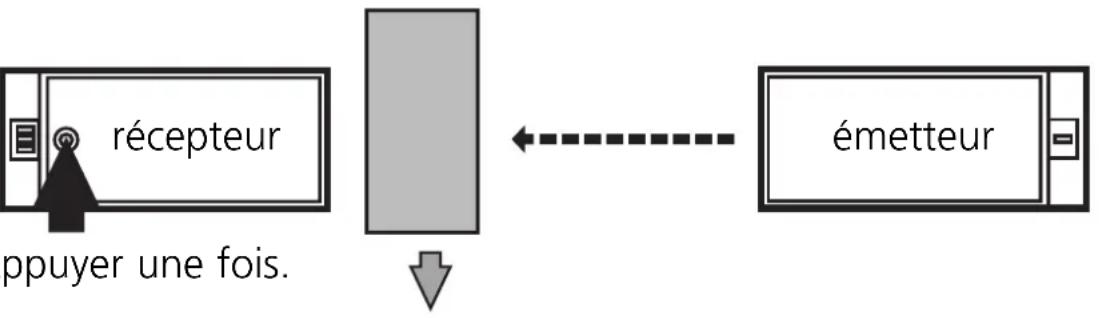

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l'optique.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

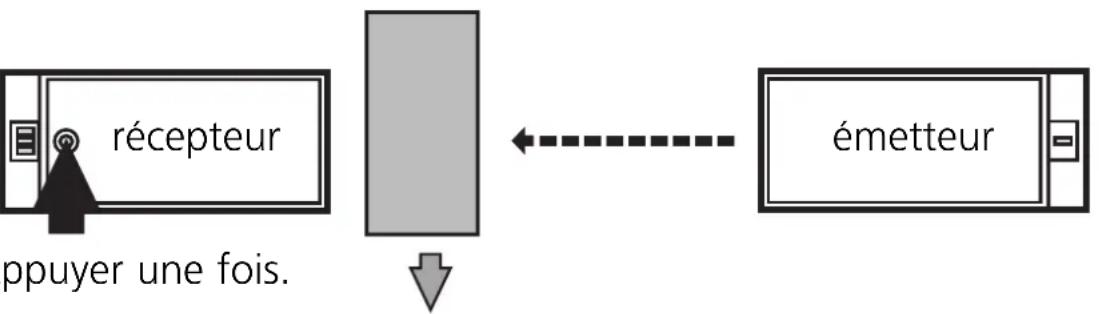

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
	Les LED jaune et verte s’éteignent pendant env. 1s,après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent alternativement. Après 8s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par la sortie diagnostique.

LED verte allumée	L’appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternativement, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

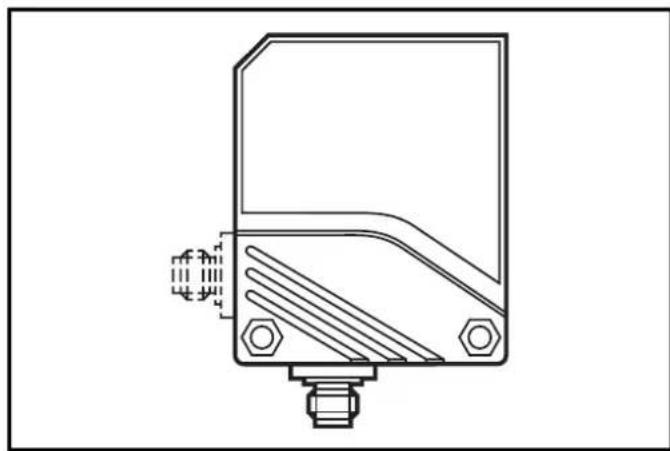

Détecteur avec connecteur

Détecteur avec connecteur

Pin 2 = fc-output

Détecteur avec connecteur

Pin 2 = fc-output
