OL5021 - Fotoelektrischer Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Laser-Lichtschranke (getrennte Sender/Empfänger)
Marke	IFM
Modell	OL5021
Kategorie	Lichtsensor
Maximale Reichweite	Bis 10 m (je nach Modell, siehe Etikett)
Lichtquelle	Roter Laser, Klasse 2
Stromversorgung	10-30 V DC (laut Etikett)
Ausgang	PNP oder NPN (je nach Modell), max. 100 mA
Diagnoseausgang	fc-Ausgang, max. 10 mA
LED-Anzeigen	Grün (betriebsbereit), gelb (Ausgang aktiv), rot (Fehler)
Anschluss	M12-Stecker (4-polig) für Empfänger, M12-Stecker (3-polig) für Sender
Einstellfunktionen	Teach-in mit statischem oder beweglichem Objekt, Empfindlichkeitseinstellung, Umkehrung des Ausgangs NC/NO
Montage	Auf Montagewinkel, präzise Ausrichtung erforderlich
Schutzart	IP67 (geschätzt)
Betriebstemperatur	-10 bis 60 °C (geschätzt)
Abmessungen (ungefähr)	Sender/Empfänger: zylindrisch M18, Länge 70 mm
Gewicht (ungefähr)	50 g pro Einheit
Wartung und Reinigung	Linsen mit weichem, trockenem Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht in den Laserstrahl blicken; Laserklasse 2
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den IFM-Support für Ersatzteile; keine Reparatur durch den Benutzer
Allgemeine Informationen	Serie efector200®, Anleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - OL5021 IFM

Wie schließe ich den Sensor OL5021 an?

Netz vor dem Anschließen abschalten. Folgen Sie dem Anschlussplan auf Seite 20 der Anleitung: Der Sender (OLS-...) wird an die Klemmen L+ und L- angeschlossen, der Empfänger (OLE-...) verwendet einen 4-poligen Stecker mit Schaltausgängen und dem Diagnoseausgang (fc-Ausgang).

Wie stelle ich die Empfindlichkeit des Sensors ein?

Drücken Sie den Taster 2 Sekunden lang, bis die rote LED blinkt. Die gelbe und grüne LED blinken abwechselnd. Im Programmiermodus einmal mit Objekt im Erfassungsbereich drücken, dann einmal ohne Objekt zum Bestätigen. Die grüne LED leuchtet zur Bestätigung.

Was bedeuten die LEDs am Sensor?

Grüne LED leuchtet: Gerät betriebsbereit. Gelbe LED leuchtet: Ausgang geschaltet. Rote LED leuchtet: Erfassungsfehler (falsche Einstellung, Verschmutzung). Gelbe+rote LED blinken: Kurzschluss (2 Hz) oder interner Fehler (1 Hz).

Wie reinige ich die Linsen des Sensors?

Linsen mit einem weichen, trockenen Tuch entstauben. Keine Lösungsmittel oder Chemikalien verwenden, die das Plastik beschädigen könnten.

Wird der Sensor voreingestellt geliefert?

Ja, er arbeitet im Plug-and-Play-Modus mit maximaler Reichweite. Einstellungen sind nur für teilweise transparente Objekte oder besondere Bedingungen erforderlich.

Wie kehre ich die Ausgangslogik (NC/NO) um?

Drücken Sie den Taster 10 Sekunden lang, bis alle LEDs ausgehen. Der Ausgang wechselt automatisch von Schließer zu Öffner (oder umgekehrt).

Was tun, wenn die rote LED dauerhaft leuchtet?

Dies zeigt einen Erfassungsfehler an. Überprüfen Sie die Ausrichtung von Sender/Empfänger, die Sauberkeit der Linsen und die Stabilität der Montage. Wenn der Fehler bestehen bleibt, führen Sie eine neue Empfindlichkeitseinstellung durch.

Wie groß ist die maximale Reichweite des Sensors?

Die Reichweite hängt vom genauen Modell ab; sie steht auf dem Etikett des Sensors. Im Allgemeinen können IFM OL5021 Laserlichtschranken bis zu 10 m erreichen.

Ist der Sensor vibrationsempfindlich?

Ja, besonders bei Modellen mit sehr schmalem Strahl. Er muss fest montiert werden, um ein Verrutschen durch Vibrationen zu vermeiden.

Wie aktiviere ich die Einstellhilfe (Lichtpunkt)?

Drücken Sie kurz den Einstellknopf des Senders, um die Strahlintensität vorübergehend zu erhöhen (sichtbar). Erneutes Drücken kehrt zum Normalwert zurück. Nach 15 min erfolgt die automatische Rückkehr.

BEDIENUNGSANLEITUNG OL5021 IFM

Einweglichtschranke OL Laser

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typenschild.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 20 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Sichtbares Laserlicht; Laserschutzklasse 2.

Nicht in den Laserstrahl blicken!

Die beigelegten Aufkleber (Warnhinweis Laser) müssen in unmittelbarer Nähe des Geräts angebracht werden.

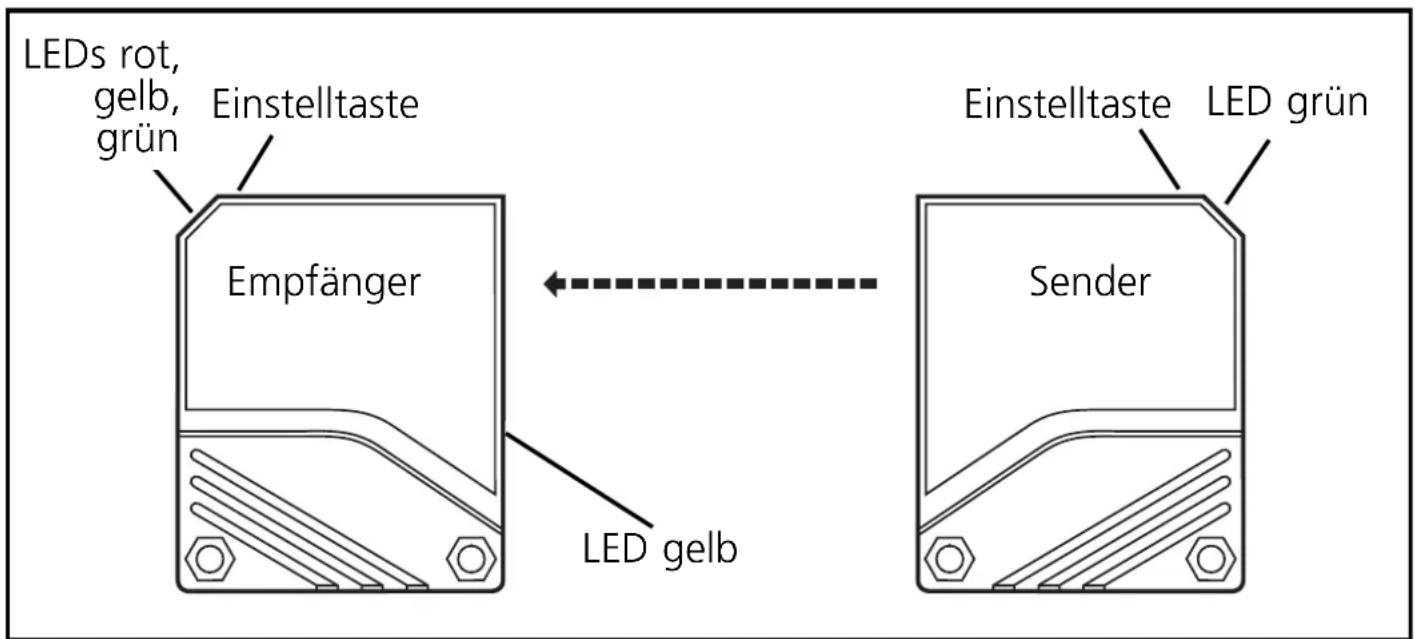

Montage

Befestigen Sie den Empfänger (Typbezeichnung OLE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befestigen Sie ihn; der Lichtfleck muß die Linse des Empfängers treffen.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verändern kann (vermeiden Sie insbesondere starke Vibrationen!).

Lasergeräte mit sehr kleinem Lichtfleck-Durchmesser sind stark fokussiert; geringste Veränderungen der Einbaulage können daher zur Dejustage führen.

Justierhilfe

Der Sender hat zur Ausrichtung eine Justierhilfe integriert. Durch Drücken des Einstelltaste am Sender wird die Intensität des Sendelichts erhöht, so daß der Sendelichtfleck deutlich sichtbar ist. Nach erneutem Drücken wird das Sendelicht wieder auf normale Intensität gesetzt. Wird die Taste nicht ein zweites mal gedrückt, wird das Sendelicht nach ca. 15 min. auf normale Intensität gesetzt.

Wichtig! Inbetriebnahme

Die Einweglichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Einweglichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

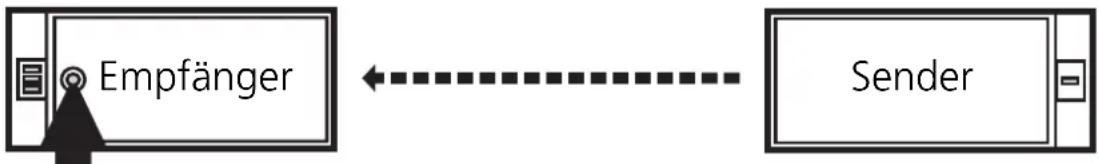

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

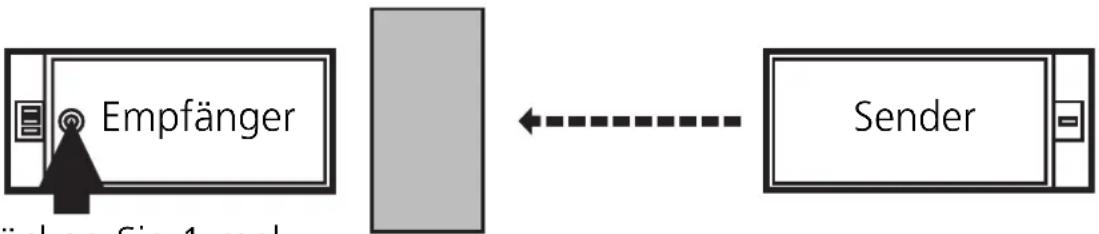

2	EmpfindlichkeitmitObjekt einstellen.
	Drucken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

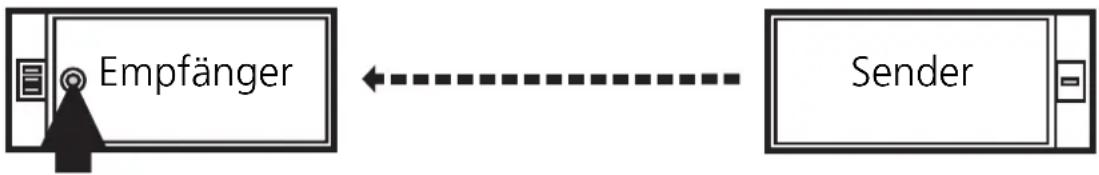

3	Empfindlichkeit ohne Objekt einstellen.
	Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

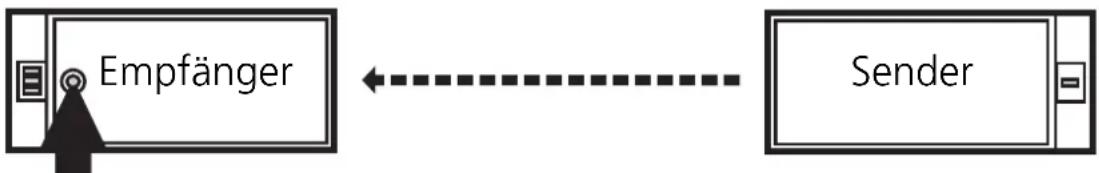

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

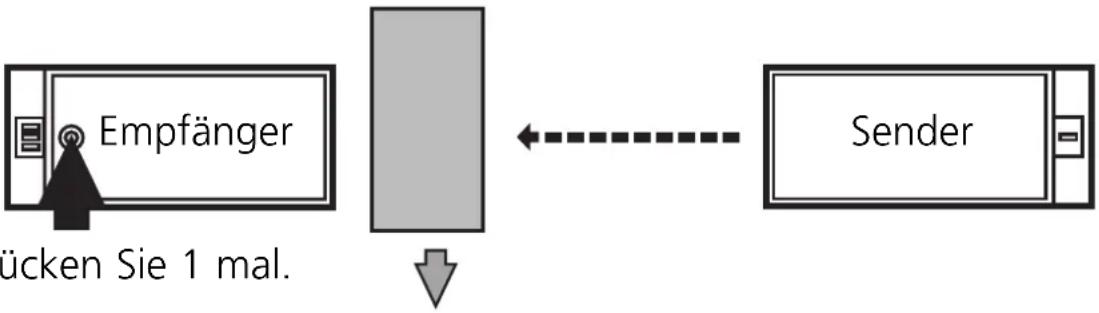

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

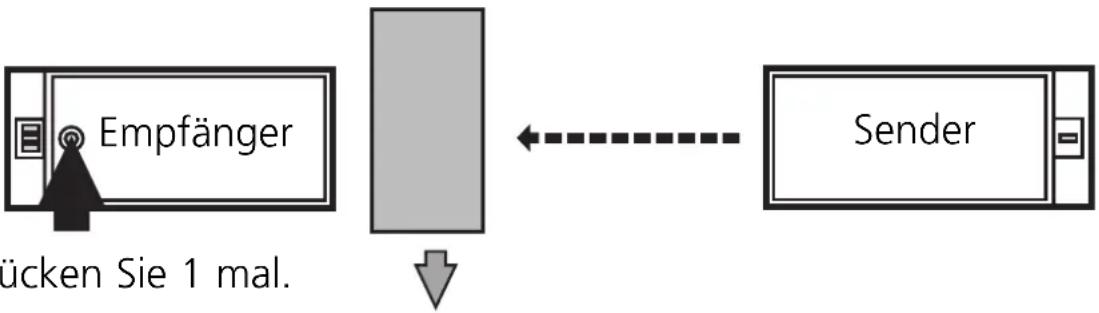

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

Anschlußschema / Wiring / Schéma de branchement
