LI5045 - Capteur de niveau IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	LI5045
Type de produit	Capteur de niveau capacitif
Dimensions (L)	273 mm
Zone active	25 mm (détection radiale)
Poids	Environ 120 g
Alimentation	10 ... 36 V DC
Courant de sortie max.	250 mA
Fonctions principales	Détection de niveau de liquides aqueux, sortie N.O./N.F. (commutable par câblage), indicateurs LED (verte, jaune, rouge)
Entretien et nettoyage	Nettoyer la sonde si des dépôts affectent la commutation ; vérifier la hauteur d'installation
Sécurité	Protection IP67, classe II, protection contre les courts-circuits, inversion de polarité et surcharge
Pièces détachées et réparabilité	Réparation par le fabricant ; accessoires de montage disponibles (E43000 - E43007)
Température ambiante	0 ... +80 °C
Température du fluide	0 ... +35 °C
Pression max. de la cuve	0,5 bar (avec accessoires de montage)
Fréquence de commutation	5 Hz

FOIRE AUX QUESTIONS - LI5045 IFM

Quels types de fluides le LI5045 peut-il détecter ?

Le LI5045 est conçu pour les liquides aqueux comme les liquides d'arrosage et de lubrification. Il n'est pas adapté aux huiles, fluides pulvérulents, acides ou alcalis.

Comment installer le capteur ?

Montez l'appareil verticalement par le haut dans une cuve métallique. Utilisez les accessoires de montage ifm (E43000 - E43007). La distance minimale entre la zone active et la paroi/fond doit être de 20 mm.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être comprise entre 10 et 36 V DC. La consommation est inférieure à 13 mA sous 24 V DC.

Comment raccorder électriquement le LI5045 ?

Le raccordement doit être effectué par un électricien. Le schéma de câblage se trouve dans la notice : les fils du connecteur femelle ifm sont colorés (voir notice). La sortie peut être en N.O. ou N.F. selon le branchement.

Que signifient les LED ?

LED verte : appareil opérationnel. LED jaune : sortie commutée. LED rouge : contrôle de fonction (proche du seuil). LED jaune+rouge clignotantes : court-circuit. LED rouge clignotante : défaut interne.

Que faire si la LED rouge reste allumée en permanence ?

Cela indique des conditions de travail non optimales (ex. dépôts sur la sonde). Nettoyez l'appareil ou vérifiez la hauteur d'installation.

Puis-je utiliser le capteur dans une cuve en plastique ?

L'emploi dans des cuves plastiques est déconseillé car un contact électrique insuffisant avec la terre peut provoquer des défauts de fonctionnement.

Quelle est la distance minimale entre deux capteurs LI5 ?

La distance entre les axes de deux sondes LI5 doit être d'au moins 40 mm. Pour un capteur LI5 et un LKxxxx, la distance minimale est de 60 mm.

Le capteur est-il livré prêt à l'emploi ?

Oui, l'appareil est réglé par défaut et immédiatement opérationnel. Le bouton de programmation est verrouillé électroniquement ; aucun réglage n'est nécessaire.

Comment nettoyer le capteur ?

En cas de dépôts, nettoyez délicatement la sonde avec un chiffon doux et un détergent non agressif. Évitez les solvants qui pourraient endommager le polypropylène.

MODE D'EMPLOI LI5045 IFM

Détecteur de niveau capacitif

LI5045

1. Fonctionnement et caractéristiques 14
2. Montage page 15
3. Raccordement électrique page 16
4. Mise en service / Fonctionnement 17
5. Données techniques. page 18

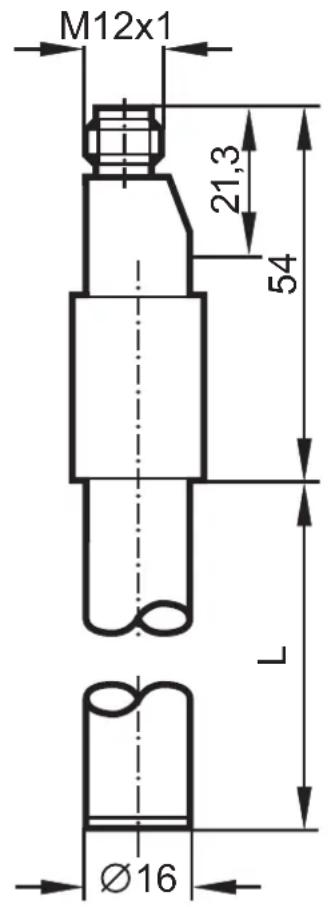

Dimensions

L=273mm

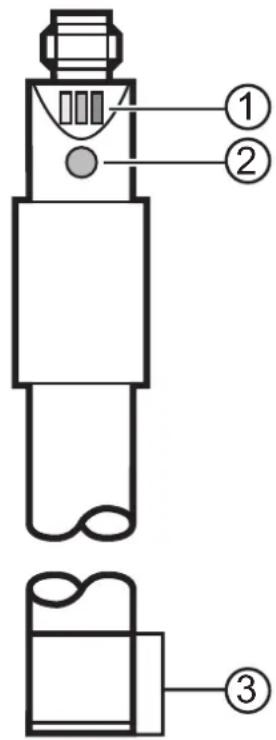

①	LEDs (grün, gelb, rot)	LED's (green, yellow, red)	LEDs (verte, jaune, rouge)
②	Programmiertaste* P	Programming button* Bouton-poussoir*
③	Aktive Zone (25mm) mit radialer Erfassungs- charakteristik	active zone (25mm) with radial detection characteristics	zone active (25mm) avec une caracteristique de détection radiale

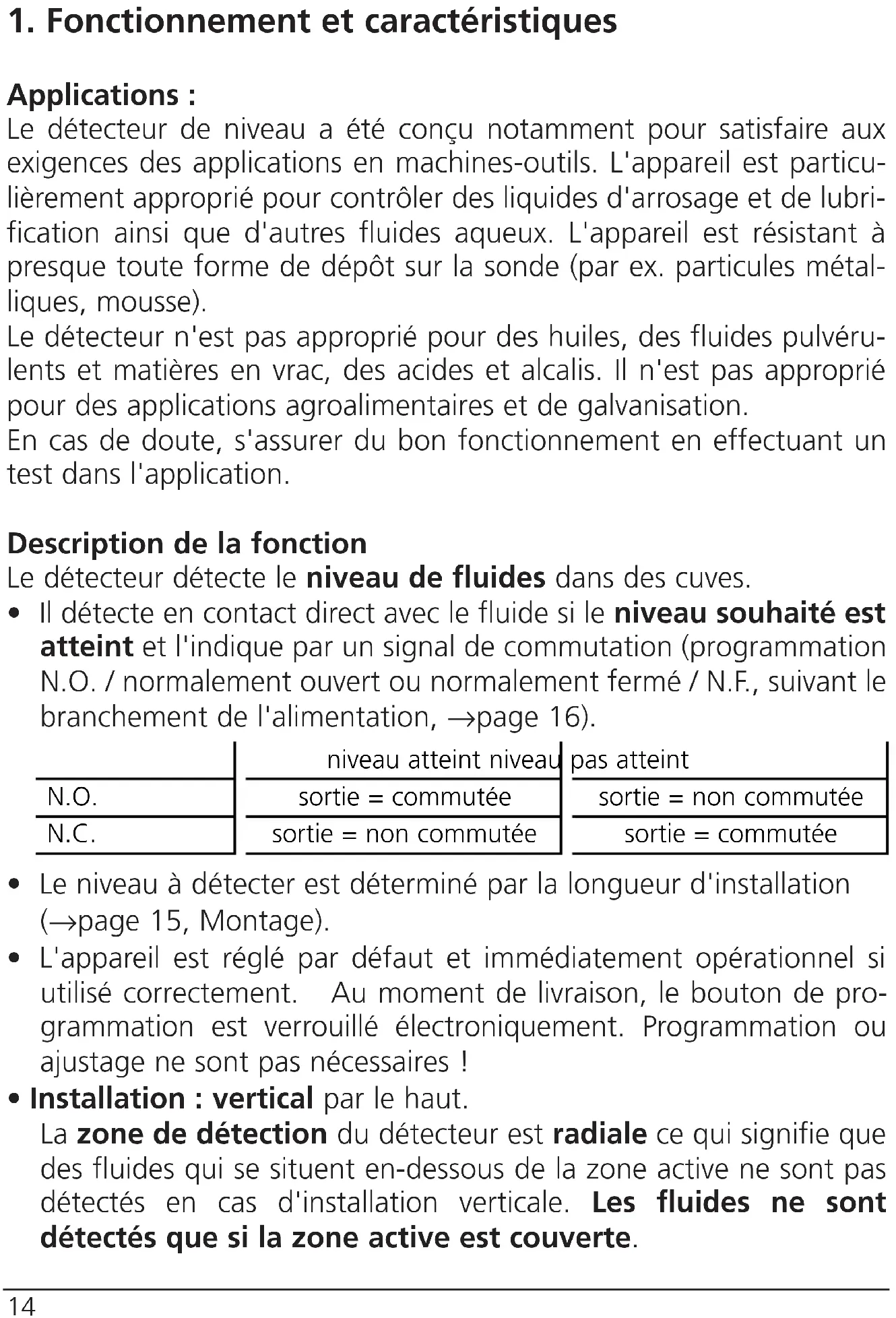

Applications :

Le détecteur de niveau a été conçu notamment pour satisfaire aux exigences des applications en machines-outils. L'appareil est particulièrement approprié pour contrôler des liquides d'arrosage et de lubrification ainsi que d'autres fluides aqueux. L'appareil est résistant à presque toute forme de dépôt sur la sonde (par ex. particules métalliques, mousse).

Le détecteur n'est pas approprié pour des huiles, des fluides pulvérulents et matières en vrac, des acides et alcalis. Il n'est pas approprié pour des applications agroalimentaires et de galvanisation.

En cas de doute, s'assurer du bon fonctionnement en effectuant un test dans l'application.

Description de la fonction

Le détector détecte le niveau de fluides dans des cuves.

• Il détecte en contact direct avec le fluide si le niveau souhaité est atteint et l'indique par un signal de commutation (programmation N. O. / normalement ouvert ou normalement fermé / N. F., suivant le branchement de l'alimentation, → page 16).

	niveau atteint niveau	pas atteint
N.O.	sortie = commutée	sortie = non commutée
N.C.	sortie = non commutée	sortie = commutée

• Le niveau à détecter est déterminé par la longueur d'installation (→ page 15, Montage).
• L'appareil est réglé par défaut et immédiatement opérationnel si utilisé correctement. Au moment de livraison, le bouton de programmation est verrouillé électroniquement. Programmation ou ajustage ne sont pas nécessaires!
• Installation : verticale par le haut.

La zone de détection du détecteur est radiale, ce qui signifie que des fluides qui se situent en-dessous de la zone active ne sont pas détectés en cas d'installation verticale. Les fluides ne sont détectés que si la zone active est couverte.

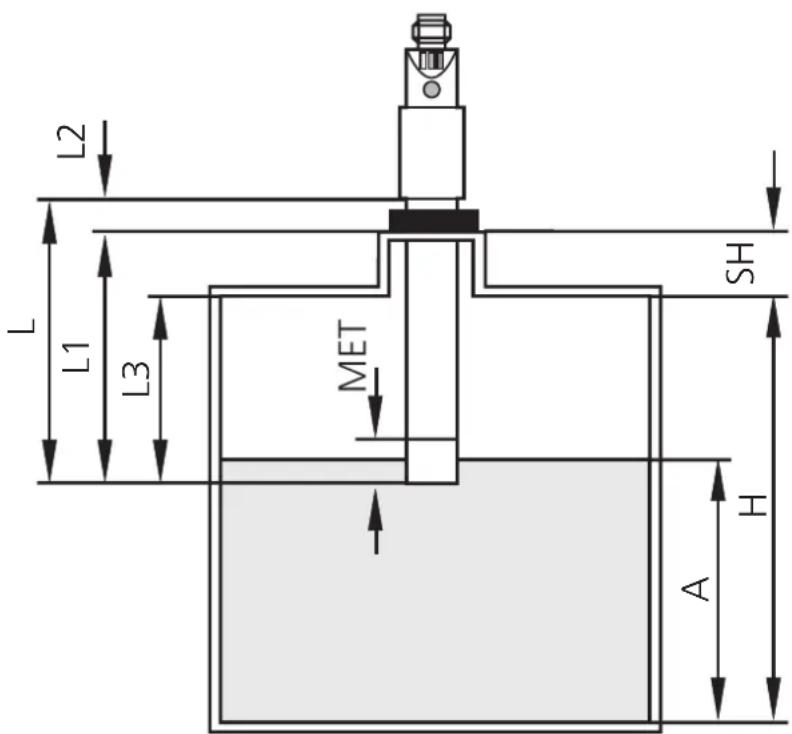

2. Montage

A = niveau de réponse

H = hauteur de la cuve

SH = hauteur du collet

L = longueur de la sonde

L1 = longueur d'installation

L2 = longueur extérieure

L3 = longueur de montage

MET = profondeur d'immersion maximale (= zone active 25mm)

Monter l'appareil verticalement par le haut dans la cuve.

Longueur de montage (L3) : min. 60MM.

Utiliser un accessoire de montage ifm (No de command. E43000 - E43007) pour un montage sur et facile.

Pression max. du écipient si monté avec les accessoires de montage : 0,5bar.

• L'appareil doit être utilisé dans des cuves métalliques.

L'emploi dans des cuves plastiques n'est pas recommandé. En cas d'emploi dans des cuves plastiques, des défauts de fonctionnement peuvent se produire à cause d'un contact électrique insuffisant du fluide à la terre de la machine.

• La distance entre la zone active et la paroi / le fond de la cuve métallique doit être au minimum de 20mm.
• Si plusieurs appareils LI5 sont montés dans une cuve, des distances minimales doivent être respectées entre eux : 40mm de l'entraxe d'une sonde à l'entraxe d'une autre sonde.
• Distance entre détecteurs type LI5xxx et LKxxxx : min. 60mm de l'entraxe d'une sonde à l'entraxe d'une autre sonde.

3. Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension avant le raccordement.

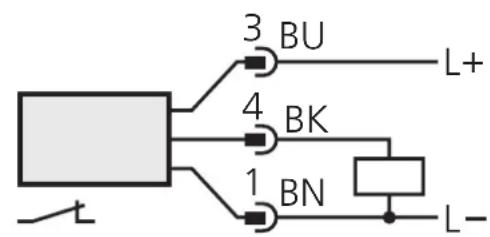

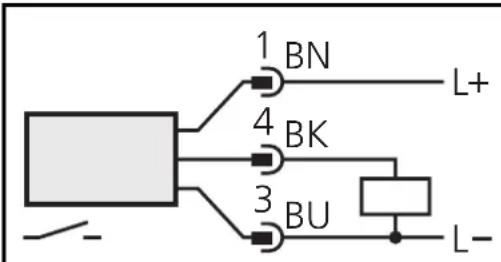

Schéma de branchement: (= N. O. / = N. F.)

Couleurs des fils conducteurs des connecteurs femelles ifm:

4. Mise en service / fonctionnement

Après le montage et le câblage, vérifier le bon fonctionnement de l'appareil.

Vider et remplir la cuve et vérifier si l'appareil commute correctement et si les opérations sont correctement indiquées par les LED.

Affichage par LED :

LED verte allumée	l'appareil est opérationnel
LED yellow lights sortie de	commutation en état passant
LEDs jaune et rouge clignotent rapidement (env. 2Hz)	court-circuit sortie de commutation
LED rouge allumée	contrôle de fonction
LED rouge clignote rapidement (env. 2Hz)	défaut interne, erreur de réglage

Contrôle de fonction

La LED rouge n'indique aucune mauvais fonctionnement de l'appareil, elle indique que le signal interne se trouve près du seuil de commutation. Deux cas peuvent être distingués:

• Fonctionnement normal/fonctionnement sûr

La LED rouge est allumée temporairement si le niveau de la matière s'approche du niveau de réponse ou tombe en-dessous du niveau de réponse.

• Avertissement d'un mauvais fonctionnement possible

Si la LED rouge est allumée continuellement, les conditions de travail ne sont plus optimales.

En raison des dépôts de souillure sur la sonde par exemple, le niveau de commutation peut avoir changé dans la zone active.

Vous pouvez prendre des mesures préventives afin d'éviter un mauvais fonctionnement. Vérifiez par exemple la hauteur d'installation ou nettoyez l'appareil.

5. Données techniques

Tension d'alimentation [V]	10 ... 36 DC
Courant de sortie [mA]	250; Protection courts-circuits; Protection inversion de polarité / Protection surcharges Chute de tension [V] < 2,5 Consommation [mA] < 13 (24V DC) Fréquence de commutation [Hz] 5
Pression max. de la cuve [bar]	0,5 (si monté avec les accessoires de montage)
Boîtier	PP (polypropylène); TPE/V Matières en contact avec le fluide PP (polypropylène)
Température ambiente [°C]	0 ... +80
Température du fluide [°C]	0 ... +35
Protection	IP 67, II
CEM
CEI 1000-4-2 / EN 61000-4-2: décharge dans l'air / 8kV décharge au contact
CEI 1000-4-3 / EN 61000-4-3: 10V/m, 80 ... 1000MHz
CEI 1000-4-4 / EN 61000-4-4: 2kV pince de couplage
CEI 1000-4-6 / EN 61000-4-6: 10, 0,15 ... 80MHz
CEI 255-5: 1kV
