Type de produit	Capteur de niveau capacitif
Marque	IFM
Modèle	KN5112
Fonctions principales	Détection de niveau dans des cuves non métalliques, sortie de commutation, réglage par teach-in ou entrée de programmation
Alimentation	18-30 V DC (estimation pour ce type de capteur IFM)
Raccordement électrique	Connecteur ou câble, mise hors tension avant raccordement
Montage	Sur paroi externe de cuve non métallique, à l'aide d'un adaptateur (E10879) et collier de fixation (E10880), accessoires en option
Réglage	Teach-in par objet métallique sur la face active, ou via broche 2 (fc-output) ; réglages vide et plein disponibles
Indicateurs LED	LED rouge, jaune, verte : indiquent état de fonctionnement, commutation, erreurs
Verrouillage / déverrouillage	Activation de l'élément teach-in pendant min. 10 s, ou via broche 2
Sortie contrôle	Signal de commutation normalement, clignotement 2 Hz en cas d'erreur de réglage ou de verrouillage
Entretien et nettoyage	Nettoyer la face active avec un chiffon doux ; éviter les solvants agressifs
Sécurité	Mettre l'installation hors tension avant tout raccordement ; ne pas utiliser sur cuves métalliques
Pièces détachées et réparabilité	Adaptateur de montage (E10879) et collier de fixation (E10880) disponibles en accessoires
Informations générales	Notice d'utilisation disponible en PDF (7 pages, français) ; note utilisateur 8.0/10

FOIRE AUX QUESTIONS - KN5112 IFM

Comment raccorder électriquement le capteur KN5112 ?

Mettez l'installation hors tension, puis raccordez l'appareil selon les indications de l'étiquette (brochage). Le raccordement peut être un connecteur ou un câble.

Sur quel type de cuve le capteur peut-il être monté ?

Le capteur est conçu pour des cuves non métalliques. Il détecte le fluide à travers la paroi de la cuve.

Quels accessoires sont nécessaires pour le montage ?

Un adaptateur de montage (réf. E10879) et un collier de fixation (réf. E10880) sont nécessaires. Ils doivent être commandés séparément.

Comment effectuer le réglage à vide ?

Activez l'élément Teach-in (face active) pendant 5 secondes maximum avec un objet métallique (ex. tournevis). Relâchez ensuite. Le capteur est alors réglé sur l'état vide.

Comment effectuer le réglage plein ?

Après le réglage vide, activez l'élément Teach-in pendant 5 à 10 secondes alors que le fluide est présent. Relâchez. Le réglage plein est optionnel mais permet d'optimiser la capacité de réserve.

Que faire si la LED rouge clignote après un réglage ?

Cela signifie que le réglage n'a pas été possible (signaux vide et plein trop proches). Validez brièvement (écran Teach-in court) pour repasser en fonctionnement, puis répétez le réglage en commençant par l'étape 1.

Comment verrouiller ou déverrouiller le capteur ?

Activez l'élément Teach-in pendant 10 secondes. Pour verrouiller : la LED verte clignote puis s'éteint après 10 s. Pour déverrouiller : après 10 s, toutes les LED s'éteignent brièvement puis l'appareil est déverrouillé.

Que signifie l'affichage des LED en fonctionnement normal ?

LED verte : appareil opérationnel. LED jaune allumée : sortie commutée. LED jaune + rouge clignotantes : court-circuit de la sortie. LED rouge + sortie contrôle allumée : zone de fonctionnement non sûre.

Peut-on programmer le capteur via le câble ?

Oui, via la broche 2 (fc-output). Pour le type FPKG, appliquer +UB sur la broche 2 ; pour le type FNKG, appliquer -UB. La programmation par l'élément Teach-in reste prioritaire.

Comment nettoyer le capteur KN5112 ?

Nettoyez la face active avec un chiffon doux et sec. Évitez l'utilisation de solvants agressifs ou d'objets abrasifs qui pourraient endommager le capteur.

MODE D'EMPLOI KN5112 IFM

Notice d'utilisation Détecteur de niveau capacitif

efector150

KNQ

701281 / 02 02 / 2006

Contenu

Fonctionnement et caractéristiques 3 Raccordement électrique. 3 Montage. 4 Réglage 4 Réglage vide. 5 Réglage plein. 5 Verrouiller / déverrouiller 6 Fonctionnement 7

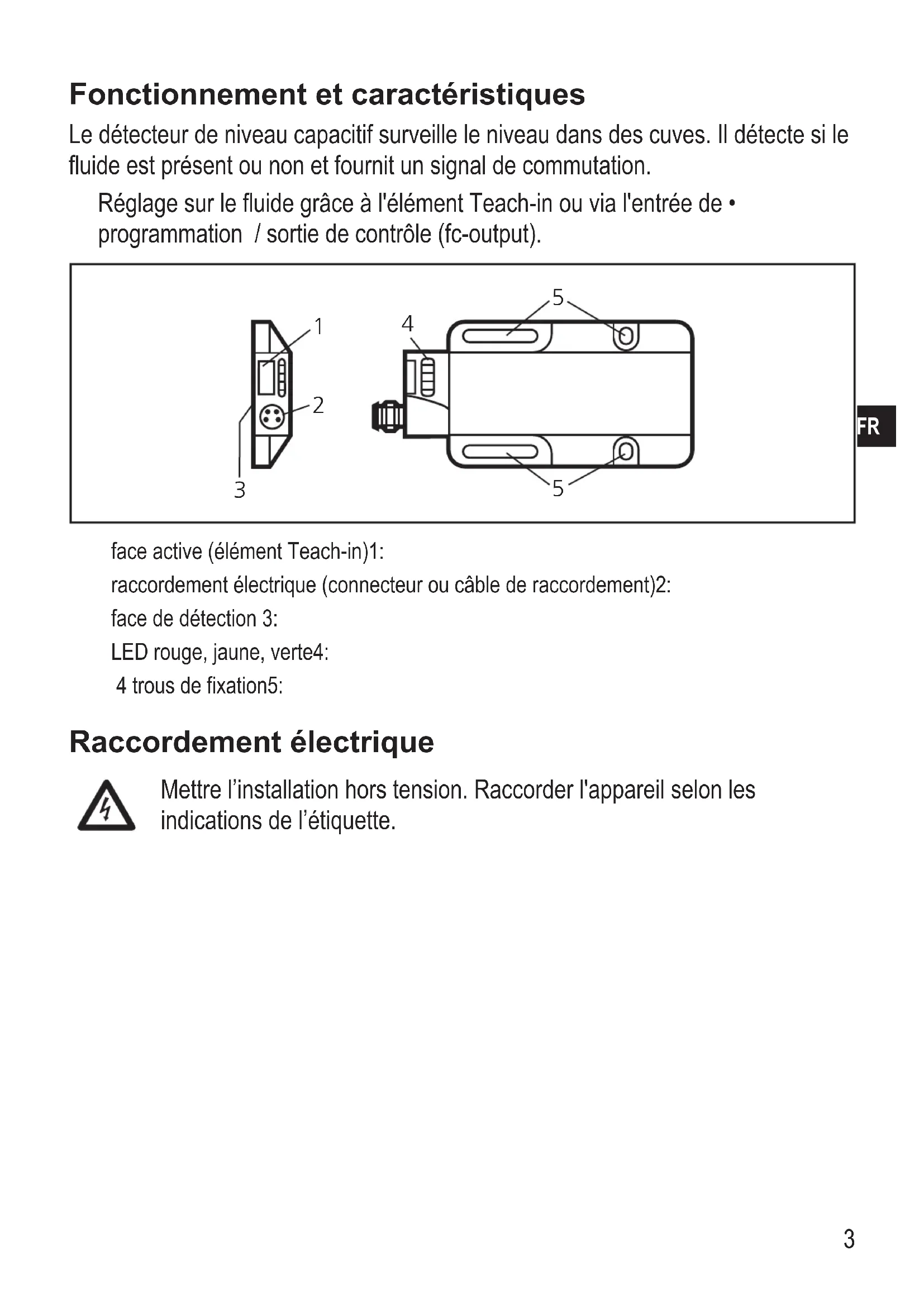

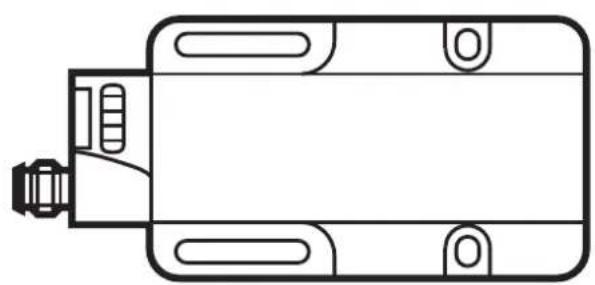

Fonctionnement et caractéristiques

Le détecteur de niveau capacitif surveille le niveau dans des cuves. Il détecte si le fluide est présent ou non et fournit un signal de commutation.

Réglage sur le fluide grâce à l'élement Teach-in ou via l'entrée de programmation / sortie de contrôle (fc-output).

face active (élément Teach-in)1:

raccordement électrique (connecteur ou câble de raccordement)2:

face de détection 3:

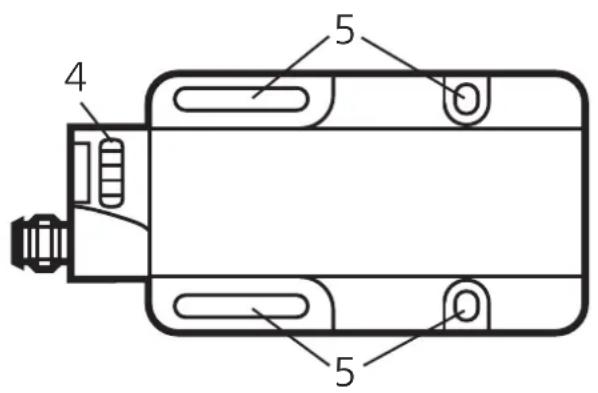

LED rouge, jaune, verte:

4 trous de fixation:

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications de l'étiquette.

Montage

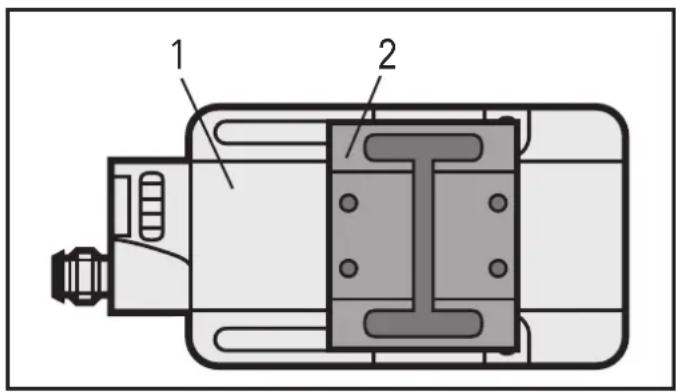

Positionner l'adaptateur de montage (2) sur le détecteur (1).

L'adaptateur est un accessoire et doit être commandé séparément (E10879).

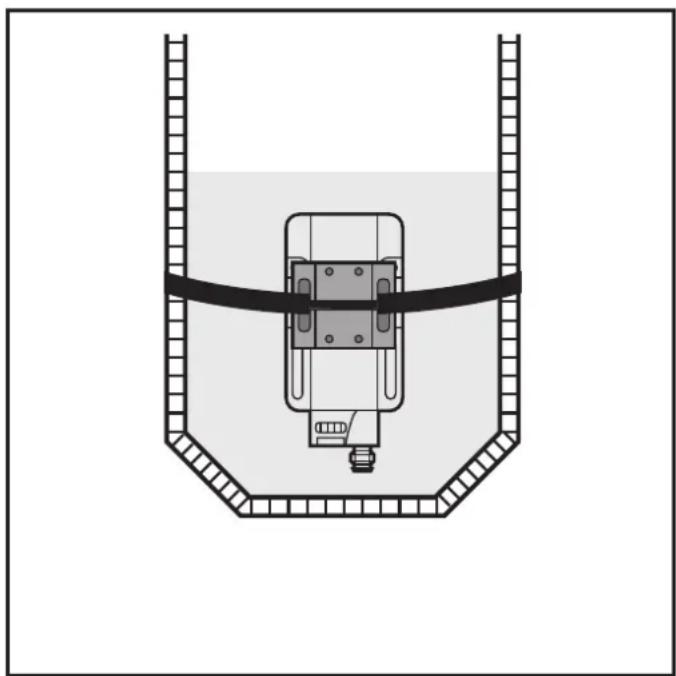

Monter le détecteur sur la paroi externe de la cuve à l'aide d'un collier de fixation.

Le collier de fixation est un accessoire et doit être commandé séparément (E10880).

Le détecteur détecte le fluide à travers la paroi de la cuve. Approprié pour des fluides secs et des liquides.

Seulement pour des cuves non métalliques.

Réglage

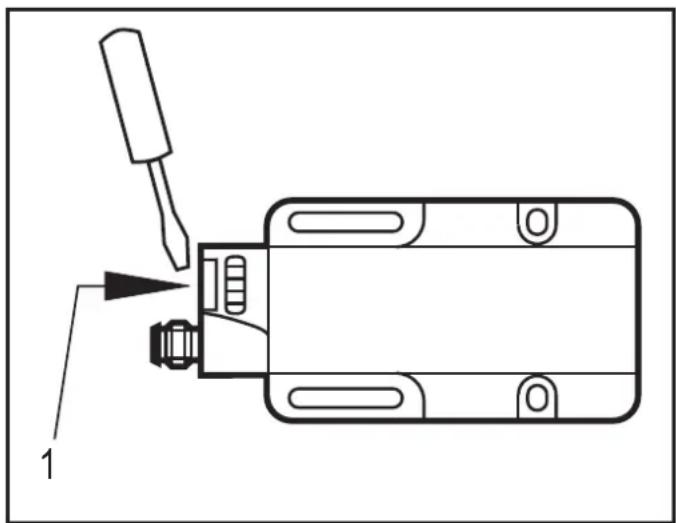

Le détecteur est réglé par l'objet Teach-in. Pour activer l'objet Teach-in, un objet métallique, p. ex. un tournevis, est nécessaire. Toucher la face active avec cet objet.

Face active de l'élément Teach-in:

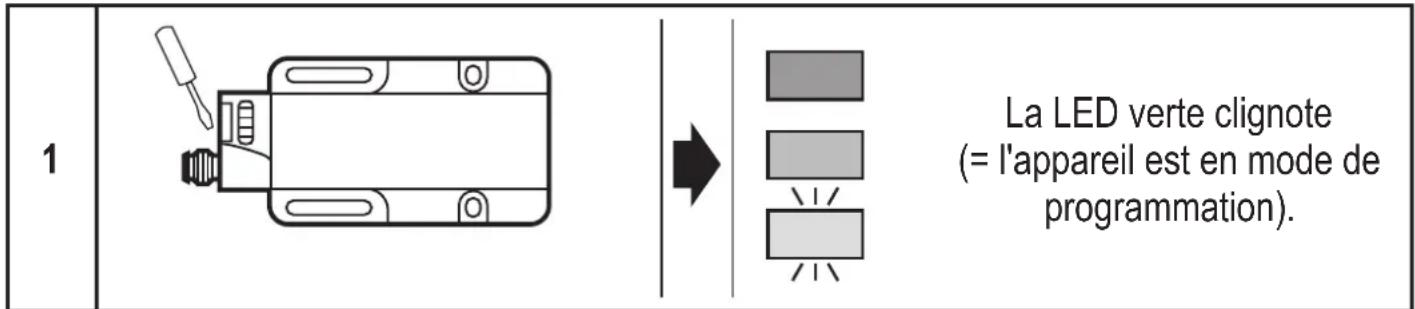

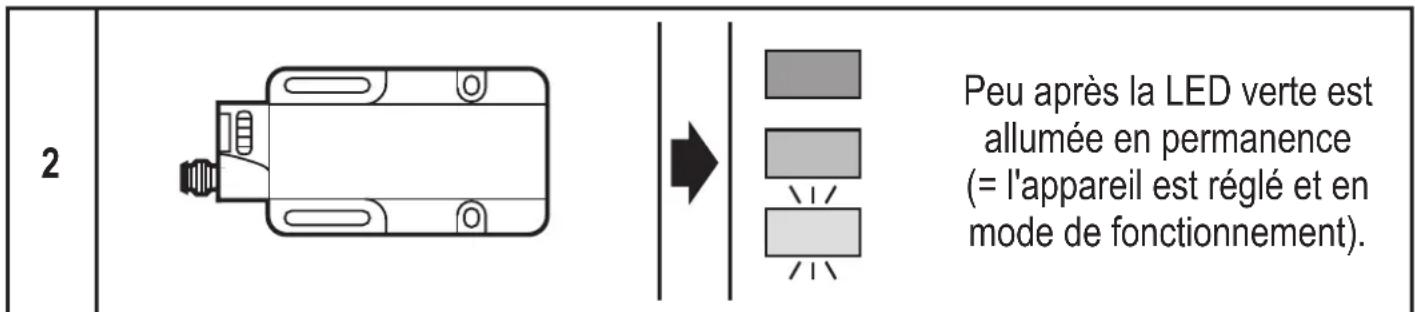

Réglage vide

Le détecteur est réglé sur la cuve vide. Si le fluide est détecté, le signal de commutation change.

Activer l'élément Teach-in pour max. 5 s*

Désactiver l'élément Teach-in

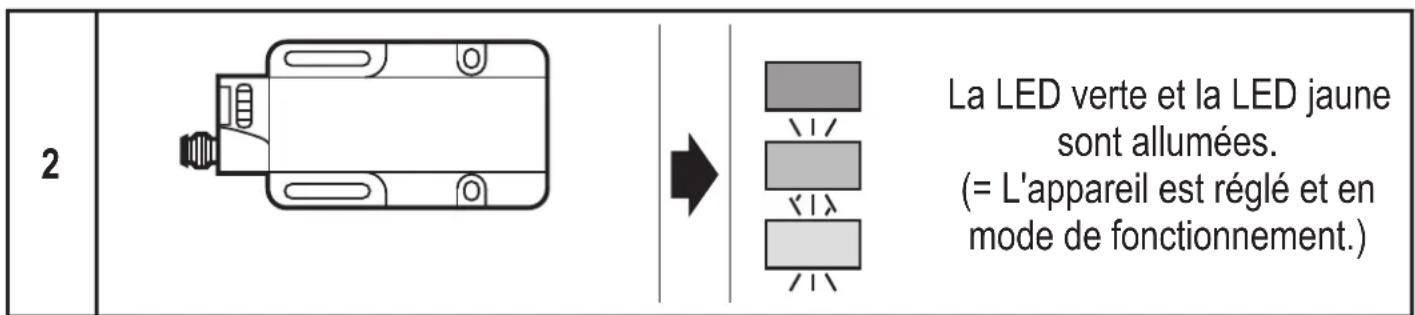

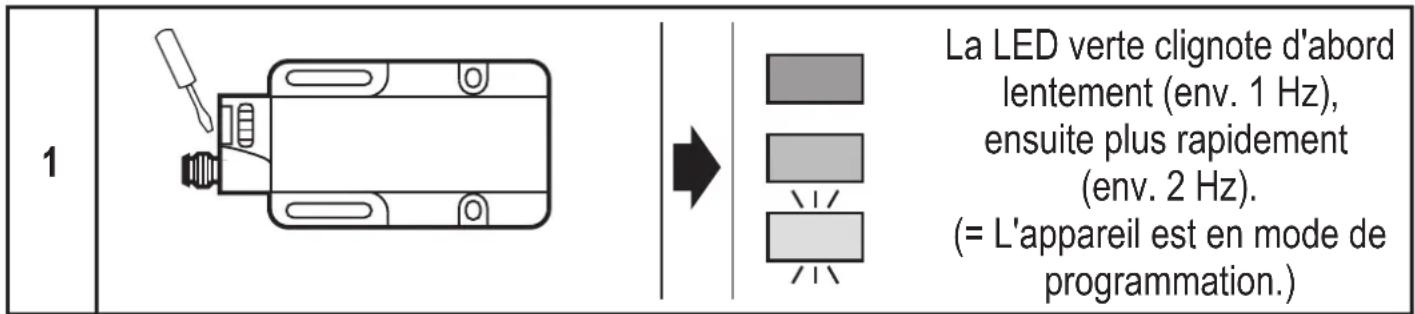

Réglage plein

Le réglage vide suffit pour la plupart des applications. Mais en plus, vous pouvez aussi faire un réglage avec le fluide présent (p. ex. pour obtenir une capacité de réserve optimale pour des applications spéciales).

Activer l'élément Teach-in pour env. 5 s - 10 s*

Désactiver l'élément Teach-in

*Vous pouvez aussi régler l'appareil via la broche 2 (fc-output) (programmation par fil). Un signal sur cette entrée correspond à l'activation de l'élement Teach-in.

Type FPKG: (+UB) à la broche 2.

Type FNKG: (-UB) à la broche 2.

La programmation par l'objet Teach-in est prioritaire à la programmation par fil par la broche 2 (fc-output). Une programmation au début ou en cours par le fil de programmation est bloquée par l'actionnement de l'objet Teach-in.

Les valeurs sauvegardées pour le réglage vide ne sont pas effacées par le réglage plein. Vous pouvez repeter le réglage plein aussi souvent que souhaité. Après un nouveau réglage vide, les deux seuils de commutation sont automatiquement mis; les dernières valeurs définies sont remplacées.

Si le réglage n'est pas possible (p. ex. signal "vide" et signal "plein" ont presque la même intensité), la LED rouge clignote après le réglage (en plus, la sortie contrôle fournit un signal 2 Hz).

Activer l'objet Teach-in brièvement (= validation), l'appareil passe en mode fonctionnement sans modification des valeurs. Répéter le réglage (en commençant par l'étape 1), si vous pouvez refaire le réglage.

Verrouiller / déverrouiller

1

La LED verte clignote d'abord lentement, ensuite plus rapidement. Àpres 10 s elle s'éteint, l'appareil est verrouillé.

Verrouiller: Activer l'élément Teach-in pendant min. 10 s*

2

Après env. 10 s toutes les LED s'éteignent brièvement. Ensuite l'appareil est déver-rouillé et les LED indiquent l'état de fonctionnement actuel.

Déverrouiller: Activer l'élément Teach-in pendant min. 10 s*

*Vous pouvez aussi verrouiller / déverrouiller l'appareil via la broche 2 (fc-output). Un signal sur cette entrée correspond à l'activation de l'élement Teach-in.

Type FPKG: (+UB) à la broche 2.

Type FNKG: (-UB) à la broche 2.

Si le fil fc-output est activé pour moins de 10s pendant que l'appareil est verrouillé, la LED rouge clignote pendant env. 5 s et indique une erreur de manipulation. Après env. 5 s, l'appareil retourne automatiquement au mode de fonctionnement.

Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Indication par LED et sortie contrôle :

LED verte L'appareil est opérationnel.
LED jaune ALLUMEE = la	sortie est commutée
LED jaune + rouge Clignot	ent = court-circuit de la sortie de commutation
LED rouge + sortie contrôle	ALLUMEE = zone de fonctionnement non sûre : si la cuve est replliée : le fluide est détecté de manière non - fiable si la cuve est vide : le signal vide a changé depuis le dernier réglage à vide (p. ex. par des dépôts) La sortie contrôle clignote (signal à 2 Hz) = erreur lors du réglage ou du verrouillage/déverrouillage
