LI5043 - Capteur de niveau IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de niveau capacitatif
Marque	IFM
Modèle	LI5043
Longueur de la sonde (L)	481 mm
Tension d'alimentation	10…36 V DC
Courant de sortie max	250 mA (protection court-circuit)
Consommation	< 13 mA (24 V DC)
Fréquence de commutation	5 Hz
Température du fluide	0…+60 °C
Température ambiante	0…+80 °C
Indice de protection	IP 67
Matériau du boîtier	PP (polypropylène), TPE/V
Matériau en contact avec le fluide	PP (polypropylène)
Pression max cuve	0,5 bar (avec accessoires de montage)
Sortie configurable	N.O. ou N.F. (normalement ouvert/fermé)
Zone active	25 mm radiale
Montage	Vertical par le haut
Longueur de montage min	60 mm
Affichage LED	Verte (marche), jaune (sortie active), rouge (défaut/niveau critique)
Réglages	Vide et plein via bouton-poussoir
Protections électriques	Court-circuit, inversion de polarité, surcharge
Utilisation	Détection de fluides conducteurs ou non (sauf acides et alcalis)

FOIRE AUX QUESTIONS - LI5043 IFM

Comment installer le capteur LI5043 ?

Montez le capteur verticalement par le haut dans la cuve. La longueur de montage (L3) doit être d'au moins 60 mm. Pour une cuve métallique, respectez une distance minimale de 20 mm entre le capteur et la paroi/fond. Utilisez de préférence un accessoire de montage IFM (réf. E43000-E43006).

Quelles sont les couleurs des fils pour le raccordement électrique ?

Le branchement doit être effectué par un électricien, hors tension. Les couleurs des fils des connecteurs IFM sont standards : reportez-vous au schéma de branchement de la notice. En général, le fil marron est pour l'alimentation, le bleu pour le 0 V, et le noir pour la sortie. Vérifiez la configuration N.O. ou N.F. souhaitée.

Comment effectuer le réglage vide du capteur ?

Videz la cuve de sorte que le fluide soit à au moins 20 mm de la zone active (25 mm radiale). Appuyez sur le bouton de programmation jusqu'à ce que la LED verte clignote lentement. Relâchez. La LED verte s'allume fixe : l'appareil est en mode fonctionnement, le réglage vide est mémorisé.

Comment effectuer le réglage plein du capteur ?

Remplissez la cuve jusqu'à ce que la zone active soit couverte par le fluide. Appuyez sur le bouton de programmation jusqu'à ce que la LED verte clignote rapidement (après environ 5 secondes). Relâchez. Les LED verte et jaune s'allument fixe : le capteur est réglé de manière optimale.

Que signifient les LED sur le capteur ?

LED verte fixe : appareil opérationnel. LED jaune fixe : sortie de commutation active (état passant). LED rouge fixe : le signal interne est proche du seuil de commutation (avertissement). LED rouge clignotant rapidement : défaut interne ou erreur de réglage. LED jaune et rouge clignotant rapidement : court-circuit sur la sortie.

Que faire en cas d'erreur de réglage (LED rouge clignotante) ?

Appuyez une fois sur le bouton-poussoir ou mettez l'installation hors tension puis sous tension pour effacer le message. Vérifiez les causes possibles : différence de signal insuffisante entre état vide et plein, ordre de réglage inversé, distance insuffisante lors du réglage vide, ou défaut d'appareil. Effectuez ensuite un nouveau réglage.

Comment verrouiller les réglages pour éviter une modification involontaire ?

Maintenez le bouton-poussoir enfoncé pendant 10 secondes. La LED verte clignote d'abord lentement, puis rapidement, puis s'éteint. Relâchez : l'appareil est verrouillé. Pour déverrouiller, refaites la même procédure (10 s) jusqu'à ce que toutes les LED s'éteignent brièvement.

Quelle distance minimale dois-je respecter entre deux capteurs LI5xxx ?

Les distances dépendent du fluide et de la cuve. Valeurs approximatives : pour eau/émulsion dans cuve métallique mise à la terre : 40 mm ; pour huiles dans cuve métallique mise à la terre : 100 mm ; pour fluides aqueux dans petite cuve plastique non mise à la terre : 200 mm. Réalisez un test de fonctionnement pour valider.

Peut-on utiliser le capteur LI5043 avec des acides ou des alcalis ?

Non, le capteur n'est pas conçu pour des acides ni des alcalis. Il est adapté aux fluides électriquement conducteurs ou non conducteurs, à l'exception de ceux qui forment un dépôt permanent conducteur (par ex. huile souillée de poussières métalliques) ou des granulés secs de faible densité.

Comment entretenir le capteur de niveau IFM LI5043 ?

Si la LED rouge reste allumée fixe, cela indique que les conditions ne sont plus optimales (par ex. dépôts sur la sonde). Effectuez un nouveau réglage vide/plein ou nettoyez la sonde. Évitez les dépôts en nettoyant régulièrement. Pour l'eau ou fluides aqueux >35°C, utilisez un tube isolant thermique (réf. E43100-E43103).

MODE D'EMPLOI LI5043 IFM

Détecteur de niveau capacitatif

L15

1. Fonctionnement et caractéristiques 20
2. Montage page 21
3. Raccordement électrique page 22
4. Programmation page 23
5. Mise en service / Fonctionnement 1 page 26
6. Données techniques. page 27

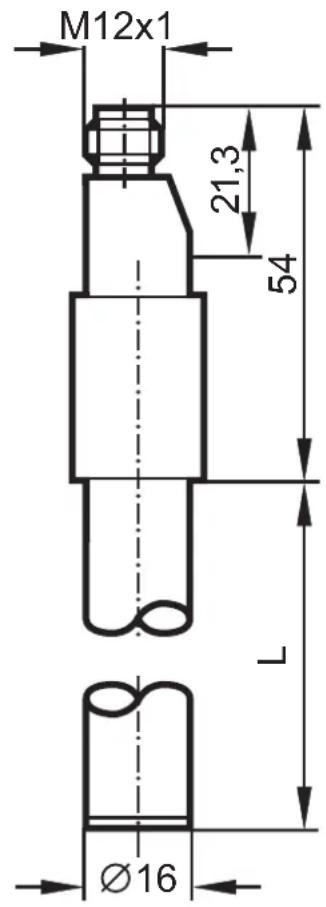

Dimensions

L = longueur du tube de la sonde [mm]

LI5041	LI5042	LI5043	LI5044
132	273	481	737

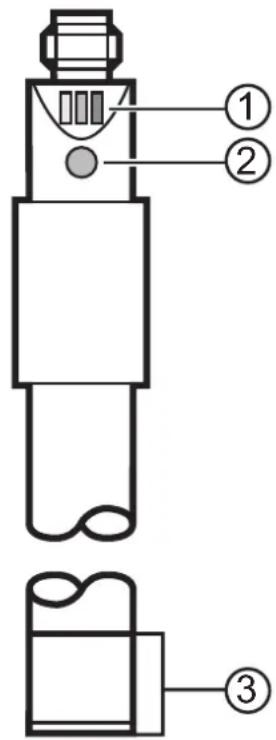

(verte, jaune, rouge)

n-poussoir

zone active (25mm) avec une caractéristique de détection radiale

1. Fonctionnement et caractéristiques

Le détector détecte le niveau de fluides dans des cuves.

• Il détecte en contact direct avec le fluide si le niveau souhaité est atteint et l'indique par un signal de commutation (programmation N. O. / normalement ouvert ou normalement fermé / N. F., suivant le branchement de l'alimentation, → page 22).

	niveau atteint niveau	pas atteint
N.O.	sortie = commutée	sortie = non commutée
N.C.	sortie = non commutée	sortie = commutée

• Le niveau à détecter est déterminé par la longueur d'installation ( page 21, Montage).
• L'appareil peut être réglé sur l'application correspondante ( page 23, Programmation).

Applications:

• Des fluides électriquement conducteurs ou non-conducteurs peuvent être détectés.
• Installation : verticale par le haut.

La zone de détection du détecteur est radiale, ce qui signifie que des fluides qui se situent en-dessous de la zone active ne sont pas détectés en cas d'installation verticale. Quelles que soient leurs caractéristiques électriques, les fluides ne sont détectés que si la zone active est couverte.

• L'appareil peut s'affranchir des dépôts sur la sonde de la plupart des fluides. Dans ce cas, la position du niveau de commutation peut changer dans la zone active.
• En cas d'emploi dans l'eau et des fluides aqueux avec des températures de 35°C, monter l'appareil dans le tube isolant thermique (No de commande E43100, E43101, E43102, E43103).

Attention avec les types de fluides suivants:

• fluides électriquement non-conducteurs faisant un dépôt permanent électriquement conducteur sur la sonde (par ex. huile souillée avec des poussières métalliques), granulés secs de faible densité.
• Le détector est non utilisable pour des acides et alkalis.

2. Montage

A = niveau de réponse

H = hauteur de la cuve

SH = hauteur du collet

L = longueur de la sonde

L1 = longueur d'installation

L2 = longueur extérieure

L3 = longueur de montage

MET = profondeur d'immersion maximale (= zone active 25mm)

Monter l'appareil verticalement par le haut dans la cuve.

Longueur de montage (L3) : min. 60MM.

Utiliser un accessoire de montage ifm (No de command. E43000 - E43006) pour un montage sur et facile.

Pression max. du écipient si monté avec les accessoires de montage: 0,5bar.

• En cas de montage dans des cuves plastiques, petites, monter l'appareil au milieu de la cuve, si possible.
• En cas de montage dans des cuves métalliques, la distance entre le détecteur et la paroi / le fond de la cuve doit être au minimum de 20mm.
• Si plusieurs apparèils LI5 sont montés dans une cuve, des distances minimales doivent être respectées entre eux. Ces distances dépendent du fluide et de l'application correspondante.

Valeurs approximatives pour des fluides standard :

Eau / émulsion lubrifiante dans une cuve métallique mise à la terre	Distance*
	40 mm
Huiles dans une cuve métallique mise à la terre	100 mm
Eau, fluides aqueux et huiles dans une petite cuve plastique (non mise à la terre)	200mm

Distance mesurée de l'entraxe d'une sonde à l'entraxe d'une autre sonde. Les valeurs approximatives se réfèrent à des conditions d'utilisation standard. Selon l'application, des distances plus grandes peuvent être nécessaires. Vous pouvez vérifier cela à l'aide d'un test de fonction réaliste (→«5. Mise en service / Fonctionnement»).

• Distance entre détecteurs type LI5xxx et LKxxxx: min. 60mm de l'entraxe d'une sonde à l'entraxe d'une autre sonde.

3. Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension avant le raccordement.

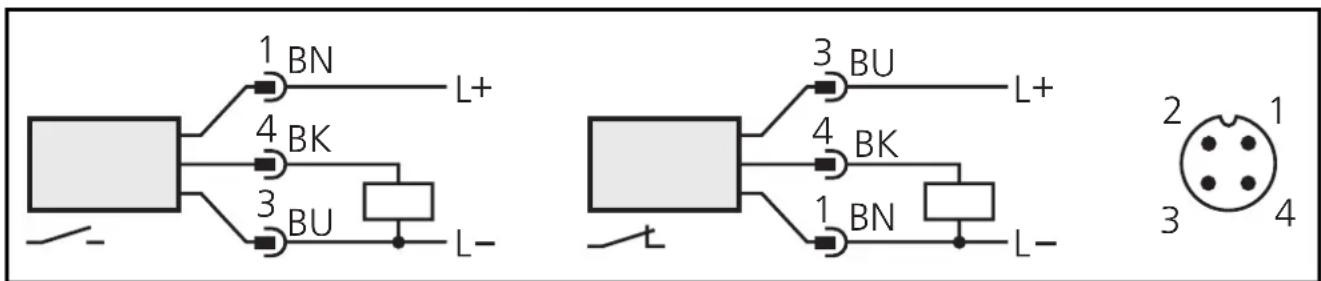

Schéma de branchement: (= N. O. / = N. F.)

Couleurs des fils conducteurs des connecteurs femelles IFM:

Après le montage, régler l'appareil sur la cuve vide (réglage vide).

1	Vider la cuve jusqu'à ce que le fluide soit éloigné d'au moins 20 mm de la zone active.
2	Appuyer sur le bouton de programmation jusqu'à ce que la LED verte clignote (= l'appareil est en mode de réglage) Après le réglage la LED verte est allumée continuellement (=l'appareil est en mode de fonctionnement).*

• Lorsque l'appareil est raccordé en NF, la LED jaune est également allumée après le réglage.
• Pendant le réglage vide, l'appareil détermine une valeur mesurée pour l'état vide,
• Il génère automatiquement une valeur hypothétique pour l'état plein (à partir de la valeur mesurée pour l'état vide et d'une différence de signal prédéfinie en usine).
• Ensemble, il met le seul de commutation optimal entre les deux valeurs.

L'appareil est maintenant disponible.

Pour obtenir le réglage optimal de l'appareil pour votre application, il est recommandé d'effectuer un réglage plein en plus d'un réglage vide.

1	Remplir la cuve jusqu'à ce que la zone active soit couverte par le fluide.
2	Appuyer sur le bouton de programmation jusqu'à ce que la LED verte clignote rapidement. (= l'appareil est en mode de réglage) La LED clignote d'abord lentement (env. 1Hz), apres 5 s elle clignote deux fois plus vite (env. 2Hz). Après le réglage les LED verte et jaune sont allumées continuelle (= l'appareil est en mode de fonctionnement).*

• Lorsque l'appareil est raccordé en NF, la LED jaune s'éteint après le réglage.

Il est recommandé d'effectuer en plus un réglage plein:

• Pendant le réglage plein, l'appareil adopte la valeur mesurée de l'état vide déterminée pendant le réglage vide,
• il détermine une valeur mesurée pour l'état plein et
• Il met le seuil de commutation optimal entre les deux valeurs.

Ceci est le réglage optimal de l'ordinateur pour votre application.

Vous pouvez répéter le réglage plein aussi souvent que souhaitez. La valeur mémorisée pour l'état vide n'est pas effacée par le réglage plein.

En cas d'un nouveau réglage vide, les valeurs définies précédemment sont effacées/remplacées par les nouvelles valeurs déterminées.

De ce fait, effectuer d'abord toujours le réglage vide, ensuite le réglage plein.

Message d'erreur

Si le réglage n'est pas possible, la LED rouge clignote rapidement après la tentative de réglage (env. 2 Hz).

Pour effacer ce message d'erreur, appuyer sur le bouton-poussoir une fois ou mettre l'installation hors tension et de nouveau sous tension. Les valeurs de réglage précédentes restent inchangées.

Éliminer la cause de l'erreur et effectuer ensuite un nouveau réglage. Éviter des erreurs de manipulation eventuellement faites.

Causes possibles d'une erreur de réglage:

• La différence de signal entre l'état vide et l'état plein est trop faible (p. ex. réglage sur l'état vide et l'état plein sans le changement de niveau nécessaire; ou densité trop faible du fluide).
• Le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (p. ex. réglage de l'état vide en état plein et ensuite le réglage de l'état plein en état vide).
• Erreur lors du réglage vide (par ex. distance entre le fluide et la zone active trop faible ou réglage vide effectué en contact direct avec un fluide électriquement conducteur (par ex. eau)).

Des défauts de l'appareil peuvent également perturber le réglage et causer un message d'erreur:

• Erreur électronique ou endommagement de l'appareil au niveau de la zone de détection.
• Erreur interne (ne peut être effacée qu'en mettant l'installation brièvement hors tension, reset hardware).

Blocage / déblocage

Les valeurs régles mémorisées peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur le bouton-poussoir pendant 10s. La LED verte clignote lentement, puis après 5s rapidement. Dans qu'elle s'éteint de nouveau, l'appareil est verrouillé. Ensuite la LED verte est allumée, l'appareil est en mode de fonctionnement.

Pour déverrouiller, appuyer sur le bouton de programmation pendant 10s. Après 10s, toutes les LED s'éteignent brièvement, l'appareil est déverrouillé.

Appareil livré: non bloqué.

5. Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

Vider et remplir la cuve et vérifier si l'appareil commute correctement et si les opérations sont correctement indiquées par les LED.

Affichage par LED:

LED verte allumée	l'appareil est opérationnel
LED yellow lights sortie de	commutation en état passant
LEDs jaune et rouge clignotent rapidement (env. 2Hz)	court-circuit sortie de commutation
LED rouge allumée	contrôle de fonction
LED rouge clignote rapidement (env. 2Hz)	défaut interne, erreur de réglage

Contrôle de fonction

La LED rouge n'indique aucun mauvais fonctionnement de l'appareil, elle indique que le signal interne se trouve près du seuil de commutation. Deux cas peuvent être distingués:

• Fonctionnement normal/fonctionnement sur La LED rouge est allumée temporairement si le niveau de la matière s'approche du niveau de réponse ou tombe en-dessous du niveau de réponse.
• Avertissement d'un mauvais fonctionnement possible

Si la LED rouge est allumée continuellement, les conditions de travail ne sont plus optimales.

En raison des dépôts de souillure sur la sonde, par exemple, le niveau de commutation peut avoir changé dans la zone active.

Vous pouvez prendre des mesures préventives afin d'éviter un mauvais fonctionnement. Effectuer par ex. un nouveau réglage ou nettoyer l'appareil.

6. Données techniques

Tension d'alimentation [V]	10 ... 36 DC
Courant de sortie [mA]	250; Protection courts-circuits; Protection inversion de polarité / Protection surcharges Chute de tension [V] < 2,5 Consommation [mA] < 13 (24V DC) Fréquence de commutation [Hz] 5
Pression max. de la cuve [bar]	0,5 (si monté avec les accessoires de montage)
Boîtier	PP (polypropylène); TPE/V
Matières en contact avec le fluide	PP (polypropylène)
Température ambiente [°C]	0 ... +80
Température du fluide [°C]
- LI5041, LI5042	0 ... +65*
- LI5043	0 ... +60*
- LI5044	0 ... +55*
Protection	IP 67, II
CEM
CEI 1000-4-2 / EN 61000-4-2: décharge dans l'air / 8kV décharge au contact	10V/m, 80 ... 1000MHz
CEI 1000-4-3 / EN 61000-4-3:	2kV pince de coulage
CEI 1000-4-4 / EN 61000-4-4:	10; 0,15 ... 80MHz
CEI 1000-4-6 / EN 61000-4-6:	1kV
CEI 255-5:

*En cas d'emploi dans l'eau et des fluides aqueux avec des températures de 35°C, monter l'appareil dans le tube isolant thermique.
