Caractéristiques	Détails
Type de produit	Contrôleur de température
Plage de température	0 à 100 °C
Précision	±0,5 °C
Alimentation	24 V DC
Sortie	0-10 V ou 4-20 mA
Utilisation	Contrôle de systèmes de chauffage, ventilation et climatisation (CVC)
Installation	Montage sur rail DIN
Maintenance	Vérification régulière des connexions et calibration recommandée
Sécurité	Conforme aux normes CE, protection contre les surcharges
Garantie	2 ans
Dimensions	120 x 75 x 60 mm
Peso	300 g

FOIRE AUX QUESTIONS - OW5003 IFM

Comment réinitialiser le contrôleur de température IFM OW5003 ?

Pour réinitialiser le contrôleur, débranchez-le de l'alimentation pendant 10 secondes, puis rebranchez-le. Cela remettra le dispositif aux paramètres d'usine.

Que faire si l'affichage du contrôleur est éteint ?

Vérifiez d'abord si le contrôleur est correctement alimenté. Assurez-vous que la source d'alimentation fonctionne et que les connexions sont sécurisées.

Comment calibrer le contrôleur de température IFM OW5003 ?

Pour calibrer le contrôleur, accédez au menu de configuration à l'aide des boutons. Suivez les instructions à l'écran pour ajuster la température de référence selon vos besoins.

Le contrôleur affiche une erreur. Que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique affiché. En général, il peut s'agir d'un problème de capteur ou de connexion, vérifiez donc les câbles et les capteurs.

Puis-je connecter plusieurs capteurs au contrôleur IFM OW5003 ?

Non, le contrôleur IFM OW5003 est conçu pour fonctionner avec un seul capteur de température à la fois.

Quelle est la plage de température que peut gérer le contrôleur ?

Le contrôleur IFM OW5003 peut gérer une plage de température de -50 °C à 150 °C.

Comment changer les paramètres de température de consigne ?

Appuyez sur le bouton de configuration, puis utilisez les flèches pour ajuster la température de consigne. Validez votre choix en appuyant sur le bouton 'OK'.

Le contrôleur ne réagit pas aux changements de température. Que faire ?

Vérifiez si le capteur est correctement installé et fonctionnel. Assurez-vous également que le contrôleur est paramétré pour le type de capteur utilisé.

Comment protéger le contrôleur de température contre les surtensions ?

Il est recommandé d'utiliser un régulateur de tension ou un onduleur. Assurez-vous également que le contrôleur est installé dans un endroit protégé des intempéries.

Où puis-je trouver le manuel d'utilisation du IFM OW5003 ?

Le manuel d'utilisation est disponible sur le site web d'IFM ou peut être obtenu en contactant le service client d'IFM.

MODE D'EMPLOI OW5003 IFM

Montageanleitung Installation Instructions Notice de Montage Infrarotsensoren Infrared heat sensors Détecteurs d'infrarouges OWF

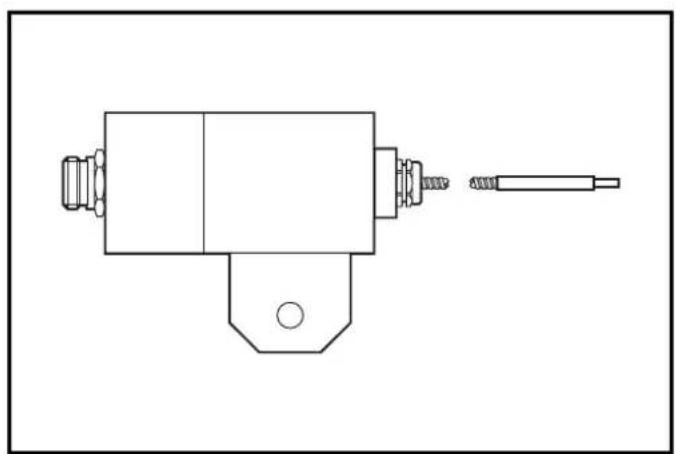

4Fonctionnement et caractéristiques Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissent en signaux de commutation. Ils sont utilisés pour détecter des objets ou surveiller la température. Température de commutation 500°C/900°C (en fonction du type d'appareil). Montage Monter l'amplificateur en dehors de la zone chaude (température ambiante maxi 60°C). Un socle de montage est disponible en acces- soire (référence E20426). Installer la fibre optique (voir formule) dans la zone chaude (maxi. 250°C). Pour augmenter la portée et régler le point de commutation avec précision: possibilité de monter une lentille supplémentaire (vendue en accessoire). La température de l'objet doit au moins correspondre à la températu- re de commutation du détecteur. La zone de détection qui dépend de l'angle d'ouverture et de la distance de détection doit être couverte. Respecter les rayons de courbure des fibres. Calcul: diamètre de détection/distance de détection/angle d'ouverture

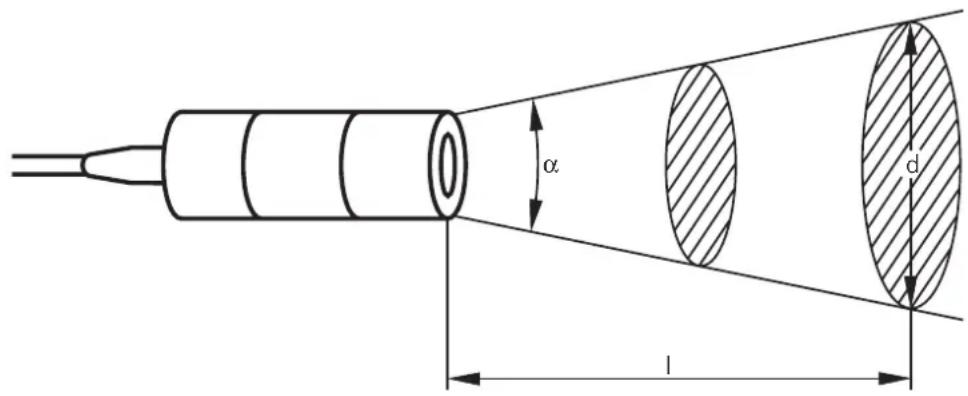

d - ∅ 2 x l α = angle d'ouverture l = distance de détection d = diamètre de détection ∅ = diamètre de la lentilleDiagramme concernant les distances de détection: En cas de portées supérieures à 5m if faut tenir compte des pertes de radiation au travers de l'air. Pour cette raison la température de l'objet doit être nettement supérieure à la température de commutation du détecteur. Raccordement électrique Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

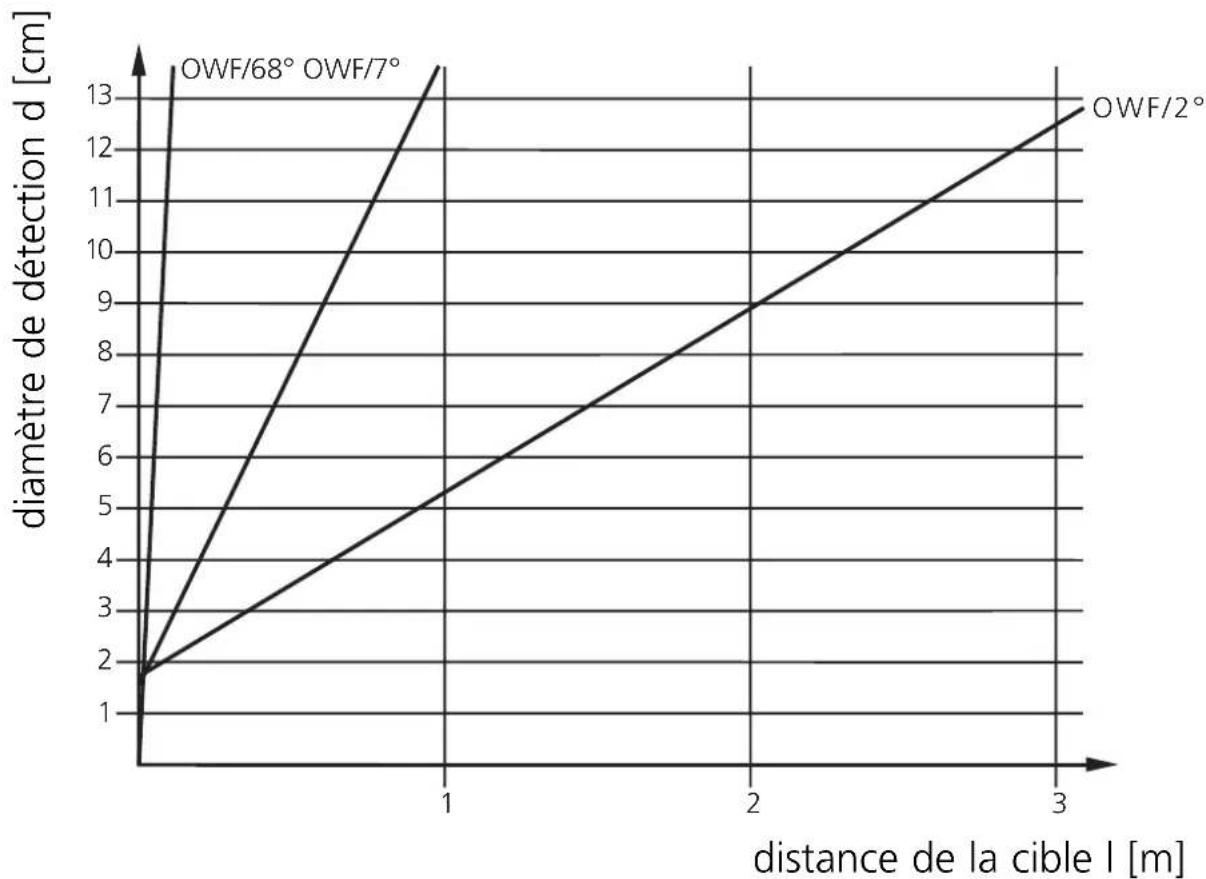

OWF/68° OWF/7° OWF/2° diamètre de détection d [cm] distance de la cible l [m]

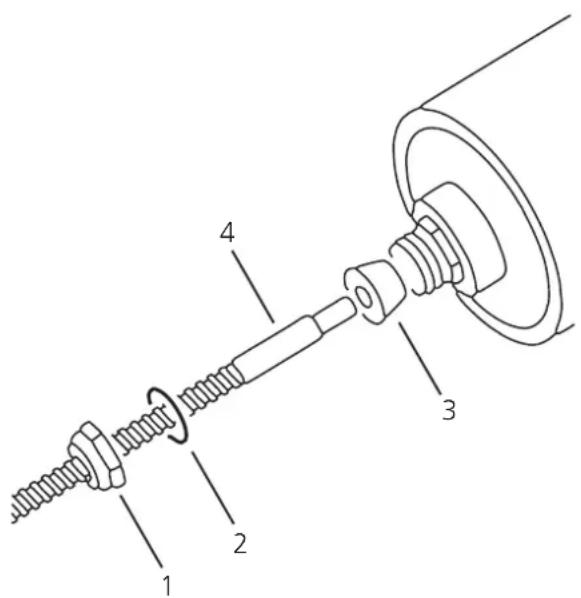

DC NPNRemarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit. Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune. *Sortie: non protégée contre les courts-circuits. Un court-circuit peut détruire l'appareil immédiatement. Remplacement de la fibre optique Enlever l'écrou 1 et la rondelle 2. Enlever précautionneusement le joint caoutchouc 3. Enlever la fibre optique défectueuse 4. Faire glisser l'écrou 1, la rondelle 2, le joint 3 sur la nouvelle fibre optique. Enfoncer la nouvelle fibre optique dans l'embase de l'amplificateur. Remettre le joint d'étanchéité 3. Fixer la nouvelle fibre à l'aide de l'ecrou 1. Fonctionnement Véifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se prodiut en raison d'un rayonnement de l'arrière-plan, des appareils avec une température de commutation plus haute doivent être utilisés.
