Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KI0051
Alimentation	10-30 V DC (technologie 2 ou 3 fils)
Fonctions principales	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux ; sortie commutation NO/NF programmable ; LED jaune d'indication
Portée	Réglable via potentiomètre
Sortie	NO/NF programmable (par shunt ou raccordement)
Protection	Protection contre les surcharges et les courts-circuits (pulsée)
Indication	LED jaune : allumée = sortie passante, éteinte = sortie bloquée
Montage	Encastré ou non encastré ; respecter les distances minimales
Raccordement électrique	Par connecteur (type KI) ou câble ; codes couleurs : BN (brun), BU (bleu), BK (noir)
Entretien et nettoyage	Aucun entretien nécessaire ; garder la face active exempte de dépôts et corps étrangers
Sécurité	Montage et raccordement par personnel qualifié ; mettre l'installation hors tension avant intervention
Pièces détachées et réparabilité	Non réparable ; élimination écologique selon les règlements nationaux
Informations générales	Notice d'utilisation de 10 pages ; disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - KI0051 IFM

Que détecte un détecteur de proximité capacitif IFM KI0051 ?

Il détecte sans contact les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous les fluides aqueux.

Comment régler la portée du KI0051 ?

Utilisez le potentiomètre sur l'appareil avec le tournevis fourni. Tournez dans le sens horaire pour augmenter la portée, antihoraire pour la réduire.

Comment configurer la sortie en normalement ouvert (NO) ou normalement fermé (NF) ?

Selon le type de raccordement : pour le type KI avec connecteur, utilisez un shunt (fermé = NO, ouvert = NF). Pour les autres types, le câblage détermine la fonction (voir le manuel).

Quelle est la tension d'alimentation du détecteur ?

L'appareil fonctionne en DC stabilisé, généralement entre 10 et 30 V. Utilisez une alimentation avec une ondulation résiduelle faible.

Que signifie la LED jaune sur le détecteur ?

LED jaune allumée : la sortie est passante (objet détecté). LED éteinte : sortie bloquée (aucun objet).

Peut-on monter le KI0051 de manière encastrée ?

Oui, mais cela réduit la portée. Respectez la zone de dégagement autour de la face active. Pour un montage non encastré, la portée nominale est conservée.

Comment nettoyer le détecteur ?

Aucun entretien particulier n'est nécessaire. Veillez simplement à ce que la face active reste propre et exempte de dépôts ou corps étrangers.

Le détecteur est-il réparable en cas de panne ?

Non, l'appareil n'est pas réparable. En cas de dysfonctionnement, il doit être remplacé et éliminé selon les réglementations locales.

Quelles sont les distances minimales à respecter entre plusieurs détecteurs ?

Les distances dépendent du type de montage et de l'application. Elles doivent être déterminées par l'utilisateur. En règle générale, évitez les interférences en espaçant suffisamment les appareils.

Où trouver la fiche technique complète du KI0051 ?

La fiche technique est disponible sur le site web d'IFM : www.ifm.com, sélectionnez votre pays et recherchez le modèle KI0051.

MODE D'EMPLOI KI0051 IFM

Notice d'utilisation

Détecteurs capacitifs

efector150

704550 / 00 01 / 2009

Contenu

1 Consignes de sécurité 3 2 Fonctionnement et caractéristiques 4 3 Montage 4

3.1 Remarques sur le montage encastré ou non encastré 4

4 Raccordement électrique 5

4.1 Systèmes de raccordement 5 4.2 Programmation 6 4.3 Type KI (avec connecteur) 6

4.3.1 Programmation par shunt dans le connecteur 6 4.3.2 Programmation par raccordement (KGE - DC PNP/NPN) 6

4.4 Type KDE - technologie 2 fils 6 4.4.1 Programmation par raccordement (KDE - AC/DC PNP/NPN) 6

4.5 Type KDE - technologie 3 fils 7 4.5.1 Programmation par raccordement (KDE - DC PNP/NPN) 7

4.6 Type KIE / KGE 8 4.6.1 Programmation par shunt 8

5 Éléments de service et d'indication 8 5.1 Example type KB 8

6 Réglages. 9 6.1 Portée 9

7 Fonctionnement 9 8 Maintenance, réparation, élimination 9 9 Définitions 9

Remarque préliminaire

Une demande d'opération est indiquée par " ".

Exemple : Vérifier le bon fonctionnement de l'appareil.

• Un retour d'information correspondant à l'opération est indiqué par " > " :

Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Consignes de SÉCURITÉ1

Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur.

L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doit être effectué que par du personnel qualifié et autorisé par le responsable de l'installation.

Fonctionnement et CARACTÉRISTIQUES2

Le détecteur capacitif détecte sans contact les métaux, presque tous les • plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

Remarques sur le montage encastré ou non encastré 3.1

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active.

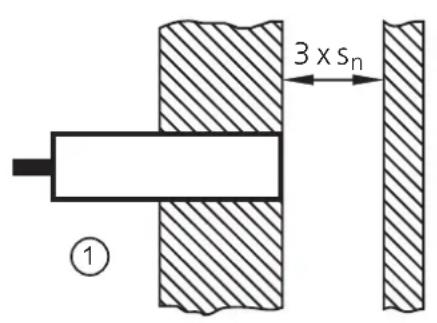

encastré1:

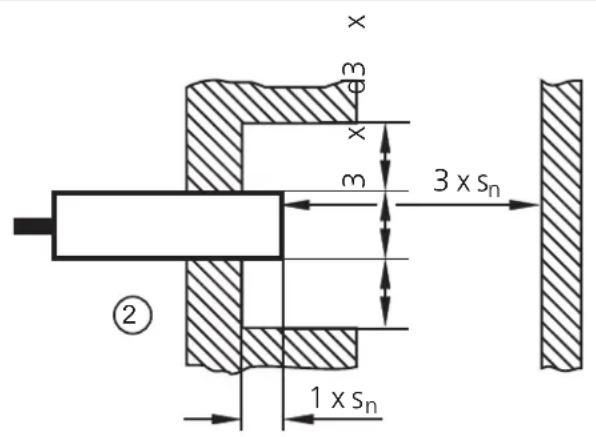

non encastré2:

S_n : portée nominale (voir fiche technique)

d: diamètre appareil

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés.

S_n : portée nominale (voir fiche technique)

d: diamètre appareil

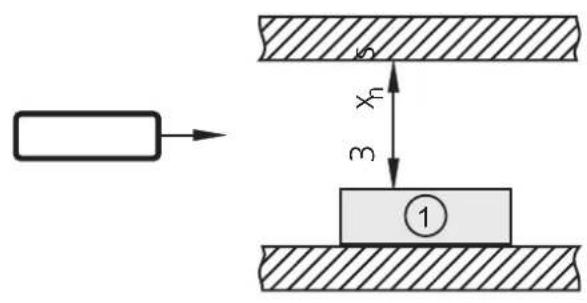

Respecter la distance minimale lors du montage du type KD

1: Détecteur du type KD (seulement montage non encastré)

Les distances doivent être déterminées par l'utilisateur pour son application.

Raccordement ÉLECTRIQUE4

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de l'étiquette.

Remarque : installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : après un court-circuit, vérifier le bon fonctionnement de l'appareil.

Systèmes de raccordement 4.1

technologie 2 fils technologie 3 fils

fusible miniature (pour des appareils AC)1:

commutation négative 2:

commutation positive 3:

Programmation par shunt dans le connecteur 4.3.1

programmé en normalement ouvert (à la livraison)1:

programmé en normalement fermé2:

Programmation par raccordement (KDE - DC pnp/npn)4.5.1

Couleurs des fils conducteurs des connecteurs femelles IFM :

BN (brun), BU (bleu), BK (noir).

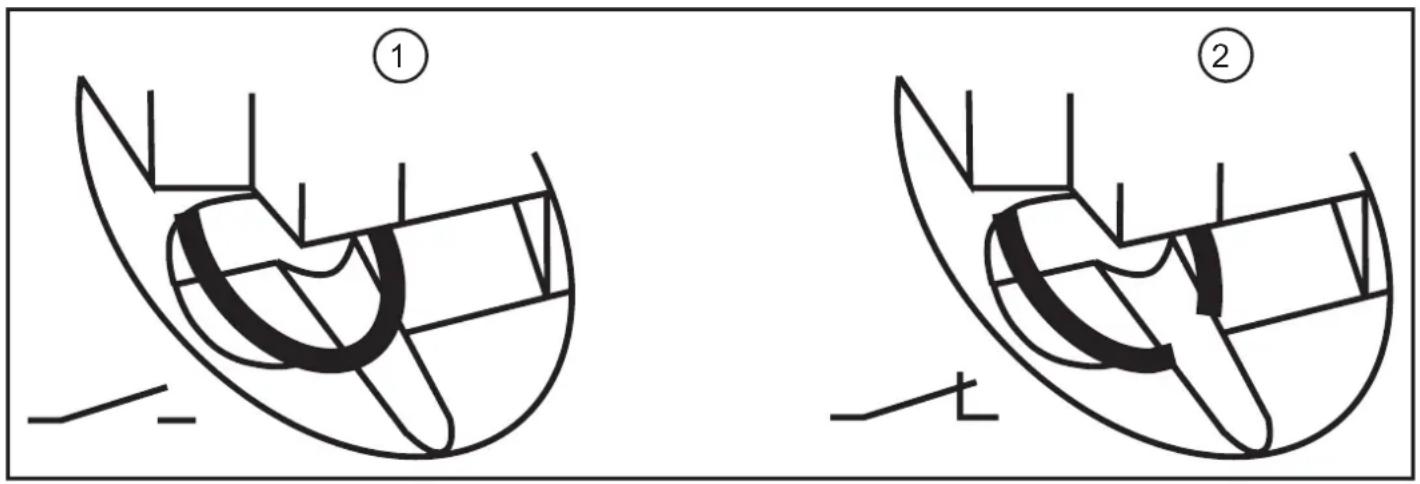

Programmation par shunt4.6.1

programmé en normalement ouvert (shunt fermé, à la livraison) 1: programme en normalement fermé (shunt ouvert) 2: Enlever le shunt à l'aide d'un outil approprié.

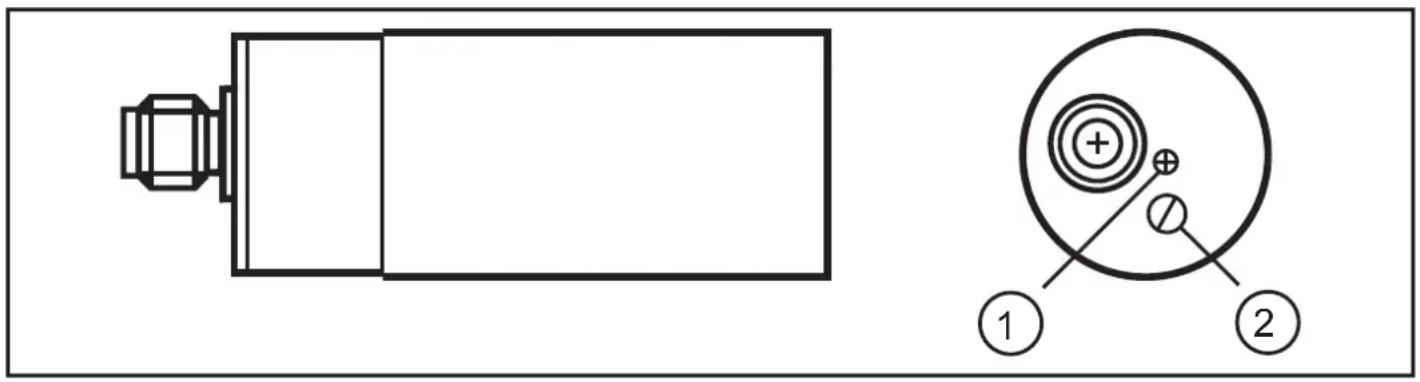

Éléments de service et d'indication5

LED1 : Potentiomètre2 :

Portée 6.1

Régler la portée via le potentiomètre en utilisant le tournevis fourni.

augmenter la portée1:

réduire la portée2:

FONCTIONNEMENT7

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

Maintenance, réparation, ÉLIMINATION8

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de • dépôts et de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

DÉFINITIONS9

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériel approprié (métal,...).

Fonction de sortie

Normalement ouvert (NO) : objet dans la zone active - sortie commutée.

Normalement fermé (NF) : objet dans la zone active - sortie bloquée.

Programmable : CHOIX libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Dérive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection des courts-circuits

Les gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non-destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée! Il faut prendre en compte l'ondulation résiduelle!

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
