Type de produit	Détecteur de proximité capacitif
Modèle	KQ5010 (IFM)
Applications	Détection de niveau (cuves non métalliques) et détection de proximité sans contact
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Portée nominale (Sn)	Variable selon l'application (voir fiche technique)
Alimentation électrique	10…36 V CC, stabilisée et bien lissée
Sortie	Commutation positive (PNP) ou négative (NPN) selon version ; programmable NO/NF via IO-Link
Interface de communication	IO-Link (sur modèles KQ51xx)
Affichage	LED jaune : état de la sortie (allumée = passante, éteinte = bloquée)
Protection	Protection contre les courts-circuits et les surcharges (pulsée)
Montage	Via adaptateur de montage (E12153) ou directement par vis/colle ; face active orientée vers l'objet
Dimensions (approximatives)	Corps : env. 13,4 mm (hauteur) x 4,3 mm (profondeur) ; diamètre de fixation : 3,2 mm
Poids	Environ 30 g
Température de fonctionnement	Non spécifiée dans la notice, standard IFM : -25…80 °C
Indice de protection	Non spécifié, généralement IP67 pour ce type
Entretien	Aucun entretien nécessaire ; nettoyer la face active et maintenir l'espace libre exempt de dépôts
Sécurité	Montage, raccordement et mise en service réservés à un personnel qualifié ; respecter les règlements électriques nationaux
Pièces détachées	Adaptateur de montage E12153 (en option)
Réparabilité	Non réparable ; remplacer à l'identique
Élimination	Recyclage écologique selon les réglementations locales

FOIRE AUX QUESTIONS - KQ5010 IFM

Quels matériaux le detecteur capacitif KQ5010 peut-il detecter ?

Il detecte sans contact les metaux, plastiques, verre, ceramique, bois, papier, huiles, graisses, eau et tous fluides aqueux. La detection est possible a travers des parois non metalliques.

Comment installer le detecteur comme detecteur de niveau ?

Utilisez l'adaptateur de montage E12153 (en option). Placez le detecteur dans l'adaptateur, encliquetez-le, fixez-le avec les vis, puis montez l'ensemble sur la cuve non metallique a la hauteur souhaitee.

Quelle est la portee de detection (Sn) du KQ5010 ?

La portee nominale Sn depend de l'application et du materiau. Consultez la fiche technique du produit pour les valeurs exactes. Respectez les distances minimales par rapport aux objets metalliques (3 x Sn).

Comment raccorder electriquement le detecteur ?

Mettez l'installation hors tension. Branchez selon le schema : pour les versions a commutation positive (PNP), la sortie est positive ; pour les versions a commutation negative (NPN), la sortie est negative. Respectez les normes electriques.

Que signifie la LED jaune sur le detecteur ?

LED jaune allumee : la sortie de commutation est a l'etat passant (objet detecte). LED jaune eteinte : la sortie est bloquee (aucun objet detecte).

Peut-on detecter a travers une plaque en plastique ?

Oui, le detecteur peut fonctionner derriere une plaque en plastique non conductrice. L'epaisseur de la paroi doit etre faible et le materiau non conducteur pour ne pas alterer les performances.

Qu'est-ce que l'interface IO-Link et comment l'utiliser ?

Sur les modeles KQ51xx, l'interface IO-Link permet l'acces direct aux donnees de process et de diagnostic, ainsi que le parametrage en fonctionnement. Necessite un maitre IO-Link, un PC et un logiciel approprie. Les IODD sont disponibles sur www.ifm.com.

Comment nettoyer et entretenir le detecteur ?

Aucun entretien regulier n'est necessaire. Maintenez la face active et l'espace libre exempts de depots et corps etrangers. En cas de salissure, nettoyez avec un chiffon doux et sec.

Que faire en cas de dysfonctionnement ou de panne ?

Le detecteur n'est pas reparable. En cas de defaut, remplacez-le par un appareil identique en respectant les conditions de montage. Verifiez d'abord les connexions et l'alimentation.

Quelles sont les consignes de securite a respecter ?

Lisez la notice avant utilisation. Le montage, le raccordement electrique et la mise en service doivent etre effectues par du personnel qualifie. Mettez l'installation hors tension avant toute intervention. Respectez les directives de l'UE et les reglementations nationales.

MODE D'EMPLOI KQ5010 IFM

Notice d'utilisation Détecteurs capacitifs

KQ5

80222074 / 00 07 / 2019

1 Remarque préliminaire....3 1.1 Symboles utilisés....3 2 Consignes de sécurité....3 3 Fonctionnement et caractéristiques....3 3.1 Applications....4 4 Montage....4 4.1 Utilisation comme détecteur de niveau....4 4.1.1 Montage sur des cuves avec adaptateur de montage....4 4.1.2 Montage sur des tuyaux de dérivation avec adaptateur de montage...5 4.2 Utilisation comme détecteur de proximité....6 4.2.1 Montage et remarques sur le montage....6 4.2.2 Cotation trous adaptateur de montage....7 4.2.3 Montage sans adaptateur de montage....7 4.2.4 Cotation trous détecteur 8 5 Raccordement électrique....8 5.1 Schéma de branchement....8 6 Eléments de service et d'indication....8 7 Réglage 9 7.1 IO-Link 9 8 Fonctionnement....9 9 Entretien, réparation et élimination....9 10 Termes....10

1.1 Symboles utilisés

• Une demande d'opération est indiquée par " ▶". Exemple : ▶ Monter l'appareil selon l'illustration.
• Un retour d'information correspondant à l'opération est indiqué par " > ". Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

• détecteur capacitif qui peut être utilisé comme détecteur de niveau ou détecteur de proximité.
• Il détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

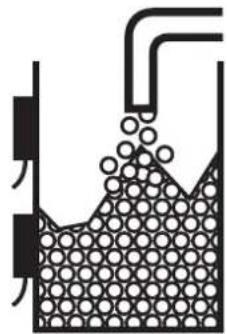

• Dans les applications de niveau, le détecteur détecte le fluide à travers la paroi de la cuve (approprié seulement pour des cuves non métalliques).

4.1.1 Montage sur des cuves avec adaptateur de montage

A		B	[C]

L'adaptateur de montage est à commander séparément (numéro de commande E12153).

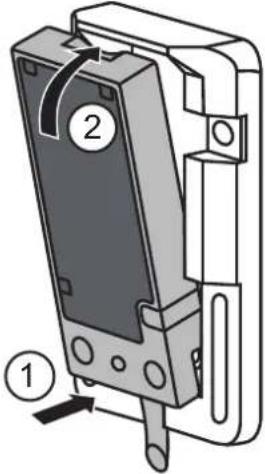

Figure A

• Placer le détecteur par sa partie inférieure (1) dans l'adaptateur de montage. Les écrous de l'adaptateur de montage doivent être engagées dans les encoches inférieures du détecteur. D'abord, presser la partie inférieure du détecteur contre l'adaptateur.

Presser le détecteur complètement dans l'adaptateur de montage (2).

On entend le détecteur s'encliqueter.

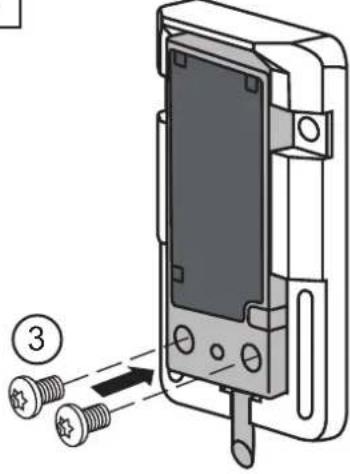

Figure B

▶ Fixer le détecteur sur l'adaptateur avec les vis de fixation (3).

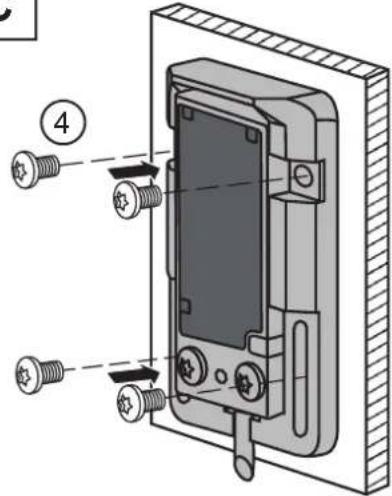

Fixer l'adaptateur de montage, avec le détecteur installé, sur la cuve à la hauteur souhaitée avec des vis de fixation appropriées (4).

Le détecteur peut être inséré dans l'adaptateur de montage E12153 dans les deux sens.

Ne pas positionner l'adaptateur de montage, avec le détecteur installé, à proximité immédiate des objets métalliques.

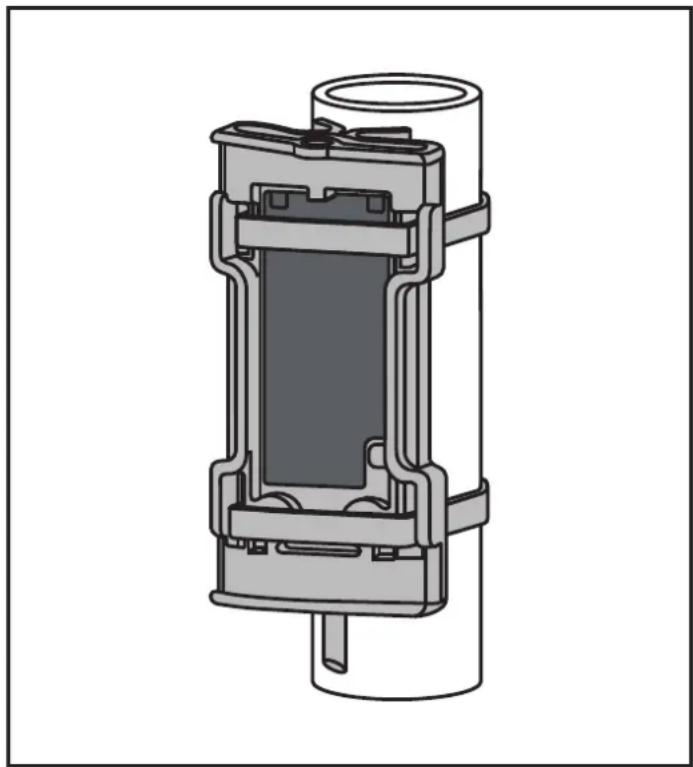

4.1.2 Montage sur des tuyaux de dérivation avec adaptateur de montage

L'adaptateur de montage est à commander séparément (numéro de commande E12153).

▶ Fixer le détecteur sur le tuyau de dérivation à la hauteur souhaitée avec des colliers standard. Passer les colliers à travers les trous de fixation de l'adaptateur de montage et serrer fermement.

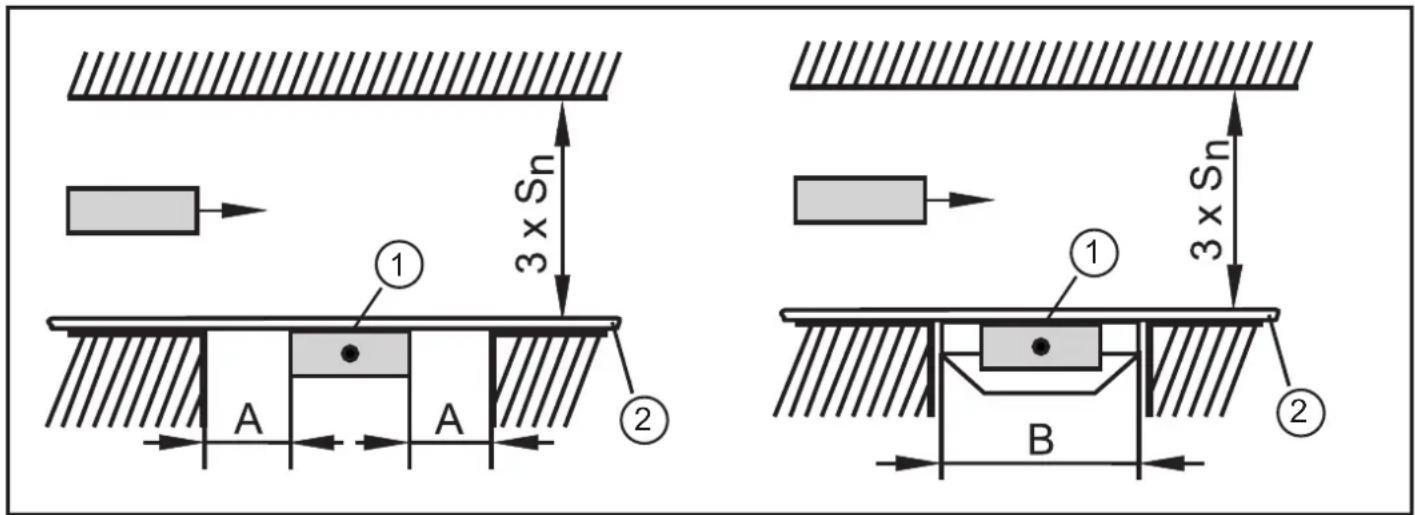

4.2.1 Montage et remarques sur le montage

sans adaptateur de montage avec adaptateur de montage

3 x Sn ① A A ② ① B 3 x Sn ②

1: face active 2: plaque en plastique

S_n : portée nominale (voir fiche technique)

A : distance = 8 mm B : largeur de l'adaptateur de montage = 36 mm

▶ Orienter la face active (1) vers l'objet. ▶ Respecter les distances minimales indiquées par rapport aux objets métalliques en face et à côté du détecteur (zone de dégagement).

▶ Des objets non métalliques (par ex. fixations en plastique) sont permis dans la zone de dégagement. ▶ Fixer le détecteur à l'endroit prévu pour le montage avec des vis de fixation appropriées. ▶ Si le détecteur est monté derrière une plaque en plastique (2), l'objet est détecté à travers la paroi. En fonction du matériel utilisé et de l'épaisseur de la paroi, les caractéristiques du détecteur peuvent changer légèrement. Ne pas utiliser des matières plastiques conductrices ! Si possible, utiliser des parois de faible épaisseur.

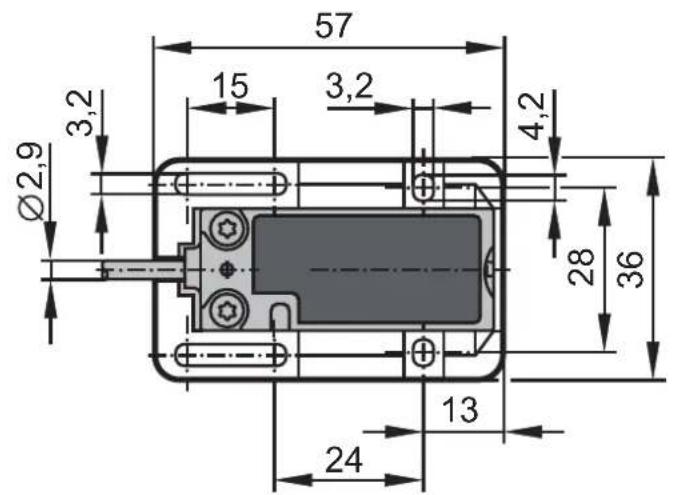

4.2.2 Cotation des trous adaptateur de montage

57 15 3,2 4,2 Ø2,9 3,2 28 36 13 24

Ne pas positionner l'adaptateur de montage, avec le détecteur installé, à proximité immédiate des objets métalliques.

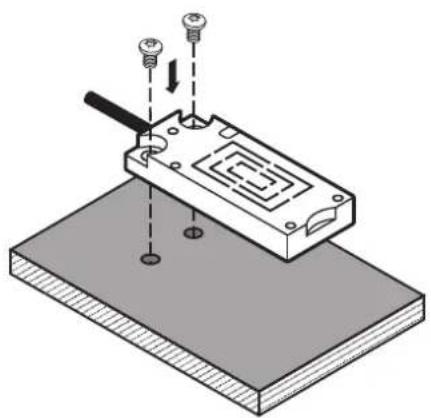

4.2.3 Montage sans adaptateur de montage

▶ Fixer le détecteur au lieu prévu pour le montage avec des vis de fixation ou de la colle appropriée.

▶ Orienter les encoches comme illustré.

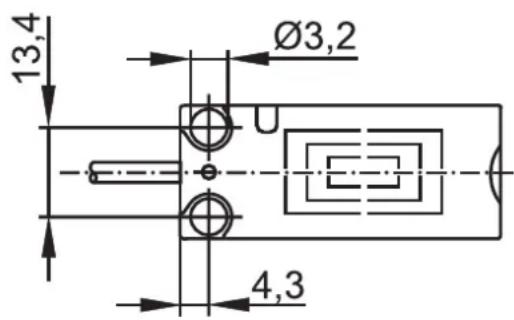

4.2.4 Cotation des trous détecteur

13,4 Ø3,2 U 4,3

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension avant de raccorder l'appareil.

5.1 Schéma de branchement

à commutation positive (types... FPKG... ou... FPOG...)

à commutation négative (types... FNKG... ou... FNOG...)

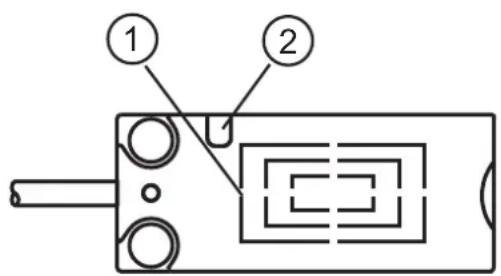

6 Éléments de service et d'indication

Le chapitre suivant ne s'applique qu'aux appareils avec la référence KQ51xx?

7.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

9 Entretien, réparation et élimination

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers.

Lors du remplacement d'un détecteur, s'assurer que le montage est effectué de la même manière, et que le même type d'appareil est utilisé?

L'appareil ne peut pas être réparé?

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

10 Termes

Zone active / face activeZone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériau approprié (métal,...).

Fonction de sortieNormalement ouvert (NO) : objet dans la zone active – sortie commutée.Normalement fermé (NF) : objet dans la zone active – sortie bloquée.Programmable : choix libre entre fonction NF ou NO.Commutation positive : signal de sortie positif (raccordement à L-)Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilitéTemps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

HystérésisDifférence entre point d'enclenchement et de déclenchement.

Courant résiduelCourant assurant l'alimentation interne d'appareils à 2 fils;il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

ConsommationCourant assurant l'alimentation interne d'appareils à 3 fils DC.

Dérive du point de commutationDéplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection courts-circuitsLes gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée ! Il faut prendre en compte l'ondulation résiduelle !

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
