Type de produit	Barrage photoélectrique (through-beam sensor)
Marque	IFM
Modèle	OG5043
Catégorie	Détecteur de mouvements
Portée	Voir étiquette sur l'appareil
Raccordement électrique	Fils BN (brun), BU (bleu), BK (noir)
Sortie de commutation	Sortie diagnostique (fc-output) 10 mA max
Indication LED	Verte (opérationnel), Jaune (sortie commutée), Rouge (erreur)
Fonctions	Détection sans contact, réglage de sensibilité pour objets statiques/mobiles, mode programmation
Montage	Récepteur avec équerre de fixation, émetteur orienté vers récepteur
Mise en service	Plug and play, réglé à portée maximale par défaut
Verrouillage/déverrouillage	Appuyer 10 secondes
Entretien	Nettoyer les lentilles avec un chiffon doux, sans solvants
Sécurité	Mettre hors tension avant raccordement, alimentation isolée galvaniquement
Normes	UL 508 catégorie "limited voltage"
Matériau des lentilles	Plastique
Type de détection	Barrage (émetteur et récepteur séparés)

FOIRE AUX QUESTIONS - OG5043 IFM

Comment régler la sensibilité du détecteur ?

Pour régler la sensibilité, activez le mode programmation en appuyant sur le bouton du récepteur pendant environ 2 secondes jusqu'à ce que la LED rouge clignote. Ensuite, suivez les étapes de mesure avec et sans objet. Pour les objets mobiles, laissez passer au moins deux objets pendant la mesure.

Que faire si la LED rouge clignote ?

La LED rouge clignote en cas d'erreur de détection, par exemple un mauvais réglage ou des lentilles encrassées. Nettoyez les lentilles et refaites le réglage de sensibilité. Si le problème persiste, vérifiez l'alignement de l'émetteur et du récepteur.

Comment raccorder électriquement l'appareil ?

Mettez l'installation hors tension. Branchez les fils selon les couleurs : BN (brun) pour l'alimentation positive, BU (bleu) pour le négatif, BK (noir) pour la sortie de commutation. L'alimentation doit être isolée galvaniquement et protégée contre les surcharges.

Quelle est la portée du détecteur OG5043 ?

La portée est indiquée sur l'étiquette de l'appareil. Elle dépend de la configuration. Pour une portée optimale, orientez précisément l'émetteur vers le récepteur.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et sec pour nettoyer les lentilles. N'utilisez jamais de solvants ou de produits agressifs qui pourraient endommager le plastique.

Comment verrouiller ou déverrouiller l'appareil ?

Pour verrouiller, appuyez sur le bouton du récepteur pendant 10 secondes jusqu'à ce que les LED s'éteignent. Pour déverrouiller, répétez la même opération.

Que signifient les différents clignotements des LED ?

LED verte clignote : appareil opérationnel. LED jaune clignote : sortie commutée. LED rouge clignote : erreur de détection. LED jaune+rouge clignotent alternativement à 2 Hz : court-circuit ; à 1 Hz : erreur interne (sortie non commutée).

Puis-je détecter des objets transparents avec ce détecteur ?

Oui, mais un réglage de sensibilité spécifique est nécessaire. Utilisez le mode programmation pour ajuster la sensibilité avec l'objet transparent présent.

Quelle alimentation dois-je utiliser ?

L'alimentation doit être une source de tension continue isolée galvaniquement, conforme à la norme UL 508 pour la catégorie 'limited voltage'. La tension exacte est indiquée sur l'étiquette de l'appareil.

Comment vérifier le bon fonctionnement de l'appareil ?

Observez les LED : la LED verte doit clignoter pour indiquer que l'appareil est opérationnel. Si la LED jaune clignote, la sortie est commutée. En cas de LED rouge, consultez le guide de dépannage.

MODE D'EMPLOI OG5043 IFM

efector200

Through-beam sensor

Barrage photoélectrique

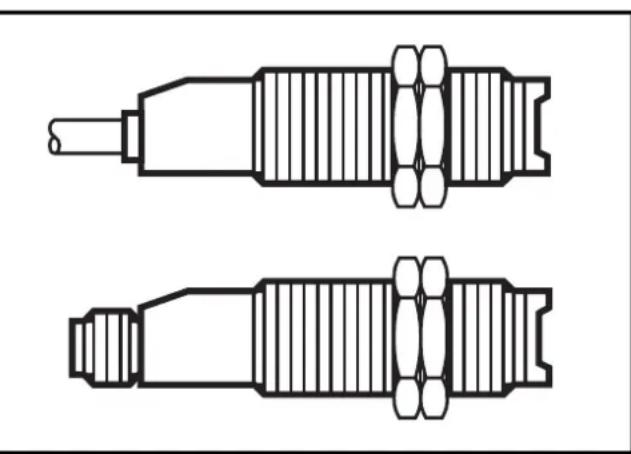

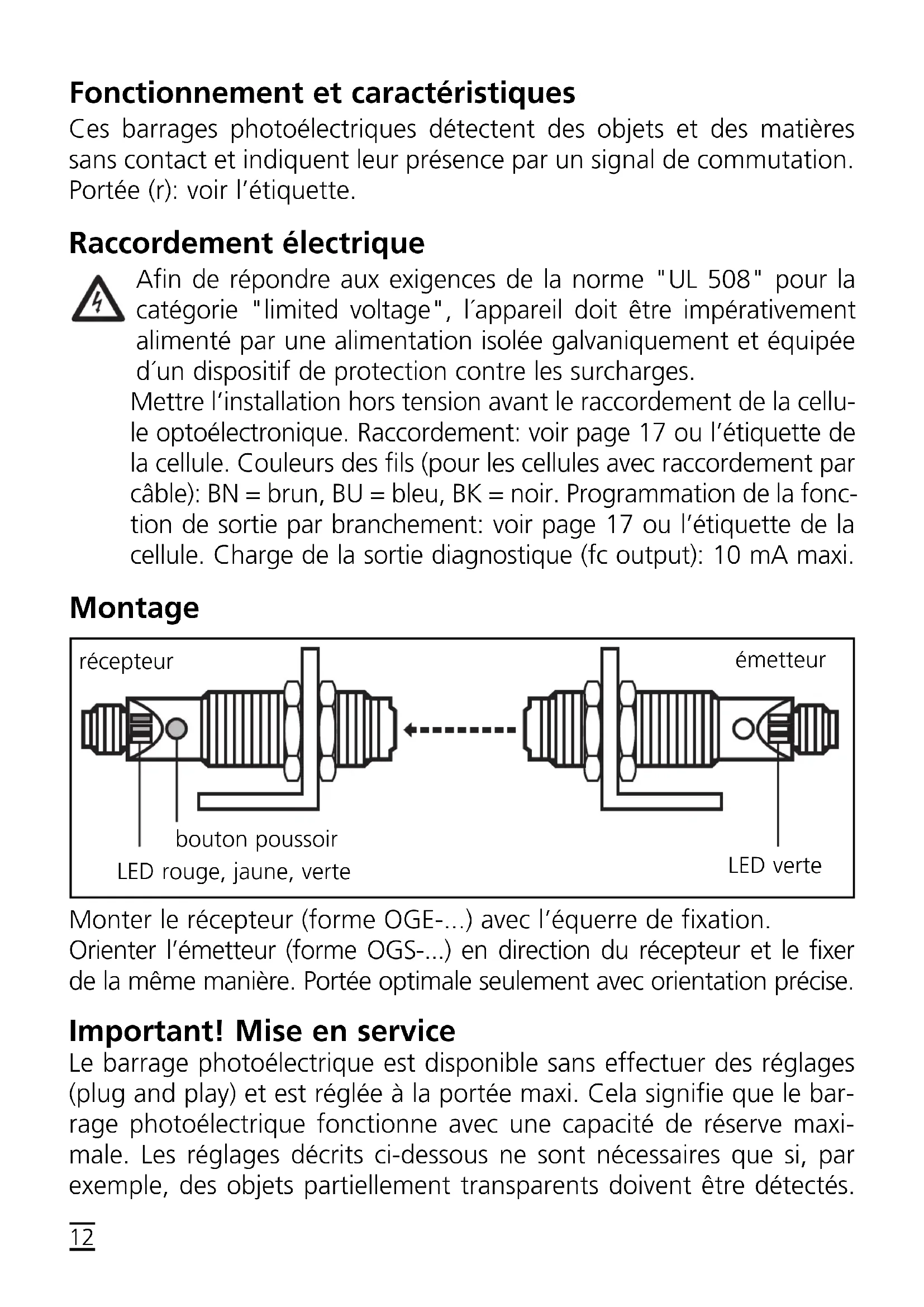

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 17 ou l'étiquette de la cellule. Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement : voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output) : 10 mA maxi.

Montage

Monter le récepteur (forme OGE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGS-...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. récepteur etymeteur appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois. ← émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage/déblocage:

Appuyer pendant 10s.

→

La LED rouge s'allume brièvement, ensuite les LED jaune et verte clignotent alternatively; après 10s les LED s'éteignent, la cellule est bloquée.

Appuyer pendant 10s.

→

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte clignote	'appareil est operationnel
LED jaune clignote	sortie est commutée
LED rouge clignote	erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles
LEDs jaune + rouge	clignotent alternatively, 2 Hz: sortie en état de courts-circuits; clignotent alternatively, 1 Hz: erreur interne -sortie pas commutée)

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désignation, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer les lentilles en plastique.

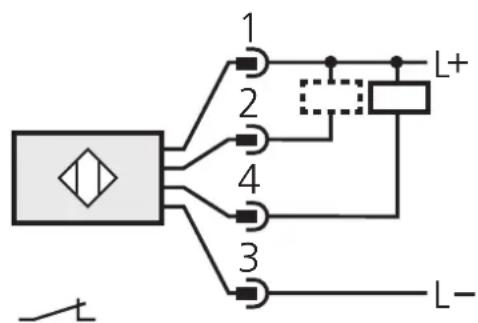

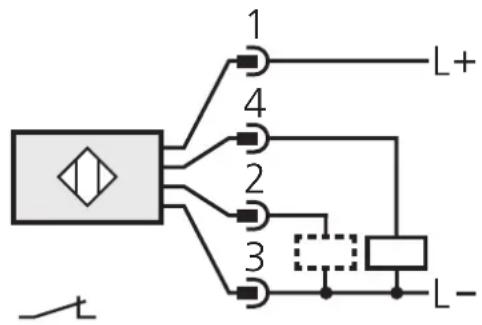

PIN 2 = fc-output

PIN 2 = fc-output
