Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KD0013
Technologie de détection	Capacitive
Objets détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Portée nominale	Réglable via potentiomètre (typ. 2-15 mm)
Type de montage	Encastré ou non encastré
Raccordement	2 fils (AC/DC) ou 3 fils (DC)
Tension d'alimentation	10-36 V DC
Courant de sortie max	200 mA
Fonction de sortie	Normalement ouvert (NO) ou normalement fermé (NF), programmable
Type de sortie	PNP ou NPN selon modèle, programmable
Protection	Protection pulsée contre les courts-circuits
Indication d'état	LED jaune (allumée : sortie passante, éteinte : bloquée)
Réglage de la portée	Via potentiomètre avec tournevis
Température de fonctionnement	-25°C à +80°C
Degré de protection	IP67
Entretien	Aucun entretien nécessaire, nettoyer la face active si encrassée
Sécurité	Montage par personnel qualifié, respect des normes, mise hors tension lors du raccordement
Réparabilité	Non réparable
Élimination	Élimination écologique selon les réglementations nationales

FOIRE AUX QUESTIONS - KD0013 IFM

Comment régler la portée du détecteur ?

Utilisez le potentiomètre situé sur le dessus de l'appareil avec le tournevis fourni. Tournez dans le sens + pour augmenter la portée, dans le sens - pour la réduire. Ajustez jusqu'à la détection souhaitée.

Comment programmer la fonction de sortie (NO/NF) ?

Selon le type de raccordement, utilisez un shunt dans le connecteur (type KI) ou le câblage (type KDE). Pour NO, fermez le shunt (livraison). Pour NF, ouvrez le shunt ou câblez selon les schémas de la notice.

Quelle est la différence entre montage encastré et non encastré ?

En montage encastré, le détecteur est noyé dans le matériau support. La portée diminue. En montage non encastré, il dépasse. Respectez les distances de dégagement pour éviter des pertes de fonctionnement.

Comment raccorder le détecteur en 2 fils ou 3 fils ?

Les modèles 2 fils (AC/DC) se connectent en série avec la charge. Les modèles 3 fils (DC) nécessitent une alimentation L+ et L-, plus une sortie. Suivez les schémas de la notice selon le type (PNP/NPN).

Que faire si la LED jaune ne s'allume pas ?

Vérifiez : 1) la tension d'alimentation (10-36 V DC), 2) le câblage correct, 3) l'absence de court-circuit, 4) la face active propre et non obstruée.

Comment choisir entre la sortie PNP ou NPN ?

Le choix dépend de votre système de commande. Les sorties PNP commuttent le potentiel positif, les NPN le potentiel négatif. Programmez via le câblage (type KDE) ou le shunt (type KIE) selon la notice.

Le détecteur peut-il détecter des liquides ?

Oui, il détecte tous les fluides aqueux (eau, huiles, graisses) ainsi que les solides. La portée dépend du matériau et de l'épaisseur.

Quelle est la tension d'alimentation recommandée ?

La tension d'alimentation doit être une tension DC stabilisée entre 10 et 36 V. Prenez en compte l'ondulation résiduelle. Pour les modèles AC, utilisez la tension secteur appropriée.

Est-ce que l'appareil nécessite un entretien ?

Non, l'appareil ne nécessite aucun entretien. Gardez simplement la face active propre et exempte de dépôts.

Comment éliminer le détecteur en fin de vie ?

Éliminez l'appareil selon les règlementations nationales en vigueur pour les déchets électroniques. Ne jetez pas avec les ordures ménagères.

MODE D'EMPLOI KD0013 IFM

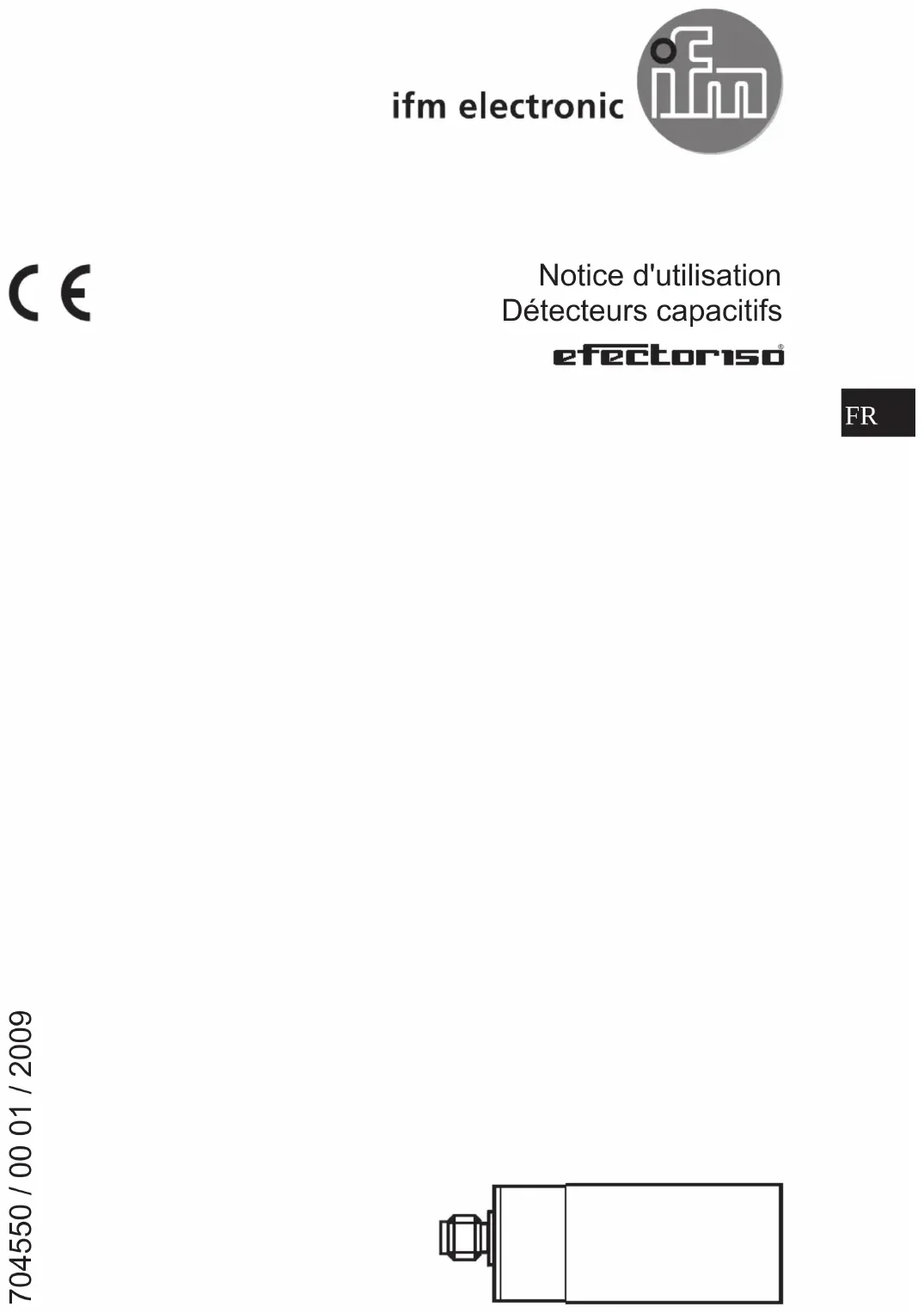

Notice d'utilisation Détecteurs capacitifs

efectorisó

704550 / 00 01 / 2009

1 Consignes de sécurité....3 2 Fonctionnement et caractéristiques....4 3 Montage....4

3.1 Remarques sur le montage encastré ou non encastré....4

4 Raccordement électrique....5

4.1 Systèmes de raccordement....5 4.2 Programmation....6 4.3 Type KI (avec connecteur)....6

4.3.1 Programmation par shunt dans le connecteur....6 4.3.2 Programmation par raccordement (KGE - DC PNP/NPN)......6

4.4 Type KDE - technologie 2 fils....6

4.4.1 Programmation par raccordement (KDE - AC/DC PNP/NPN)......6

4.5 Type KDE - technologie 3 fils....7 4.5.1 Programmation par raccordement (KDE - DC PNP/NPN).....7 4.6 Type KIE / KGE 8 4.6.1 Programmation par shunt....8

5 Eléments de service et d'indication....8 5.1 Exemple type KB 8 6 Réglages....9 6.1 Portée 9 7 Fonctionnement....9 8 Maintenance, réparation, élimination....9 9 Définitions....9

Remarque préliminaire

Une demande d'opération est indiquée par "▶".

Exemple : ▶ Vérifier le bon fonctionnement de l'appareil.

- Un retour d'information correspondant à l'opération est indiqué par " > " :

Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Consignes de SÉCURITÉ1

Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur. •

L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

Fonctionnement et CARACTÉRISTIQUES2

Le détecteur capacitif détecte sans contact les métaux, presque tous les • plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

Remarques sur le montage encastré ou non encastré 3.1

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active.

encastré1:

non encastré2:

S_n : portée nominale (voir fiche technique)

d : diamètre appareil

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés.

S_n : portée nominale (voir fiche technique)

d : diamètre appareil

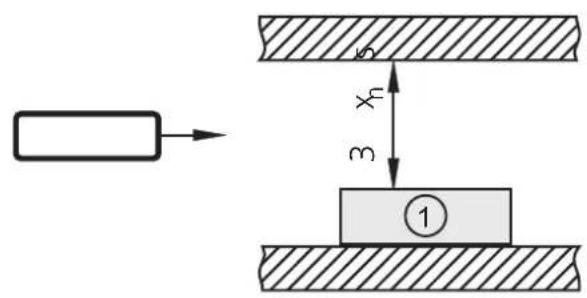

Respecter la distance minimale lors du montage du type KD ▶

1: Détecteur du type KD (seulement montage non encastré)

Les distances doivent être déterminées par l'utilisateur pour son application.

Raccordement ÉLECTRIQUE4

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de l'étiquette.

Remarque : installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : après un court-circuit, vérifier le bon fonctionnement de l'appareil.

Systèmes de raccordement 4.1

technologie 2 fils technologie 3 fils

fusible miniature (pour des appareils AC)1:

commutation négative 2:

commutation positive 3:

Type KI (avec connecteur)4.3

Programmation par shunt dans le connecteur4.3.1

programmé en normalement ouvert (à la livraison)1:

programmé en normalement fermé2:

Programmation par raccordement (KGE - DC pnp/npn)4.3.2

Type KDE - technologie 2 fils 4.4

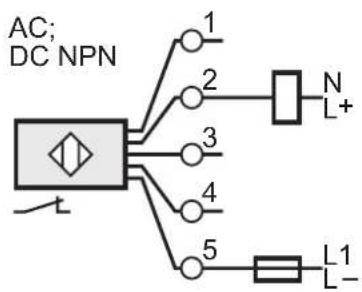

Programmation par raccordement (KDE - AC/DC PNP/NPN) 4.4.1

Programmation par raccordement (KDE - DC pnp/npn)4.5.1

Couleurs des fils conducteurs des connecteurs femelles ifm : BN (brun), BU (bleu), BK (noir).

Programmation par shunt4.6.1

programmé en normalement ouvert (shunt fermé, à la livraison) 1: programmé en normalement fermé (shunt ouvert) 2: Enlever le shunt à l'aide d'un outil approprié.

Exemple type KB5.1

LED1 : Potentiomètre2 :

Portée 6.1

Régler la portée via le potentiomètre en utilisant le tournevis fourni.

augmenter la portée1:

réduire la portée2:

FONCTIONNEMENT7

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

Maintenance, réparation, ÉLIMINATION8

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

DÉFINITIONS9

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériau approprié (métal,...).

Fonction de sortie

Normalement ouvert (NO) : objet dans la zone active – sortie commutée.

Normalement fermé (NF) : objet dans la zone active – sortie bloquée.

Programmable : choix libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

Hystérésis

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Dérive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection des courts-circuits

Les gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non-destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée ! Il faut prendre en compte l'ondulation résiduelle !

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
