LI2043 - Capteur de niveau IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de niveau capacitif
Marque	IFM
Modèle	LI2043
Principe de détection	Capacitif, contact direct avec le fluide
Applications	Détection de niveau de fluides dans des cuves (constante diélectrique > 1,8)
Zone active	25 mm
Longueur du tube de sonde (L)	481 mm (pour LI2043)
Tension d'alimentation	10…36 V DC
Courant de sortie	250 mA, avec protection court-circuit
Chute de tension	< 2,5 V
Consommation	< 13 mA (24 V DC)
Fréquence de commutation	5 Hz
Pression max. cuve (avec accessoire)	0,5 bar
Matières en contact avec le fluide	PP (polypropylène)
Température ambiante	0…+65 °C (0…+35 °C pour eau/fluides aqueux)
Température du fluide	0…+65 °C (0…+35 °C pour eau/fluides aqueux)
Indice de protection	IP 67, III
Affichage	3 LEDs : verte (marche), jaune (sortie active), rouge (défaut/contrôle)
Programmation	Bouton-poussoir pour réglages vide et plein, blocage/déblocage
Montage	Vertical par le haut, longueur de montage min. 60 mm, distance entre capteurs ≥ 200 mm
Raccordement électrique	Par électricien, hors tension, selon schéma de branchement
Entretien et nettoyage	Nettoyer si dépôts ; effectuer nouveau réglage si nécessaire
Compatibilité fluides	Ne pas utiliser pour acides et alkalis

FOIRE AUX QUESTIONS - LI2043 IFM

Comment monter le capteur LI2043 ?

Montez le capteur verticalement par le haut dans la cuve. La longueur de montage minimale est de 60 mm. Utilisez de préférence un accessoire de montage ifm (réf. E43000 - E43006) pour une fixation sûre. En cuve métallique, respectez une distance d'au moins 20 mm entre la sonde et la paroi/fond. En cuve plastique, montez le capteur au milieu si possible.

Comment raccorder électriquement le LI2043 ?

Le raccordement doit être effectué par un électricien qualifié, hors tension. Respectez les schémas de branchement et les normes en vigueur. L'appareil est protégé contre les inversions de polarité et les courts-circuits.

Comment programmer le capteur pour la première fois ?

Après montage, effectuez d'abord un réglage vide : videz la cuve (fluide éloigné d'au moins 20 mm de la zone active), puis appuyez sur le bouton jusqu'à ce que la LED verte clignote. Relâchez : la LED verte reste allumée. Ensuite, effectuez un réglage plein : remplissez la cuve pour couvrir la zone active, appuyez sur le bouton jusqu'à clignotement rapide (2 Hz), puis relâchez. Les LED verte et jaune restent allumées.

Que faire si la LED rouge clignote rapidement après un réglage ?

Cela indique une erreur de réglage. Causes possibles : différence de signal trop faible entre vide et plein (ex : densité trop faible), ordre inversé (réglage plein avant vide), ou distance insuffisante par rapport au fluide lors du réglage vide. Appuyez une fois sur le bouton ou coupez/rétablissez l'alimentation pour effacer l'erreur, puis corrigez la cause et recommencez le réglage.

Comment verrouiller les réglages pour éviter une fausse manipulation ?

Appuyez sur le bouton-poussoir pendant 10 secondes. La LED verte clignote d'abord lentement, puis rapidement, puis s'éteint. Ensuite la LED verte se rallume : l'appareil est verrouillé. Pour déverrouiller, répétez l'opération : toutes les LED s'éteignent brièvement, l'appareil est déverrouillé.

Que signifient les différentes LED ?

LED verte allumée : appareil opérationnel.
LED jaune allumée : sortie de commutation active (niveau atteint).
LED rouge allumée : contrôle de fonction (signal proche du seuil).
LED rouge clignotant rapidement (2 Hz) : défaut interne ou erreur de réglage.
LED jaune et rouge clignotant rapidement : court-circuit sur la sortie.

Comment nettoyer le capteur ?

Les dépôts sur la sonde peuvent altérer la mesure. Nettoyez délicatement la sonde avec un chiffon doux et un produit non agressif. Après nettoyage, il est conseillé d'effectuer un nouveau réglage vide et plein pour retrouver une précision optimale.

Quelles sont les conditions de température et de pression ?

Température ambiante et du fluide : 0…+65 °C (0…+35 °C pour l'eau et les fluides aqueux). Pression maxi de la cuve avec accessoire de montage : 0,5 bar. Ces valeurs ne doivent pas être dépassées.

Le capteur peut-il détecter tous les liquides ?

Il détecte les fluides ayant une constante diélectrique > 1,8, conducteurs ou non. Il n'est pas adapté aux acides ni aux alkalis. Évitez les fluides non conducteurs laissant des dépôts conducteurs (ex : huile avec poussières métalliques) car ils peuvent perturber la commutation.

Quelles sont les versions disponibles (longueurs de sonde) ?

Le LI2043 a une longueur de sonde (L) de 481 mm. D'autres modèles de la série existent : LI2042 (L=273 mm) et LI20 (L=132 mm). Choisissez la longueur adaptée à votre cuve.

MODE D'EMPLOI LI2043 IFM

Détecteur de niveau capacitive

LI2

1 Fonctionnement et caractéristiques................... page 28 2 Montage......................................................... page 29 3 Raccordement électrique............................. page 29 4 Programmation............................................. page 30 5 Mise en service / Fonctionnement.................... page 32 6 Données techniques.............................................................. page 33 Dimensions page 33

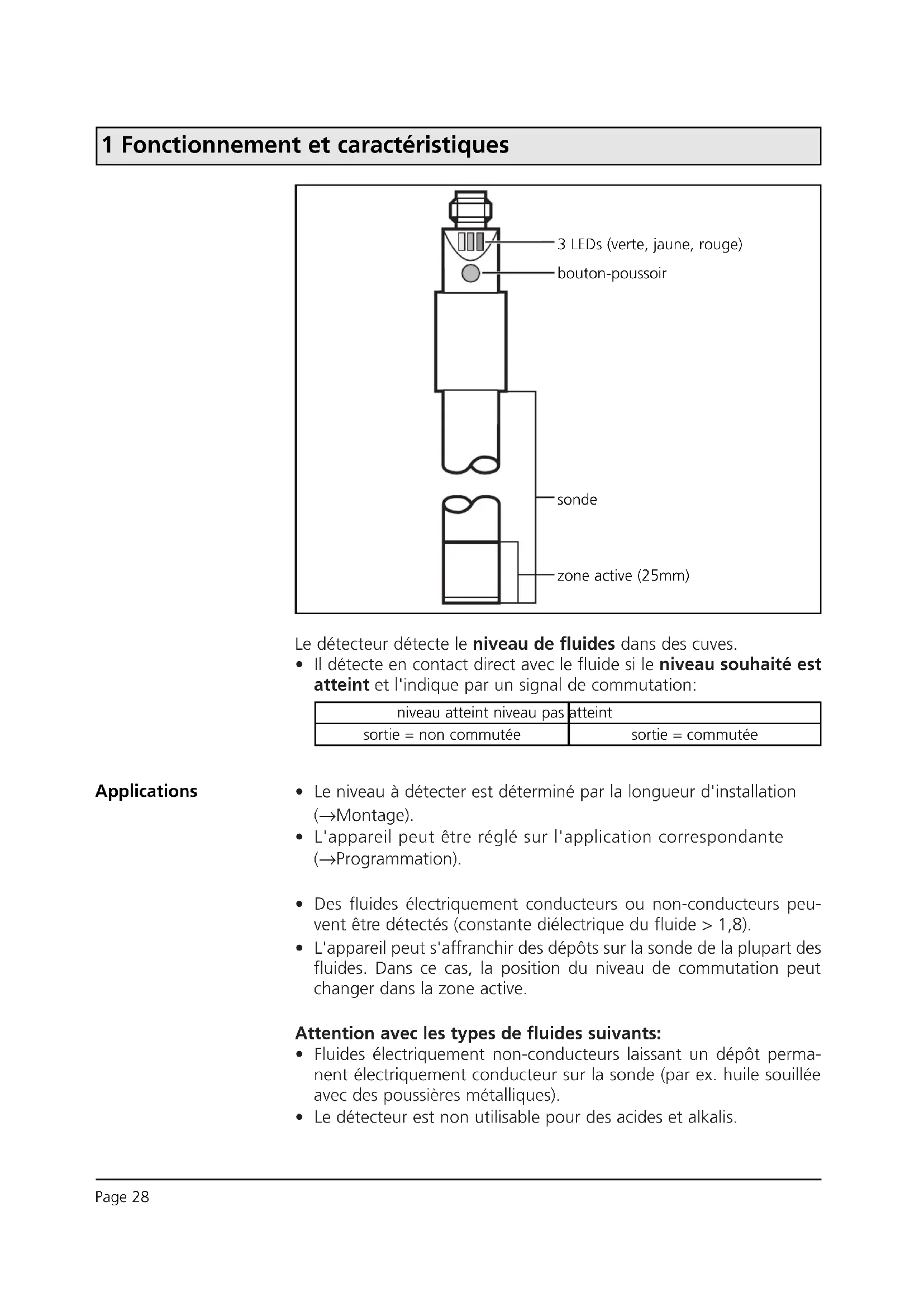

1 Fonctionnement et caractéristiques

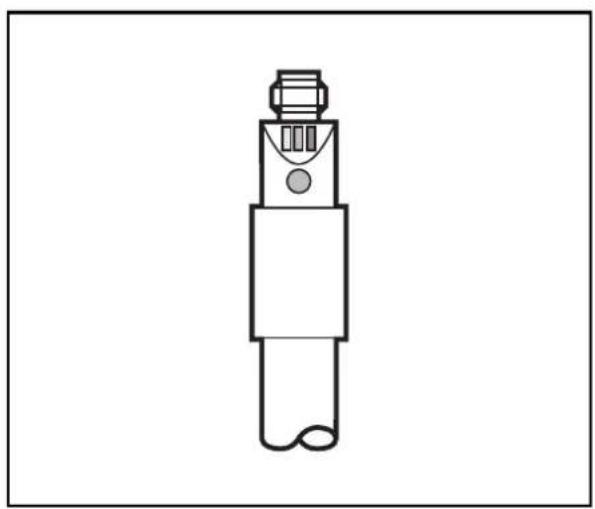

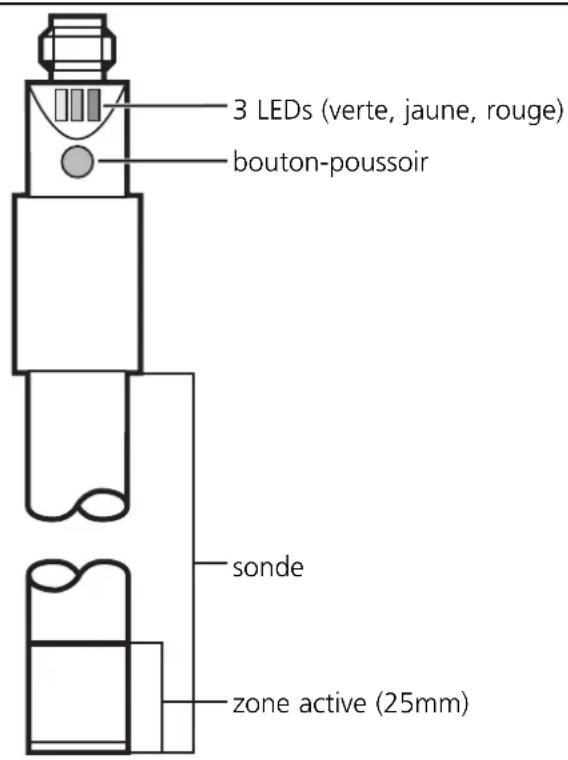

3 LEDs (verte, jaune, rouge) bouton-poussoir sonde zone active (25mm)

Le détecteur détecte le niveau de fluides dans des cuves.

- Il détecte en contact direct avec le fluide si le niveau souhaité est atteint et l'indique par un signal de commutation:

niveau atteint niveau pas atteint
sortie = non commutée	sortie = commutée

Applications

• Le niveau à détecter est déterminé par la longueur d'installation (→Montage).
• L'appareil peut être réglé sur l'application correspondante (→Programmation).
• Des fluides électriquement conducteurs ou non-conducteurs peuvent être détectés (constante diélectrique du fluide > 1,8).
• L'appareil peut se débarrasser des dépôts sur la sonde de la plupart des fluides. Dans ce cas, la position du niveau de commutation peut changer dans la zone active.

Attention avec les types de fluides suivants:

• Fluides électriquement non-conducteurs laissant un dépôt permanent électriquement conducteur sur la sonde (par ex. huile souillée avec des poussières métalliques).
• Le détecteur est non utilisable pour des acides et alkalis.

2 Montage

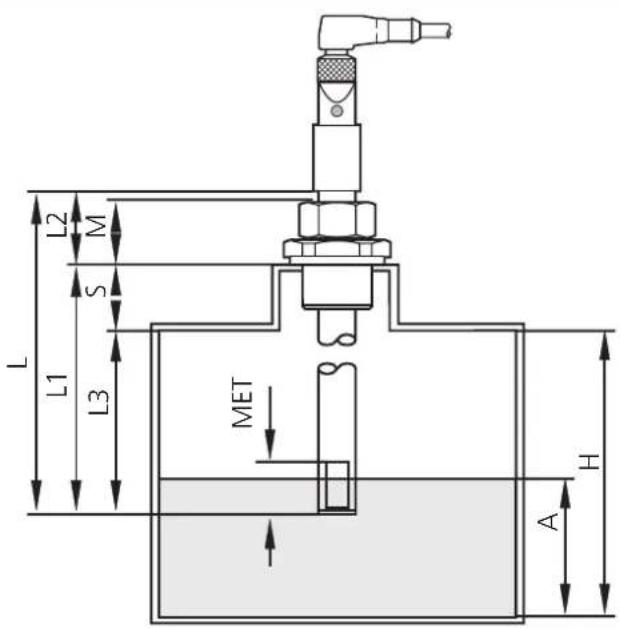

A = niveau de réponse H = hauteur de la cuve L = longueur de la sonde L1 = longueur d'installation L2 = longueur extérieure L3 = longueur de montage M = hauteur adaptateur S = hauteur du collet MET = profondeur d'immersion maxi (= zone active, 25mm)

Monter l'appareil verticalement par le haut dans la cuve.

Longueur de montage (L3) : min. 60MM.

Utiliser un accessoire de montage ifm (No de command. E43000 - E43006) pour un montage sûr et facile.

Pression max. du récipient si monté avec les accessoires de montage: 0,5bar.

• En cas de montage dans des cuves plastiques, monter l'appareil au milieu de la cuve, si possible.
• En cas de montage dans des cuves métalliques, la distance entre le détecteur et la paroi / le fond de la cuve doit être au minimum de 20mm.
• Si plusieurs appareils sont montés dans une cuve, la distance entre eux doit être au minimum de 200mm.

3 Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension avant le raccordement. Schéma de branchement :

Après le montage, régler l'appareil sur la cuve vide.

1	Vider la cuve jusqu'à ce quele fluide soit éloigné d'au moins 20mm de la zone active.
2		Appuyer sur lebouton de programmationjusqu'à ce que laLED verte clignote(= l'appareil est en mode de réglage)Après le réglage la LED verte est alluméecontinuellement (=l'appareil est en mode defonctionnement).*

• Pendant le réglage vide, l'appareil détermine une valeur mesurée pour l'état vide,
• Il génère automatiquement une valeur hypothétique pour l'état plein (à partir de la valeur mesurée pour l'état vide et d'une différence de signal prédéfinie en usine).
• Ensuite, il met le seuil de commutation optimal entre les deux valeurs.

Réglage plein

Pour obtenir le réglage optimal de l'appareil pour votre application, il est recommandé d'effectuer un réglage plein en plus d'un réglage vide.

1	Remplir la cuvejusqu'à ce que la zone active soit couverte par le fluide.
2		Appuyer sur le bouton de programmation jusqu'à ce que laLED verte clignote rapidement.(= l'appareil est en mode de réglage)La LED clignote d'abord lentement (env. 1Hz),après 5s elle clignote deux fois plus vite (env. 2Hz).
		Après le réglage les LED verte et jaune sont allumées continuellement (= l'appareil est en mode de fonctionnement).*

• Pendant le réglage plein, l'appareil adopte la valeur mesurée de l'état vide déterminée pendant le réglage vide,
• il détermine une valeur mesurée pour l'état plein et
• il met le seuil de commutation optimal entre les deux valeurs.

Vous pouvez répéter le réglage plein aussi souvent que souhaité. La valeur mémorisée pour l'état vide n'est pas effacée par le réglage plein.

En cas d'un nouveau réglage vide, les valeurs définies auparavant sont effacées/remplacées par les nouvelles valeurs déterminées.

De ce fait, effectuer d'abord toujours le réglage vide, ensuite le réglage plein.

Message d'erreur

Si le réglage n'est pas possible, la LED rouge clignote rapidement après la tentative de réglage (env. 2 Hz).

Pour effacer ce message d'erreur, appuyer sur le bouton-poussoir une fois ou mettre l'installation hors tension et de nouveau sous tension. Les valeurs de réglage précédentes restent inchangées.

Éliminer la cause de l'erreur et effectuer ensuite un nouveau réglage. Éviter des erreurs de manipulation éventuellement faites.

Causes possibles d'une erreur de réglage:

• La différence de signal entre l'état vide et l'état plein est trop faible (p. ex. réglage sur l'état vide et l'état plein sans le changement de niveau nécessaire; ou densité trop faible du fluide).
• Le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (p. ex. réglage de l'état vide en état plein et ensuite le réglage de l'état plein en état vide).
• Erreur lors du réglage vide (par ex. distance entre le fluide et la zone active trop faible ou réglage vide effectué en contact direct avec un fluide électriquement conducteur (par ex. eau)).

Des défauts de l'appareil peuvent également perturber le réglage et causer un message d'erreur :

• Erreur électronique ou endommagement de l'appareil au niveau de la zone de détection.
• Erreur interne (ne peut être effacée qu'en mettant l'installation brièvement hors tension, reset hardware).

Blocage / déblocage

Les valeurs réglées mémorisées peut être verrouillée afin d'éviter une fausse programmation non intentionnelle : Appuyer sur le bouton-poussoir pendant 10s. La LED verte clignote lentement, puis après 5s rapidement. Dès qu'elle s'éteint de nouveau, l'appareil est verrouillé. Ensuite la LED verte est allumée, l'appareil est en mode de fonctionnement.

Pour déverrouiller, appuyer sur le bouton de programmation pendant 10s. Après 10s, toutes les LED s'éteignent brièvement, l'appareil est déverrouillé.

Appareil livré : non bloqué.

5 Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

Vider et remplir la cuve et vérifier si l'appareil commute correctement et si les opérations sont correctement indiquées par les LED.

Affichage par LED :

LED verte allumée	l'appareil est opérationnel
LED jaune allumée	sortie de commutation en état passant
LEDs jaune et rouge clignotent rapidement (env. 2Hz)	court-circuit sortie de commutation
LED rouge allumée	contrôle de fonction
LED rouge clignote rapidement (env. 2Hz)	défaut interne, erreur de réglage

Contrôle de fonction

La LED rouge n'indique aucun mauvais fonctionnement de l'appareil, elle indique que le signal interne se trouve près du seuil de commutation. 2 cas peuvent être distingués:

- Fonctionnement normal/fonctionnement sûr

La LED rouge est allumée temporairement si le niveau de la matière s'approche du niveau de réponse ou tombe en-dessous du niveau de réponse.

- Avertissement d'un mauvais fonctionnement possible

Si la LED rouge est allumée continuellement, les conditions de travail ne sont plus optimales.

En raison des dépôts de souillure sur la sonde, par exemple, le niveau de commutation peut avoir changé dans la zone active.

Vous pouvez prendre des mesures préventives afin d'éviter un mauvais fonctionnement. Effectuer par ex. un nouveau réglage ou nettoyer l'appareil.

6 Données techniques

Tension d'alimentation [V] .... 10 ... 36 DCCourant de sortie [mA] .... 250;Protection courts-circuits;Protection inversion de polarité / Protection surchargesChute de tension [V] .... < 2,5Consommation [mA] .... < 13 (24V DC)Fréquence de commutation [Hz] .... 5

Pression max. de la cuve [bar] .... 0,5(si monté avec les accessoires de montage)

Boîtier.... PP (polypropylène)Matières en contact avec le fluide.... PP (polypropylène)Température ambiante [°C].... 0...+65 / 0...+35*Température du fluide [°C].... 0...+65 / 0...+35*Protection.... IP 67, IICEMCEI 1000-4-2 / EN 61000-4-2: décharge dans l'air / 8kV décharge au contactCEI 1000-4-3 / EN 61000-4-3:.... 10V/m, 80 ... 1000MHzCEI 1000-4-4 / EN 61000-4-4:.... 2kV pince de couplageCEI 1000-4-6 / EN 61000-4-6:.... 10;, 0,15 ... 80MHzCEI 255-5:.... 1kV

* En cas d'emploi dans l'eau et des fluides aqueux

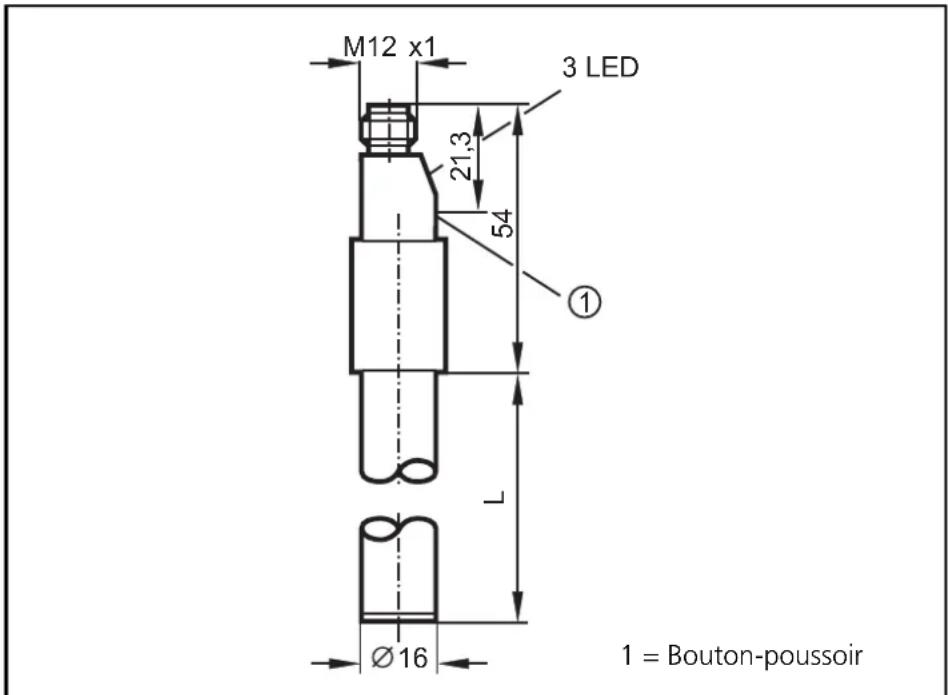

Dimensions

			LI2043LI2042LI20
L = longueur du tube de la sonde [mm]			481273132
