Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KH7001
Principe de détection	Capacitif
Type de détection	Sans contact
Portée nominale (Sn)	8 mm
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau, matériaux aqueux
Type de montage	Non encastré
Accessoires fournis	Équerre de fixation
Distance face active - bride	15 mm
Raccordement électrique	3 fils (brun +, bleu -, noir sortie)
Fonction de sortie	NO/NF réglable
Indicateur de commutation	LED (allumée si sortie commutée)
Réglage de la portée	Oui, par potentiomètre
Zone de dégagement	Requise autour de la face active
Distances entre détecteurs	Respecter les distances minimales (voir notice)
Conditions d'installation	Face active dégagée de dépôts et corps étrangers
Précautions	Éviter les sources de champs de forte intensité (talkie-walkies)
Sécurité	Mettre hors tension avant raccordement
Entretien	Nettoyer régulièrement la face active et la zone de dégagement
Utilisation	Détection de présence de divers matériaux

FOIRE AUX QUESTIONS - KH7001 IFM

Comment régler la sensibilité du détecteur KH7001 ?

Introduisez le matériau à détecter dans la zone de détection sûre, puis réduisez la portée jusqu'à ce que la LED s'éteigne (mode NO) ou s'allume (mode NF). Ensuite, augmentez la portée jusqu'à ce que la LED s'allume (NO) ou s'éteigne (NF). Ne dépassez pas la portée nominale Sn de 8 mm.

Quelle est la portée de détection pour l'eau ?

La portée nominale Sn de 8 mm est mesurée sur une plaque mise à la terre ou sur l'eau. Pour d'autres matériaux, la portée peut être inférieure à 8 mm.

Que faire si la LED ne s'allume pas ?

Vérifiez d'abord le raccordement électrique (fils brun, bleu, noir) et l'alimentation. Assurez-vous que le détecteur est correctement monté et que la face active est dégagée de tout dépôt. Si le problème persiste, consultez la notice.

Puis-je détecter du plastique avec ce détecteur ?

Oui, le détecteur KH7001 détecte presque tous les plastiques, ainsi que le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et les matériaux aqueux.

Comment monter le détecteur correctement ?

Montez le détecteur avec l'équerre de fixation livrée. La distance entre la face active et la bride doit être de 15 mm. Le montage est non encastré. Respectez une zone de dégagement autour de la face active et les distances minimales entre plusieurs détecteurs.

Quels sont les fils de raccordement ?

Les couleurs des fils sont : BN = brun (alimentation +), BU = bleu (alimentation -), BK = noir (sortie). Raccordez strictement selon les indications de l'étiquette.

Quelle est la différence entre NO et NF ?

En mode NO (normalement ouvert), la sortie commute lorsque le matériau est détecté. En mode NF (normalement fermé), la sortie commute lorsque le matériau n'est pas détecté. Le réglage se fait via la procédure décrite dans la notice.

Comment nettoyer la face active ?

Nettoyez régulièrement la face active et la zone de dégagement pour enlever tout dépôt ou corps étranger. Assurez-vous que l'appareil est hors tension avant le nettoyage.

Puis-je utiliser plusieurs détecteurs côte à côte ?

Oui, mais respectez les distances minimales indiquées dans la notice pour éviter les interférences. Ces distances dépendent du type de montage et de l'environnement.

Que faire si le détecteur détecte des matériaux indésirables ?

Réduisez la sensibilité en ajustant la portée via le potentiomètre. Assurez-vous que la face active est dégagée et qu'aucun objet étranger ne se trouve dans la zone de détection. Si le problème persiste, vérifiez l'installation et l'environnement.

MODE D'EMPLOI KH7001 IFM

Détecteur de proximité capacitif KA

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau ; en cas d'autres matériaux, portée inférieure à 8 mm).

Montage

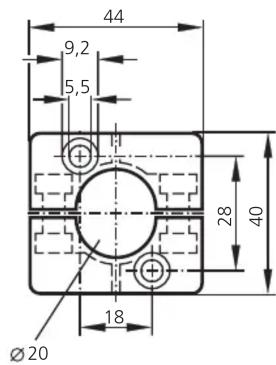

Monter le détecteur de proximité avec l'équerre de fixation livrée. Distance entre la face active et la bride : 15mm.

Montage non encastré.

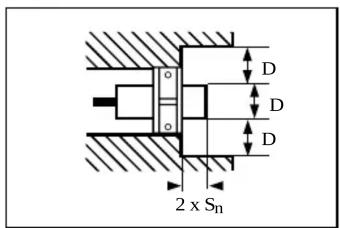

Zone de dégagement autour de la face active:

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils : BN = brun, BU = bleu, BK = noir.

Réglage

	NO NF
1.	Introduire le matériau à détecter dans la zone de détection sûre.
	→ La LED est allumée.	→ La LED s’éteigne.
2.	Réduire la portée jusqu’à ce que la LED s’éteigne..	Réduire la portée jusqu’à ce que la LED est allumée.
3.	Augmenter la portée jusqu’à ce que la LED est allumée.	Augmenter la portée jusqu’à ce que la LED s’éteigne.

Ne pas augmenter la portée au-dessus de Sn.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et la zone de dégagement doivent être dégagées de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.
• Ne pas faire fonctionner des appareils à champ de grande intensité (par exemple talkie-walkies) à proximité immédiate des détecteurs.
