OW5011 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température infrarouge
Marque	IFM
Modèle	OW5011
Température de commutation	350°C ou 750°C selon la version
Alimentation	10-36 V DC
Type de sortie	PNP, NPN ou AC/DC selon câblage
Raccordement électrique	3 fils : BN (brun), BU (bleu), BK (noir) ; GN/YE (vert/jaune) pour AC/DC
Protection	IP67
Température ambiante	-25°C à 80°C
Matériau du boîtier	Inox
Dimensions	M18 x 1, longueur 60 mm
Poids	Environ 100 g
Distance de détection maximale	Jusqu'à 5 m (avec pertes radiatives au-delà)
Angle d'ouverture	Variable selon la configuration (calculable via formule)
Diamètre de détection	Dépend de la distance et de l'angle (formule fournie)
Fixation	Par socle de montage (réf. E20426 en option)
Accessoire recommandé	Manchon protecteur E20427 pour environnements sévères
Entretien et nettoyage	Nettoyage de l'optique par air comprimé via le manchon protecteur
Sécurité	Mise hors tension avant raccordement ; fusible recommandé ; sortie AC/DC non protégée contre les courts-circuits
Informations générales	Détecte le rayonnement thermique d'objets pour commutation ou surveillance de température

FOIRE AUX QUESTIONS - OW5011 IFM

Quelle est la température de commutation du OW5011 ?

Le OW5011 peut être configuré pour une température de commutation de 350°C ou 750°C selon la version de l'appareil.

Comment installer le détecteur infrarouge ?

Orientez le détecteur vers l'objet cible et fixez-le à l'aide du socle de montage (réf. E20426). Assurez-vous que la température de l'objet dépasse au moins la température de commutation.

Quel est le schéma de raccordement électrique ?

Le raccordement se fait via trois fils : BN (brun) pour l'alimentation, BU (bleu) pour la masse, BK (noir) pour la sortie. Pour la version AC/DC, un fil GN/YE (vert/jaune) est également présent. Consultez le schéma dans la notice.

Que faire en cas de rayonnement thermique parasite ?

Si des rayonnements parasites (par ex. de fours) perturbent le fonctionnement, utilisez un détecteur avec une température de commutation plus élevée ou un manchon protecteur (réf. E20427).

Comment calculer le diamètre de détection ?

Utilisez la formule : d = 2 × L × tan(α/2) + Ø, où L est la distance de détection, α l'angle d'ouverture et Ø le diamètre de l'optique. Un diagramme est fourni dans la notice.

Quelle est la portée maximale de détection ?

La portée maximale est d'environ 5 mètres. Au-delà, les pertes radiatives dans l'air nécessitent une température d'objet nettement supérieure à la température de commutation.

Peut-on utiliser cet appareil avec des objets à basse température ?

Non, la température de l'objet doit au moins être égale à la température de commutation (350°C ou 750°C). Cet appareil est conçu pour des objets chauds.

Comment nettoyer l'optique ?

Environnements poussiéreux ou humides : utilisez le manchon protecteur (E20427) et injectez de l'air comprimé pour nettoyer la lentille.

Que faire en cas de court-circuit sur la sortie AC/DC ?

La sortie AC/DC n'est pas protégée contre les courts-circuits ; un court-circuit peut détruire l'appareil immédiatement. Utilisez un fusible externe comme recommandé.

Où trouver les accessoires comme le socle de montage ou le manchon protecteur ?

Les références sont : socle de montage E20426 et manchon protecteur E20427. Ils sont disponibles auprès du fabricant IFM ou de ses revendeurs agréés.

MODE D'EMPLOI OW5011 IFM

efector60

OWS / OWL

Fonctionnement et caractéristiques

Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissent en signaux de commutation.

Ils sont utilisés pour détecter des objets ou surveiller la température.

Température de commutation 350°C / 750°C (en fonction du type d'appareil).

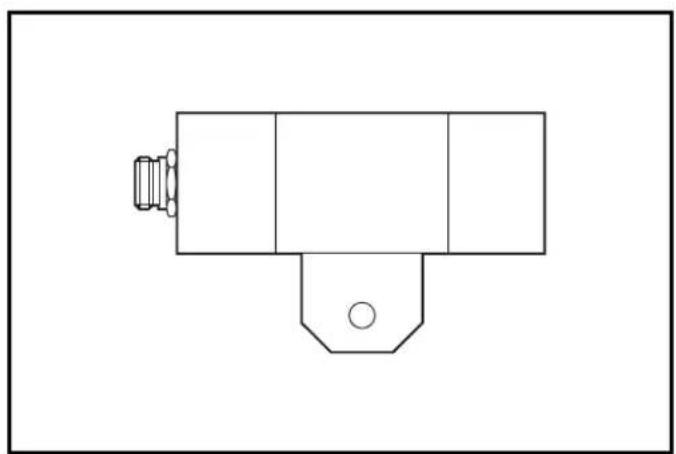

Montage

Orienter le détecteur en direction de l'objet à détecter et le monter. Un socle de montage est disponible en accessoire (référence E20426).

La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détection qui dépend de l'angle d'ouverture et de la distance de détection doit être couverte.

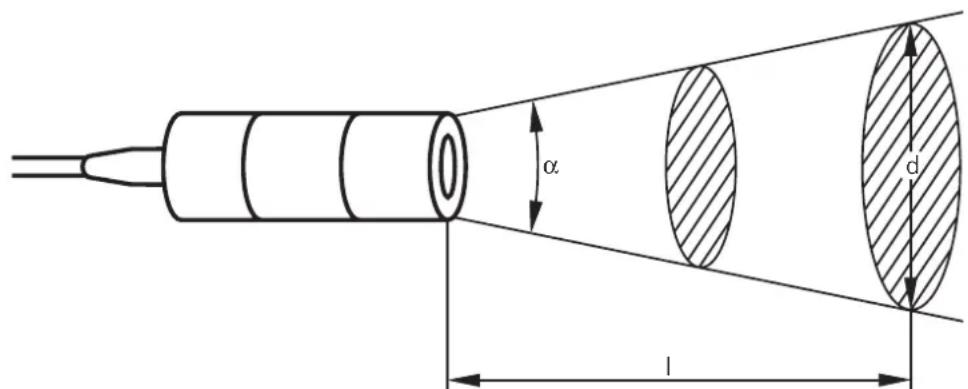

Calcul: diamètre de détection/distance de détection/angle d'ouverture

$$ \begin{array}{l} d = 2 \times / x \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$

$$ \alpha = 2 \times \tan^{-1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \begin{array}{l} \alpha = \text{angle} \\ \mid = distance\ de\ detection \\ d = diametre\ de\ detection \\ \varnothing = \text{diametre} \\ \end{array} $$

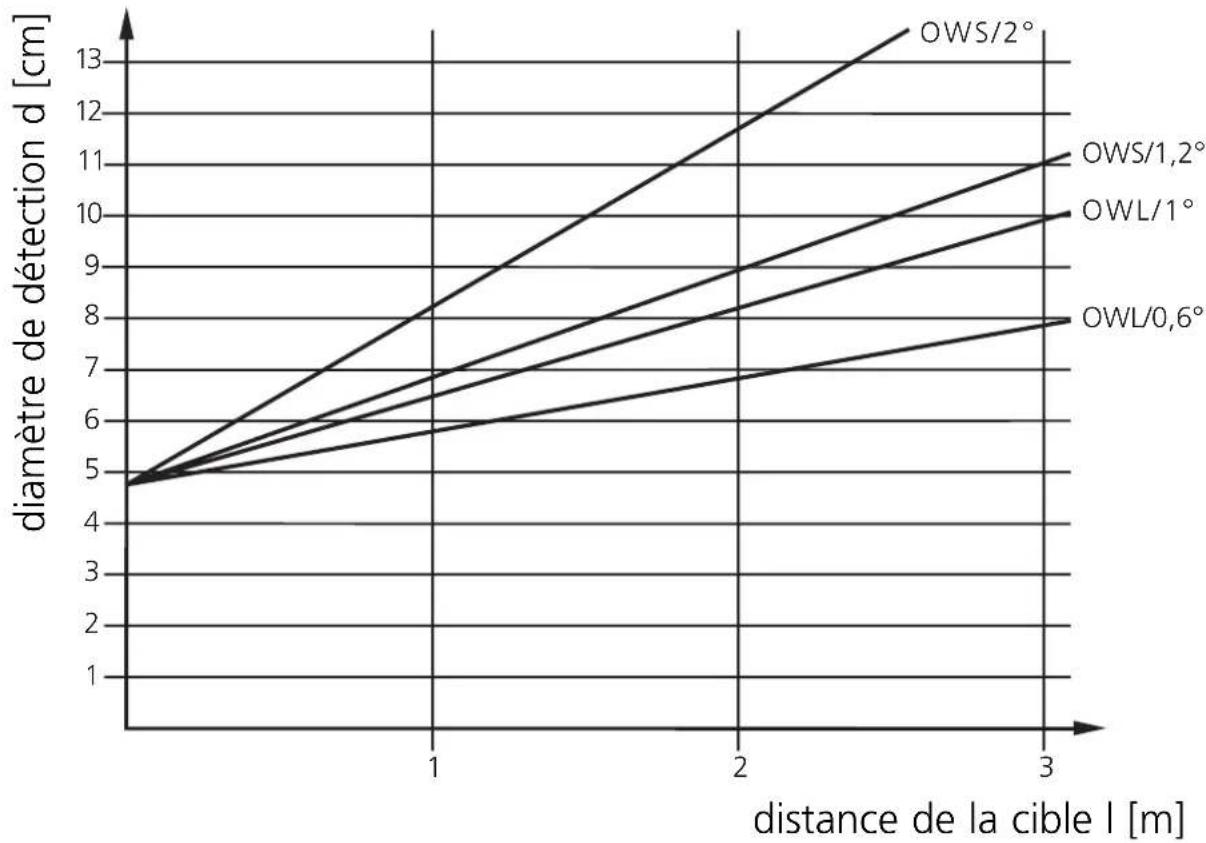

Diagramme concernant les distances de détection:

En cas de portées supérieures à 5m, il faut tenir compte des pertes de radiation au travers de l'air. Pour cette raison, la température de l'objet doit être nettement supérieure à la température de commutation du détecteur.

Raccordement électrique

Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

DC PNP

DC NPN

AC/DC*

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

*Sortie: non protégée contre les courts-circuits.

Un court-circuit peut détruire l'appareil immédiatement.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan (par ex. fours), des appareils avec une température de commutation plus haute doivent être utilisés.

En cas de conditions environnantes sévères (par ex. poussières, vapeur) ou en cas de rayonnement thermique parasite de l'environnement, utiliser les détecteurs d'infrarouges avec un manchon protecteur (référence E20427). Introduire l'air comprimé dans le manchon protecteur pour nettoyer l'optique.
