KN5118 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de niveau capacitif
Marque	IFM
Modèle	KN5118
Alimentation	10-30 V DC (estimation typique)
Fonction principale	Contrôle de niveau de liquides et matières en vrac sèches
Raccordement électrique	Connecteur ou câble, fils BN (brun), BU (bleu), BK (noir)
Sortie de commutation	Normalement ouvert (NO) ou normalement fermé (NF), réglable par inversion de polarité
Réglage	Automatique par bouton-poussoir ; réglage vide et plein possibles
Affichage LED	Verte (opérationnel, modes réglage), Jaune (état sortie), Rouge (erreur, avertissement)
Sécurité	Verrouillage électronique pour éviter les manipulations non autorisées
Montage	Boîtier fileté, montage sur cuve
Entretien	Nettoyage si dépôts ; nouveau réglage si conditions changent
Messages d'erreur	LED rouge clignotante (2 Hz) : erreur de réglage ou signal trop faible ; LED verte+rouge clignotantes (2 Hz) : court-circuit

FOIRE AUX QUESTIONS - KN5118 IFM

Comment effectuer le réglage sur l'état vide ?

Assurez-vous que la cuve est vide. Appuyez sur le bouton-poussoir de programmation avec un objet non pointu jusqu'à ce que la LED verte clignote lentement (1 Hz). Relâchez ensuite le bouton. Le réglage vide est mémorisé.

Comment effectuer le réglage sur l'état plein ?

Remplissez la cuve de manière à ce que le détecteur détecte le fluide. Appuyez sur le bouton-poussoir de programmation jusqu'à ce que la LED verte clignote rapidement (2 Hz). Relâchez le bouton. Ce réglage est recommandé pour une fiabilité maximale.

Que faire si la LED rouge clignote après un réglage ?

La LED rouge clignotante (2 Hz) indique une erreur de réglage. Appuyez brièvement sur le bouton-poussoir ou mettez l'installation hors tension puis sous tension. Les réglages réussis restent inchangés. Causes possibles : différence de signal trop faible ou ordre de réglage incorrect.

Comment verrouiller le détecteur pour éviter des modifications non autorisées ?

Maintenez le bouton-poussoir de programmation enfoncé pendant au moins 10 secondes. La LED verte s'éteint, indiquant le verrouillage. Toutes les fonctions de programmation sont bloquées.

Comment déverrouiller le détecteur ?

Maintenez à nouveau le bouton-poussoir de programmation enfoncé pendant au moins 10 secondes. La LED verte s'allume, indiquant le déverrouillage. Les fonctions de programmation sont de nouveau actives.

Comment inverser la fonction de sortie de normalement ouvert à normalement fermé ?

Mettez l'appareil hors tension. Inversez la polarité de la tension d'alimentation (par exemple, échangez les fils BN et BU). Remettez sous tension. La sortie commute désormais en mode inverse.

Que signifie une LED rouge allumée en continu ?

La LED rouge allumée en continu indique que les conditions de travail ne sont pas optimales (ex. dépôts de saleté, changement de portée). Effectuez un nouveau réglage ou nettoyez le détecteur pour prévenir un dysfonctionnement.

Que faire si la LED verte et la LED rouge clignotent rapidement ensemble ?

Cela indique un court-circuit sur la sortie de commutation. Vérifiez le câblage et les charges connectées. Corrigez le problème et réinitialisez l'appareil en mettant l'installation hors tension brièvement.

Les réglages effectués sont-ils conservés en cas de coupure de courant ?

Oui, les réglages mémorisés (vide, plein, verrouillage) sont conservés même après une coupure de courant. L'appareil reprend son fonctionnement avec les paramètres sauvegardés.

Quels sont les types de fluides détectables ?

Le détecteur de niveau capacitif IFM KN5118 convient pour les liquides et les matières en vrac sèches, comme les granulés plastiques. Il contrôle le niveau dans des cuves en fonction de la constante diélectrique du produit.

MODE D'EMPLOI KN5118 IFM

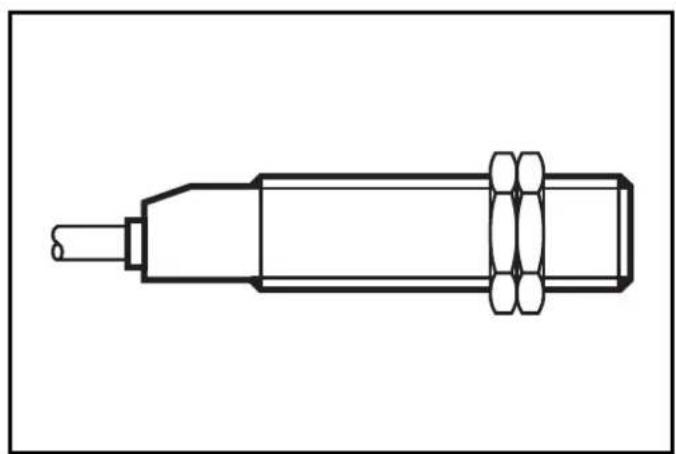

KNM

1 Fonctionnement et caractéristiques 16 2 Raccordement électrique 16 3 Montage 17 4 Manipulation 17 5 Programmation 17 6 Mise en service/Fonctionnement 21

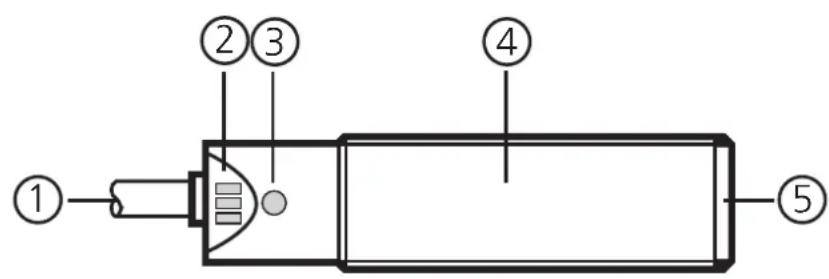

(1) raccordement électrique (connecteur ou cable) (2) LED rouge, jaune, verte (3) bouton-poussoir programmation (4) boîtier fileté (5) face active

1 Fonctionnement et caractéristiques

Le détecteur de niveau capacitif contrôle les niveaux de liquides et de matières en vrac sèches dans des cuves, des granulés plastiques de préférence. En fonction du réglage effectué et de la position de montage, le détecteur donne un signal de commutation si le niveau actuel passe en dessous ou au-dessus du niveau sélectionné.

• Réglage automatique sur le fluide à détecter par bouton-poussoir de programmation.

2 Raccordement électrique

Mettre l'installation hors tension. Raccorder le détecteur (voir l'étiquette).

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

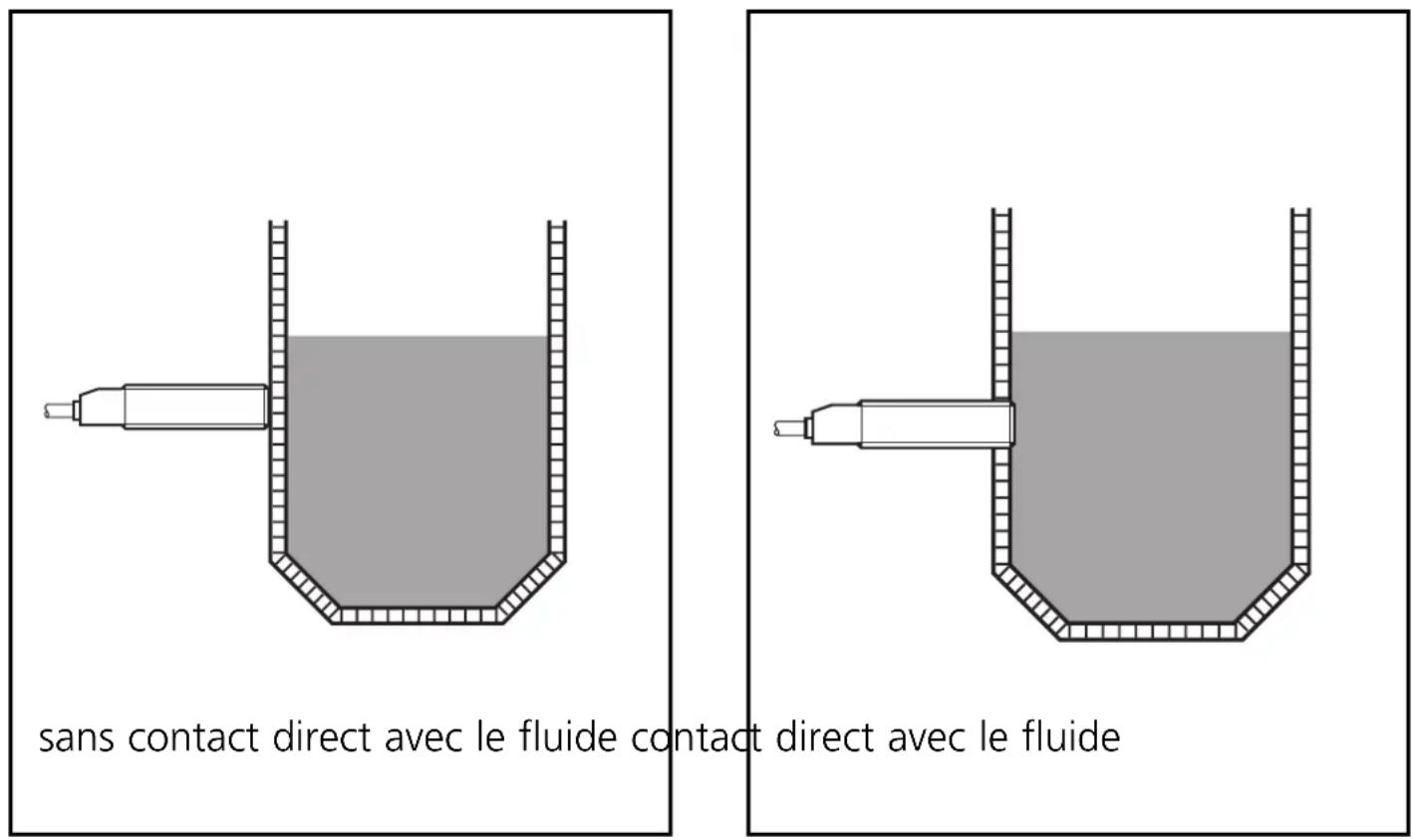

3 Montage

Monter le détecteur de niveau selon la figure et le programmer ensuite.

4 Manipulation

Régler le détecteur. Pour ainsi faire, appuyer sur le bouton-poussoir programmation avec un objet non pointu.

Mode de fonctionnement

Directement après la mise sous tension, le détecteur de proximité se trouve en mode de fonctionnement. Dans ce mode, toutes les fonctions standards du détecteur sont actives.

De plus, les réglages suivants peuvent être effectués sur le détecteur:

mode de réglage

réglage du seuil de commutation sur l'état vide et l'état plein

mode de verrouillage

blocage électronique pour éviter des manipulations non intentionnelles

• réglage de la fonction de sortie en normalement fermé ou normalement ouvert

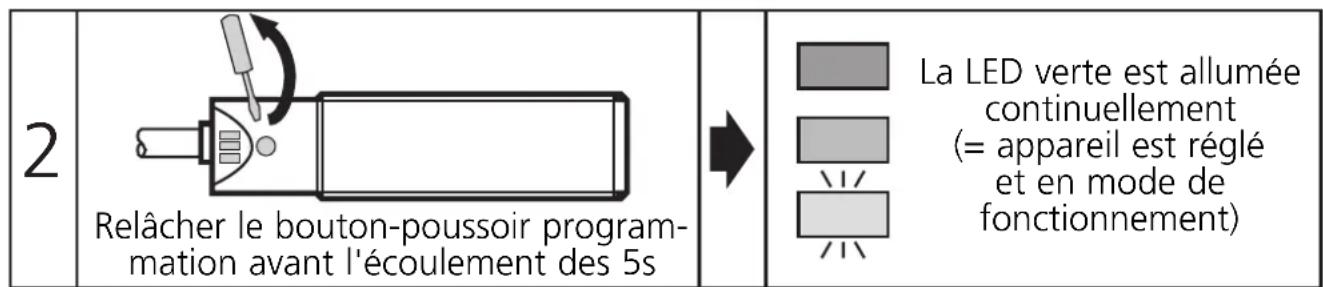

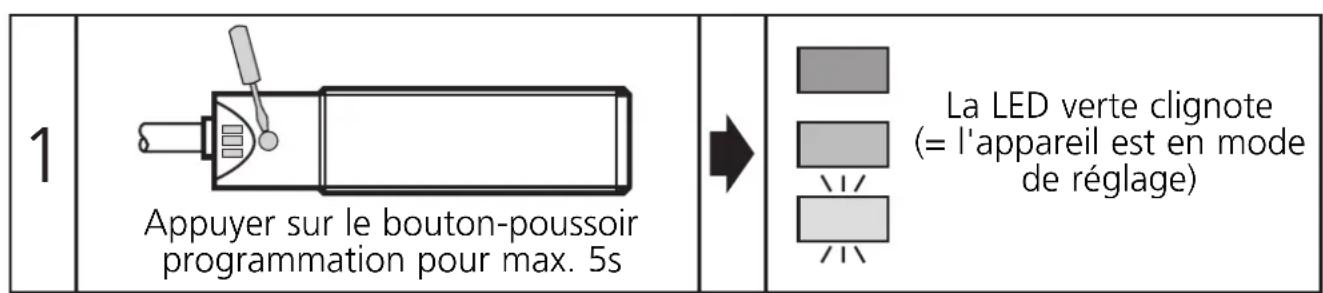

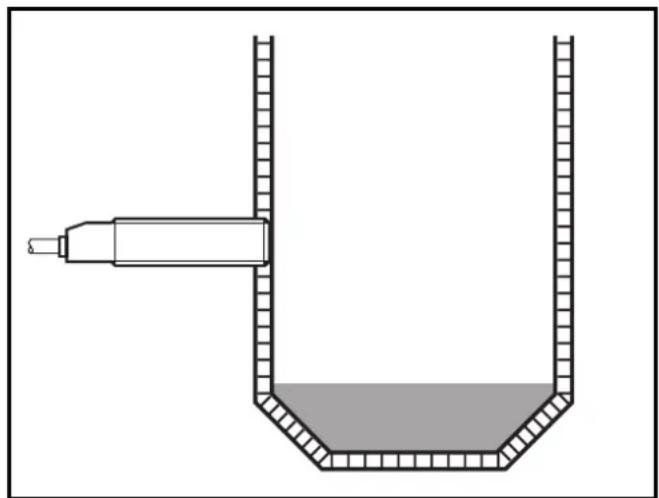

Mode de réglage vide

Le détector est réglé sur le cuve vide. Si le fluide est détecté, le signal de commutation change.

Ensuite, effectuer les étapes 1 et 2.

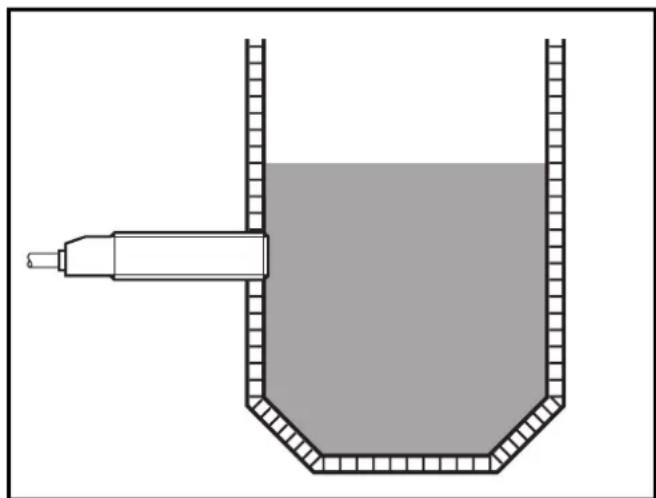

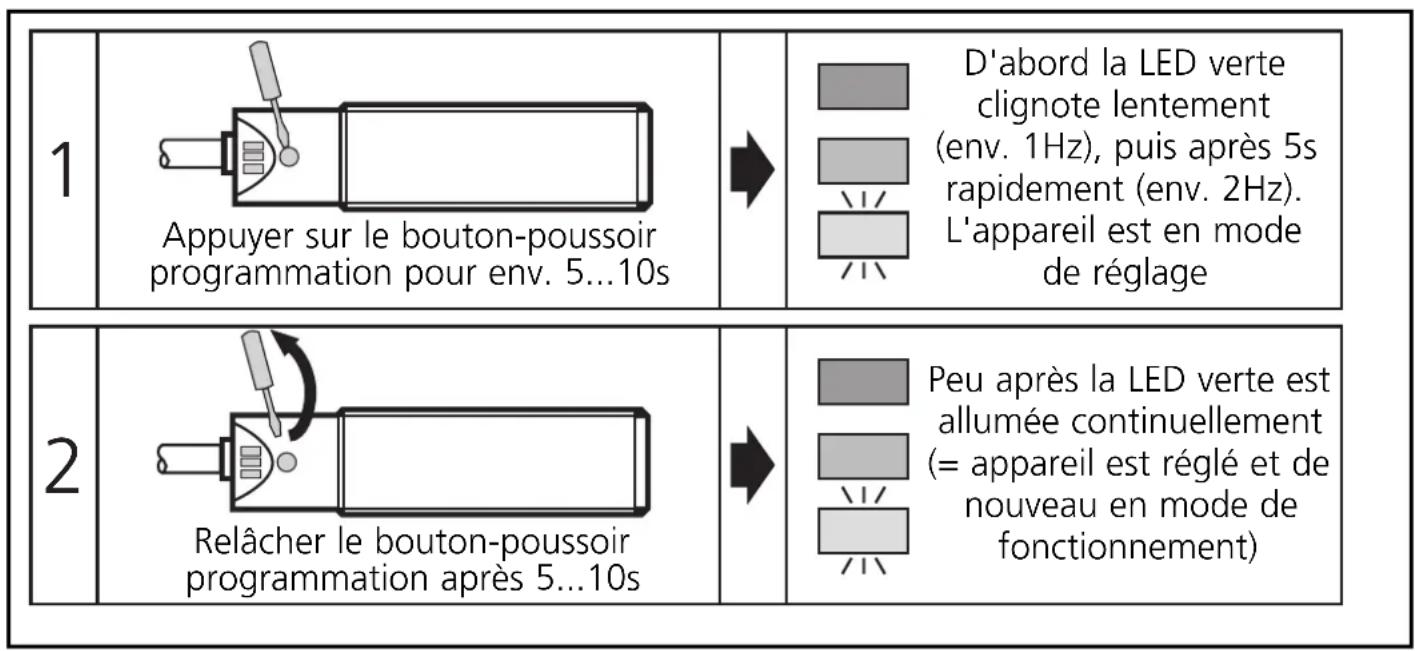

Mode de réglage plein

Remplir la cuve de sorte que le détecteur détecte le fluide.

Remarque:

Le réglage sur l'état plein n'est pas absolument nécessaire pour le fonctionnement du détecteur, il est cependant recommandé. Sur la base de la combinaison réglage vide/plein, le microprocesseur interne peut déterminer la position optimale des seuils de commutation entre les deux états. Si vous effectuez le réglage sur l'état vide et plein, une fiabilité maximale pour votre application est garantie.

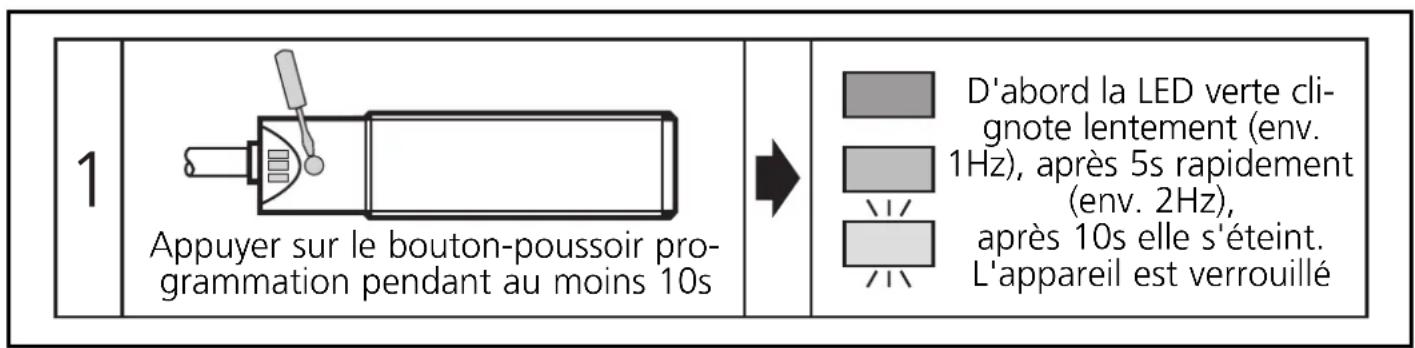

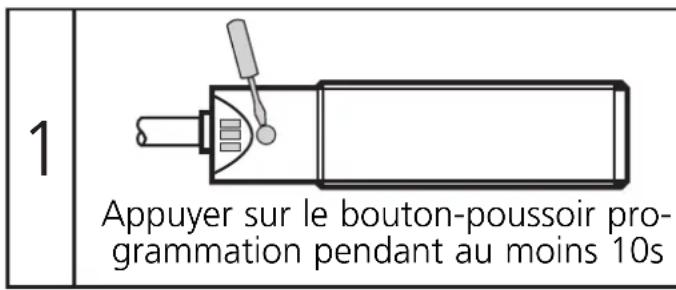

Mode de verrouillage

Les valeurs régles mémorisées peuvent être protégées contre une programme non autorisée comme suit : (état de sortie verrouillé) :

Si le bouton-poussoir programmation est relâché, l'appareil est verrouillé et toutes les fonctions de programmation sont bloquées. L'appareil repasse en mode de fonctionnement.

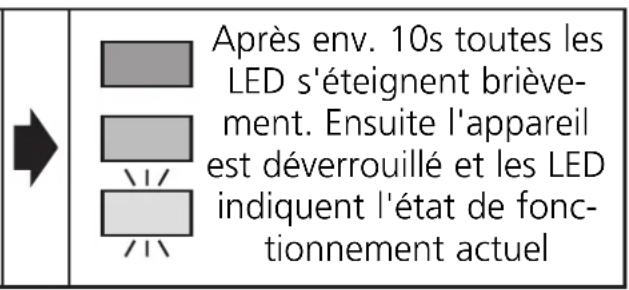

Si cette opération est effectuée en état verrouillé, la LED verte ne réagit d'abord pas afin d'éviter toute indication à une fonction cachée. Si vous souhaitez débloquer le verrouillage, procédez comme suit:

Si le bouton-poussoir programmation est relâché, l'appareil est déverrouillé et toutes les fonctions de programmation sont de nouveau actives. L'appareil retourne au mode de fonctionnement.

Réglage de la fonction de sortie en normalement fermé ou normalement ouvert

La sortie de commutation de l'appareil peut être utilisée comme contact normalement ouvert ou normalement fermé. D'abord, l'appareil doit être mis hors tension.

Pour changer la fonction de sortie, inverser la polarité de la tension d'alimentation.

Messages d'erreur

Si le réglage sur l'état vide/plein n'est pas possible, la LED rouge clignote rapidement (env. 2Hz) après la tentative de réglage.

Pour effacer ce message d'erreur, actionner le bouton-poussoir programmation une fois ou mettre l'installation brievement hors tension. Les valeurs de réglage mémorisées avec succès jusqu'à ce moment restent inchangées.

Raisons possibles pour un message d'erreur:

• la différence de signal entre l'état vide et l'état plein est trop faible (p. ex. réglage sur l'état vide et l'état plein sans le changement de niveau nécessaire)
• le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (p. ex. réglage de l'état vide en état plein et ensuite le réglage de l'état plein en état vide)
• réglage sur l'état vide hors de la zone de fonctionnement (p. ex. réglage sur l'état vide si le détecteur est en contact direct avec un fluide relié à la terre électriquement, avec la face active du détecteur immérçée dans l'eau)

Aide: Éviter l'erreur mentionnée et répéter le réglage.

D'autres erreurs:

• erreur électronique ou endommagement de l'appareil au niveau de la zone de détention
• erreur interne (ne peut être effacée qu'en mettant l'installation brièvement hors tension, reset hardware)

6 Mise en service / fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

LED verte	allumée = l'appareil est opérationnel clignote lentement (1 Hz) = mode de réglage vide clignote rapidement (2 Hz) = mode de réglage plein étéinte = mode de verrouillage
LED jaune	étéinte = sortie de commutation en état non passant allumée = sortie de commutation en état passant
LED rouge	clignote rapidement (2 Hz) = message d'erreur allumée = zone de fonctionnement non sûre
LED verte et LED rouge simultanément	clignotent rapidement (2Hz) = court-circuit sortie de commutation

La LED rouge n'indique aucun mauvais fonctionnement de l'appareil, elle indique que le signal interne se trouve près du seuil de commutation.

Deux cas peuvent être distingués:

- Fonctionnement normal/fonctionnement sur

La LED rouge est allumée temporairement lors du changement entre "présence de fluide" et "absence de fluide".

Avertissement d'un mauvais fonctionnement possible

Si la LED rouge est allumée continuellement, les conditions de travail ne sont plus optimales.

Par exemple un changement de la portée causé par des dépôts de souillure peut être détecté.

Vous pouvez prendre des mesures préventives afin d'éviter un mauvais fonctionnement. Effectuer par ex. un nouveau réglage ou nettoyer l'appareil.
