KA0002 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KA0002
Portée nominale (Sn)	8 mm
Matériaux détectés	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et matériaux aqueux
Mode de détection	Sans contact
Signal de sortie	Commutation (NO/NF)
Indication visuelle	LED (allumée lorsque sortie commutée)
Alimentation	10-30 V DC (estimation)
Type de montage	Non encastré
Accessoires fournis	Équerre de fixation
Distance face active - bride	15 mm
Zone de dégagement	3 x Sn autour de la face active
Distance entre détecteurs	Min. 2 x Sn
Raccordement électrique	3 fils : BN (brun), BU (bleu), BK (noir)
Réglage de portée	Par potentiomètre
Température de fonctionnement	-25°C à 70°C (estimation)
Indice de protection	IP67 (estimation)
Dimensions (approx.)	Longueur 44 mm, diamètre 20 mm
Poids (approx.)	50 g
Entretien et nettoyage	Garder la face active propre et sans dépôts
Sécurité	Mettre hors tension avant raccordement ; éviter champs intenses (talkie-walkies)
Pièces détachées	Non disponibles séparément
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - KA0002 IFM

Comment régler la portée du détecteur ?

Utilisez le potentiomètre de réglage de portée. Introduisez le matériau dans la zone de détection, puis ajustez jusqu'à ce que la LED s'allume (mode NO) ou s'éteigne (mode NF). Ne dépassez pas la portée nominale de 8 mm.

Quels matériaux sont détectés par le KA0002 ?

Il détecte les métaux, la plupart des plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux, sans contact.

Comment raccorder le détecteur ?

Mettez l'installation hors tension. Raccordez les fils selon les couleurs : BN (brun) = alimentation +, BU (bleu) = 0 V, BK (noir) = sortie. Respectez les indications de l'étiquette.

Que faire si la LED ne s'allume pas ?

Vérifiez le raccordement électrique, l'alimentation et la présence du matériau à détecter. Assurez-vous que la face active est propre et que la portée est correctement réglée.

Quelle distance minimale entre deux détecteurs de même type ?

La distance minimale entre deux détecteurs identiques est de 2 x Sn, soit 16 mm. Respectez aussi une zone de dégagement de 3 x Sn autour de chaque face active.

Peut-on utiliser ce détecteur pour détecter l'eau ?

Oui, il détecte l'eau et tous les matériaux aqueux. La portée nominale de 8 mm est mesurée sur une plaque mise à la terre ou sur l'eau.

Comment nettoyer la face active du détecteur ?

Nettoyez la face active avec un chiffon doux et sec. Évitez les solvants agressifs. Maintenez la zone de dégagement libre de tout dépôt ou corps étranger.

Quelle est la portée maximale du détecteur ?

La portée nominale (Sn) est de 8 mm. Ne dépassez pas cette valeur lors du réglage. Pour d'autres matériaux que l'eau ou la plaque de masse, la portée est inférieure.

Le détecteur est-il sensible aux interférences électromagnétiques ?

Oui, ne faites pas fonctionner d'appareils à champ de grande intensité (talkie-walkies) à proximité immédiate du détecteur, cela pourrait perturber son fonctionnement.

Comment vérifier le bon fonctionnement du détecteur ?

Placez un matériau détectable dans la zone de détection. La LED doit s'allumer (mode NO) ou s'éteindre (mode NF). Si le comportement est conforme, le détecteur fonctionne correctement.

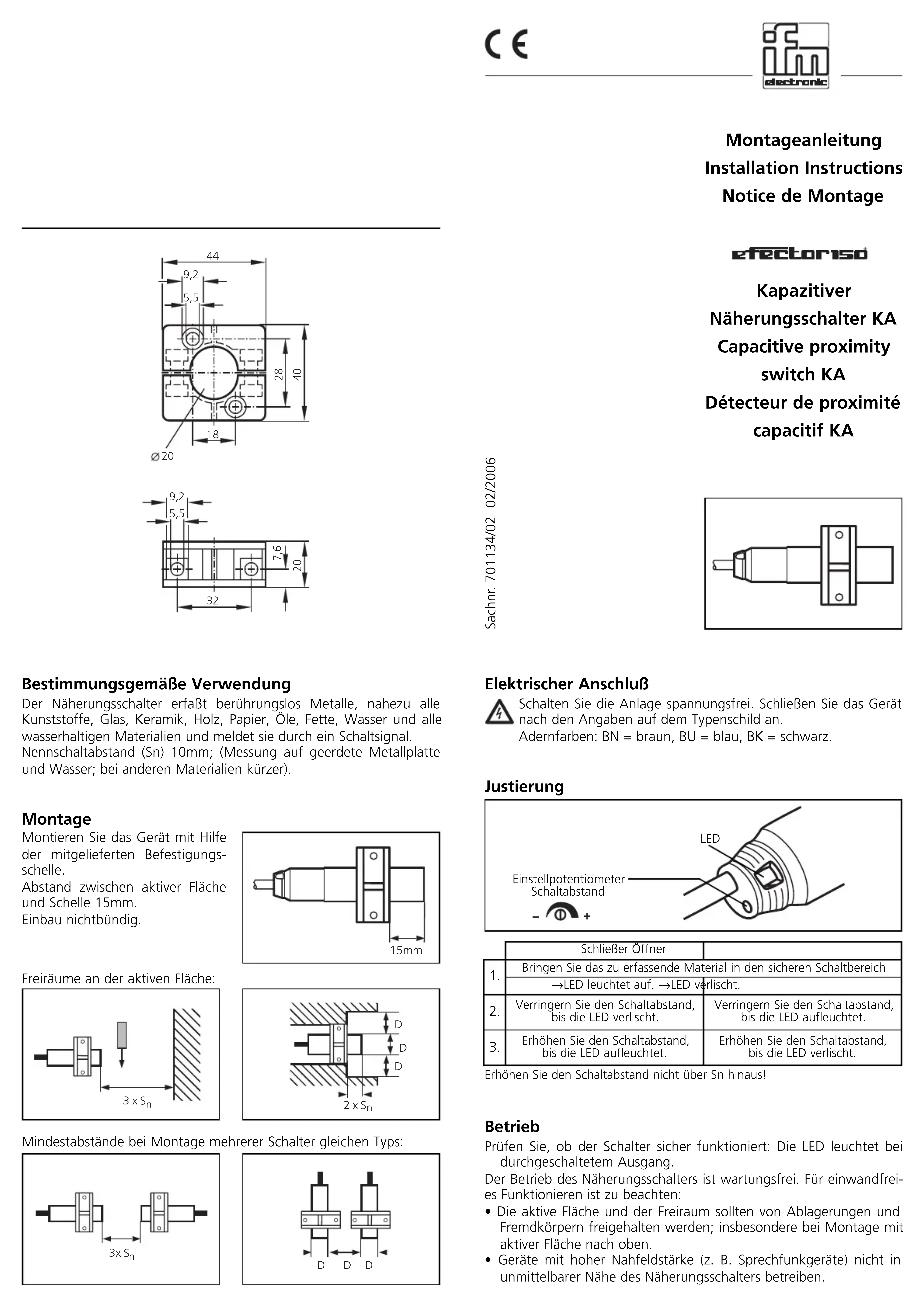

MODE D'EMPLOI KA0002 IFM

Détecteur de proximité capacitif KA

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau ; en cas d'autres matériaux, portée inférieure à 8 mm).

Montage

Monter le détecteur de proximité avec l'équerre de fixation livrée.

Distance entre la face active et la bride 15mm.

Montage non encastré.

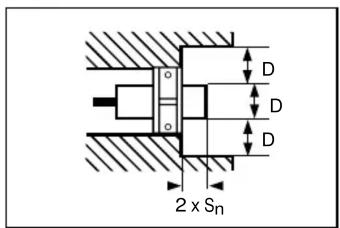

Zone de dégagement autour de la face active:

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils : BN = brun, BU = bleu, BK = noir.

Réglage

	NO NF
1.	Introduire le matériau à détecter dans la zone de détection sûre.
	→ La LED est allumée.	→ La LED s’éteigne.
2.	Réduire la portée jusqu’à ce que la LED s’éteigne..	Réduire la portée jusqu’à ce que la LED est allumée.
3.	Augmenter la portée jusqu’à ce que la LED est allumée.	Augmenter la portée jusqu’à ce que la LED s’éteigne.

Ne pas augmenter la portée au-dessus de Sn.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et la zone de dégagement doivent être dégagées de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.
• Ne pas faire fonctionner des appareils à champ de grande intensité (par exemple talkie-walkies) à proximité immédiate des détecteurs.
