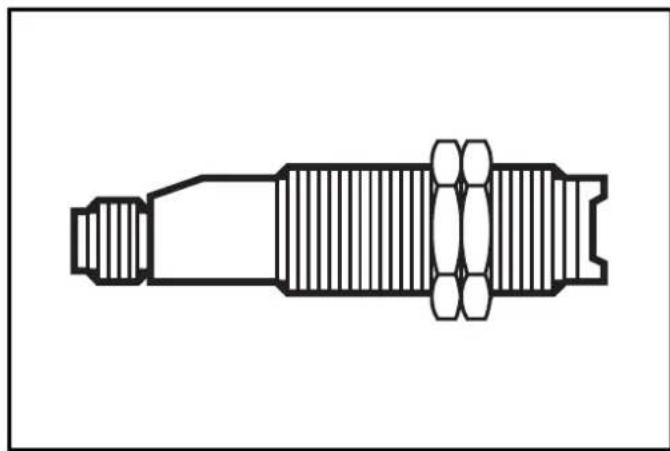

Type de produit	Barrière photoélectrique laser (barrage photoélectrique OG)
Marque	IFM
Modèle	OG5112
Catégorie	Système de sécurité et de contrôle d'accès
Alimentation électrique	10-30 V DC, alimentation isolée galvaniquement avec protection contre les surcharges
Consommation maximale	Sortie diagnostique : 10 mA maxi
Classe laser	Classe 2 (ne pas regarder dans l'axe du faisceau)
Portée (r)	Voir l'étiquette sur l'appareil (non spécifiée dans la notice)
Fonctions principales	Détection sans contact d'objets; sortie de commutation (PNP/NPN selon raccordement); sortie diagnostique; programmation de sensibilité pour objets statiques et mobiles; aide au réglage; blocage/déblocage
Raccordement électrique	Fils : BN (brun) = L+, BU (bleu) = L-, BK (noir) = sortie. Programmation de la fonction de sortie par branchement.
Indicateurs LED	Verte : appareil opérationnel; Jaune : sortie commutée; Rouge : erreur de détection; Jaune+Rouge clignotant : court-circuit ou erreur interne
Mode de programmation	Appuyer 2 secondes sur le bouton de réglage de l'émetteur; les LEDs clignotent alternativement pour confirmer
Réglage de sensibilité	Peut être réglé avec ou sans objet, ou pour objets mobiles en laissant passer au moins deux objets
Blocage/Déblocage	Appuyer 10 secondes : blocage (LED éteintes) ou déblocage
Montage	Monter le récepteur avec l'équerre de fixation; orienter l'émetteur vers le récepteur; éviter les vibrations
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux; ne pas utiliser de solvants ni produits agressifs
Sécurité	Ne pas regarder dans l'axe du faisceau laser; appliquer les étiquettes d'avertissement près de la cellule; mise hors tension avant raccordement
Environnement d'utilisation	Intérieur; éviter les fortes vibrations

FOIRE AUX QUESTIONS - OG5112 IFM

Comment aligner correctement l'émetteur et le récepteur ?

Orientez l'émetteur en direction du récepteur de sorte que le spot lumineux touche la lentille du récepteur. Utilisez l'aide au réglage (appui court sur le bouton de réglage) pour rendre le spot visible. Montez la cellule pour éviter tout déplacement dû aux vibrations.

Que faire si la LED rouge reste allumée ?

La LED rouge indique une erreur de détection : mauvais alignement, encrassement des lentilles ou objet non détecté. Vérifiez l'alignement, nettoyez les lentilles et assurez-vous que l'objet se trouve dans la zone de détection.

Comment régler la sensibilité pour détecter des objets statiques ?

Activez le mode programmation en appuyant 2 s sur le bouton de réglage. Ensuite, appuyez une fois avec l'objet dans le faisceau, puis une fois sans objet. Les LEDs confirment le réglage. Vous pouvez inverser l'ordre.

Comment régler la sensibilité pour des objets mobiles ?

Activez le mode programmation, puis laissez passer au moins deux objets à travers la zone de détection pendant la mesure (env. 1 s). Appuyez à nouveau pour valider.

Quelle est la signification des LED jaune et rouge qui clignotent alternativement ?

Un clignotement alterné à 2 Hz indique un court-circuit sur la sortie. À 1 Hz, il s'agit d'une erreur interne ; la sortie n'est pas commutée. Vérifiez le câblage et l'alimentation.

Comment nettoyer les lentilles du capteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager les lentilles en plastique.

Quelles sont les précautions de sécurité liées au laser ?

Ce capteur utilise un laser de classe 2. Ne regardez jamais directement dans le faisceau et n'orientez pas le faisceau vers les yeux d'autrui. Apposez les étiquettes d'avertissement fournies près de l'appareil.

Comment bloquer ou débloquer le capteur ?

Appuyez sur le bouton de réglage pendant 10 s. Après 10 s, les LEDs s'éteignent : le capteur est bloqué. Répétez l'opération pour le débloquer.

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une alimentation DC 10-30 V, galvaniquement isolée et protégée contre les surcharges. Mettez l'installation hors tension avant tout raccordement.

Puis-je utiliser ce capteur pour détecter des objets transparents ?

Oui, le réglage de sensibilité permet de détecter des objets partiellement transparents. Utilisez le mode de programmation avec l'objet et sans objet pour adapter la sensibilité.

MODE D'EMPLOI OG5112 IFM

efector200®

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objects et des matières sans contact et indiquent leur présence par un signal de commutation.

Portée (r) : voir l'étiquette.

Rayonnement laser ; laser de classe 2.

Ne pas regarder dans l'axe de la source lumineuse!

Les étiquettes jointes (avertissement: laser) doivent être appliquées tout près de la cellule.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement: voir page 17 ou l'étiquette de la cellule.

Couleurs des fils: BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement: voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output): 10mA maxi.

Montage et alignement

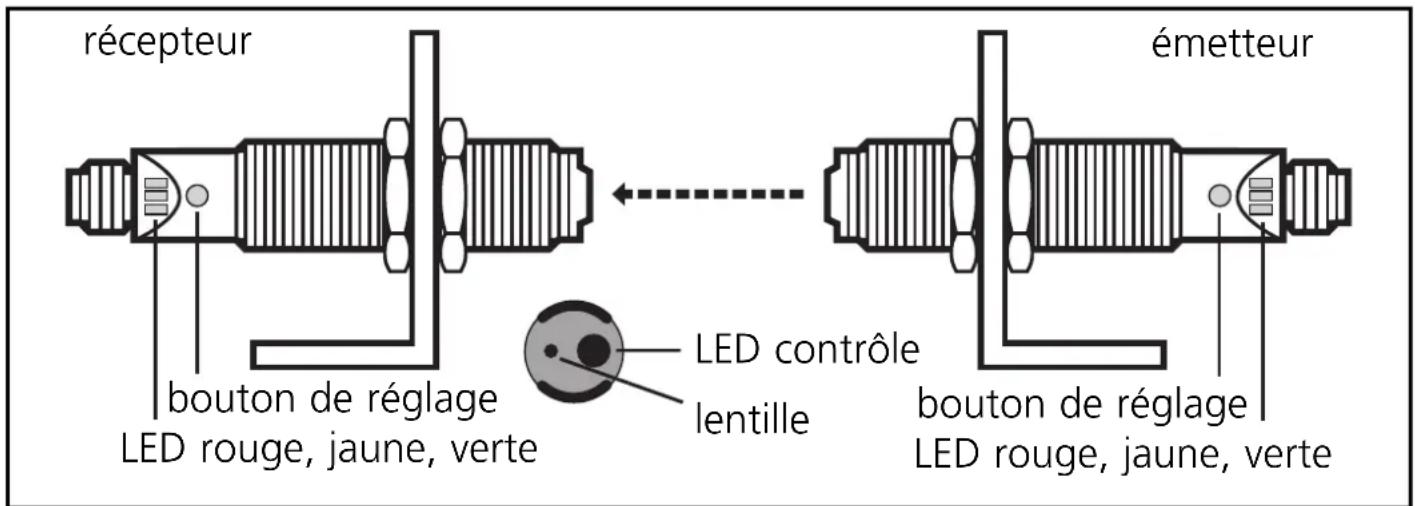

récepteur bouton de réglage LED rouge, jaune, verte Émetteur LED contrôle lentille bouton de réglage LED rouge, jaune, verte

Monter le récepteur (forme OGEL...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGSL...) en direction du récepteur; le spot lumineux doit toucher la lentille du récepteur (validation par LED contrôle). Portée optimale seulement avec orientation précise.

Monter la cellule afin que sa position de montage ne puisse pas changer (éviter surtout des vibrations de forte intensité!). Les cellules avec un très petit diamètre du spot lumineux sont fortement le plus faible changement de la position de montage peut provoquer alignement.

Aide au réglage

Pour orienter la cellule, l'émetteur possède une aide au réglage.

Après pression sur le bouton de réglage de l'émetteur la LED rouge clignote, ensuite les LED verte et jaune clignotent alternativement. L'intensité de la lumière émise est augmentée et le spot lumière est clairement visible. En appuyant encore une fois la LED verte est allumée de nouveau et la lumière émise est mise de nouveau à l'intensité normale.

Si le bouton-poussoir n'est pas appuyé une deuxième fois, la lumière émise est mise à l'intensité normale après env. 15 min.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

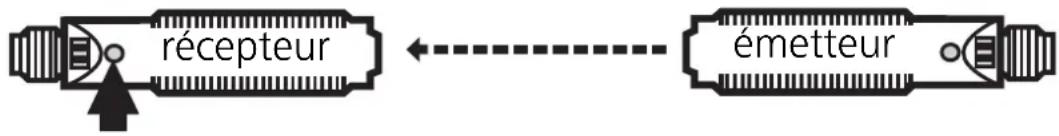

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

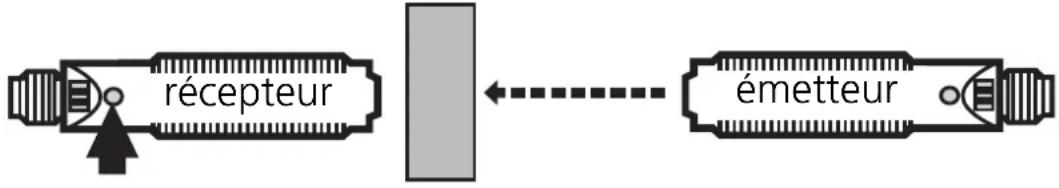

2	Régler la sensibilitéavecl’objet.Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

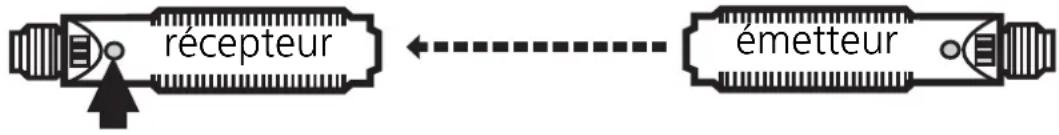

3	Régler la sensibilité sans objet.
	Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume.La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

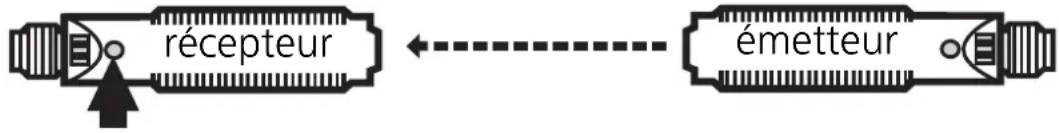

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement.La cellule est en mode programmation.Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
2
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

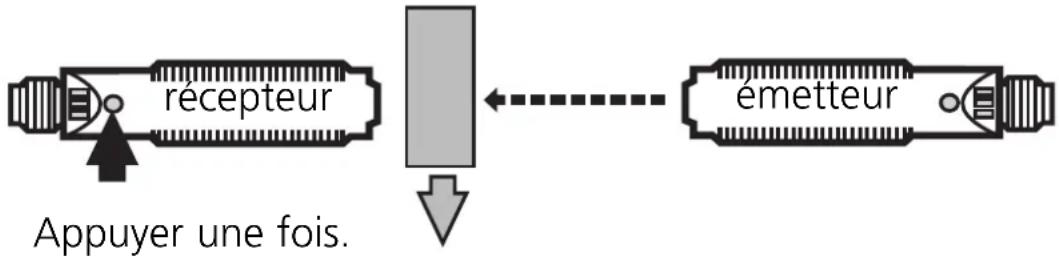

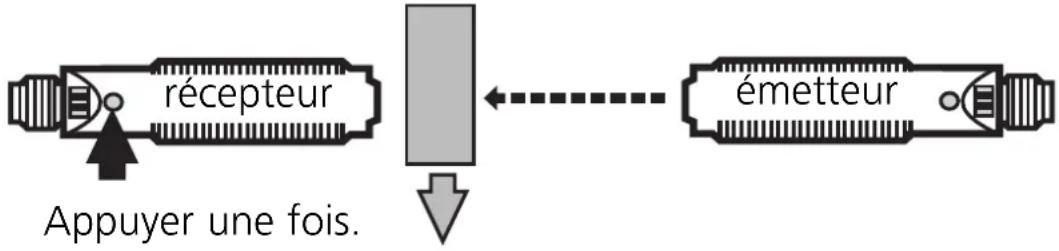

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l'optique.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume.La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage

Appuyer pendant 10s.

La LED rouge clignote brièvement, ensuite les LED jaune et verte clignotent alternativement; après 10s les LED s’éteignent, la cellule est bloquée.

Déblocage

Appuyer pendant 10s.

Après 10s les LED s’éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte est allumée	L’appareil est operationnel.
LED jaune est allumée	La sortie est commutée.
LED rouge est allumée	Erreur lors de la détection de l’objet,par ex. mauvaisdésalignement,encrassement des lentilles.
LEDjaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits.Clignotent alternativement, 1Hz: erreur interne(sortie pas commutée).

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
