Type de produit	Barrage photoélectrique
Marque	IFM
Modèle	OGE101
Série	efector200®
Alimentation électrique	DC (24 V CC typique) selon EN 50178, TBTS, TBTP
Sortie	PNP ou NPN (selon câblage)
Fonction de commutation	Obscurcissement (NO) ou éclairement (NF)
Portée	Jusqu'à 20 m (selon modèle, voir fiche technique)
Indicateurs LED	Émetteur : LED verte (opérationnel) ; Récepteur : LED jaune (commutation)
Matériau du boîtier	Plastique
Montage	Fixation par dispositif (non fourni) ; orienter émetteur vers récepteur
Raccordement	4 fils (L+, L-, sortie, commun)
Entretien et nettoyage	Nettoyer les panneaux transparents devant la lentille ; ne pas utiliser de solvants ni produits abrasifs
Sécurité	Installation par un électricien qualifié ; respect des normes nationales et internationales
Informations générales	Notice disponible en PDF sur notice-facile.com ; données techniques complètes sur www.ifm.com

FOIRE AUX QUESTIONS - OGE101 IFM

Comment installer le barrage photoélectrique OGE101 ?

Fixez d'abord le récepteur à l'aide d'un dispositif de fixation. Orientez ensuite l'émetteur vers le récepteur et fixez-le de la même manière. Assurez-vous que l'alignement est précis pour obtenir la portée maximale.

Quel type d'alimentation est nécessaire ?

L'appareil nécessite une alimentation DC selon la norme EN 50178 (TBTS, TBTP). La tension typique est de 24 V CC. Assurez-vous que l'alimentation est conforme.

Comment raccorder électriquement l'appareil ?

Mettez l'installation hors tension. Raccordez l'émetteur et le récepteur comme indiqué dans le schéma de la notice : bornes L+ (1), L- (3) pour l'alimentation, et sortie (4) pour le signal. Le brochage exact dépend du type de sortie (PNP ou NPN).

Que signifient les LED verte et jaune ?

Sur l'émetteur, la LED verte indique que l'appareil est opérationnel. Sur le récepteur, la LED jaune s'allume lorsque la sortie est commutée (selon la fonction de commutation choisie).

Comment configurer la fonction obscurcissement ou éclairement ?

La fonction est prédéfinie selon le modèle. Les appareils avec fonction d'obscurcissement commutent la sortie (LED jaune) lorsqu'un objet est détecté. Ceux avec fonction d'éclairement commutent lorsqu'aucun objet n'est détecté. Reportez-vous à la fiche technique pour identifier votre modèle.

Quelle est la portée maximale ?

La portée maximale dépend du modèle spécifique. Pour l'OGE101, elle peut atteindre jusqu'à 20 m. Consultez l'emballage ou la fiche technique pour la valeur exacte.

Comment nettoyer les lentilles ?

Dégagez les panneaux transparents devant la lentille de toute saleté à l'aide d'un chiffon doux. N'utilisez pas de solvants ou de produits qui pourraient abîmer la matière plastique.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et le câblage. Assurez-vous que l'alignement entre émetteur et récepteur est correct. Consultez les LED : si la LED verte de l'émetteur est éteinte, l'appareil n'est pas opérationnel. Si la LED jaune du récepteur ne s'allume pas, vérifiez la présence d'obstacles ou la configuration.

Est-il possible de remplacer l'émetteur ou le récepteur séparément ?

Oui, les composants sont vendus séparément. Assurez-vous de commander le modèle compatible (OGE101 ou OGS101). Respectez les mêmes procédures de montage et de câblage.

Où trouver la fiche technique complète ?

La fiche technique est disponible sur le site web d'IFM : www.ifm.com. Sélectionnez votre pays, puis recherchez le modèle OGE101 ou la série efector200®.

MODE D'EMPLOI OGE101 IFM

Notice d'utilisation

Barrage photoélectrique

efector200®

OGE1xx / OGS1xx

FR

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range"): → emballage ou fiche technique.

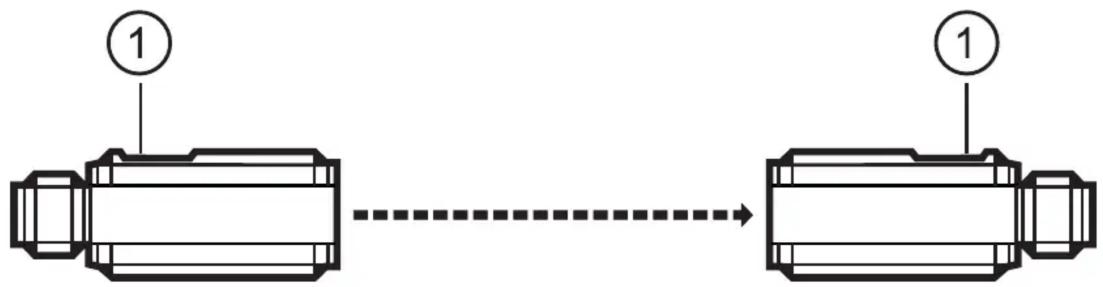

3 Montage

Emetteur Récepteur

Fixer le récepteur à l'aide d'un dispositif de fixation. ▶

Orienter l'émetteur vers le récepteur et le fixer de la même manière. ▶

Portée maximale seulement en cas d'orientation exacte.

4 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension. ▶

Raccorder l'appareil comme suit : ▶

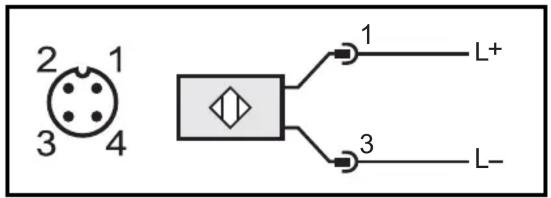

Emetteur DC

2 1 3 4 1 L+ 3 L-

Récepteur

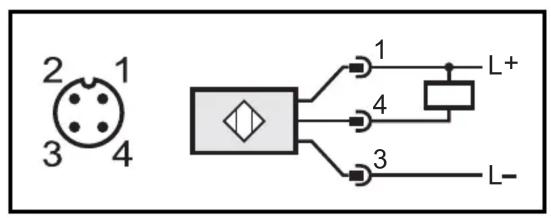

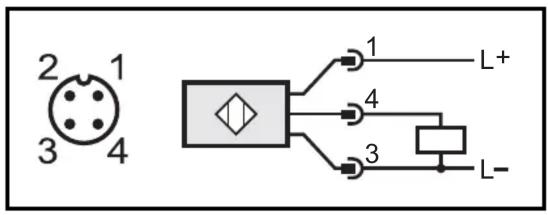

DC PNP DC NPN

2 1 3 4 1 L+ 4 3 L-

2 1 3 4 1 L+ 4 3 L-

5 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. ▶

Emetteur : la LED verte est allumée si l'appareil est opérationnel.

Récepteur : •

Appareils avec fonction de commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.

Appareils avec fonction de commutation éclairement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

6 Maintenance, réparation et élimination

Dégager les panneaux transparents situés devant la lentille de tout ▶ encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
