Type de produit	Détecteur inductif de sécurité pour zones à risque d'explosion
Marque	IFM
Modèle	IG513A
Catégorie	Système de sécurité et de contrôle d'accès
Classification ATEX	II 3D Ex tc IIIC T80°C Dc X
Température ambiante admissible	-20°C à +60°C
Matériau du boîtier	Plastique avec protection contre les chocs
Raccordement	Connecteur M12
Fonctions principales	Détection inductive d'objets métalliques en atmosphère poussiéreuse
Protection contre les chocs	Intégrée, vissée à la butée manuellement
Résistance aux UV	Ne pas exposer directement au rayonnement solaire
Nettoyage	Avec un torchon humide uniquement, éviter les charges électrostatiques
Entretien	Vérifier périodiquement la fixation de la protection contre les chocs
Réparabilité	Non réparable, contacter le fabricant en cas de défaut
Normes respectées	EN 60079-0, EN 60079-31
Installation	Par personnel compétent, respecter les règlements nationaux
Accessoires fournis	Protection contre les chocs du détecteur, contre-écrou
Équipotentialité	Raccorder les parties métalliques à un équipotentiel

FOIRE AUX QUESTIONS - IG513A IFM

Quelle est la classification ATEX du détecteur IG513A ?

Le détecteur IG513A est classé II 3D Ex tc IIIC T80°C Dc X, adapté aux zones à risque d'explosion avec atmosphère poussiéreuse.

Quelle est la température ambiante admissible pour l'utilisation ?

La température ambiante admissible est de -20°C à +60°C.

Comment installer correctement le détecteur IG513A ?

L'installation doit être réalisée par du personnel compétent. Il faut vérifier que la classification ATEX correspond à l'application, respecter les règlements nationaux, et éviter les charges statiques. Les parties métalliques doivent être raccordées à un équipotentiel.

Comment nettoyer le détecteur sans risquer de décharge électrostatique ?

Nettoyez le produit uniquement avec un torchon humide pour éviter les charges électrostatiques. Évitez tout frottement avec des matières non conductrices.

Le détecteur IG513A est-il réparable en cas de panne ?

Non, le produit ne peut pas être réparé ni modifié. En cas de défaut, contactez le fabricant.

Quelles sont les précautions à prendre pour la protection contre les chocs ?

La protection contre les chocs doit être vissée à la butée manuellement, puis le contre-écrou serré contre elle. Utilisez une clé appropriée pour finaliser le serrage.

Peut-on utiliser le détecteur à l'extérieur ?

Oui, mais il faut éviter un rayonnement direct avec de fortes composantes UV (lumière du soleil). Montez l'appareil à un emplacement protégé.

Quelles normes le détecteur respecte-t-il ?

Le détecteur respecte les normes EN 60079-0 et EN 60079-31 pour les atmosphères explosibles.

Comment vérifier que le détecteur est adapté à mon application ?

Vérifiez le marquage sur l'appareil (classification ATEX et température) et comparez-le aux exigences de votre zone à risque d'explosion.

Que faire si le câble du détecteur doit être fixé ?

Assurez une résistance suffisante à la traction et posez le câble de façon fixe. Pour les appareils nécessitant un fusible de protection, celui-ci doit être placé hors de la zone explosible.

MODE D'EMPLOI IG513A IFM

Notice d'utilisation

(partie concernant la protection Ex)

Détecteurs inductifs

IG / II

FR

Instructions pour l'emploi sûr dans les zones à risque d'explosion

Fonctionnement et caractéristiques

- Emploi dans les zones à risque d'explosion selon la classification

II 3D (groupe II, catégorie 3D, appareils pour l'atmosphère poussiéreuse).

Les exigences des normes EN 60079-0 et EN 60079-31 sont respectées.

• Marquage (voir appareil ou fiche technique)

II 3D Ex tc IIIC T80°C Dc X

- Température ambiante admissible de l'application (pour l'utilisation correcte) :

Ta : -20°C...+60°C

Montage / Mise en service

Les produits doivent être montés, raccordés et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.

Vérifier si la classification (voir „ Marquage „ ci-dessus et le marquage sur l’appareil) est appropriée pour l’application.

Remarques sur l'installation / Montage

• Respecter les règlements et dispositions nationaux ainsi que les règlements d'installations en vigueur.
• Eviter les charges statiques sur les produits en plastique et sur les câbles.
• Pour éviter des charges électrostatiques ne nettoyer le produit qu'avec un torchon humide. Un frottement avec des matières non conductrices doit être évité par principe.
• Les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) doivent être raccordées à un équipotentiel pour éviter des charges électrostatiques.
• Ne pas installer le produit dans le flux de poussières.
• Eviter les dépôts de poussière sur les produits.
  • Assurer une protection efficace des produits et des câbles contre l'endommagement.
• Pour le schéma de branchement et les données électriques voir le marquage sur le produit ou la fiche technique.
• Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil). Monter l'appareil à un emplacement protégé.
• Les connecteurs M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre.

- La fixation sûre de la protection contre les chocs du détecteur doit être vérifiée en fonction des conditions d'installation (température, vibration,...) et dans des intervalles à définir par l'opérateur.

Conditions spécifiques pour un fonctionnement sûr

• Le boîtier et les parties plastiques du boîtier ont été testés avec la protection contre les chocs fournie selon la norme EN 60079-0 pour le groupe II et pour un faible risque mécanique avec une énergie d'impact de 4 joules.
• Pour des appareils à câble, une résistance suffisante à la traction doit être assurée et le câble doit être posé de façon fixe.
• Pour les appareils pour lesquels il faut un fusible de protection supplémentaire, ce fusible de protection doit se trouver hors des zones explosibles.
• Les appareils ne doivent être utilisés qu'avec la protection contre les chocs fournie du détecteur.

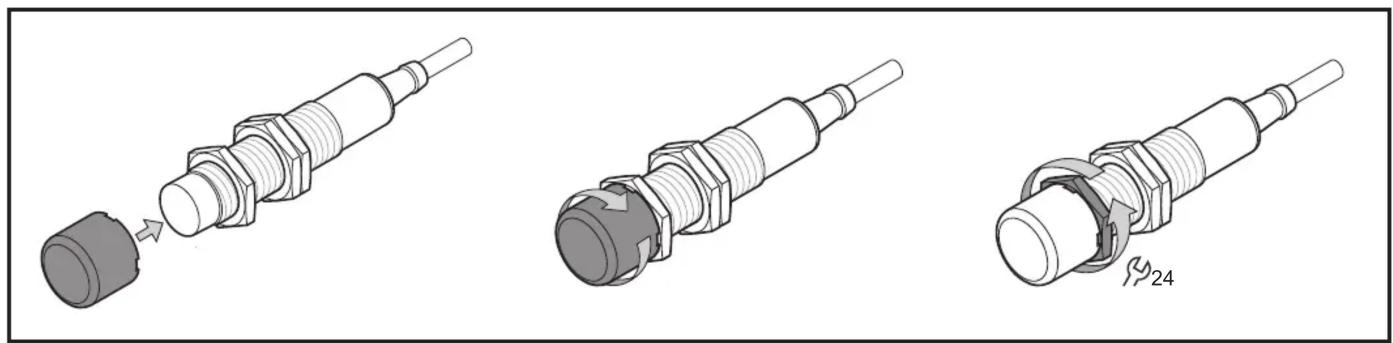

▶ Visser la protection contre les chocs du détecteur sur le détecteur jusqu'à la butée de façon manuelle.
▶ Visser le contre-écrou contre la protection contre les chocs.
▶ Tourner l'écrou contre la protection contre les chocs jusqu'à ce que ce dernier également commence à tourner. Utiliser une clé appropriée.

Maintenance / Réparation

Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut contacter le fabricant.

Si besoin, le fabricant peut vous fournir sur demande les fiches techniques et les déclarations de conformité CE des produits. Pour cela, indiquer le numéro d'article.
