Produkttyp	Laser-Lichtschranke (Lichtschranke OG)
Marke	IFM
Modell	OG5112
Kategorie	Sicherheits- und Zugangskontrollsystem
Stromversorgung	10-30 V DC, galvanisch getrennte Versorgung mit überlastschutz
Maximale Stromaufnahme	Diagnoseausgang: max. 10 mA
Laserklasse	Klasse 2 (nicht in den Strahl blicken)
Reichweite (r)	Siehe Etikett am Gerät (nicht im Handbuch angegeben)
Hauptfunktionen	Berührungslose Objekterkennung; Schaltausgang (PNP/NPN je nach Anschluss); Diagnoseausgang; Empfindlichkeitseinstellung für statische und bewegte Objekte; Einstellhilfe; Sperren/Entsperren
Elektrischer Anschluss	Drähte: BN (braun) = L+, BU (blau) = L-, BK (schwarz) = Ausgang. Programmierung der Ausgangsfunktion durch Anschluss.
LED-Anzeigen	Grün: Gerät betriebsbereit; Gelb: Ausgang geschaltet; Rot: Erkennungsfehler; Gelb+Rot blinkend: Kurzschluss oder interner Fehler
Programmiermodus	2 Sekunden auf den Einstellknopf des Senders drücken; LEDs blinken abwechselnd zur Bestätigung
Empfindlichkeitseinstellung	Kann mit oder ohne Objekt erfolgen, oder für bewegte Objekte, indem mindestens zwei Objekte durchgelassen werden
Sperren/Entsperren	10 Sekunden drücken: Sperre (LEDs aus) oder Entsperren
Montage	Empfänger mit Montagewinkel montieren; Sender auf Empfänger ausrichten; Vibrationen vermeiden
Wartung und Reinigung	Linsen mit weichem Tuch reinigen; keine Lösungsmittel oder aggressive Reinigungsmittel verwenden
Sicherheit	Nicht in den Laserstrahl blicken; Warnschilder in der Nähe der Zelle anbringen; vor Anschluss spannungsfrei schalten
Einsatzumgebung	Innenbereich; starke Vibrationen vermeiden

Häufig gestellte Fragen - OG5112 IFM

Wie richtet man Sender und Empfänger korrekt aus?

Richten Sie den Sender auf den Empfänger, sodass der Lichtfleck die Linse des Empfängers trifft. Verwenden Sie die Einstellhilfe (kurzes Drücken der Einstelltaste), um den Fleck sichtbar zu machen. Montieren Sie die Zelle so, dass sie sich durch Vibrationen nicht verschiebt.

Was tun, wenn die rote LED dauerhaft leuchtet?

Die rote LED zeigt einen Erkennungsfehler an: falsche Ausrichtung, verschmutzte Linsen oder nicht erkanntes Objekt. Überprüfen Sie die Ausrichtung, reinigen Sie die Linsen und stellen Sie sicher, dass sich das Objekt im Erkennungsbereich befindet.

Wie stelle ich die Empfindlichkeit für statische Objekte ein?

Aktivieren Sie den Programmiermodus durch 2 s Drücken der Einstelltaste. Drücken Sie dann einmal mit Objekt im Strahl und einmal ohne Objekt. Die LEDs bestätigen die Einstellung. Die Reihenfolge kann umgekehrt werden.

Wie stelle ich die Empfindlichkeit für bewegte Objekte ein?

Aktivieren Sie den Programmiermodus, lassen Sie dann mindestens zwei Objekte während der Messung (ca. 1 s) durch den Erkennungsbereich laufen. Drücken Sie erneut zur Bestätigung.

Was bedeutet das abwechselnde Blinken der gelben und roten LED?

Ein abwechselndes Blinken mit 2 Hz zeigt einen Kurzschluss am Ausgang an. Bei 1 Hz handelt es sich um einen internen Fehler; der Ausgang schaltet nicht. Überprüfen Sie die Verkabelung und die Stromversorgung.

Wie reinige ich die Linsen des Sensors?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel, die die Kunststofflinsen beschädigen könnten.

Welche Sicherheitsvorkehrungen sind für den Laser zu beachten?

Dieser Sensor verwendet einen Laser der Klasse 2. Blicken Sie niemals direkt in den Strahl und richten Sie den Strahl nicht auf die Augen anderer. Bringen Sie die mitgelieferten Warnschilder in der Nähe des Geräts an.

Wie sperre oder entsperre ich den Sensor?

Drücken Sie die Einstelltaste 10 s lang. Nach 10 s erlöschen die LEDs: Der Sensor ist gesperrt. Wiederholen Sie den Vorgang zum Entsperren.

Welche Versorgungsspannung wird benötigt?

Das Gerät benötigt eine DC 10-30 V Versorgung, galvanisch getrennt und überlastgeschützt. Schalten Sie die Anlage vor dem Anschließen spannungsfrei.

Kann ich diesen Sensor zur Erkennung transparenter Objekte verwenden?

Ja, die Empfindlichkeitseinstellung ermöglicht die Erkennung teilweise transparenter Objekte. Verwenden Sie den Programmiermodus mit und ohne Objekt, um die Empfindlichkeit anzupassen.

BEDIENUNGSANLEITUNG OG5112 IFM

Einweglichtschranke OG Laser

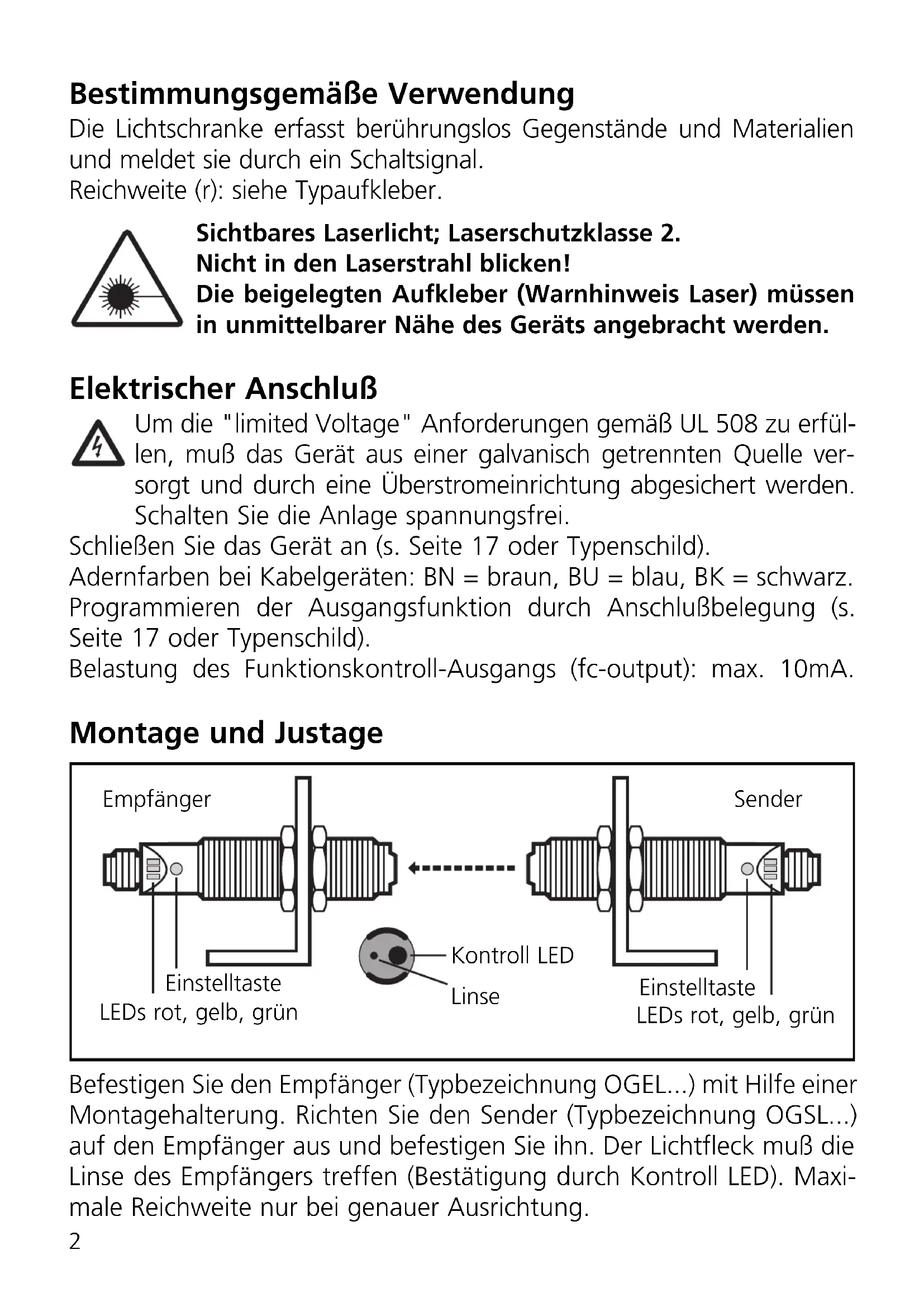

Bestimmungsgemäße Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber.

Sichtbares Laserlicht; Laserschutzklasse 2. Nicht in den Laserstrahl blicken!

Die beigelegten Aufkleber (Warnhinweis Laser) müssen in unmittelbarer Nähe des Geräts angebracht werden.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden. Schalten Sie die Anlage spannungsfrei.

Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.

Programmieren der Ausgangsfunktion durch Anschlußbelegung (s.

Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Montage und Justage

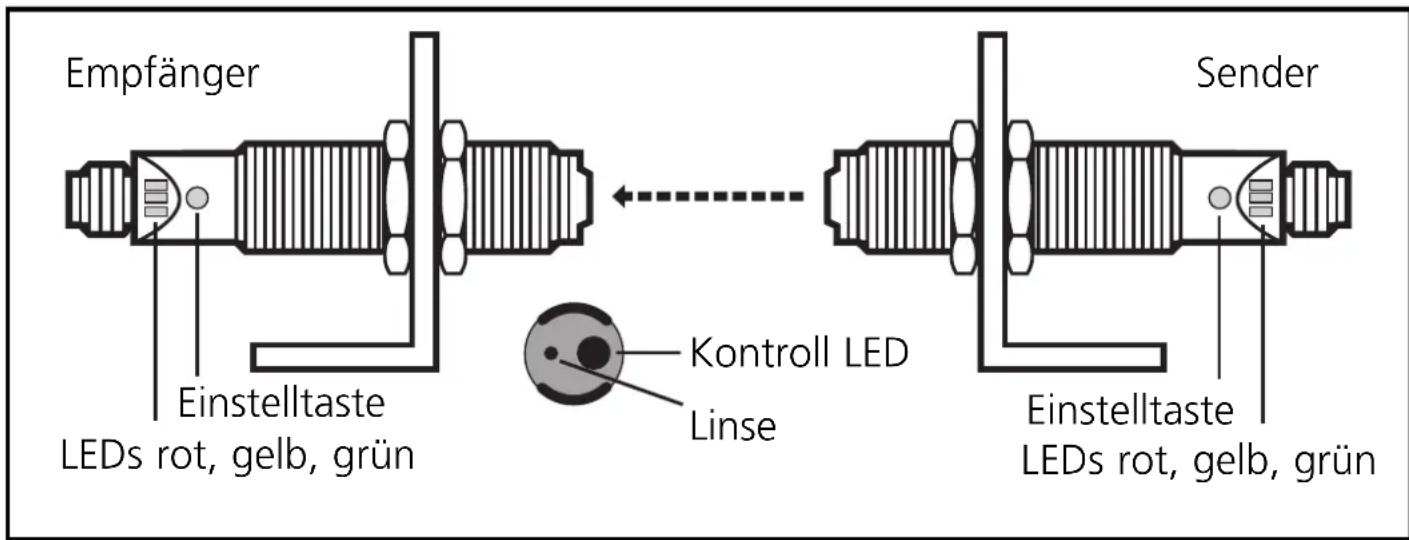

Empfänger Einstelltaste LEDs rot, gelb, grün Kontroll LED Linse Sender Einstelltaste LEDs rot, gelb, grün

Befestigen Sie den Empfänger (Typbezeichnung OGEL...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGSL...) auf den Empfänger aus und befestigen Sie ihn. Der Lichtfleck muß die Linse des Empfängers treffen (Bestätigung durch Kontroll LED). Maximale Reichweite nur bei genauer Ausrichtung.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verändern kann (vermeiden Sie insbesondere starke Vibrationen!).

Lasergeräte mit sehr kleinem Lichtfleck-Duchmesser sind stark fokussiert; geringste Veränderungen der Einbaulage können daher zur Dejustage führen.

Justierhilfe:

Der Sender hat zur Ausrichtung eine Justierhilfe integriert.

Nach dem Drücken der Einstelltaste am Sender blinkt zuerst die rote LED, danach blinken abwechselnd die grüne und die gelbe LED. Die Intensität des Sendelichts ist nun erhöht und der Sendelichtfleck deutlich sichtbar. Nach erneutem Drücken leuchtet die grüne LED wieder und das Sendelicht ist wieder auf normale Intensität gesetzt.

Wird die Taste nicht ein zweites mal gedrückt, wird das Sendelicht nach ca. 15 min. auf normale Intensität gesetzt.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

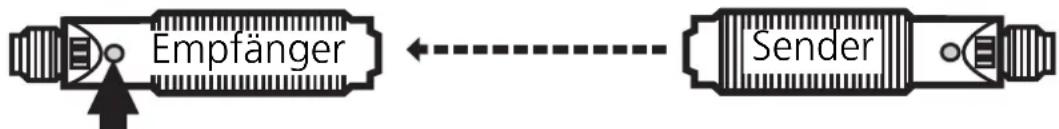

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

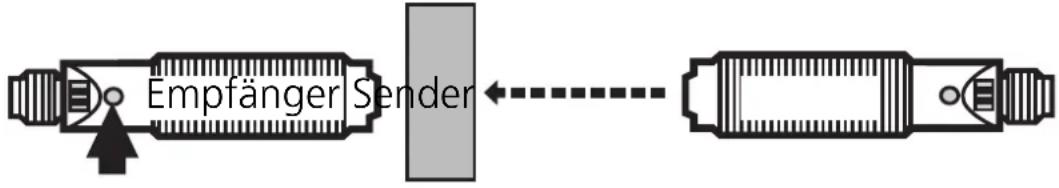

2	EmpfindlichkeitmitObjekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

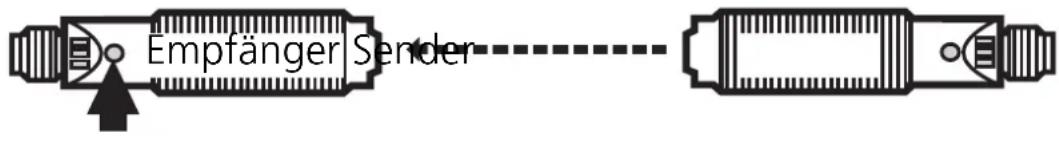

3	Empfindlichkeit ohne Objekt einstellen.
	Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über

Einstellen der Empfindlichkeit bei bewegten Objekten

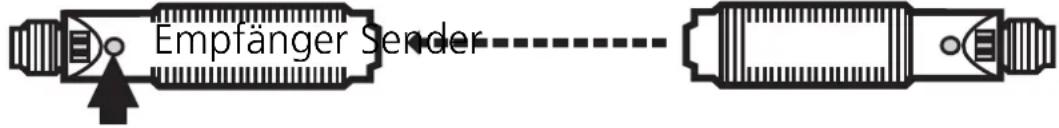

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

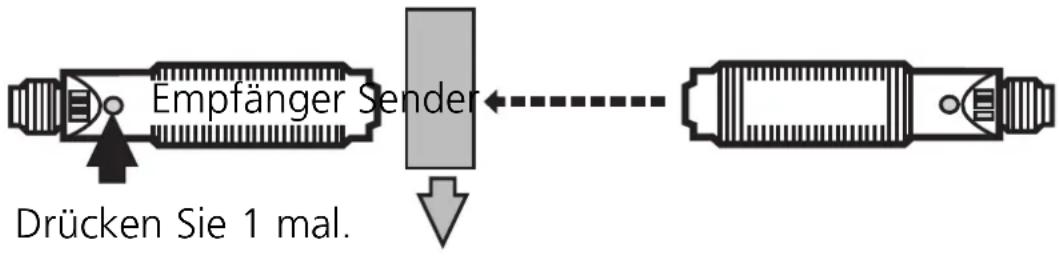

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

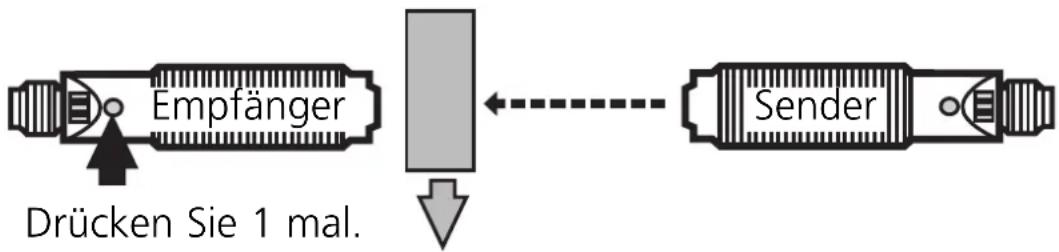

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln

Drücken Sie 10s lang.

Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel;nach 10s verlöschen die LEDs,das Gerät ist verriegelt.

Entriegeln

Drücken Sie 10s lang.

Nach 10s verlöschen die LEDs,Die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen.
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.
