TN2930 - Capteur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de température électronique
Marque	IFM
Modèle	TN2930
Plage de mesure	-40…+125°C / -40…+257°F
Élément de mesure	Pt1000
Sorties	1 sortie de commutation (transistor, 50 mA) + 1 sortie analogique (4…20 mA ou 0…10 V)
Précision sortie commutation	±(Pt1000 + 0,2 K)
Précision sortie analogique	±(Pt1000 + 0,2 K + 0,4 % de l'étendue de mesure)
Résolution affichage	0,5°C / 0,5°F
Tension d'alimentation	20…30 V DC
Consommation	< 66 mA
Affichage	Digital 3 digits, commutable °C/°F, orientation 180°
Indicateurs	LED rouge (état de commutation), indicateur d'unité
Raccord process	M18 x 1,5 (nécessite adaptateur)
Connexion électrique	Connecteur M12 (4 broches)
Matériau du boîtier	INOX 304, PBTP, PC
Matériau en contact avec le fluide	INOX 316L
Indice de protection	IP67
Température ambiante	-25…+70°C
Température de stockage	-40…+100°C
Pression admissible	300 bar
Entretien	Sans entretien ; vérifier périodiquement le bon fonctionnement
Fonctions de commutation	Hystérésis (NO/NF) ou fenêtre (NO/NF)
Programmation	Via les boutons Mode/Enter et Set, verrouillable

FOIRE AUX QUESTIONS - TN2930 IFM

Comment configurer la sortie de commutation ?

Appuyez plusieurs fois sur Mode/Enter jusqu'à afficher OU1. Utilisez Set pour sélectionner la fonction : Hno (hystérésis normalement ouvert), Hnc (hystérésis normalement fermé), Fno (fenêtre normalement ouvert) ou Fnc (fenêtre normalement fermé). Confirmez avec Mode/Enter.

Comment changer l'unité d'affichage °C/°F ?

Naviguez jusqu'au paramètre d,5 (menu M). Appuyez sur Set pour faire défiler les options : °C, °F, r°C (affichage inversé) ou r°F. Confirmez avec Mode/Enter. Réglez d'abord l'unité avant de définir les seuils pour éviter les erreurs d'arrondi.

Que signifie l'erreur 'OL' sur l'affichage ?

OL indique une température trop haute, dépassant la plage de mesure. Vérifiez que la sonde n'est pas exposée à une source de chaleur excessive. L'appareil retourne automatiquement en fonctionnement normal lorsque la température revient dans la plage.

Comment nettoyer le capteur de température ?

Nettoyez l'extérieur du boîtier avec un chiffon doux et sec. Pour les parties en contact avec le fluide, utilisez un nettoyant non agressif compatible avec l'INOX 316L. Évitez les jets d'eau à haute pression. Débranchez l'alimentation avant le nettoyage.

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une alimentation 20…30 V DC selon EN50178 (TBTS/TBTP). La consommation est inférieure à 66 mA. Respectez les couleurs des fils : 1 BN = L+, 2 WH = sortie analogique, 4 BK = sortie commutation, 3 BU = L-.

Comment monter le capteur dans un tube ?

Utilisez un adaptateur approprié (accessoire). Vissez l'adaptateur sur le raccord process. Placez le capteur sur l'adaptateur et serrez l'écrou M18 avec un couple maxi 50 Nm. La sonde doit pénétrer d'au moins 12 mm dans le tube. Graissez l'écrou et les filetages, pas le bout de la sonde.

Comment effacer les mémoires de température min/max ?

Appuyez sur Mode/Enter jusqu'à afficher HI ou Lo. Maintenez Set enfoncé jusqu'à ce que '- - -' apparaisse. Appuyez brièvement sur Mode/Enter pour confirmer. Effacez la mémoire après la première mise en service dans des conditions normales.

Comment verrouiller le capteur pour éviter une fausse programmation ?

Appuyez simultanément sur les deux boutons (Mode/Enter et Set) pendant 10 secondes. L'affichage s'éteint pour confirmer le verrouillage. Répétez l'opération pour déverrouiller. L'appareil est livré déverrouillé.

Quelle est la précision de la sortie analogique ?

La précision est de ±(Pt1000 + 0,2 K + 0,4% de l'étendue de mesure). Par exemple, pour une plage de 165°C, l'erreur supplémentaire est d'environ 0,66°C. La résolution de la sortie analogique est de 0,125°C (ou 0,23°F).

Comment configurer la sortie analogique en 4…20 mA ?

Dans le menu, sélectionnez le paramètre rOU. Utilisez Set pour choisir I (4…20 mA) ou U (0…10 V). Confirmez avec Mode/Enter. Réglez ensuite ASP (valeur mini) et AEP (valeur maxi) avec un écart d'au moins 10°C/18°F.

MODE D'EMPLOI TN2930 IFM

Éléments de service et d'indication..... page 26

Fonctionnement et caractéristiques............ page 27

Modes de fonctionnement.... page 27

Montage......................................... page 29

Raccordement électrique................... page 30

Programmation............................ page 31

Mise en service / Fonctionnement.... page 32

Informations techniques / Fonctions / Paramètres

Paramètres réglables.......................... page 32

Données techniques......................... page 35

Dimensions...................................................... page 5


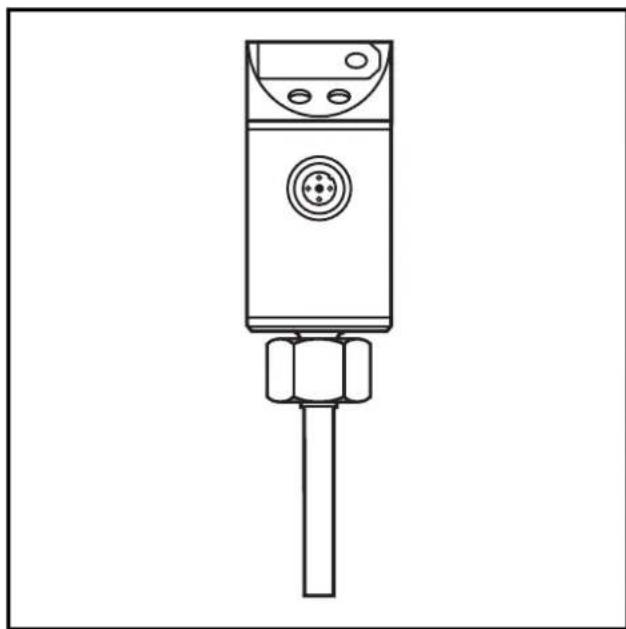

① visualisation digitale ② bouton poussoir ③ taraudage M18x1,5

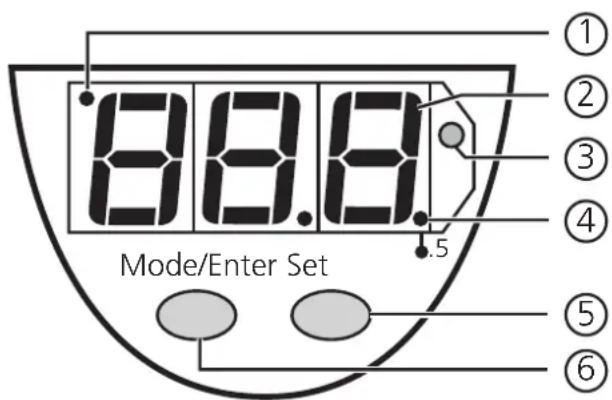

Éléments de service et d'indication

	Unité d'affichage	Indicateur éteinte: = affichage en °C; indicateur allumée = affichage en °F.
	Affichage digital	Visualisation de la température du circuit, des paramètres et des valeurs de paramètre.
	LED rouge	Etat de commutation; allumée si la sortie a commuté.
	LED rouge	LED allumée = température affichée + 0,5°.
	Bouton Set	Réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
	Bouton Mode / Enter	Sélection des paramètres et validation des valeurs de paramètres.

Fonctionnement et caractéristiques

Le capteur de température

• détecte la température de liquides et gaz ainsi que la température de surface de corps solides,
• visualise la température à l'aide d'un affichage digital,
• et génère 2 signaux de sortie selon la configuration de sortie réglée.

sortie 1	sortie 2
hystérésis / N. O. (Hno)	analogique 4 ... 20 mA (I)
hystérésis / N. F. (Hnc)
fonction fenêtre / N. O. (Fno)	analogique 0 ... 10 V (U)
fonction fenêtre / N. F. (Fnc)

Plage de la mesure

°C -40	... +125
	-40 ... 257°F

Mode run

Mode de fonctionnement normal

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute la sortie transistor selon les paramètres réglés.

La valeur de la sortie analogique dépend de la température du circuit. L'affichage digital indique la température actuelle du circuit, la LED rouge indique l'état de commutation de la sortie transistor.

Visualisation des paramètres et des valeurs du paramètre réglées. En appuyant brièvement sur le bouton-poussoir "Mode/Enter", l'appareil passe en mode Display. Ce mode reste opérationnel et les valeurs de paramètre réglées peuvent être lues:

• Si le bouton-poussoir "Mode/Enter" est appuyé brièvement, les paramètres sont parcourus.
• Si le bouton-poussoir "Set" est appuyé brièvement, la valeur du paramètre correspondante (ou la valeur de la mémoire temperature maxi/min) est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.

Mode de programmation

Réglage des valeurs du paramètre

L'appareil passe en mode de programmation si après la sélection d'un paramètre le bouton-poussoir "Set" est maintenu appuyé pendant plus de 5s (la valeur de paramètre clignote, ensuite elle est incrémentée continuellement). Ce mode reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées. La valeur de paramètre peut être changée en appuyant sur le bouton-poussoir "Set" et confirmée en appuyant sur le bouton-poussoir "Mode/Enter". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.

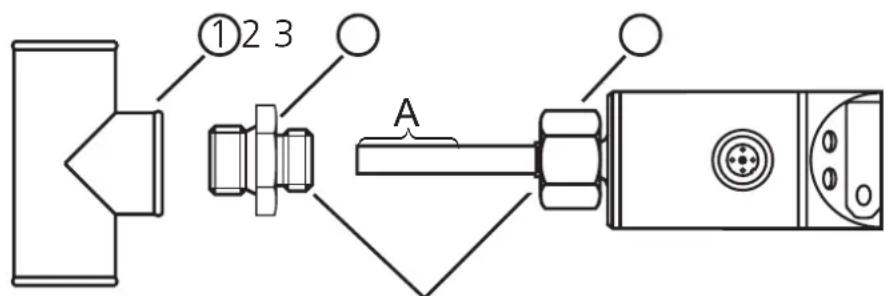

Installation dans des tubes / cuves

L'appareil est adaptable à différents types de raccords process (adaptateurs à commander séparément comme accessoires).

filetage M18 x 1,5

1. Graissez l'écrou (3) et les filetages afin d'assurer que l'écrou peut être desserré et serré plusieurs fois. Remarque: Aucune graisse ne doit être appliquée au bout de la sonde (A).
2. Visser l'adaptateur approprié (2) sur le raccord process (1).
3. Placer le capteur de température sur l'adaptateur et serrer l'écrou (3) ; (couple de serrage maxi 50Nm). Maintenir l'appareil dans son orientation.

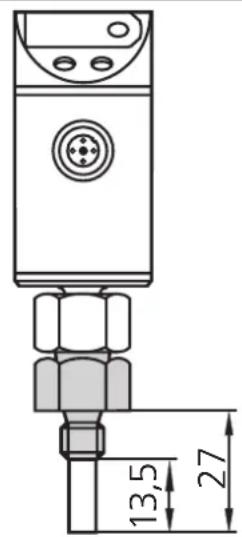

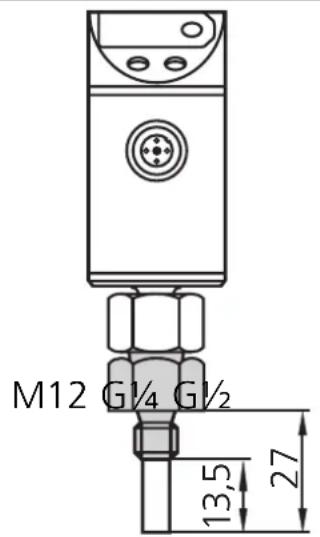

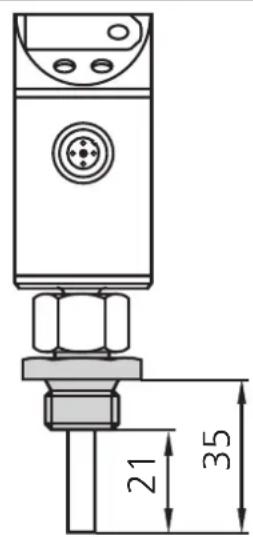

Profondeur d'installation de la sonde: min. 12MM dans le tube.

L'utilisation de nos accessoires de montage assure un positionnement correct de la sonde. Côte de montage adaptateur:

Utilisation comme capteur de contact pour des corps solides (accessoires nécessaires)

Pression d'appui maximale: 3 kN (correspond à un couple de serrage de l'écrou d'environ 10Nm, page 29, illustration 1 / no. 3).

Observez la différence éventuelle entre la température du milieu et la température de surface. Cette différence peut être compensée à l'aide d'un calibrage du point-zéro du capteur (→ point de menu CAL, page 33).

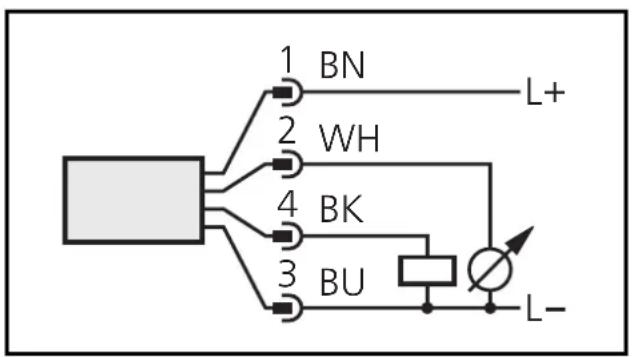

Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant de raccorder l'appareil comme suit:

Couleurs des fils conducteurs des connecteurs femelles ifm:

1				Appuyer sur le boutonMode/Enter plusieurs fois jusqu'à ce que leparamètredésirésoit affiché.
2		[S8X2]		Appuyer sur le boutonSetet le maintenir appuyé.Lavaleur de paramètreactuelle est affiché pendant 5 s,après la valeur estincrémentée*(pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).
3				Appuyerbrièvementsur leboutonMode/Enter(= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective.
Attendre pendant 5 s (l'appareil se remet aumode defonctionnement et la valeur mesurée actuelle est indiquée de nouveau),ou recommencer avecl'étape 1pour programmerd'autres paramètres.

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10s. La visualisation s'éteint (= confirmation du blocage / déblocage).

Appareil livré : non bloqué.

Mise en service / fonctionnement

Vérifier le bon fonctionnement de l'appareil. Le fonctionnement ne nécessite aucun entretien. Indications de défaut:

OL	Température trop haute.
UL	Température trop basse.
SC1	Clignotant: Sortie de commutation (OUT 1) en court-circuit.La sortie est désactivée tant que le court-circuit continue.

Informations techniques / fonctions / paramètres

Paramètres réglables

SP1	Point de consigne hautSeuil auquel la sortie change son état de commutation.
rP1	Point de consigne basSeuil auquel la sortie change son état de commutation.rP1 est toujours plus bas que SP1. Seules des valeurs qui sont plus basse que SP1 sont acceptées.Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'hystérésis reste constante).Si l'hystéresis est supérieure au nouveau point de consigne haut, elle est automatiquement réduite (rP1 est mis à la valeur de réglage minimum).Plage de réglage:
		SP1 rP1		en pas de
	°C			0,5-39,5 ...
	°F	-39 ... +257 -40 ... +256		1
OU1ASP	Configuration pour la sortie de commutation4 fonctions de commutation peuvent être réglées:Hno = hystérésis / normalement ouvertHnc = hystérésis / normalement ferméFno = fonction fenêtre / normalement ouvertFnc = fonction fenêtre / normalement ferméValeur minimum de la sortie analogiqueValeur mesurée dont le signal de sortie est 4mA / 0V.
REP	Valeur maximum de la sortie analogiqueValeur mesurée dont le signal de sortie est 20mA / 10V.Ecart minimum entre ASP - AEP: 10°C / 18°FPlage de réglage:
		ASP AEP		en pas de
	°C			0,5-40 ... -115 .
	°F	-40 ... +239 -22 ... +257		1
AOU	Configuration pour la sortie analogique2 options peuvent être sélectionnées:I = 4 ... 20 mA / U = 0 ... 10 V
d15	Réglage de l'afficheur4 options peuvent être sélectionnées:°C = affichage en °Celsius°F = affichage en °Fahrenheitr°C = affichage en °Celsius (orientation de l'affichage à 180°)r°F = affichage en °Fahrenheit (orientation de l'affichage à 180°)Choisir l'unité d'affichage avant de régler les seuils (SP1, rP1) et des valeurs de la sortie analogique (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts.Réglage en usine: dis = °C
CAL	Calibrage du point zéroLa valeur de travail du capteur peut être décalée par rapport à la valeur réelle mesurée.
		plage de réglage		en pas de
	°C			0,1-9,9 ... +9,9
	°F	-17,5 ... +17,5		0,5
HI Lo	Mémorisation téperature maxi/mini• Hi: affichage de la température maxi mesurée• Lo: affichage de la température mini mesuréeEffacer la mémoire:- Appuyer sur le bouton "Mode/Enter" jusqu'à ce que HI ou Lo soit affiché.- Appuyer sur le bouton et le maintenir appuyé jusqu'à ce que “- - - ” soit affiché.- Appuyer brièvement sur le bouton "Mode/Enter"Il est recommandé d'effacer la mémoire dès que l'appareil travaille pour la première fois dans des conditions d'utilisation normales.

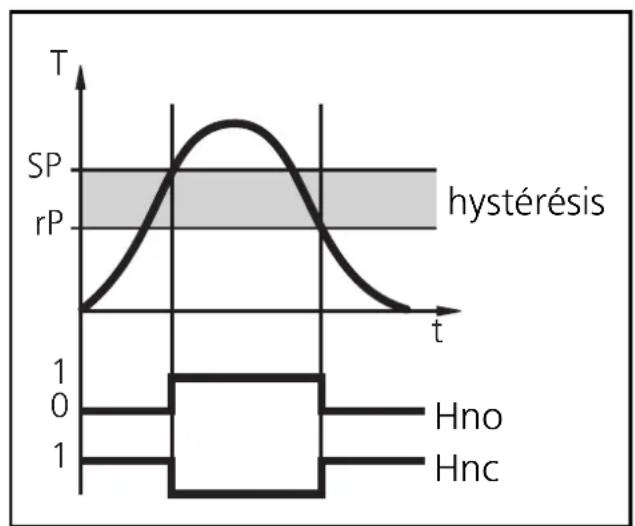

Hystérésis:

L'hystérésis garantit un état de commutation stable de la sortie en cas de fluctuations de la température du circuit autour de la valeur présélectionnée.

Si la température du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SP1) ; si la température du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (SP1) est atteinte.

L'hystérésis est réglable: La consigne haute doit d'abord être réglée, puis la consigne basse (ce qui correspond à l'écart souhaité).

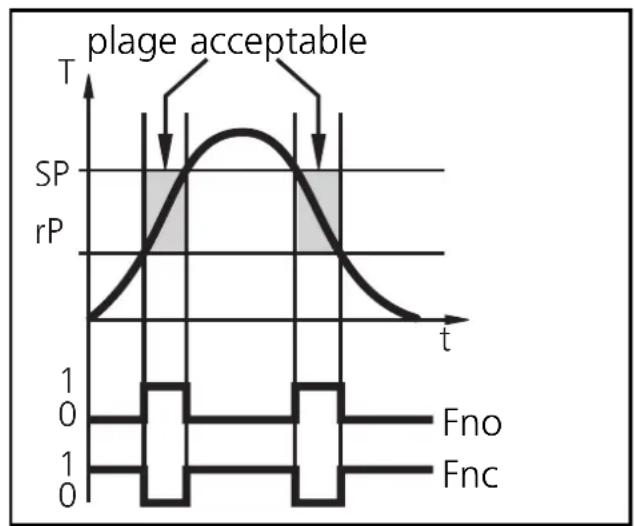

Fonction fenêtre:

La fonction fenêtre permet la surveillance d'une plage acceptable définie.

Si la température du circuit est entre la consigne haute (SP1) et la consigne basse (rP1), la sortie est commutée (fonction fenêtre/ normalement ouvert) ou non commutée (fonction fenêtre/ normalement fermé).

La largeur de la fenêtre peut être réglée par la différence entre SP1 et rP1. SP1 = consigne haute, rP1 = consigne basse.

Etendue de mesure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40...+125°C / -40...+257°F

Tension d'alimentation [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 ... 30 DCCourant de sortie [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50Protection courts-circuits, Protection inversion de polarité / protection surcharges, Chien de garde intégréChute de tension [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2Consommation [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 66

Elément de mesure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Exactitude (les valeurs s'appliquent à de l'eau en circulation)Sortie de commutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± (Pt 1000 + 0,2 K)Sortie analogique . . . . . . . . . . . . . . . . . . ± (Pt 1000 + 0,2 K + 0,4% étendue de mesure)Affichage . . . . . . . . . . . . . . . . . . . . . . . ± (Pt 1000 + 0,2 K + 1⁄2 digit)RésolutionSortie de commutation [°C/°F] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 / 1Sortie analogique [°C/°F] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,125 / 0,23Affichage [°C/°F] . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 / 0,5Dérive / température [% de l'étendue de mesure/par 10 K] . . . . . . . . ± 0,1

Temps de cycle mesure / affichage [ms]. 200Temps de réponse dynamique (selon DIN 60751) [s] T0,5 = 1 / T0,9 = 3Retard à la disponibilité [s] 1,5

Boîtier INOX 304; PBTP (Pocan); PC (Macrolon); EPDM/X (Santoprène); FPM (Viton)Matières en contact avec le fluide INOX 316LTempérature ambiante [°C] -25 ... +70Température de stockage [°C] -40 ... +100Protection IP 67, III Résistance d'isolation [MΩ] >100 (500 V DC)Tenue aux chocs [g] 50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g] 20 (DIN / CEI 68-2-6, 10 - 2000 Hz)Surpression admissible [bar] 300CEMEN 6100-4-2 ESD (décharges électro.): 4 / 8 KVEN 6100-4-3 HF (champs électro.): 10 V/mEN 6100-4-4 Burst: 2 KVEN 6100-4-6 HF (perturb. conduite): 10 V
