FOIRE AUX QUESTIONS - SI1002 IFM

Comment calibrer l'IFM SI1002 ?

Pour calibrer l'IFM SI1002, suivez les instructions dans le manuel d'utilisation. Assurez-vous que l'appareil est sur une surface plane et stable, puis accédez au mode de calibration via le menu des paramètres.

Quel est l'intervalle de mesure de l'IFM SI1002 ?

L'IFM SI1002 a un intervalle de mesure de 0 à 100 °C. Assurez-vous que les mesures se situent dans cette plage pour des résultats précis.

Que faire si l'IFM SI1002 ne s'allume pas ?

Si l'IFM SI1002 ne s'allume pas, vérifiez d'abord la connexion à l'alimentation. Assurez-vous que l'appareil est correctement branché et que la source d'alimentation fonctionne.

Comment interpréter les valeurs mesurées par l'IFM SI1002 ?

Les valeurs mesurées par l'IFM SI1002 sont affichées sur l'écran LCD. Consultez le manuel pour des explications sur les unités de mesure et les conversions si nécessaire.

L'IFM SI1002 est-il étanche ?

Oui, l'IFM SI1002 est conçu pour être résistant à l'eau selon la norme IP65. Assurez-vous que les joints sont en bon état pour garantir l'étanchéité.

Comment nettoyer l'IFM SI1002 ?

Pour nettoyer l'IFM SI1002, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager la surface de l'appareil.

Que faire si l'IFM SI1002 affiche une erreur ?

Si une erreur s'affiche sur l'IFM SI1002, consultez le manuel d'utilisation pour identifier le code d'erreur. Suivez les recommandations pour résoudre le problème.

Quelle est la durée de vie de la batterie de l'IFM SI1002 ?

La durée de vie de la batterie de l'IFM SI1002 dépend de l'utilisation, mais elle est généralement d'environ 2 ans. Vérifiez régulièrement l'état de la batterie et remplacez-la si nécessaire.

MODE D'EMPLOI SI1002 IFM

Notice succincte de réglage

- Installation

Montage → page 38, raccordement électrique → page 40.

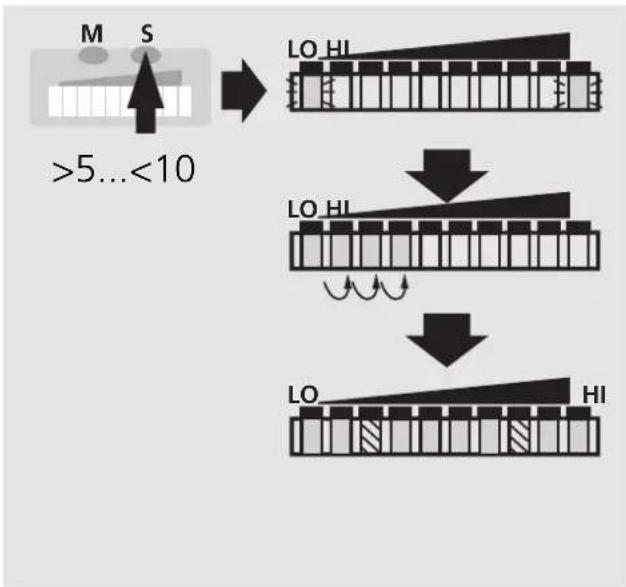

• HI-Teach

Mettre l'appareil sous tension L'appareil est opérationnel après env. 15s.

Le débit du fluide doit être à la valeur maximale (HI) souhaité.

Appuyer sur le bouton Learn/Set et le maintenir appuyé. Les LED vertes à droite et à gauche clignotent; après 5s la rampe de LED s'allume de gauche à droite (relâcher le bouton dès que les premières LED s'allument). L'affichage s'éteint brièvement. L'appareil mémorise le débit existant en tant que débit maximum.

• L'appareil est opérationnel.

D'autres possibilités de réglage (→ page 41)

• Ce réglage (HI-Teach) suffit pour la plupart des applications à base d'eau. Option: réglage sur débit minimum. (LO-Teach).
  • Régler les seuils de commutation.
• Réglage pour surveillance et visualisation d'un débit excessif.
• Récupérer les réglages de base effectués en usine.

Eléments de service et d'indication

MODE / ENTER FLOW RATE LEARN / SET LO HI 103 279 4 6 8 boutons-pous réglage indication de fonction

Indication de fonction (Mode RUN)

2 4 6 8

10

débit actuel du fluide dans la plage de détection (rampe LED verte)

2 4 6 8 10

débit excessif (LED 9 clignote)

2 4 6 8 10

chute du débit (LED 0 clignote)

Indication du seuils de commutation (SPx):

LED orange: débit ≥ SPx; LED rouge: débit < SPx

Boutons-poussoir de réglage

Mode/Enter:

- sélection des options de menu; validation

Learn/Set:

• réglage sur débit maximum / minimum /
• récupérer les réglages de base (Reset)
• réglage des valeurs (en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

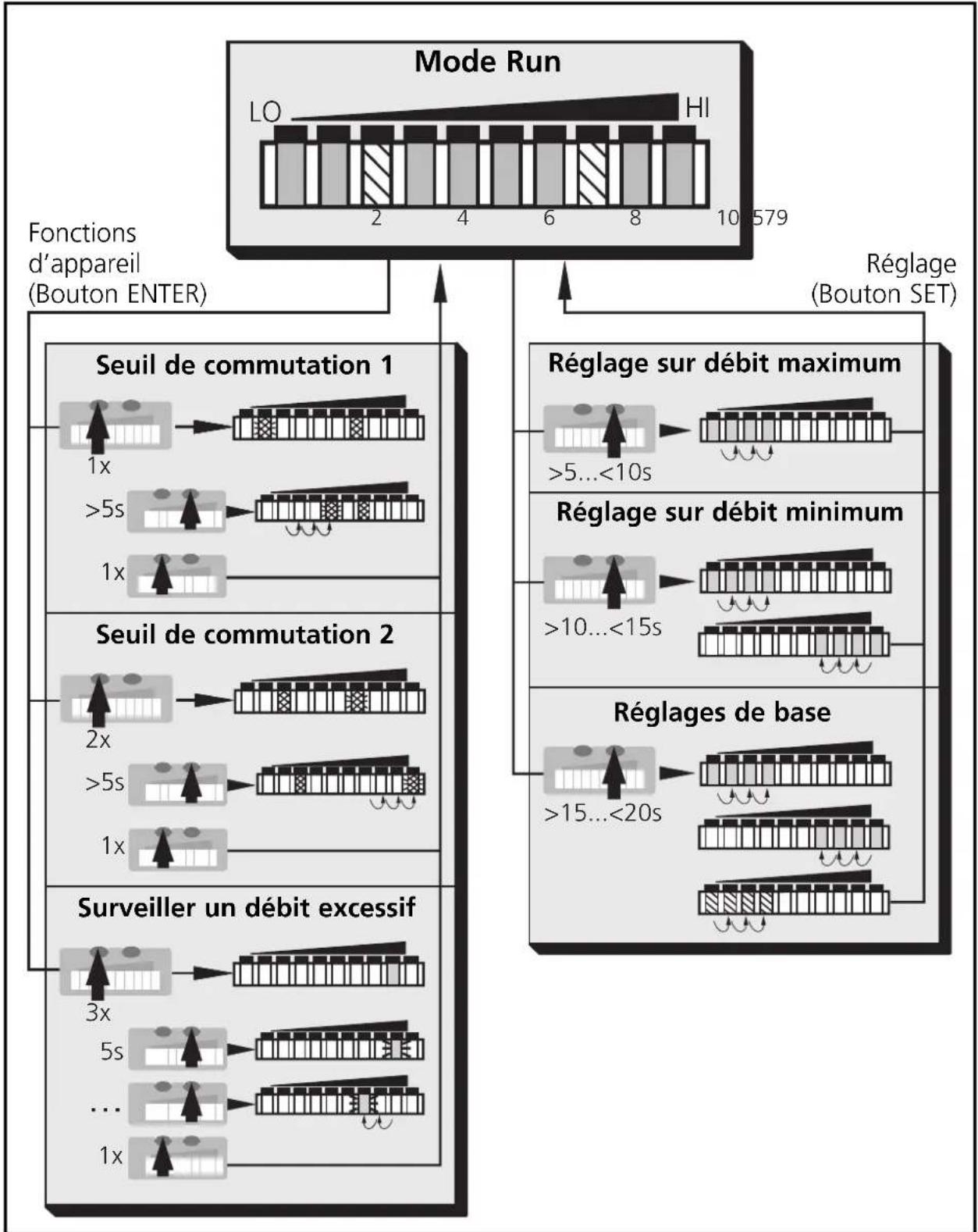

Structure du menu

Fonctionnement et caractéristiques . . . . . . . . . . . . . . . . . page 37

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 38

Raccordement électrique .... page 40

Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 41

Mise en service / Fonctionnement / Maintenance ..... page 42

Données techniques ..... page 43

Diagrammes de réglage / Informations techniques ..... page 44

Fonctionnement et caractéristiques

Le contrôleur de débit

• détecte la vitesse de circulation du fluide (milieux liquides et gazeux),
• commute les sorties en fonction de la programmation (programmation normalement ouvert/ou normalement fermé/—, suivant le branchement de l'alimentation, → page 40),

• et indique un débit relatif dans la plage de détection réglable par des LED:

• LED 0 = limite inférieure de la plage de détection (valeur minimale / LO)

• LED 9 = limite supérieure de la plage de détection (valeur maximale / HI)

- Il est également possible d'indiquer

• l'état de commutation de la sortie (LED rouge: débit inférieur au seuil de commutation, LED orange: débit supérieur ou égal au seuil de commutation),
• le dépassement de la limite supérieure de la plage de détection: la LED 9 clignote lorsque le débit est nettement supérieur à l'échelle de visualisation (2 LED),
• que le débit est inférieur au débit minimal ou nul: la LED 0 clignote lorsque le débit est inférieur à l'échelle de visualisation.

Montage

L'appareil est adaptable à différents types de raccords process (adaptateurs à commander séparément comme accessoires).

• Dans le cas des tubes horizontaux monter l'appareil latéralement, si possible (fig. 1).
  Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts.
  Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller.
• Dans le cas des tubes verticaux nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

1

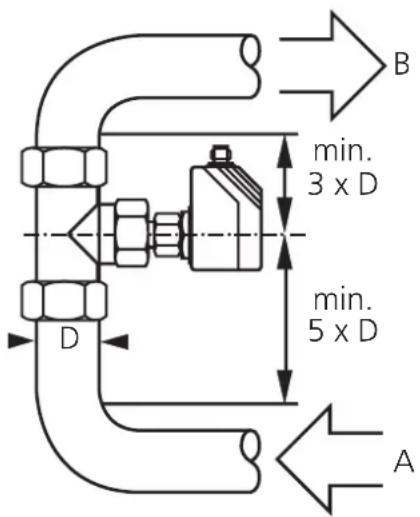

Afin d'éviter un mauvais fonctionnement une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc.

• Min. 5 x diamètre de la canalisation en amont (A),
• min. 3 x diamètre de la canalisation en aval (B).

3

B min. 3 x D min. 5 x D A D

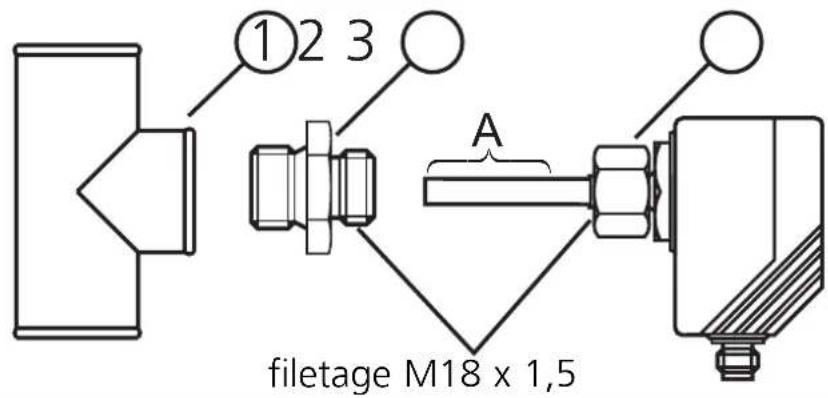

①2 3 filetage M18 x 1,5 A

1. Graisser l'écrou (3) et les filetages afin d'assurer que l'écrou peut être desserré et serré plusieurs fois.

Remarque: Aucune graisse ne doit être appliquée au bout de la sonde (A).

1. Visser l'adaptateur approprié (2) sur le raccord process (1).

2. Placer le contrôleur de débit sur l'adaptateur et serrer l'écrou (3); (couple de serrage maxi 50Nm). Maintenir l'appareil dans son orientation.

Profondeur d'installation de la sonde: min. 12mm dans le tube. L'utilisation de nos accessoires de montage assurent un positionnement correct de la sonde.

Attention: le bout de la sonde ne doit pas toucher la paroi du tube.

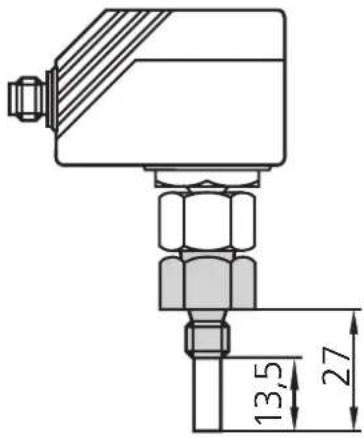

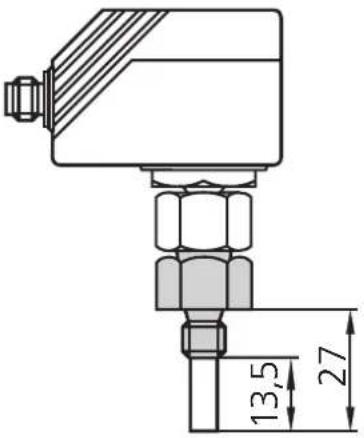

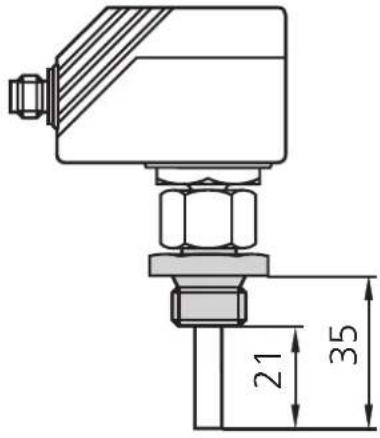

cote de montage adaptateur M12	cote de montage adaptateur G 14	cote de montage adaptateur G 12

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement.

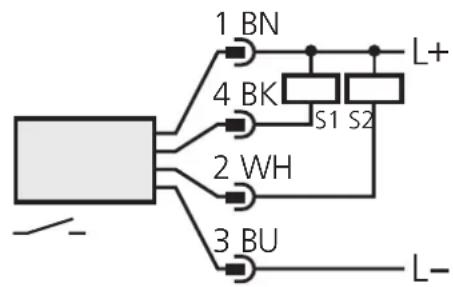

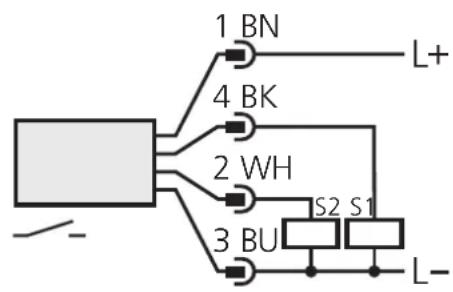

Schéma de branchement ( .O./=N.F. ):

DC PNP

branchement connecteur (côté capteur)

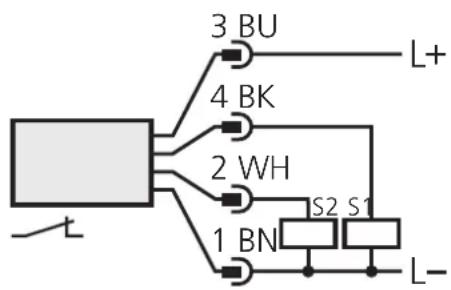

DC NPN

branchement connecteur (côté capteur)

Couleurs des fils conducteurs des connecteurs femelles ifm:

$$ 1 = \text { BN (brun) }, 2 = \text { WH (blanc) }, 3 = \text { BU (bleu) }, 4 = \text { BK (noir) }. $$

Dès la mise sous tension toutes les LED s'allument et s'éteignent l'une après l'autre.* L'appareil est ensuite opérationnel.

*Durant ce temps les deux sorties sont commutées en fonction de la programmation: ON pour la fonction N.O. et OFF pour la fonction N.F.

Indication de défaut: les 5 LED à gauche clignotent lors d'un court-circuit de la sortie de commutation S1; les 5 LED à droite clignotent lors d'un court-circuit de la sortie de commutation S2.

Programmation

■Réglage de la plage de détection débit HI-Teach

- Le débit du fluide doit être à la valeur maximale souhaité.

- Appuyer sur le bouton Learn/Set pendant >5...<10s (= réglage sur débit maximum).

Ce réglage suffit pour la plupart des applications à base d'eau.

Option: réglage sur débit minimum (LO-Teach).

- Le débit du fluide doit être à la valeur minimale souhaité (ou débit nul).

- Appuyer sur le bouton Learn/Set pendant >10...<15s (= réglage sur débit minimum.

■ Réglage du seuils de commutation

- Appuyer brièvement sur le bouton Mode/Enter (régler SP1), ou appuyer deux fois sur le bouton Mode/Enter (régler SP2).

- Appuyer sur le bouton Learn/Set pendant 5s.

- Maintenir le bouton Learn/Set appuyé ou l'appuyer plusieurs fois jusqu'à ce que le seuil de commutation souhaité soit réglé.

- Appuyer brièvement sur le bouton Mode/Enter.

■Surveiller un débit excessif

- Appuyer trois fois sur le bouton Mode/Enter.

- Appuyer sur le bouton Learn/Set pendant 5s, le relâcher lorsque une LED clignote.

- Appuyer sur le bouton Learn/Set plusieurs fois pour déplacer la LED indiquant la valeur maximale du débit de fonctionnement.

- Appuyer brièvement sur le bouton Mode/Enter.

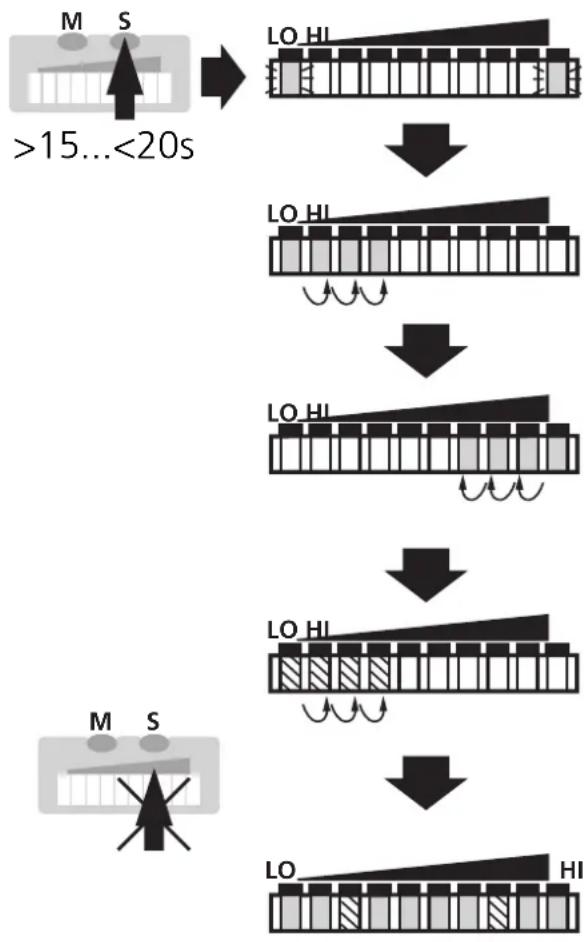

■Récupérer les réglages de base effectués en usine

- Appuyer sur le bouton Learn/Set pendant >15...<20s.

■Pour les réglages, les points suivants sont valables:

• Si lors du réglage, aucun bouton n'est appuyé pendant 15s, l'appareil redevient opérationnel sans aucune modification des valeurs.
• Si le réglage est impossible, les LED rouges clignotent. Puis l'appareil redevient opérationnel sans aucune modification des valeurs.

■Blocage / Déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle: Appuyer sur les deux boutons-poussoir pendant 10s (l'appareil doit être en Mode Run). La visualisation s'éteint brièvement (confirmation du blocage / déblocage).

Appareil livré: non bloqué.

Si l'appareil est verrouillé il est possible d'indiquer

• le seuil de commutation actuel 1 (appuyer une fois sur le bouton-poussoir Mode/Enter),
• le seuil de commutation actuel 2 (appuyer deux fois sur le bouton-poussoir Mode/Enter),
• le réglage de la fonction "surveiller un débit excessif" (appuyer trois fois sur le bouton-poussoir Mode/Enter).

Mise en service / Fonctionnement / Maintenance

Après le montage, le câblage et le réglage vérifier le bon fonctionnement de l'appareil. Dès la mise sous tension toutes les LED s'allument et s'éteignent l'une après l'autre.* L'appareil est ensuite opérationnel.

*Durant ce temps les deux sorties sont commutées en fonction de la programmation: ON pour la fonction N.O. et OFF pour la fonction N.F.

Indication de défaut: les 5 LED à gauche clignotent lors d'un court-circuit de la sortie de commutation S1; les 5 LED à droite clignotent lors d'un court-circuit de la sortie de commutation S2.

Maintenance recommandée: Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Données techniques

Tension d'alimentation [V] 20 ... 36 DC ^1

Courant de sortie [mA]....2 x 250; protégé: courts-circuits

protégé: inv. de pol. / protégé contre les surcharges

Température du fluide [°C]....-25 ... +80

Plage de réglage des seuils [cm/s] 3 ... 300

Meilleure sensibilité [cm/s]. 3 ... 60

Gradient de température maxi du fluide [K/min] 300

Milieu gazeux

Température du fluide [°C]....-25 ... +80

Plage de réglage des seuils [cm/s] 200 ... 3000

Meilleure sensibilité [cm/s]....200 ... 800

Temps de réponse [s] 1 ... 10

Retard à la disponibilité [s]....15, signalé optiquement

Tenue en pression [bar] 300

Température ambiante [°C] -25 ... +80

Protection. IP 67 (CEI 60529) / (UL50)

Matière de la sonde . . . INOX 316L; joint torique: FPM 8x1,5 gr 80° Shore A

^1) selon EN50178, TBTS, TPTB;

par rapport à UL: voir page 40 (Raccordement électrique).

Diagrammes de réglage / Informations techniques

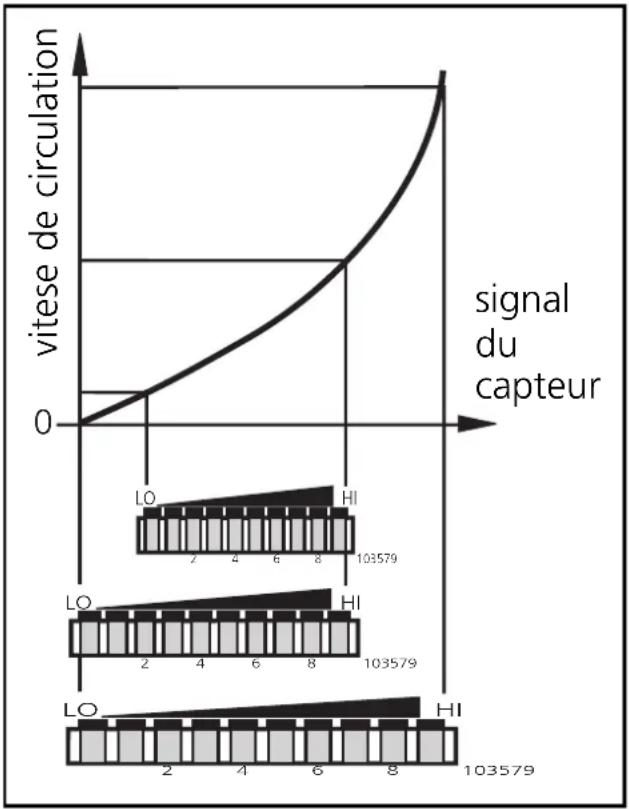

■Réglage de la plage de détection débit

La plage de détection est déterminée par:

• Réglage sur débit maximum souhaité (HI-Teach) .
  Ce réglage suffit pour la plupart des applications à base d'eau.
• Réglage sur débit minimum suohaité / nul (LO-Teach (optionnel).

- Réglage sur débit maximum (HI-Teach)

L'appareil détecte le débit existant et l'utilise comme valeur maximale pour l'affichage à LED (LED 9).

1	Mettre l'appareil sous tension.L'appareil est opérationnel après env. 15s.Le débit du fluide doit être à lavaleur maximalesouhaité et constant.
2			Appuyer sur le bouton Learn/Setet le maintenir appuyé.Les LED vertes à droite et à gauche clignotent;après 5s la rampe de LED s'allume de gauche à droite(relâcher le bouton dès que les premières LED s'allument).
	>5...<10s
			L'affichage s'éteint brièvement.L'appareil mémorise le débit existant en tant que débit maximum et devient opérationnel.

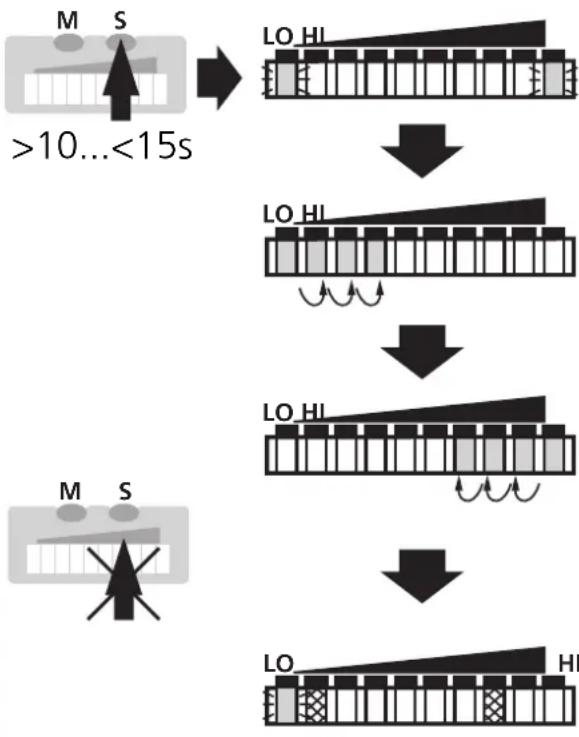

- Réglage sur débit minimum ou débit nul (LO-Teach; optionnel)

L'appareil détecte le débit existant et l'utilise comme valeur minimale pour l'affichage à LED. En fonctionnement la première LED verte (LED 0) clignote lorsque le débit du fluide tombe en-dessous de cette valeur (ou lorsque le débit est nul).

ATTENTION: L'opération LO-Teach doit toujours être effectuée après l'opération HI-Teach.

1	Le débit du fluide doit être à sa valeur minimale souhaité(ou débit nul) et constant.
2		Appuyer sur le bouton Learn/Setet le maintenir appuyé.Les LED vertes à droite et àgauche clignotent;après 5s la rampe de LEDs'allume de gauche à droite,après 5s supplémentaires larampe de LED s'allume de droiteà gauche(relâcher le bouton dès que lespremières LED à droites'allument).L'affichage s'éteint brièvement.L'appareil mémorise le débitexistant en tant que débitminimum et devient opérationnel.

■Réglage du seuils de commutation

Seuil 1 (SP1) = valeur basse, plage de réglage: LED 0 ... SP2 Seuil 2 (SP2) = valeur haute, plage de réglage: SP1 ... LED 9.

1	1 fois (= réglage du SP1)2 fois (= réglage du SP2)	Appuyer sur le boutonMode/Enter. Le seuil de commutation actuel est affiché:LED allumée: réglage grossier,LED clignotante: réglage fin
2	>5s	Appuyer sur le bouton Learn/Set et le maintenir.Après 5s le seuil de commutation est augmenté* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).Indication:La LED clignotante passe de gauche à droite. Lorsque la LED clignotante atteint la position 9, elle retourne à la LED 0 et la LED qui est constamment allumée avance d'un pas.**
3		Appuyer sur le bouton Mode/Enter brièvement (confirmation).Le seuil de commutation réglé devient effectif; l'appareil devient opérationnel.

*Réduire le seuil: Laissez les LED clignotante et allumée passer la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.
- SP1: valeur de réglage min. = LED 0; valeur de réglage max. = LED "SP2".
- SP2: valeur de réglage min. = LED "SP1"; valeur de réglage max. = LED 9.
**Dépassement: Si la LED clignotante et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.

■Surveiller un débit excessif

Grâce à cette fonction, une fenêtre d'affichage dans la plage de détection peut être définie: Déplacer la LED indiquant la valeur maximale à la position 8, 7, 6 ou 5. En débit maximum toutes les LED de cette échelle sont allumées. Les LED au-dessus de cette échelle signa-lent un débit excessif.

Si le seuil de commutation est supérieur à cette échelle, l'appareil commute en cas de débit excessif.

1		Appuyer trois fois sur le bouton Mode/Enter.Le réglage actuel est affiché (LED verte).
2		Appuyer sur le bouton Learn/Setpendent 5s (jusqu'à ce que la LED clignote).
3		Appuyer sur le bouton Learn/Setplusieurs fois jusqu'à ce que la LED désirée clignote (LED 8, 7, 6 ou 5).Après chaque pression sur le bouton la LED recule d'un pas.Lorsque la LED 5 est atteinte, une nouvelle pression permet le retour à la LED 9.
4		Appuyer sur le bouton Mode/ Enter brièvement (confirmation).L'affichage s'éteint brièvement.L'appareil mémorise le nouveau réglage et devient opérationnel.

Remarque:
Après chaque réglage sur débit maximum (HI-Teach), la valeur d'affichage déplacée est repositionnée (à la LED 9).

■Récupérer les réglages de base effectués en usine

S'assurer d'être dans le mode Run débit.

Appuyer sur le bouton Learn/Set et le maintenir appuyé.

Les LED vertes à droite et à gauche clignotent;

après 5s la rampe de LED s'allume de gauche à droite,

après 5s supplémentaires la rampe de LED s'allume de droite à gauche,

après 5s supplémentaires la rampe de LED (orange) s'allume de gauche à droite (relâcher le bouton dès que les premières LED orange s'allument).

L'affichage s'éteint brièvement. Tous les réglages effectués en usine sont récupérés, l'appareil devient opérationnel.

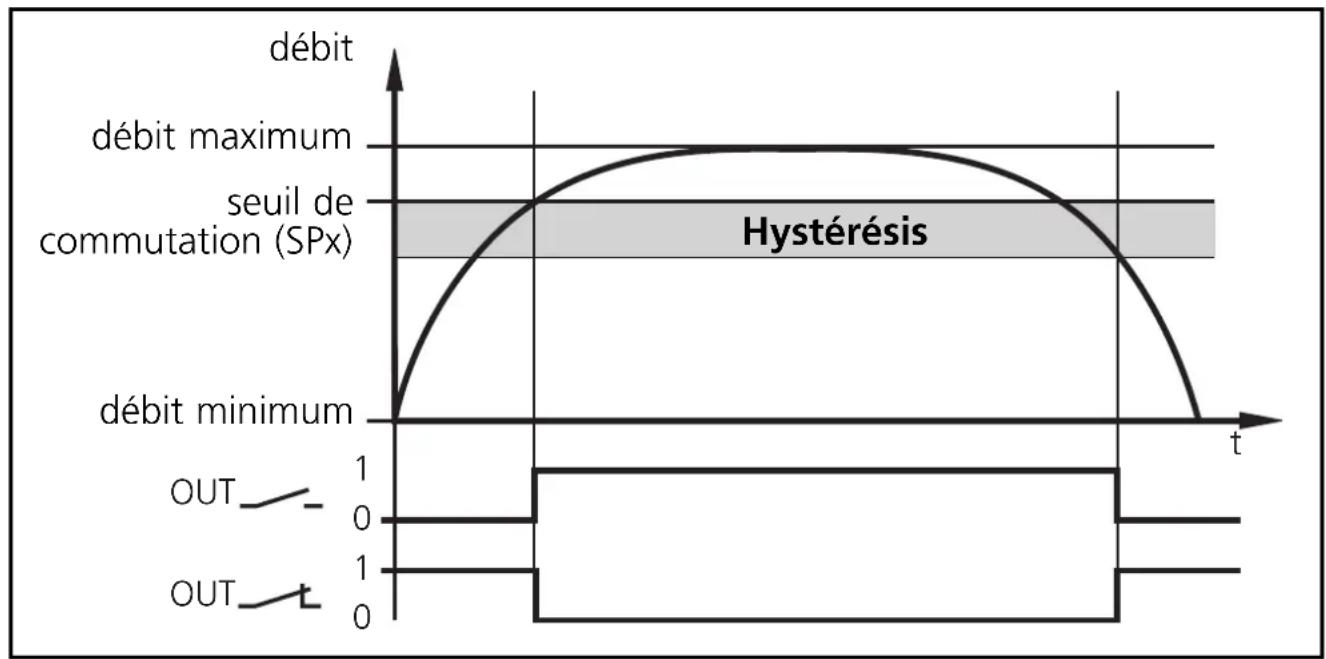

Fonction hystérésis

Si le débit augmente, les sorties commutent lorsque le seuil de commutation correspondant (SPx) est atteint.

Si le débit diminue de nouveau, la sortie ne commute que lorsque la valeur “SPx minus hystérésis” est atteinte.

L'hystérésis est considérablement influencée par le choix de la plage de fonctionnement sur la courbe de sensibilité de la sonde:

• Dans le cas de réglage sur les valeurs HI-Flow dans la plage 0 ... 60 cm/s l'hystérésis est 2 - 4 cm/s (valeurs s'appliquant à l'eau).
• Dans le cas de réglage sur les valeurs HI-Flow supérieures à 100 cm/s l'hystérésis augmente lorsque le débit augmente.

Le temps de réponse typique de l'appareil est 3 ... 8s. Il peut être influencé par le réglage du LO-Teach et du seuil de commutation.

• Plus bas est réglé le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera débit.
• Plus haut est réglé le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera non débit.
