Type de produit	Module électronique esclave AS-i
Marque	IFM
Modèle	AC2804 (compatible AC2705)
Dimensions (L x H x P)	45 x 135 x 26,5 mm
Poids	Environ 150 g
Alimentation	Via réseau AS-i, 18…30 V DC
Consommation réseau AS-i	< 280 mA
Courant maxi total entrées	200 mA
Nombre d'entrées	4 (capteurs 2 ou 3 fils PNP)
Nombre maximal de modules par maître	31
Profil AS-i	S 0.0
Adressage	Manuel (module d'adressage), automatique (contrôleur ifm), ou via logiciel AS-i
Indicateurs LED	1 LED jaune par entrée (commutation) ; 1 LED verte (alimentation AS-i)
Raccordement capteurs	Bornes à vis / Combicon
Montage	Rail DIN 35 mm ou fixation sur platine
Température de fonctionnement	0…60 °C (estimation)
Indice de protection	IP20 (estimation)
Matériau du boîtier	Plastique
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas raccorder les entrées I1-I4 à un potentiel externe
Pièces détachées et réparabilité	Non prévu ; remplacer le module en cas de défaut

FOIRE AUX QUESTIONS - AC2804 IFM

Comment raccorder des capteurs au module AC2804 ?

Les capteurs se raccordent sur les bornes I1 à I4 avec alimentation via I+ (24V) et I- (0V). Utiliser des capteurs PNP 2 ou 3 fils.

Quelle est la consommation maximale du module sur le réseau AS-i ?

La consommation totale du réseau AS-i ne doit pas dépasser 280 mA. Le courant maxi total pour toutes les entrées est de 200 mA.

Comment adresser le module AC2804 pour la première fois ?

Vous pouvez utiliser un module d'adressage branché sur A+ et A-, l'adressage automatique avec un contrôleur AS-i ifm, ou le logiciel AS-i. Retirez le shunt d'adressage pour permettre la communication.

Que signifie la LED verte sur le module ?

La LED verte indique que l'alimentation du réseau AS-i est correcte. Si elle est éteinte, vérifiez la connexion AS-i.

Quel est le nombre maximal d'entrées que peut gérer le module ?

Le module dispose de 4 entrées pour capteurs (I1 à I4). Chaque entrée peut commuter un capteur PNP.

Le module AC2804 peut-il être monté sur rail DIN ?

Oui, le module se monte sur un rail 35 mm ou se fixe sur un dispositif de montage. Assurez une bonne dissipation thermique.

Quelle est la tension d'alimentation des capteurs ?

L'alimentation des capteurs provient du réseau AS-i via les bornes I+ (24V) et I- (0V). La tension est comprise entre 18 et 30 V DC.

Comment savoir si une entrée est activée ?

Chaque entrée dispose d'une LED jaune qui s'allume lorsque le capteur est commuté.

Peut-on raccorder des capteurs 2 fils sur le module ?

Oui, le module accepte les capteurs 2 fils (PNP) ou 3 fils (PNP). Raccordez-les correctement sur les bornes I+/I- et l'entrée correspondante.

Que faire si le module ne communique pas avec le maître AS-i ?

Vérifiez que le shunt d'adressage est retiré, que l'adresse est valide (1-31) et que la LED verte est allumée. Contrôlez également le câblage AS-i.

MODE D'EMPLOI AC2804 IFM

LISTED IND. CONT. EQ. 92CA

Δ5interface

Module AS-i

AC2705 AC2804

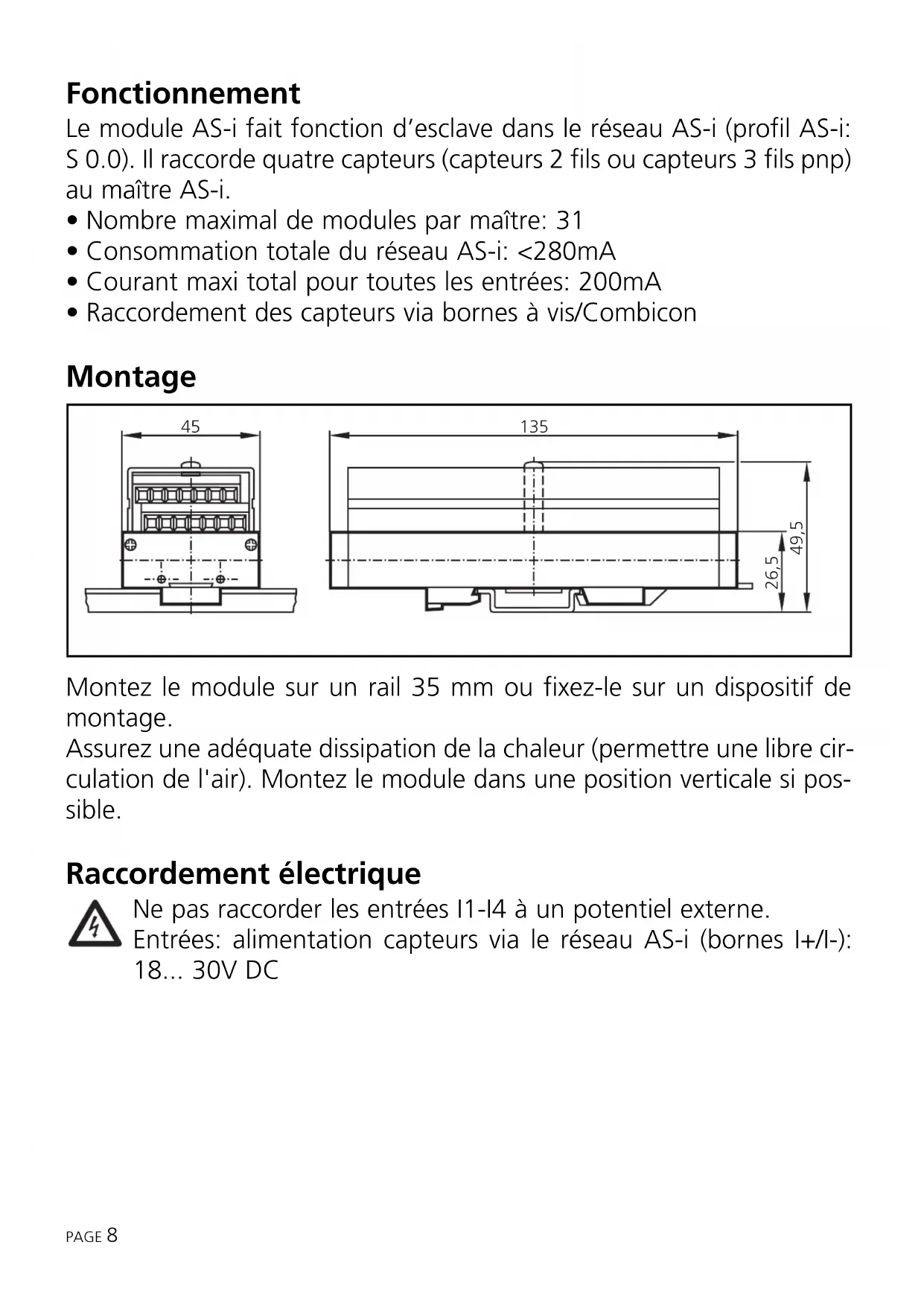

Le module AS-i fait fonction d'esclave dans le réseau AS-i (profil AS-i: S 0.0). Il raccorde quatre capteurs (capteurs 2 fils ou capteurs 3 fils PNP) au maître AS-i.

• Nombre maximal de modules par maître : 31
• Consommation totale du réseau AS-i: <280mA
• Courant maxi total pour toutes les entrées: 200mA
• Raccordement des capteurs via bornes à vis/Combicon

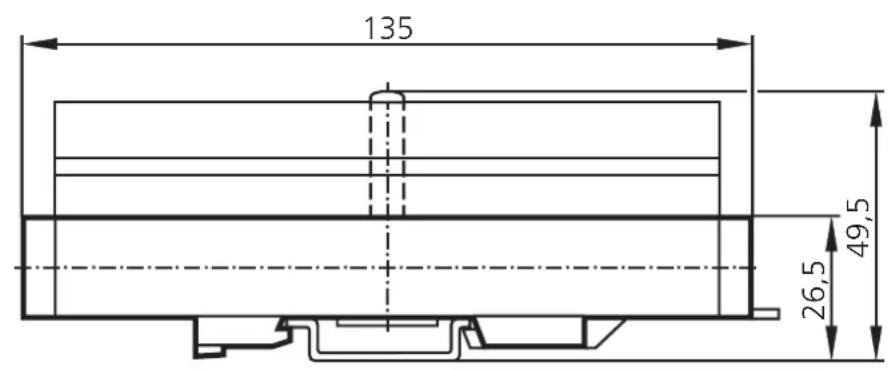

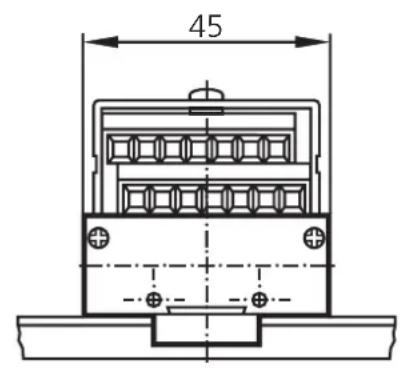

Montage

45

135 49,5 26,5

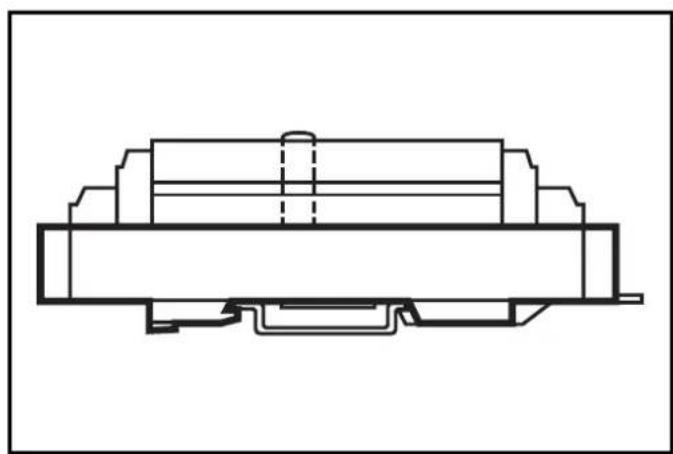

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Ne pas raccorder les entrées I1-I4 à un potentiel externe.

Entrées: alimentation capteurs via le réseau AS-i (bornes I+/I-): 18... 30V DC

Raccordement

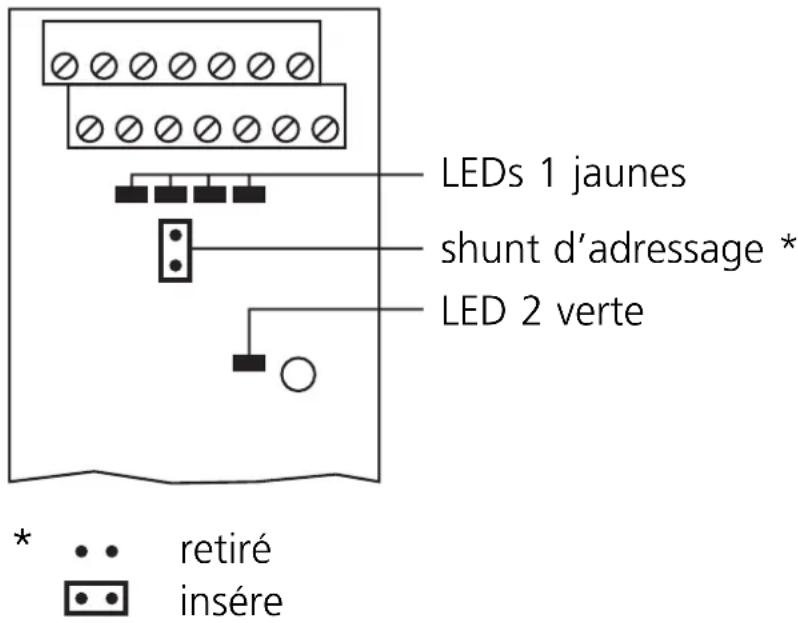

LEDs 1 jaunes shunt d'adressage * LED 2 verte * ... retiré ... inséré

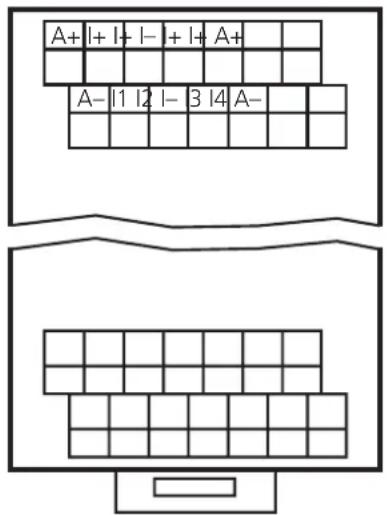

A+ |+ |+ |- + |+ A+ A- |1 |2 |- 3 |4 A-

A+: AS-i +

A-: AS-i -

I+: alimentation capteur +24V

I-: alimentation capteur +0V

I1... I4: entrée de commutation capteurs 1... 4

LEDs 1: indication commutation entrées capteurs

LED 2: indication d'alimentation AS-i

Capteur PNP 3 fils

Fin de course mécanique

L+ I+ A I1

Adresseage

Affectez une adresse entre 1 et 31. Lors de la livraison, l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôleur AS-i ifm

Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus basse libre est utilisée.

Adressage automatique de plusieurs modules : Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée.

Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte : alimentation AS-i o. k. • LED jaune : entrée est commutée
