AC2804 - Elektronisches modul IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i Slave-Elektronikmodul
Marke	IFM
Modell	AC2804 (kompatibel mit AC2705)
Abmessungen (L x H x T)	45 x 135 x 26,5 mm
Gewicht	ca. 150 g
Spannungsversorgung	Über AS-i-Netzwerk, 18…30 V DC
AS-i-Stromaufnahme	< 280 mA
Maximaler Gesamtstrom Eingänge	200 mA
Anzahl Eingänge	4 (2- oder 3-Draht-PNP-Sensoren)
Maximale Anzahl Module pro Master	31
AS-i-Profil	S 0.0
Adressierung	Manuell (Adressiermodul), automatisch (ifm-Steuerung) oder über AS-i-Software
LED-Anzeigen	1 gelbe LED pro Eingang (Schaltung); 1 grüne LED (AS-i-Spannungsversorgung)
Sensoranschluss	Schraubklemmen / Combicon
Montage	DIN-Schiene 35 mm oder Montageplatte
Betriebstemperatur	0…60 °C (geschätzt)
Schutzart	IP20 (geschätzt)
Gehäusematerial	Kunststoff
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheit	Die Eingänge I1-I4 nicht an ein externes Potenzial anschließen
Ersatzteile und Reparierbarkeit	Nicht vorgesehen; Modul im Fehlerfall ersetzen

Häufig gestellte Fragen - AC2804 IFM

Wie schließe ich Sensoren an das Modul AC2804?

Die Sensoren werden an die Klemmen I1 bis I4 angeschlossen, mit Spannungsversorgung über I+ (24V) und I- (0V). Verwenden Sie 2- oder 3-Draht-PNP-Sensoren.

Wie hoch ist der maximale Stromverbrauch des Moduls im AS-i-Netzwerk?

Der Gesamtstromverbrauch des AS-i-Netzwerks darf 280 mA nicht überschreiten. Der maximale Gesamtstrom für alle Eingänge beträgt 200 mA.

Wie adressiere ich das Modul AC2804 zum ersten Mal?

Sie können ein an A+ und A- angeschlossenes Adressiermodul, die automatische Adressierung mit einer ifm-AS-i-Steuerung oder die AS-i-Software verwenden. Entfernen Sie den Adressierungs-Jumper, um die Kommunikation zu ermöglichen.

Was bedeutet die grüne LED am Modul?

Die grüne LED zeigt an, dass die Spannungsversorgung des AS-i-Netzwerks in Ordnung ist. Wenn sie aus ist, überprüfen Sie den AS-i-Anschluss.

Wie viele Eingänge kann das Modul maximal verwalten?

Das Modul verfügt über 4 Eingänge für Sensoren (I1 bis I4). Jeder Eingang kann einen PNP-Sensor schalten.

Kann das Modul AC2804 auf einer DIN-Schiene montiert werden?

Ja, das Modul wird auf einer 35 mm-Schiene montiert oder an einer Montagevorrichtung befestigt. Sorgen Sie für eine gute Wärmeableitung.

Wie hoch ist die Versorgungsspannung der Sensoren?

Die Spannungsversorgung der Sensoren erfolgt über das AS-i-Netzwerk über die Klemmen I+ (24V) und I- (0V). Die Spannung liegt zwischen 18 und 30 V DC.

Wie erkenne ich, ob ein Eingang aktiviert ist?

Jeder Eingang verfügt über eine gelbe LED, die leuchtet, wenn der Sensor geschaltet ist.

Können 2-Draht-Sensoren an das Modul angeschlossen werden?

Ja, das Modul akzeptiert 2-Draht- (PNP) oder 3-Draht-Sensoren (PNP). Schließen Sie sie korrekt an die Klemmen I+/I- und den entsprechenden Eingang an.

Was tun, wenn das Modul nicht mit dem ASi-Master kommuniziert?

Überprüfen Sie, ob der Adressierungs-Jumper entfernt ist, die Adresse gültig ist (1-31) und die grüne LED leuchtet. Kontrollieren Sie auch die AS-i-Verkabelung.

BEDIENUNGSANLEITUNG AC2804 IFM

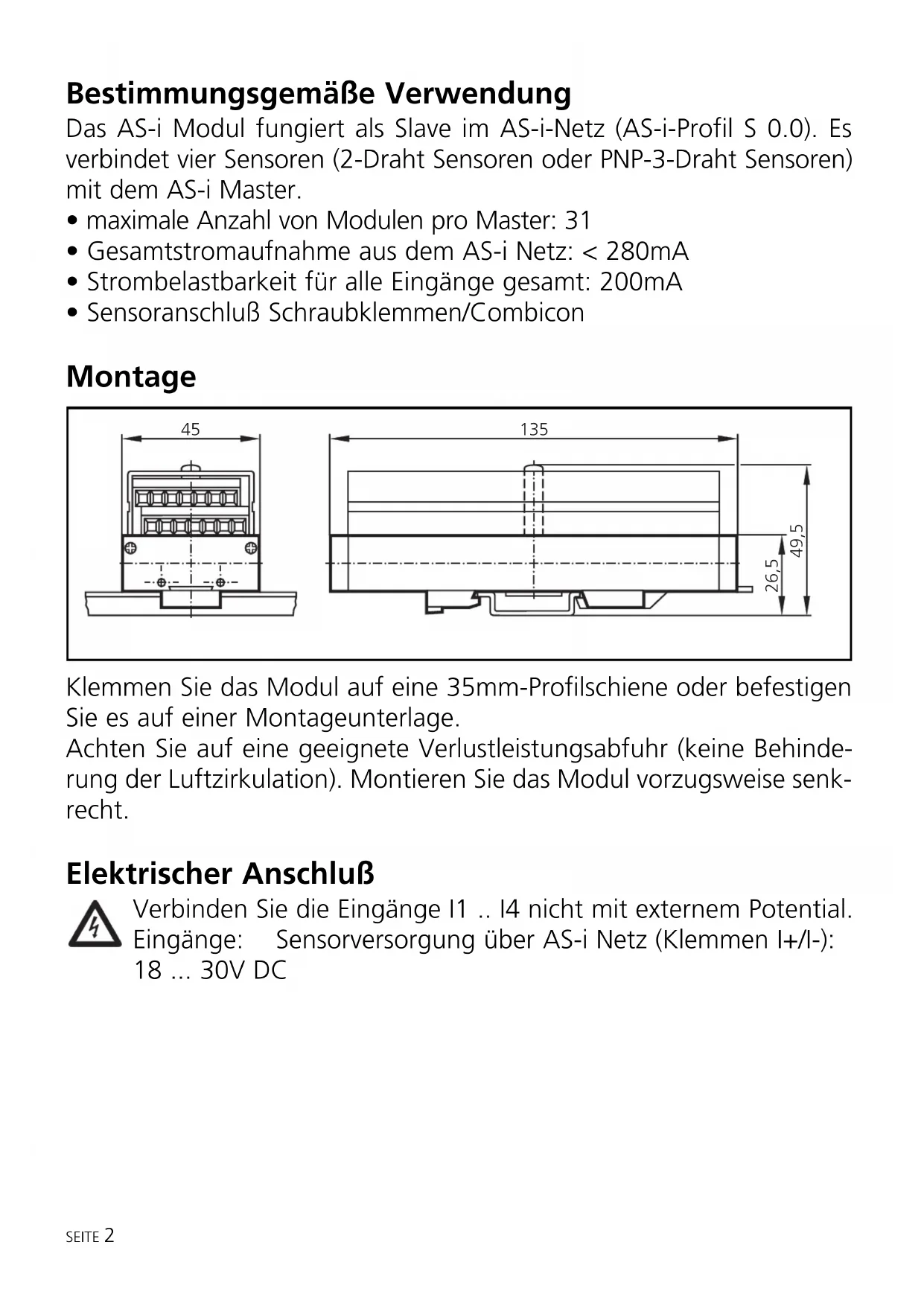

Bestimmungsgemäße Verwendung

Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 0.0). Es verbindet vier Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren) mit dem AS-i Master.

• maximale Anzahl von Modulen pro Master: 31
• Gesamtstromaufnahme aus dem AS-i Netz: < 280mA
• Strombelastbarkeit für alle Eingänge gesamt: 200mA
• Sensoranschluß Schraubklemmen/Combicon

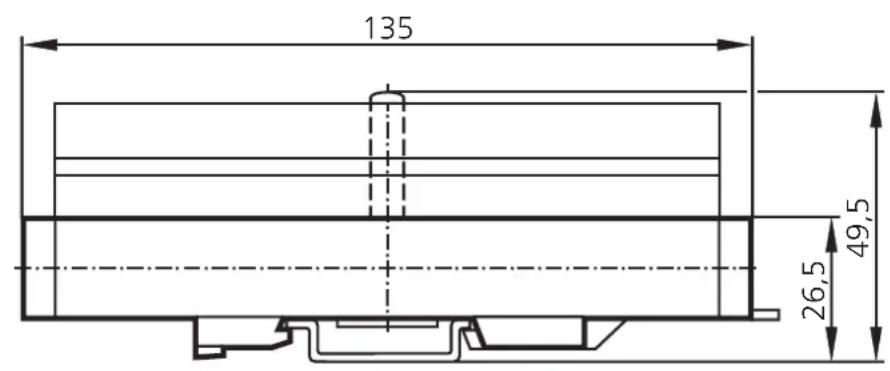

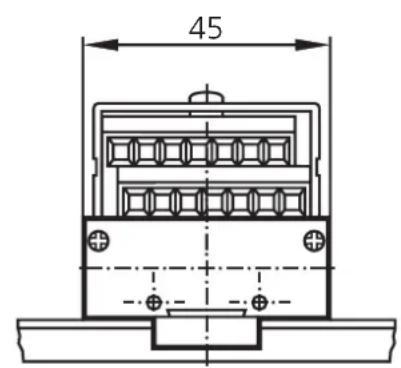

Montage

45

135 49,5 26,5

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Verbinden Sie die Eingänge I1 .. I4 nicht mit externem Potential. Eingänge: Sensorversorgung über AS-i Netz (Klemmen I+/I-): 18 ... 30V DC

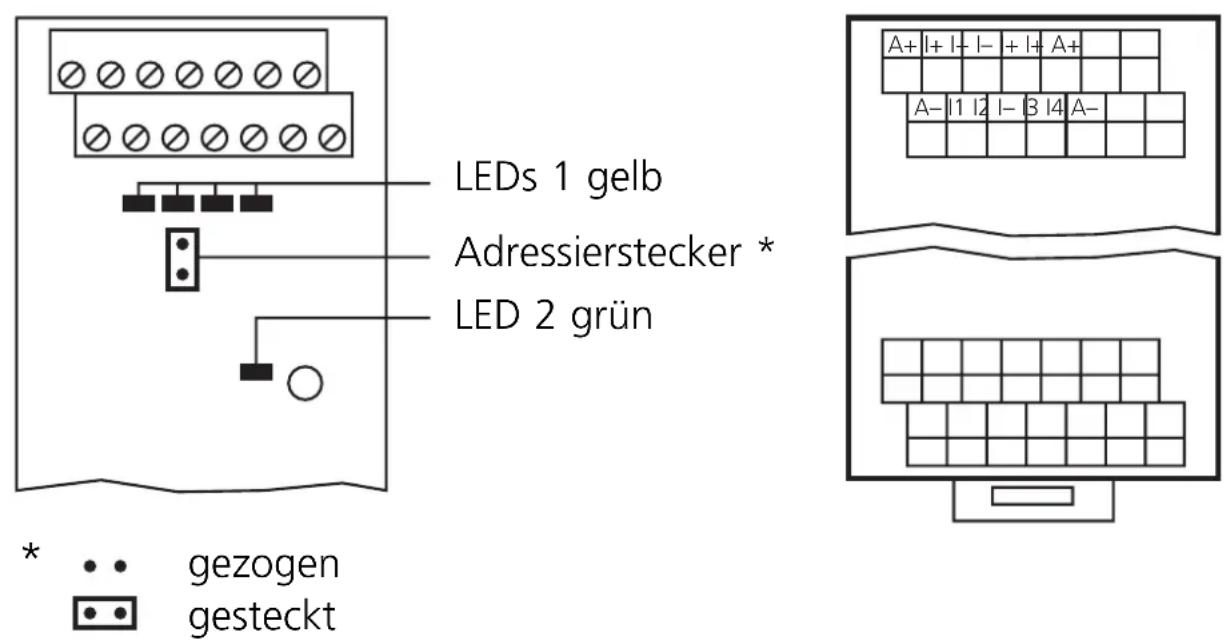

Klemmenbelegung

LEDs 1 gelb
Adressierstecker *
LED 2 grün
gezogen
gesteckt
A+: AS-i +
A-: AS-i -
I+: Sensorversorgung +24V
I-: Sensorversorgung 0V
I1 ... I4: Schalteingang Sensor 1 ... 4
LEDs 1: Schaltzustandsanzeige Sensoreingänge
LED 2: Anzeige AS-i Spannung

3-Leiter-pnp-Sensor
Mechanischer Schalter
2-Leiter-Sensor

L+ I+ A I1

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste freie Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergeben Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, darf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunächst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es, ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz o.k.
• LED gelb: Eingang geschaltet
