AC2808 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique AS-i (AS-interface)
Marque	IFM
Modèle	AC2808
Alimentation	Capteurs : 18-30 V DC via AS-i ; Sorties : 24 V DC ou 240 V AC
Consommation	≤ 280 mA par module
Nombre d'entrées	4 (capteurs)
Nombre de sorties	4 (actionneurs)
Courant de sortie	2,5 A par voie, 6 A par module
Profil AS-i	S 7.0
Fonction chien de garde	Si interruption avec maître > 40 ms, les 4 sorties sont mises hors tension
Montage	Sur rail 35 mm ou fixation sur dispositif de montage
Raccordement	Bornes Combicon
Adressage	Adresse 1 à 31 (par défaut 0) ; manuel, automatique ou via logiciel
Indication LED	Verte : alimentation AS-i ; Jaune : commutation entrées/sorties
Nombre maximal de modules par maître	31
Entretien	Aucun entretien particulier requis
Sécurité	Installation dans zones électriques fermées ; débrancher l'alimentation avant raccordement
Informations générales	Catégorie : module électronique ; notice disponible en 11 pages

FOIRE AUX QUESTIONS - AC2808 IFM

Quelle est la tension d'alimentation du module AC2808 ?

L'alimentation des capteurs se fait via le réseau AS-i en 18-30 V DC. Les sorties nécessitent une alimentation externe de 24 V DC ou 240 V AC.

Comment adresser le module AC2808 ?

Il existe plusieurs méthodes : adressage manuel avec un module d'adressage, adressage automatique via le contrôleur AS-i IFM (fonction MULTIPLE AUTO ADDRESS), ou via le logiciel AS-i. Retirez le shunt d'adressage pour procéder.

Que signifient les LED sur le module ?

La LED verte indique que l'alimentation AS-i est OK. Les LED jaunes indiquent la commutation des entrées (capteurs) ou sorties (actionneurs).

Quelle est la fonction chien de garde (watchdog) ?

Si la communication avec le maître est interrompue pendant plus de 40 ms, les 4 sorties sont mises hors tension pour des raisons de sécurité.

Combien de modules AC2808 peut-on connecter à un maître ?

Le nombre maximal de modules par maître est de 31.

Quel est le courant de sortie maximal par voie et par module ?

Le courant de sortie est de 2,5 A par voie et de 6 A par module au total.

Comment raccorder les capteurs et actionneurs ?

Utilisez les bornes Combicon. Pour les entrées, raccordez les capteurs aux bornes I+/I- (alimentation) et 11-14 (commutation). Pour les sorties, raccordez les actionneurs aux bornes O1-O4 et l'alimentation externe sur O1-O4 et N.

Où installer le module AC2808 ?

Le module doit être installé dans des zones électriques fermées (armoire électrique). Montez-le de préférence verticalement sur un rail 35 mm, en assurant une libre circulation de l'air pour la dissipation thermique.

Comment réinitialiser le module ?

Il n'y a pas de bouton de réinitialisation. Pour redémarrer, coupez puis rétablissez l'alimentation AS-i. Assurez-vous que le shunt d'adressage est retiré après configuration.

Que faire si le module ne communique pas avec le maître ?

Vérifiez d'abord l'alimentation AS-i (LED verte). Assurez-vous que l'adresse est comprise entre 1 et 31 et que le shunt d'adressage est retiré. Vérifiez également le câblage et la présence d'un seul module avec l'adresse 0 lors de l'adressage automatique.

MODE D'EMPLOI AC2808 IFM

LISTED

IND. CONT. EQ.

92CA

Asinterface

AS-i Modul

AS-i module

Module AS-i

AC2801, AC2802,

AC2803, AC2808

Fonctionnement et caractéristiques

• profil AS-i: S 7.0
• Nombre maximal de modules par maître: 31
• Fonction chien de garde : Si le raccordement avec le maître est interrompu pendant plus de 40ms, les 4 sorties sont mises hors tension
• Consommation totale: ≤ 280mA par module
• Courant de sortie: 2,5A par voie, 6A par module
• raccordement des capteurs/actionneurs via Combicon
• Ce module est prévu uniquement pour l'installation dans des zones électriques fermées

Montage

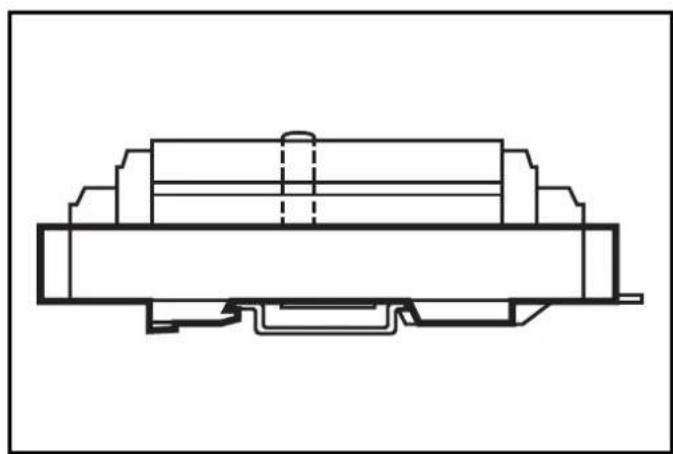

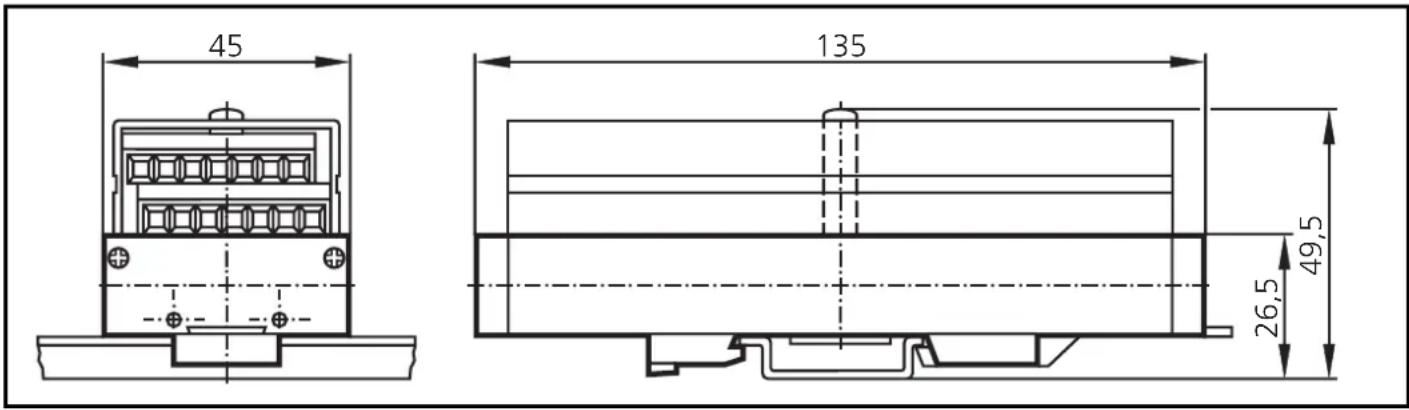

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Mettez les circuits d'alimentation des actionneurs hors tension! Raccordez les capteurs et actionneurs sur les bornes.

Entrées: Alimentation capteur via le réseau AS-i (bornes I+/I-): 18... 30V DC (Ne pas raccorder les entrées et le potentiel externe)

Sorties:

I+: alimentation capteur +24V

I-: alimentation capteur +0V

11... 14: entrée de commutation capteurs 1... 4

L1: alimentation externe + ou phase pour AC

O4-O3, O2, O1: alimentation externe + ou phase pour AC

N: alimentation externe - ou fil neutre pour AC

O1... O4: sorties de commutation actionneurs 1... 4

LEDs 1: indication commutation entrées capteurs

LED 2: indication d'alimentation AS-i

LEDs 3: indication de commutation des sorties actionneurs

Raccordement

AC2801

AC2803

AC2802

AC2808

1 potentiel, bornes

1 potentiel, Combicon

3 potentiels, bornes à vis

3 potentiels, Combicon

Adresseage

Affectez une adresse entre 1 et 31. Lors de la livraison, l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôle AS-i ifm

Tous les esclaves présents doivent être préselectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus BASSE libre est utilisée.

Adressage automatique des plusieurs modules : Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

C Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée. Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte : alimentation AS-i o. k.
• LED jaune: entrée/sortie est commutée

Input Rating	Output Rating
31.6V DC 280mA	24V DC, 240V AC, 4x1.5A or 2x2.5A 20-30V DC, 200mA
