Produkttyp	AS-i Elektronikmodul (AS-Interface)
Marke	IFM
Modell	AC2808
Stromversorgung	Sensoren: 18-30 V DC über AS-i; Ausgänge: 24 V DC oder 240 V AC
Stromaufnahme	≤ 280 mA pro Modul
Anzahl der Eingänge	4 (Sensoren)
Anzahl der Ausgänge	4 (Aktoren)
Ausgangsstrom	2,5 A pro Kanal, 6 A pro Modul
AS-i-Profil	S 7.0
Watchdog-Funktion	Bei Unterbrechung der Kommunikation mit dem Master > 40 ms werden die 4 Ausgänge spannungsfrei geschaltet.
Montage	Auf 35 mm Tragschiene oder Montageplatte
Anschluss	Combicon-Klemmen
Adressierung	Adresse 1 bis 31 (Standard 0); manuell, automatisch oder per Software
LED-Anzeige	Grün: AS-i-Versorgung; Gelb: Schaltzustand der Ein-/Ausgänge
Maximale Anzahl von Modulen pro Master	31
Wartung	Keine besondere Wartung erforderlich
Sicherheit	Installation in geschlossenen elektrischen Betriebsräumen; vor dem Anschluss die Stromversorgung trennen
Allgemeine Informationen	Kategorie: Elektronikmodul; Anleitung auf 11 Seiten verfügbar

Häufig gestellte Fragen - AC2808 IFM

Wie hoch ist die Versorgungsspannung des Moduls AC2808?

Die Sensoren werden über das AS-i-Netz mit 18-30 V DC versorgt. Die Ausgänge benötigen eine externe Spannungsversorgung von 24 V DC oder 240 V AC.

Wie wird das Modul AC2808 adressiert?

Es gibt mehrere Methoden: manuelle Adressierung mit einem Adressiermodul, automatische Adressierung über den IFM-AS-i-Controller (Funktion MULTIPLE AUTO ADDRESS) oder über die AS-i-Software. Entfernen Sie den Adressierstecker (Shunt), um fortzufahren.

Was bedeuten die LEDs am Modul?

Die grüne LED zeigt an, dass die AS-i-Versorgung in Ordnung ist. Die gelben LEDs zeigen den Schaltzustand der Eingänge (Sensoren) oder Ausgänge (Aktoren) an.

Welche Funktion hat der Watchdog?

Wenn die Kommunikation mit dem Master länger als 40 ms unterbrochen ist, werden die 4 Ausgänge aus Sicherheitsgründen spannungsfrei geschaltet.

Wie viele Module AC2808 können an einen Master angeschlossen werden?

Die maximale Anzahl von Modulen pro Master beträgt 31.

Wie hoch ist der maximale Ausgangsstrom pro Kanal und pro Modul?

Der Ausgangsstrom beträgt 2,5 A pro Kanal und insgesamt 6 A pro Modul.

Wie werden Sensoren und Aktoren angeschlossen?

Verwenden Sie die Combicon-Klemmen. Für die Eingänge schließen Sie die Sensoren an die Klemmen I+/I- (Versorgung) und 11-14 (Schaltung) an. Für die Ausgänge schließen Sie die Aktoren an die Klemmen O1-O4 und die externe Versorgung an O1-O4 und N an.

Wo wird das Modul AC2808 installiert?

Das Modul muss in geschlossenen elektrischen Betriebsräumen (Schaltschrank) installiert werden. Montieren Sie es vorzugsweise senkrecht auf einer 35 mm Tragschiene und sorgen Sie für freie Luftzirkulation zur Wärmeableitung.

Wie wird das Modul zurückgesetzt?

Es gibt keinen Reset-Knopf. Zum Neustart schalten Sie die AS-i-Versorgung aus und wieder ein. Stellen Sie sicher, dass der Adressierstecker nach der Konfiguration entfernt ist.

Was tun, wenn das Modul nicht mit dem Master kommuniziert?

Überprüfen Sie zuerst die AS-i-Versorgung (grüne LED). Stellen Sie sicher, dass die Adresse zwischen 1 und 31 liegt und der Adressierstecker entfernt ist. Überprüfen Sie auch die Verkabelung und dass sich bei der automatischen Adressierung nur ein Modul mit der Adresse 0 im Netzwerk befindet.

BEDIENUNGSANLEITUNG AC2808 IFM

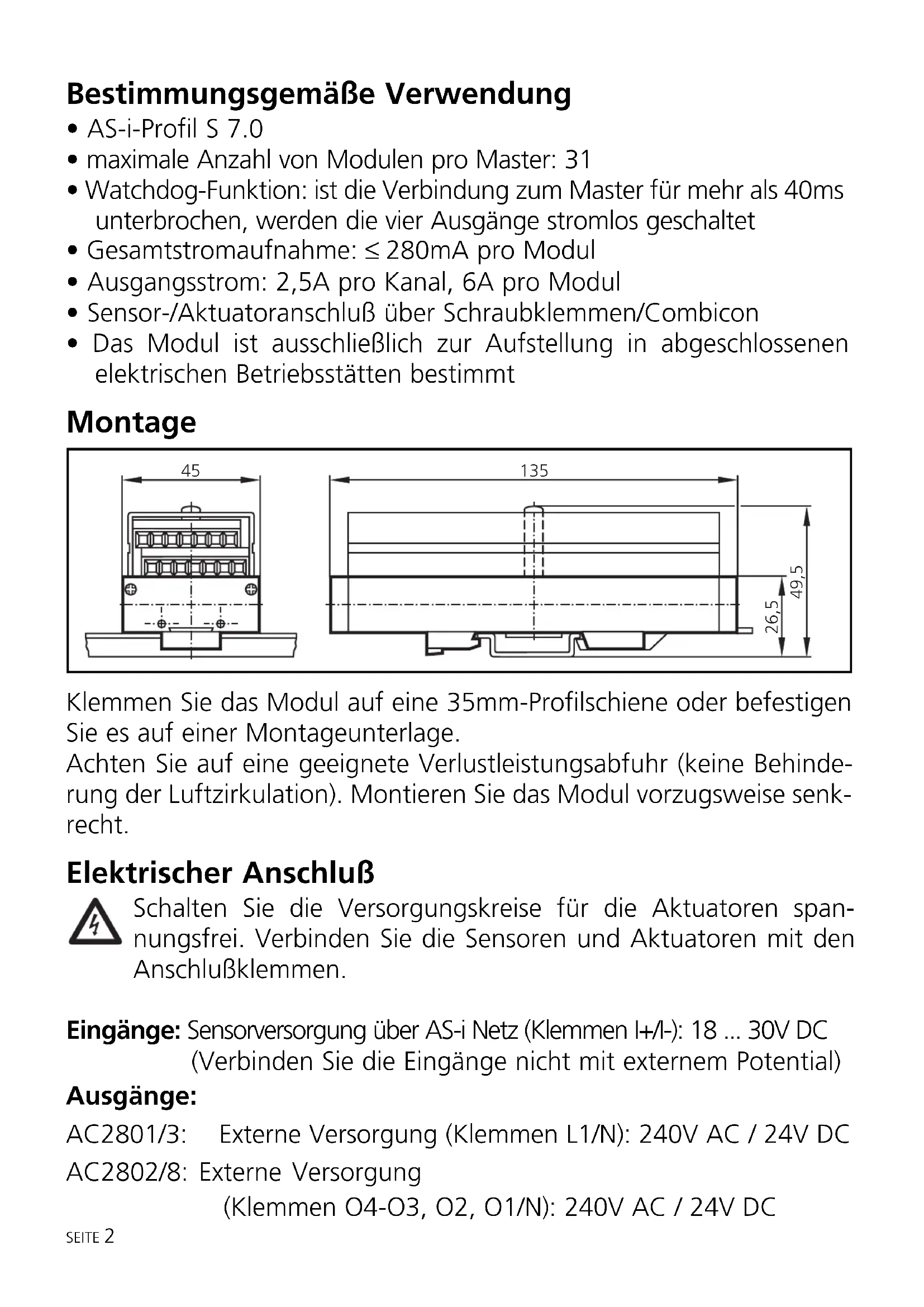

Bestimmungsgemäß Verwendung

AS-i-Profil S 7.0
- maximale Anzahl von Modulen pro Master: 31
- Watchdog-Funktion: ist die Verbindung zum Master für mehr als 40ms unterbrochen, werden die vier Ausgänge stromlos geschalte
- Gesamtstromaufnahme: ≤ 280mA pro Modul
- Ausgangsstrom: 2,5A pro Kanal, 6A pro Modul
- Sensor-/Aktuatoranschluß über Schraubklemmen/Combicon
- Das Modul ist ausschließlich zur Aufstellung in abgeschlossenen elektrischen Betriebsstätten bestimmt

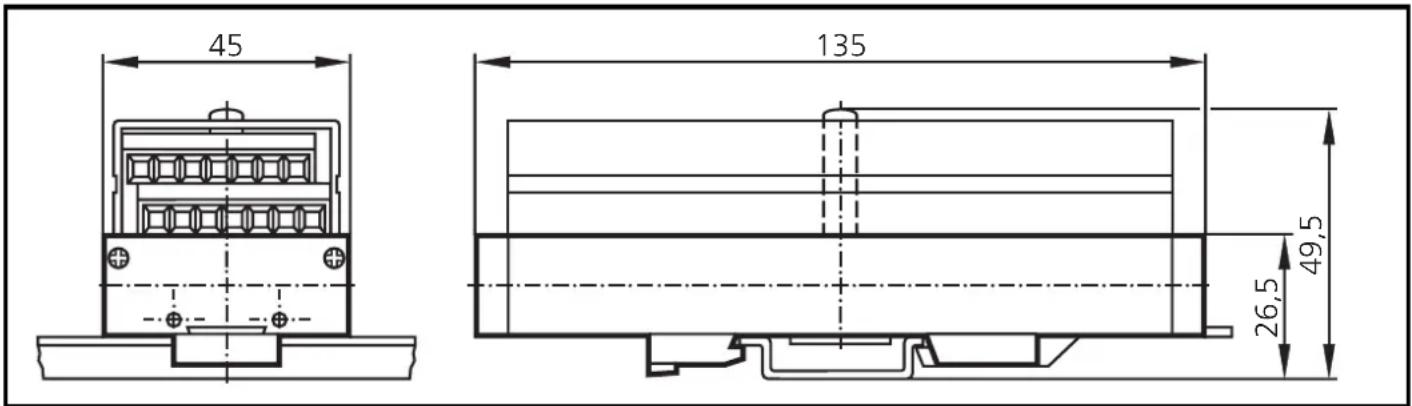

Montage

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Schalten Sie die Versorgungskreise für die Aktuatoren spannungsfrei. Verbinden Sie die Sensoren und Aktuatoren mit den Anschlußklemmen.

Eingänge: Sensorversorgung über AS-i Netz (Klemmen I+/I-): 18 ... 30V DC (Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgänge:

AC2801/3: Externe Versorgung (Klemmen L1/N): 240V AC / 24V DC

AC2802/8: Externe Versorgung

(Klemmen O4-O3, O2, O1/N): 240V AC / 24V DC

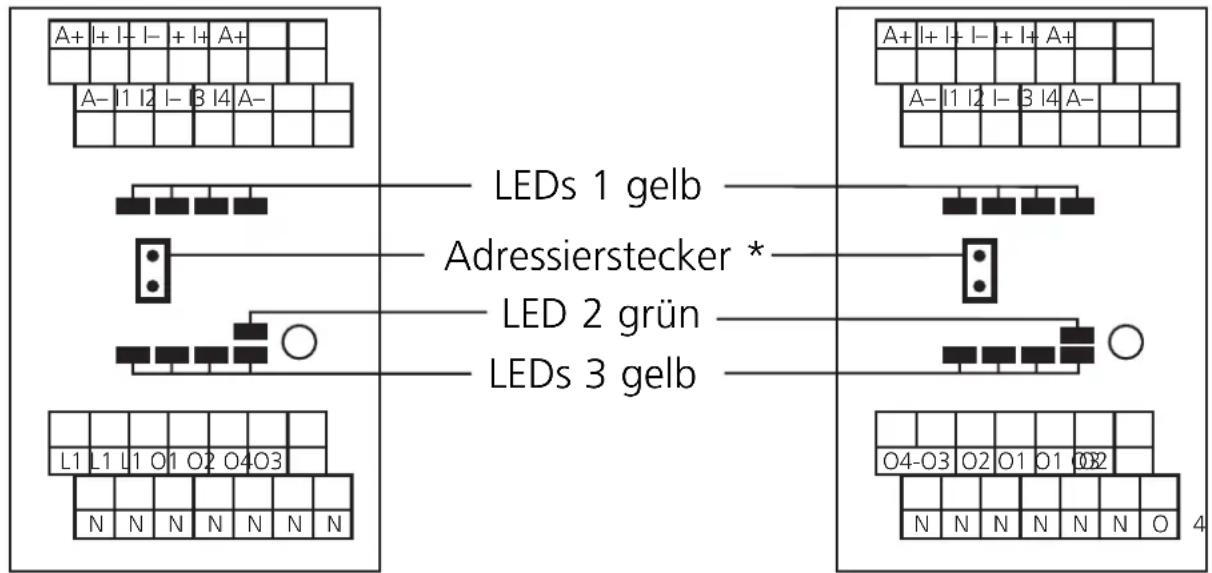

Klemmenbelegung

AC2801/AC2803
AC2802/AC2806/AC2808

A+: AS-i +

A:- AS-i-

I+: Sensorversorgung +24V

I-: Sensorversorgung +0V

I1 ... I4: Schalteingang Sensor 1 ... 4

L1: externe Versorgung + bzw. Phase bei AC

O4-O3,O2,O1: externe Versorgung + bzw. Phase bei AC

N: externe Versorgung - bzw. Nulleiter bei AC

O1 ... O4: Schalteausgang Aktuator 1 ... 4

LEDs 1: Schaltzustandsanzeige Sensoreingänge

LED 2: Anzeige AS-i Spannung

LEDs 3: Schaltzustandsanzeige Aktuatorausgabe

Anschlüsse

AC2801

AC2803

AC2802

AC2808

1 Potential, Schraubklemmen

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste frei Adresse wird belegt.

Automatisches Adressieren mehrerer Module: Ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergehen Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, damit jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunachst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es,ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz o.k.
• LED gelb: Eingang/Ausgang geschaltet
