Type de produit	Module électronique AS-i
Marque	IFM
Modèle	AC2807
Catégorie	Module électronique pour réseau AS-i
Fonctions principales	Raccordement de 4 capteurs et 4 actionneurs au maître AS-i, fonction chien de garde
Alimentation AS-i	Tension via câble AS-i, consommation < 60mA
Alimentation externe capteurs	18...30V DC PELV (I+/I-)
Alimentation externe actionneurs	240V AC / 24V DC (L1/N)
Nombre d'entrées	4 (capteurs 2 ou 3 fils PNP)
Nombre de sorties	4 (actionneurs, 2.5A par voie, 6A par module)
Dimensions (L x H x P)	45 x 135 x 26.5 mm (estimation)
Poids	Environ 200 g (estimation)
Type de montage	Rail 35 mm ou fixation sur dispositif
Indice de protection	IP20 (estimation pour zone fermée)
Plage de température de fonctionnement	-25...70°C (estimation)
Affichage	LED verte (alimentation), LED jaune (commutation entrées/sorties)
Adressage	Adresse 1-31, par module d'adressage ou automatique via contrôleur AS-i
Conformité	Profil AS-i S.7.0
Contenu du colis	Module AC2807, notice, shunt d'adressage

FOIRE AUX QUESTIONS - AC2807 IFM

Comment adresser le module AC2807 ?

L'adressage peut être effectué de trois façons : via un module d'adressage (raccordé aux bornes A+ et A-), via le contrôleur AS-i ifm en mode 'Multiple Auto Address' (retirez le shunt d'adressage), ou via le logiciel AS-i. L'adresse doit être comprise entre 1 et 31 ; à la livraison, l'adresse est 0.

Que signifient les LED sur le module ?

La LED verte indique que l'alimentation AS-i ou la tension externe est correcte. Les LED jaunes indiquent l'état de commutation des entrées capteurs (LED 1) et des sorties actionneurs (LED 3). La LED 2 indique la présence de l'alimentation AS-i.

Comment raccorder les capteurs et actionneurs ?

Les capteurs se raccordent sur les bornes I1 à I4 (entrées de commutation) avec alimentation via I+ (24V) et I- (0V). Les actionneurs se raccordent sur les bornes O1 à O4 avec alimentation externe L1 (phase ou +) et N (neutre ou -). Utilisez des connecteurs Combicon.

Quelle tension d'alimentation pour les capteurs ?

Les capteurs nécessitent une alimentation externe de 18 à 30V DC en PELV sur les bornes I+ et I-. Ne pas dépasser 30V DC.

Quelle est la consommation électrique du module ?

La consommation totale du module est inférieure à 60mA. Le courant de sortie maximal est de 2,5A par voie et 6A par module.

Puis-je utiliser des capteurs 2 fils ?

Oui, le module accepte des capteurs 2 fils (normaux) ou 3 fils PNP. Les capteurs 2 fils se connectent directement sur les entrées I1-I4.

Que faire si les sorties ne commutent pas ?

Vérifiez d'abord l'alimentation externe des actionneurs (L1/N). Assurez-vous que la fonction chien de garde n'a pas coupé les sorties après une interruption de communication de plus de 40ms. Vérifiez également que l'adresse est correcte et que le shunt d'adressage est retiré.

Comment monter le module sur un rail ?

Montez le module sur un rail de 35mm en l'encliquetant. Il peut également être fixé sur un dispositif de montage. Assurez une bonne dissipation thermique en laissant circuler l'air librement, de préférence en position verticale.

Quel est le nombre maximal de modules par maître ?

Le nombre maximal de modules esclaves (comme l'AC2807) par maître AS-i est de 31.

Que signifie la fonction chien de garde ?

La fonction chien de garde surveille la communication avec le maître. Si le raccordement est interrompu pendant plus de 40ms, les 4 sorties sont automatiquement mises hors tension pour des raisons de sécurité.

MODE D'EMPLOI AC2807 IFM

LISTED

IND. CONT. EQ.

92CA

Asinterface

AS-i Modul

AS-i module

Module AS-i

AC2807

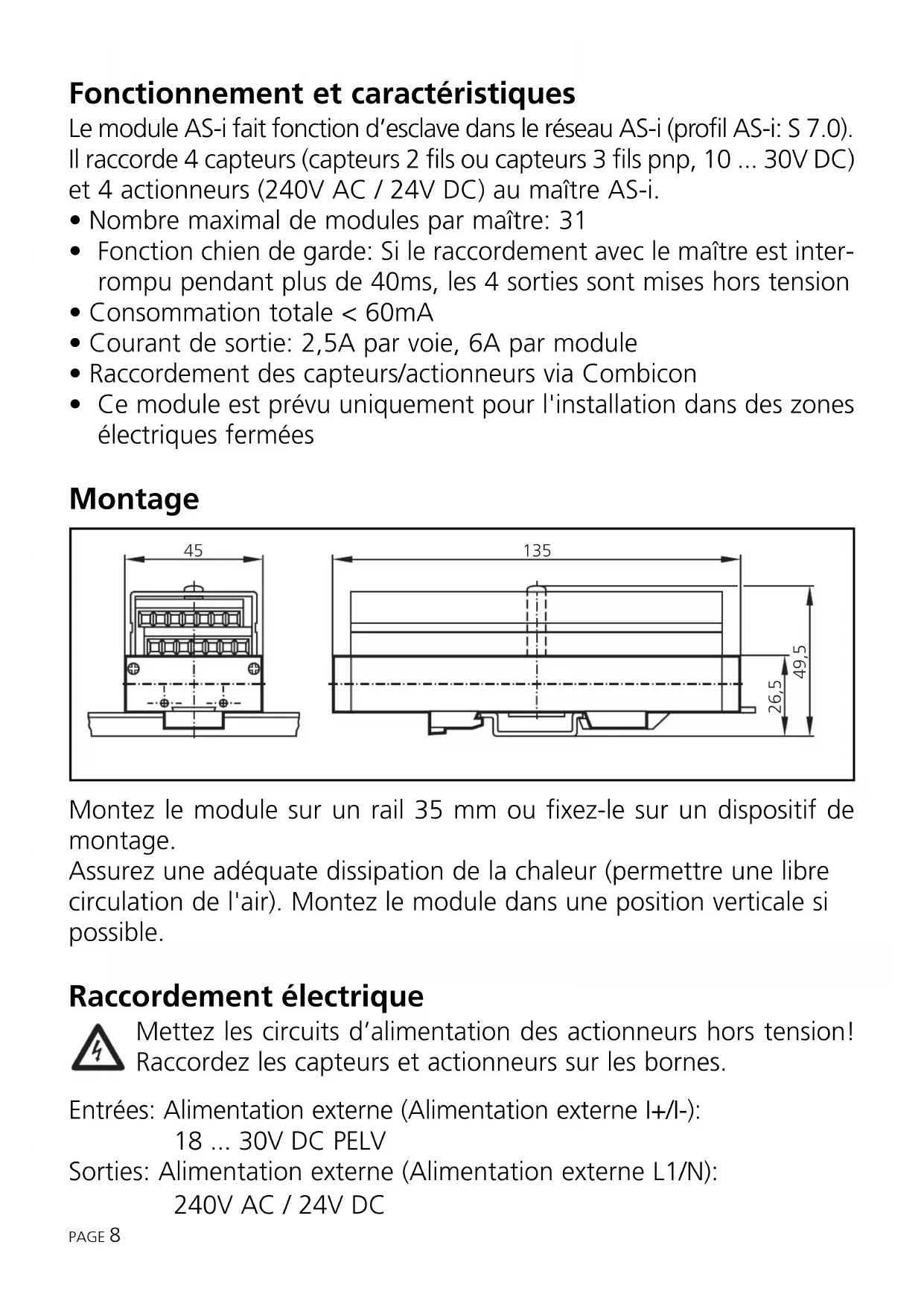

Fonctionnement et caractéristiques

Le module AS-i fait fonction d'esclave dans le réseau AS-i (profil AS-i: S 7.0). Il raccorde 4 capteurs (capteurs 2 fils ou capteurs 3 fils pnp, 10... 30V DC) et 4 actionneurs (240V AC / 24V DC) au maître AS-i.

• Nombre maximal de modules par maître : 31
• Fonction chien de garde : Si le raccordement avec le maître est interrompu pendant plus de 40ms, les 4 sorties sont mises hors tension
• Consommation totale < 60mA
• Courant de sortie: 2,5A par voie, 6A par module
• Raccordement des capteurs/actionneurs via Combicon
• Ce module est prévu uniquement pour l'installation dans des zones électriques fermées

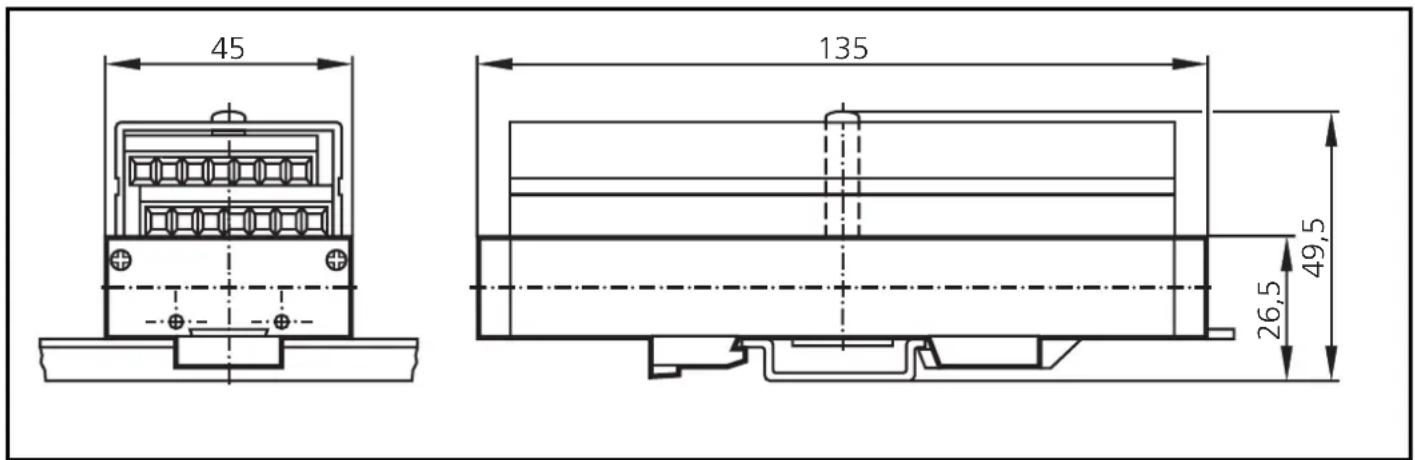

Montage

45 135 26,5 49,5

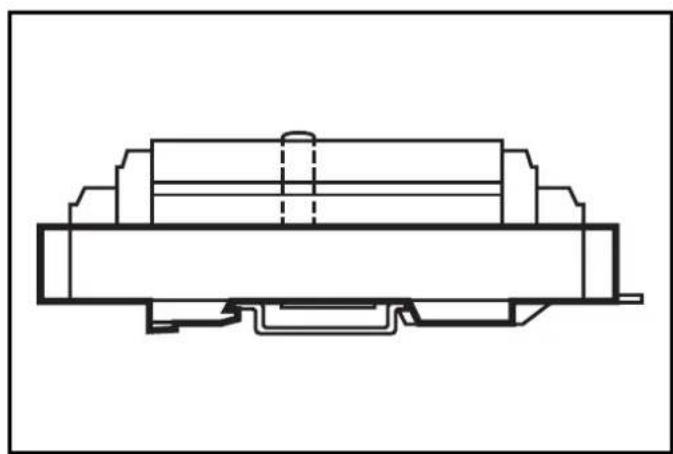

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Mettez les circuits d'alimentation des actionneurs hors tension ! Raccordez les capteurs et actionneurs sur les bornes.

Entrées: Alimentation externe (Alimentation externe I+/I-): 18... 30V DC PELV

Sorties: Alimentation externe (Alimentation externe L1/N): 240V AC / 24V DC

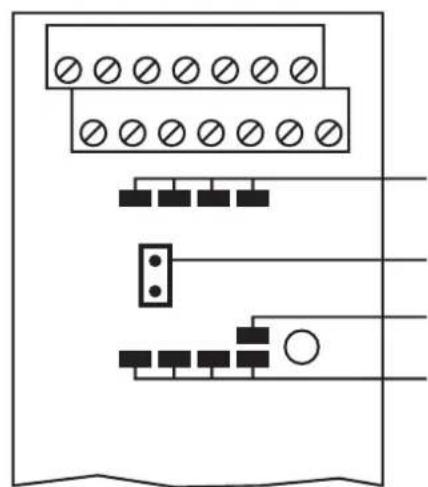

Raccordement

I+: alimentation capteur +24V

I-: alimentation capteur 0V

I1... I4: entrée de commutation capteurs 1... 4

L1: alimentation externe + ou phase pour AC

N: alimentation externe - ou phase pour AC

01... 04: sorties de commutation actionneurs 1... 4

LEDs 1: indication commutation entrées capteurs

LED 2: indication d'alimentation AS-i

LEDs 3: indication de commutation des sorties actionneurs

Adresseage

Affectez une adresse entre 1 et 31. Lors de la livraison, l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôleur AS-i ifm

Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus basse libre est utilisée.

Adressage automatique de plusieurs modules : Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée.

Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

- LED verte: alimentation AS-i ou tension externe o. k.

• LED jaune: entrée/sortie est commutée

Input Rating

31.6V DC 60mA

Output Rating

24V DC, 240V AC, 4x1.5A or 2x2.5A
