Produkttyp	AS-i-Elektronikmodul
Marke	IFM
Modell	AC2807
Kategorie	Elektronikmodul für AS-i-Netzwerk
Hauptfunktionen	Anschluss von 4 Sensoren und 4 Aktoren an den AS-i-Master, Watchdog-Funktion
AS-i-Stromversorgung	Spannung über AS-i-Kabel, Stromverbrauch < 60 mA
Externe Sensorversorgung	18...30V DC PELV (I+/I-)
Externe Aktorversorgung	240V AC / 24V DC (L1/N)
Anzahl Eingänge	4 (Sensoren 2- oder 3-Leiter PNP)
Anzahl Ausgänge	4 (Aktoren, 2,5 A pro Kanal, 6 A pro Modul)
Abmessungen (L x H x T)	45 x 135 x 26,5 mm (Schätzung)
Gewicht	Ca. 200 g (Schätzung)
Montageart	35-mm-Hutschiene oder Gerätebefestigung
Schutzart	IP20 (Schätzung für geschlossenen Bereich)
Betriebstemperaturbereich	-25...70 °C (Schätzung)
Anzeige	Grüne LED (Stromversorgung), gelbe LED (Schalten von Ein-/Ausgängen)
Adressierung	Adresse 1-31, über Adressiermodul oder automatisch über AS-i-Controller
Konformität	Profil AS-i S.7.0
Lieferumfang	Modul AC2807, Anleitung, Adressierbrücke

Häufig gestellte Fragen - AC2807 IFM

Wie wird das Modul AC2807 adressiert?

Die Adressierung kann auf drei Arten erfolgen: über ein Adressiermodul (an die Klemmen A+ und A- angeschlossen), über den ifm AS-i-Controller im Modus 'Multiple Auto Address' (entfernen Sie die Adressierbrücke) oder über die AS-i-Software. Die Adresse muss zwischen 1 und 31 liegen; bei Lieferung ist die Adresse 0.

Was bedeuten die LEDs am Modul?

Die grüne LED zeigt an, dass die AS-i-Stromversorgung oder die externe Spannung in Ordnung ist. Die gelben LEDs zeigen den Schaltzustand der Sensoreingänge (LED 1) und der Aktorausgänge (LED 3) an. LED 2 zeigt das Vorhandensein der AS-i-Stromversorgung an.

Wie werden Sensoren und Aktoren angeschlossen?

Die Sensoren werden an die Klemmen I1 bis I4 (Schalteingänge) angeschlossen mit Versorgung über I+ (24 V) und I- (0 V). Die Aktoren werden an die Klemmen O1 bis O4 angeschlossen mit externer Versorgung L1 (Phase oder +) und N (Neutralleiter oder -). Verwenden Sie Combicon-Steckverbinder.

Welche Versorgungsspannung für die Sensoren?

Die Sensoren benötigen eine externe Versorgung von 18 bis 30 V DC in PELV an den Klemmen I+ und I-. 30 V DC nicht überschreiten.

Wie hoch ist der Stromverbrauch des Moduls?

Der Gesamtstromverbrauch des Moduls beträgt weniger als 60 mA. Der maximale Ausgangsstrom beträgt 2,5 A pro Kanal und 6 A pro Modul.

Kann ich 2-Leiter-Sensoren verwenden?

Ja, das Modul akzeptiert 2-Leiter-Sensoren (normal) oder 3-Leiter-PNP-Sensoren. Die 2-Leiter-Sensoren werden direkt an die Eingänge I1-I4 angeschlossen.

Was tun, wenn die Ausgänge nicht schalten?

Überprüfen Sie zunächst die externe Stromversorgung der Aktoren (L1/N). Stellen Sie sicher, dass die Watchdog-Funktion die Ausgänge nicht nach einer Kommunikationsunterbrechung von mehr als 40 ms abgeschaltet hat. Überprüfen Sie auch, ob die Adresse korrekt ist und die Adressierbrücke entfernt wurde.

Wie wird das Modul auf einer Hutschiene montiert?

Montieren Sie das Modul durch Einrasten auf einer 35-mm-Hutschiene. Es kann auch auf einer Montagevorrichtung befestigt werden. Sorgen Sie für eine gute Wärmeableitung, indem Sie die Luft frei zirkulieren lassen, vorzugsweise in vertikaler Position.

Wie viele Module maximal pro Master?

Die maximale Anzahl von Slave-Modulen (wie dem AC2807) pro AS-i-Master beträgt 31.

Was bedeutet die Watchdog-Funktion?

Die Watchdog-Funktion überwacht die Kommunikation mit dem Master. Wenn die Verbindung länger als 40 ms unterbrochen wird, werden die 4 Ausgänge aus Sicherheitsgründen automatisch abgeschaltet.

BEDIENUNGSANLEITUNG AC2807 IFM

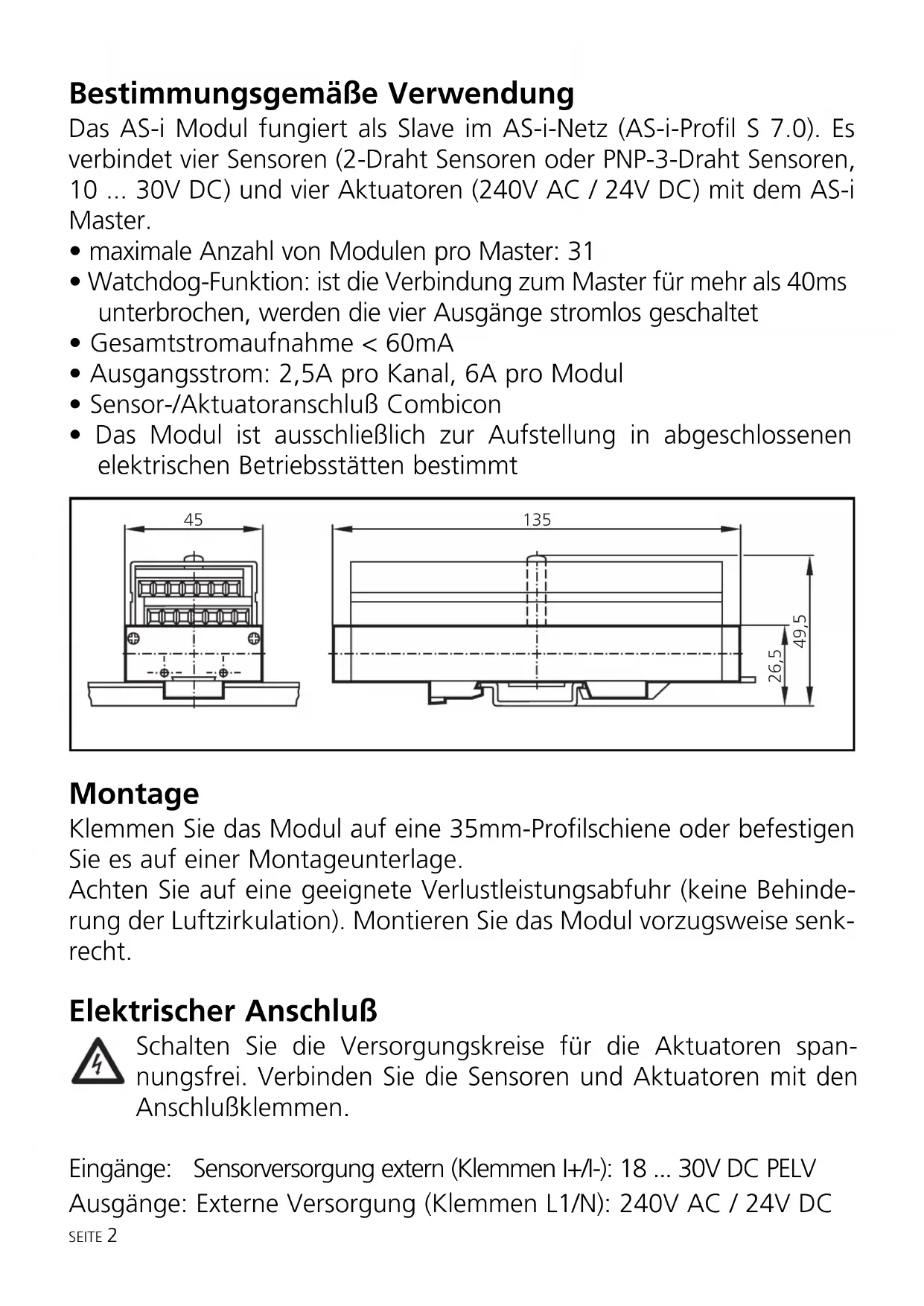

Bestimmungsgemäße Verwendung

Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.0). Es verbindet vier Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren, 10 ... 30V DC) und vier Aktuatoren (240V AC / 24V DC) mit dem AS-i Master.

• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master für mehr als 40ms unterbrochen, werden die vier Ausgänge stromlos geschaltet
  • Gesamtstromaufnahme < 60mA
  • Ausgangsstrom: 2,5A pro Kanal, 6A pro Modul
• Sensor-/Aktuatoranschluß Combicon
• Das Modul ist ausschließlich zur Aufstellung in abgeschlossenen elektrischen Betriebsstätten bestimmt

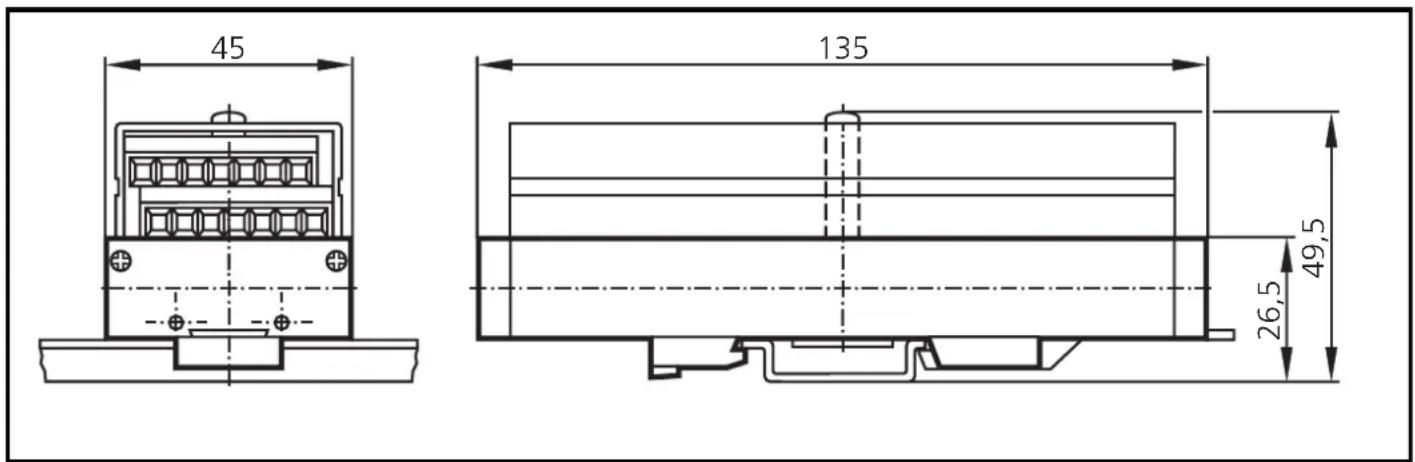

45 135 26,5 49,5

Montage

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Schalten Sie die Versorgungskreise für die Aktuatoren spannungsfrei. Verbinden Sie die Sensoren und Aktuatoren mit den Anschlußklemmen.

Eingänge: Sensorversorgung extern (Klemmen I+/I-): 18 ... 30V DC PELV Ausgänge: Externe Versorgung (Klemmen L1/N): 240V AC / 24V DC SEITE 2

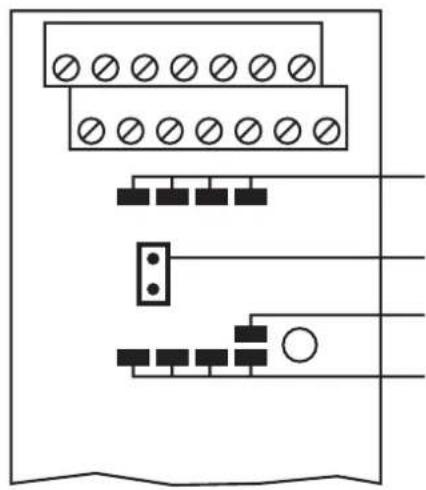

Klemmenbelegung

L1: externe Versorgung + bzw. Phase bei AC

N: externe Versorgung - bzw. Nullleiter bei AC

O1 ... O4: Schaltausgang Aktuator 1 ... 4

LEDs 1: Schaltzustandsanzeige Sensoreingänge

LED 2: Anzeige AS-i Spannung

LEDs 3: Schaltzustandsanzeige Aktuatorausgänge

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste freie Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergeben Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, darf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunächst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es, ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

- LED grün: Spannungsversorgung über das AS-i-Netz bzw. externe Spannung o.k.

• LED gelb: Eingang/Ausgang geschaltet
