AC2507 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module AS-i
Marque	IFM
Modèle	AC2507
Profil AS-i	S-3.0
Version AS-interface	2.1
Nombre max de modules par maître	31
Alimentation	Via réseau AS-i (câble jaune)
Tension auxiliaire	24 V CC (typique)
Entrées/Sorties	4 prises M12 pour capteurs/actionneurs
LEDs indicateurs	4x jaune (entrées/sorties), 1x verte (alimentation), 1x rouge (erreur), 1x verte/rouge (IR récepteur)
Adressage	Via unité d'adressage AC1144 ou infrarouge
Protection IP	IP67 (avec bouchons sur prises non utilisées)
Couple de serrage	0,8 Nm pour le montage sur embase
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter produits abrasifs
Sécurité	Respecter les consignes de montage et d'adressage ; ne pas retirer la prise d'adressage sous tension
Pièces détachées et réparabilité	Bouchons de protection AC3004 disponibles ; adressage via unité AC1144 ou cordon E70213

FOIRE AUX QUESTIONS - AC2507 IFM

Comment adresser le module AS-i AC2507 ?

L'adressage peut être effectué via l'unité d'adressage AC1144 (câblée ou infrarouge). Si le module est monté sur une embase avec prise d'adressage (AC5011), utilisez le cordon E70213. Pour l'adressage infrarouge, débranchez le maître AS-i et utilisez le cordon E70211.

Que signifie la LED rouge allumée sur le module ?

La LED rouge FAULT allumée indique une erreur de communication AS-i : l'esclave ne participe pas à l'échange normal de données (par exemple adresse 0). Si elle clignote, cela signale un défaut périphérique comme une surcharge ou un court-circuit sur l'alimentation d'un capteur ou d'une sortie.

Quel est le nombre maximal de modules AC2507 pouvant être connectés à un maître AS-i ?

Le profil AS-i S-3.0 permet jusqu'à 31 modules par maître, car chaque module occupe une adresse unique de 1 à 31.

Comment monter le module AC2507 sur l'embase ?

Montez le module sur l'embase de câblage raccordée au réseau AS-i. Serrez la vis avec un couple de 0,8 Nm pour assurer un bon contact et l'étanchéité.

Quels connecteurs utiliser pour les capteurs et actionneurs ?

Les capteurs/actionneurs se raccordent aux prises M12 du module. Les broches sont : 1 (alimentation capteur L+), 3 (L-), 2+4 (entrée donnée), 5 (n.c.) pour les entrées ; et pour les sorties : 4 (sortie commutation +), 3 (tension externe -), 1,2,5 (n.c.). Couvrez les prises inutilisées avec les bouchons AC3004 pour conserver l'IP67.

Comment adresser le module par infrarouge ?

Désactivez la communication AS-i en débranchant le maître, puis alimentez les esclaves avec le bloc d'alimentation AS-i. Utilisez l'unité d'adressage AC1144 avec le cordon infrarouge E70211. Si vous utilisez un bloc d'alimentation ifm AS-i SL, la communication peut être désactivée via un connecteur dédié.

Que fait la LED verte PWR ?

La LED verte PWR indique que l'alimentation du module est correcte. Si elle est éteinte, vérifiez la tension sur le bus AS-i.

Comment assurer la protection IP67 du module ?

Pour garantir l'IP67, toutes les prises M12 non utilisées doivent être obturées avec les bouchons de protection AC3004. De plus, le module doit être correctement monté sur l'embase avec le couple de serrage recommandé.

Quelles sont les fonctions des LED jaunes ?

Chaque LED jaune correspond à une voie entrée/sortie : elle s'allume lorsque l'entrée ou la sortie est commutée (active). Il y a 4 LED jaunes pour les 4 prises M12.

Que faire en cas de défaut périphérique (LED rouge clignotante) ?

Un défaut périphérique (surcharge ou court-circuit) est signalé par un clignotement de la LED rouge. Vérifiez les câbles et les capteurs/actionneurs connectés. Le défaut est également transmis au maître AS-i via le bit 'défaut périphérique' du registre d'états.

MODE D'EMPLOI AC2507 IFM

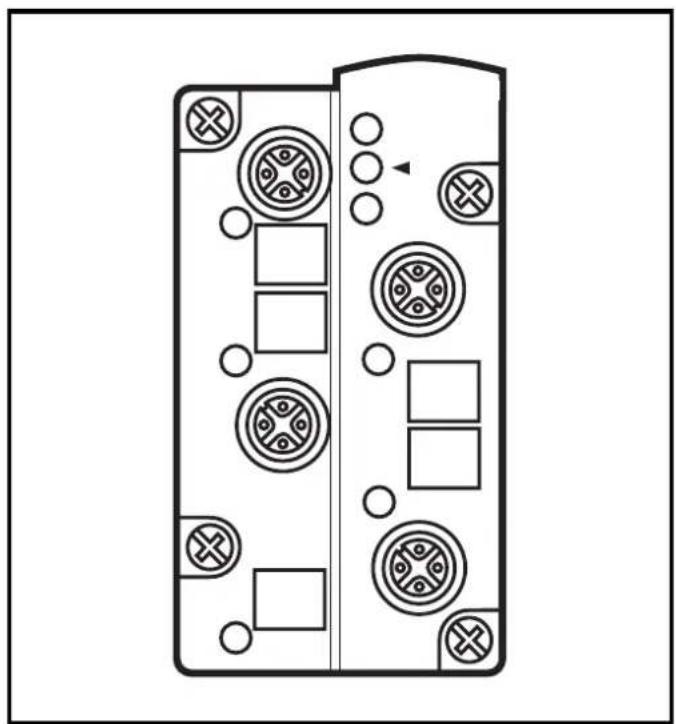

Montageanleitung installation instructions notice de montage

ASinterface

AS-i Modul AS-i module Module AS-i AC2507

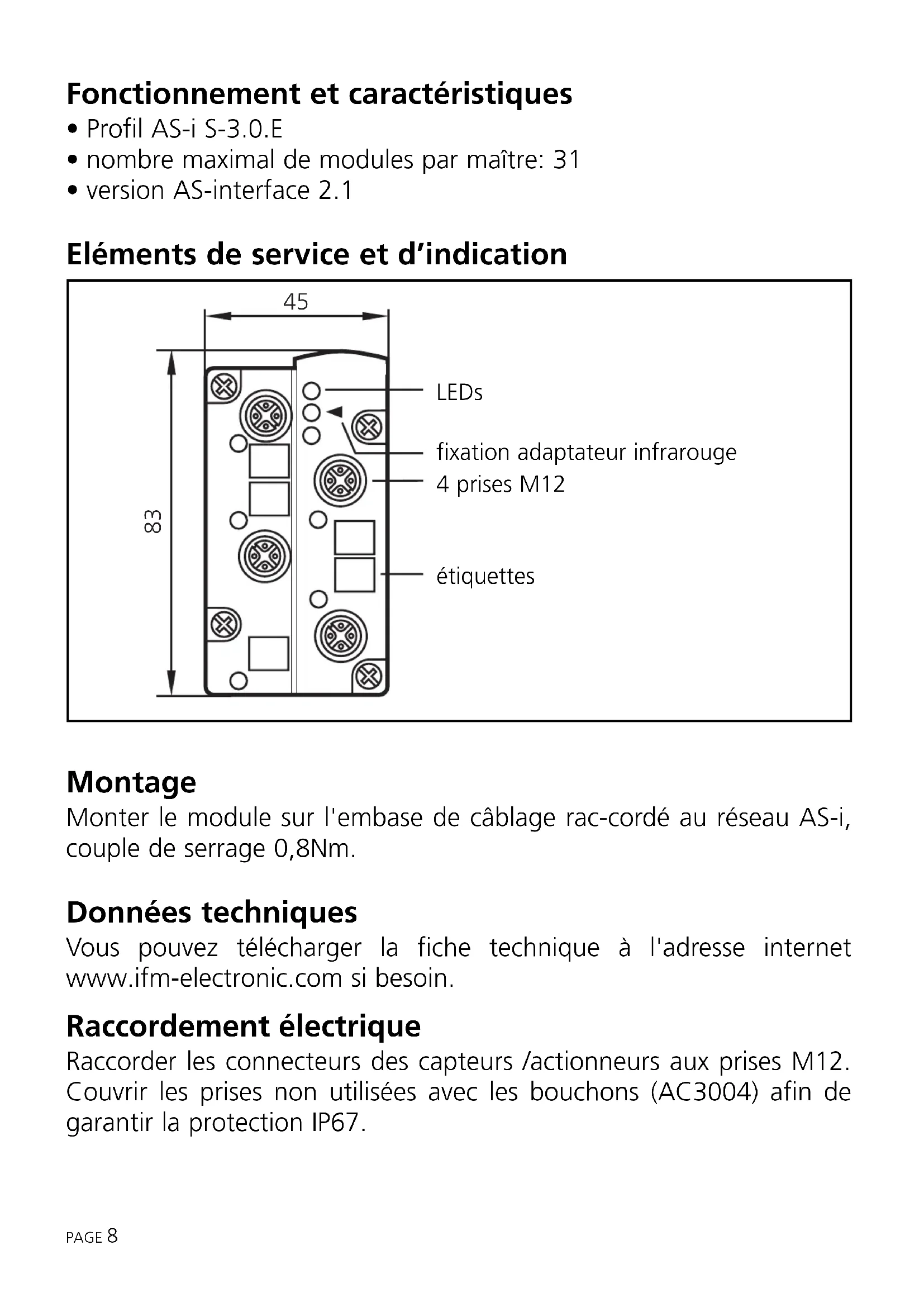

Fonctionnement et caractéristiques

• Profil AS-i S-3.0. E - nombre maximal de modules par maître: 31 - version AS-interface 2.1

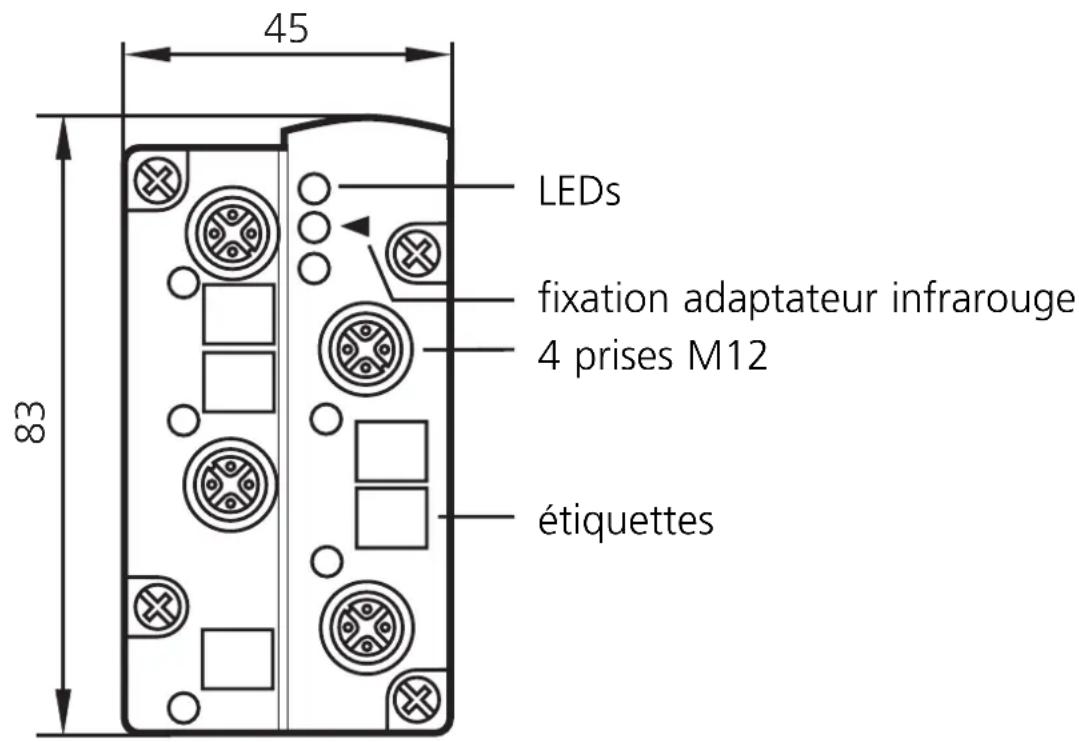

Eléments de service et d'indication

45 LEDs fixation adaptateur infrarouge 4 prises M12 étiquettes 83

Montage

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www. ifm-electronic. com si besoin.

Raccordement électrique

Raccorder les connecteurs des capteurs /actionneurs aux prises M12. Couvrir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

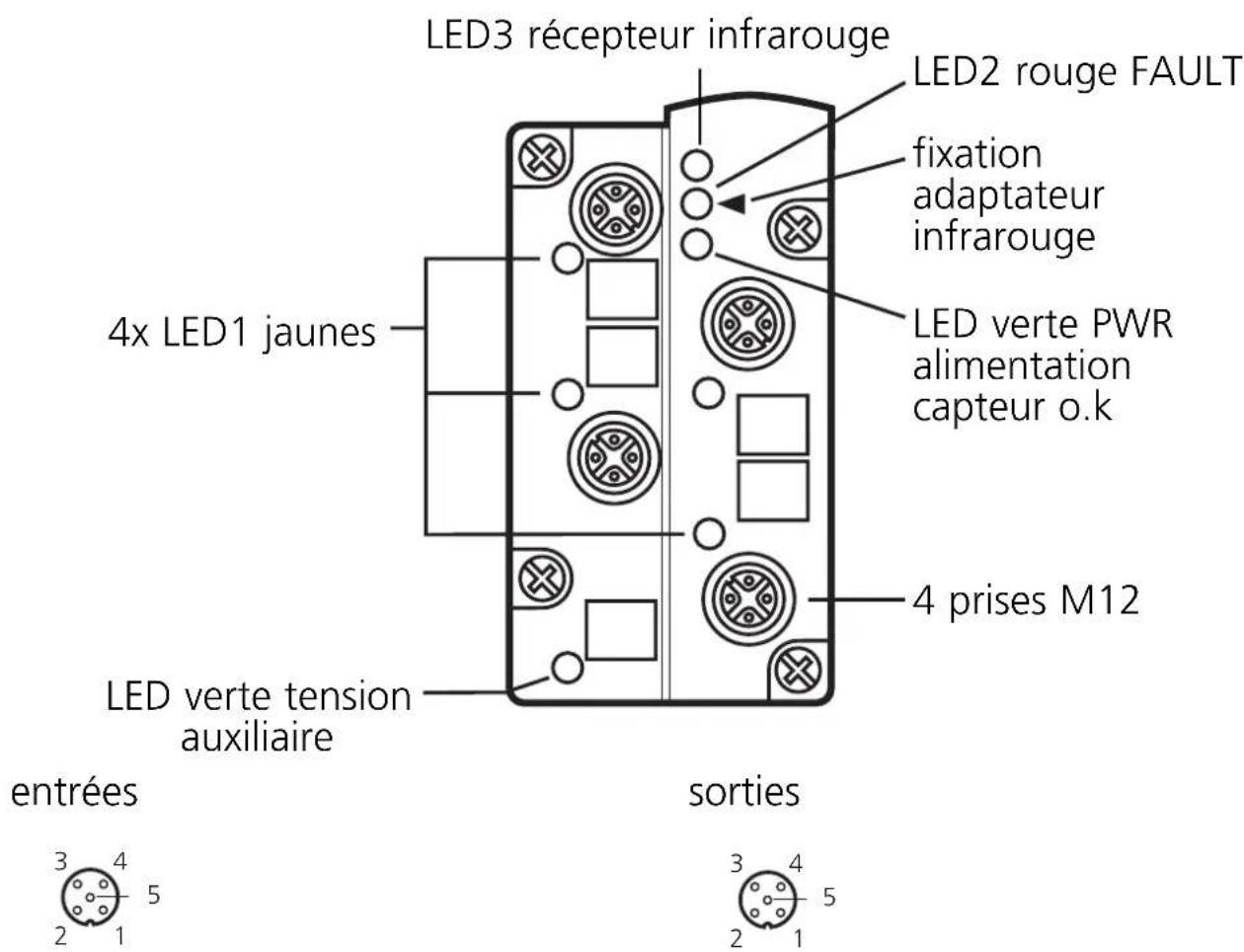

LED3 récepteur infrarouge LED2 rouge FAULT fixation adaptateur infrarouge 4x LED1 jaunes LED verte PWR alimentation capteur o.k 4 prises M12 LED verte tension auxiliaire entrées sorties 3 4 5 2 1 3 4 5 2 1

prise M12 broche
alimentation capteur L+	1
alimentation capteur L-	3
entrée donnée	2+4
n.c. 5

prise M12 broche
sortie de commutation +	4
tension externe - 3
n.c. 1,2,5

Adressage

Affecter une adresse libre entre 1 et 31. A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Ne pas retirer la prise d'adressage sous tension.

Si le module monté et câblé est utilisé avec l'embase pour câble plat FK-E AC5011 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Si le module est utilisé avec l'embase pour câble plat FK-E AC5003 (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adressage infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED 1 jaune: entrées / sorties commutées • LED verte: alimentation o. k. - LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0 - LED 2 rouge clignote: défaut périphérique, p. ex. surcharge ou court-circuit de l'alimentation d'un capteur ou d'une sortie

• LED 3: récepteur infrarouge

La surcharge et le court-circuit de l'alimentation des entrées sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.
