AC2507 - Elektronisches modul IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i-Modul
Marke	IFM
Modell	AC2507
AS-i-Profil	S-3.0
AS-Interface-Version	2.1
Max. Anzahl Module pro Master	31
Spannungsversorgung	Über AS-i-Netzwerk (gelbes Kabel)
Hilfsspannung	24 V DC (typisch)
Ein-/Ausgänge	4 M12-Buchsen für Sensoren/Aktoren
LED-Anzeigen	4x gelb (Ein-/Ausgänge), 1x grün (Spannung), 1x rot (Fehler), 1x grün/rot (IR-Empfänger)
Adressierung	Über Adressiereinheit AC1144 oder Infrarot
IP-Schutzart	IP67 (mit Verschlusskappen auf ungenutzten Buchsen)
Anzugsmoment	0,8 Nm für die Montage auf Grundplatte
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, abrasive Mittel vermeiden
Sicherheit	Montage- und Adressierhinweise beachten; Adressierstecker nicht unter Spannung abziehen
Ersatzteile und Reparierbarkeit	Schutzkappen AC3004 erhältlich; Adressierung über Einheit AC1144 oder Kabel E70213

Häufig gestellte Fragen - AC2507 IFM

Wie adressiere ich das AS-i-Modul AC2507?

Die Adressierung kann über die Adressiereinheit AC1144 (kabelgebunden oder Infrarot) erfolgen. Wenn das Modul auf einer Grundplatte mit Adressierstecker (AC5011) montiert ist, verwenden Sie das Kabel E70213. Für die Infrarotadressierung trennen Sie den AS-i-Master und verwenden Sie das Kabel E70211.

Was bedeutet die rote LED am Modul?

Die rote FAULT-LED leuchtet und zeigt einen AS-i-Kommunikationsfehler an: Der Slave nimmt am normalen Datenaustausch nicht teil (z. B. Adresse 0). Wenn sie blinkt, zeigt dies einen Peripheriefehler an, wie Überlast oder Kurzschluss an der Spannungsversorgung eines Sensors oder Ausgangs.

Wie viele AC2507-Module können maximal an einen AS-i-Master angeschlossen werden?

Das AS-i-Profil S-3.0 erlaubt bis zu 31 Module pro Master, da jedes Modul eine eindeutige Adresse von 1 bis 31 belegt.

Wie montiere ich das Modul AC2507 auf der Grundplatte?

Montieren Sie das Modul auf der mit dem AS-i-Netzwerk verbundenen Verdrahtungsgrundplatte. Ziehen Sie die Schraube mit einem Drehmoment von 0,8 Nm an, um guten Kontakt und Dichtheit zu gewährleisten.

Welche Steckverbinder für Sensoren und Aktoren verwenden?

Sensoren/Aktoren werden an die M12-Buchsen des Moduls angeschlossen. Die Pins sind: 1 (Sensorversorgung L+), 3 (L-), 2+4 (Dateneingang), 5 (n.c.) für Eingänge; bei Ausgängen: 4 (Schaltausgang +), 3 (externe Spannung -), 1,2,5 (n.c.). Decken Sie ungenutzte Buchsen mit den Verschlusskappen AC3004 ab, um die IP67-Schutzart zu erhalten.

Wie adressiere ich das Modul per Infrarot?

Deaktivieren Sie die AS-i-Kommunikation durch Trennen des Masters, versorgen Sie dann die Slaves mit dem AS-i-Netzteil. Verwenden Sie die Adressiereinheit AC1144 mit dem Infrarotkabel E70211. Wenn Sie ein ifm AS-i SL-Netzteil verwenden, kann die Kommunikation über einen dedizierten Stecker deaktiviert werden.

Was macht die grüne PWR-LED?

Die grüne PWR-LED zeigt an, dass die Spannungsversorgung des Moduls in Ordnung ist. Wenn sie aus ist, überprüfen Sie die Spannung am AS-i-Bus.

Wie gewährleiste ich die IP67-Schutzart des Moduls?

Um IP67 zu gewährleisten, müssen alle ungenutzten M12-Buchsen mit den Schutzkappen AC3004 verschlossen werden. Zudem muss das Modul korrekt auf der Grundplatte mit dem empfohlenen Anzugsmoment montiert sein.

Welche Funktion haben die gelben LEDs?

Jede gelbe LED entspricht einem Ein-/Ausgangskanal: Sie leuchtet, wenn der Eingang oder Ausgang geschaltet (aktiv) ist. Es gibt 4 gelbe LEDs für die 4 M12-Buchsen.

Was tun bei Peripheriefehler (rote LED blinkt)?

Ein Peripheriefehler (Überlast oder Kurzschluss) wird durch Blinken der roten LED signaliert. Überprüfen Sie die Kabel und die angeschlossenen Sensoren/Aktoren. Der Fehler wird auch über das Bit 'Peripheriefehler' des Statusregisters an den AS-i-Master übertragen.

BEDIENUNGSANLEITUNG AC2507 IFM

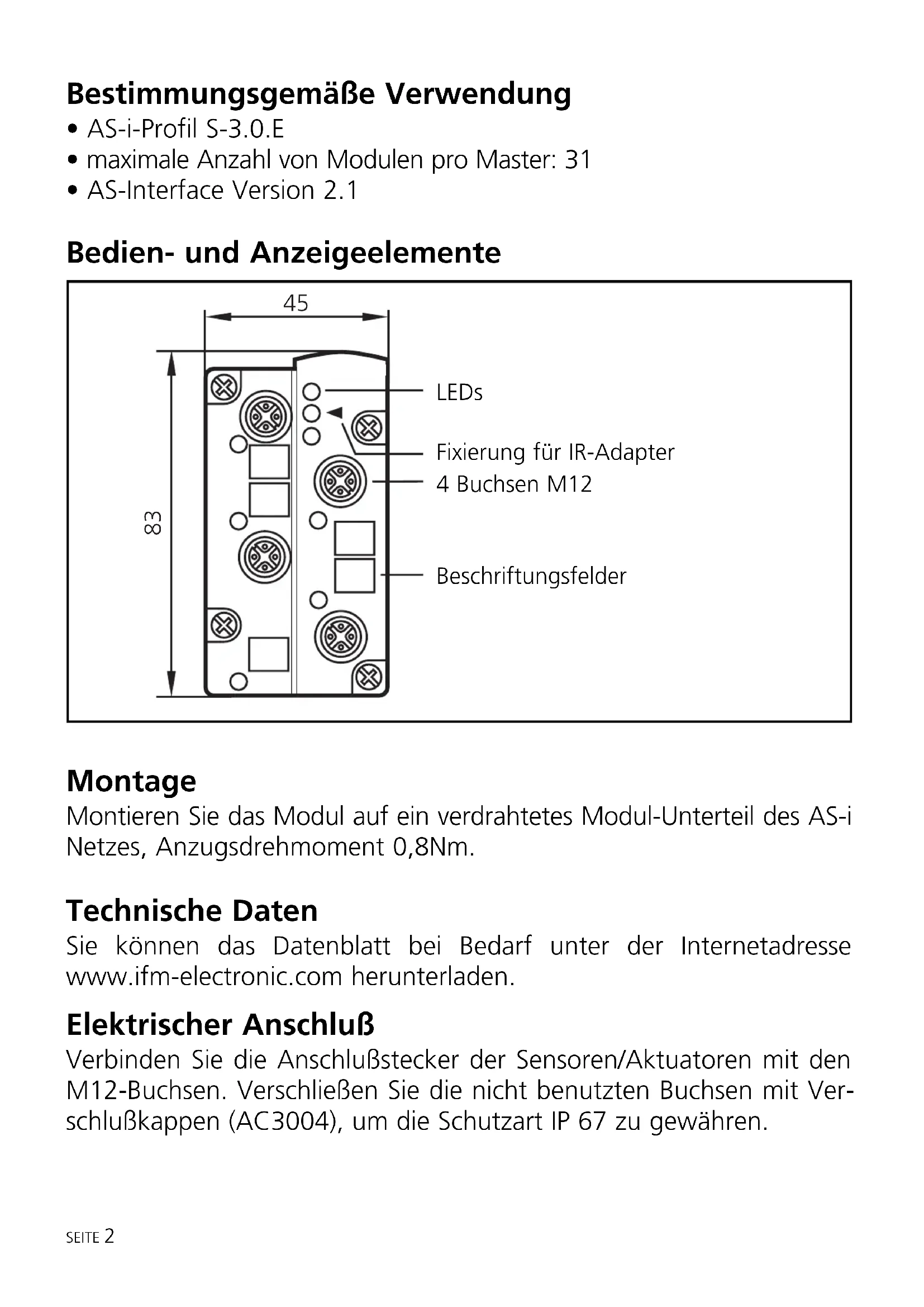

Bestimmungsgemäße Verwendung

• AS-i-Profil S-3.0.E
• maximale Anzahl von Modulen pro Master: 31
• AS-Interface Version 2.1

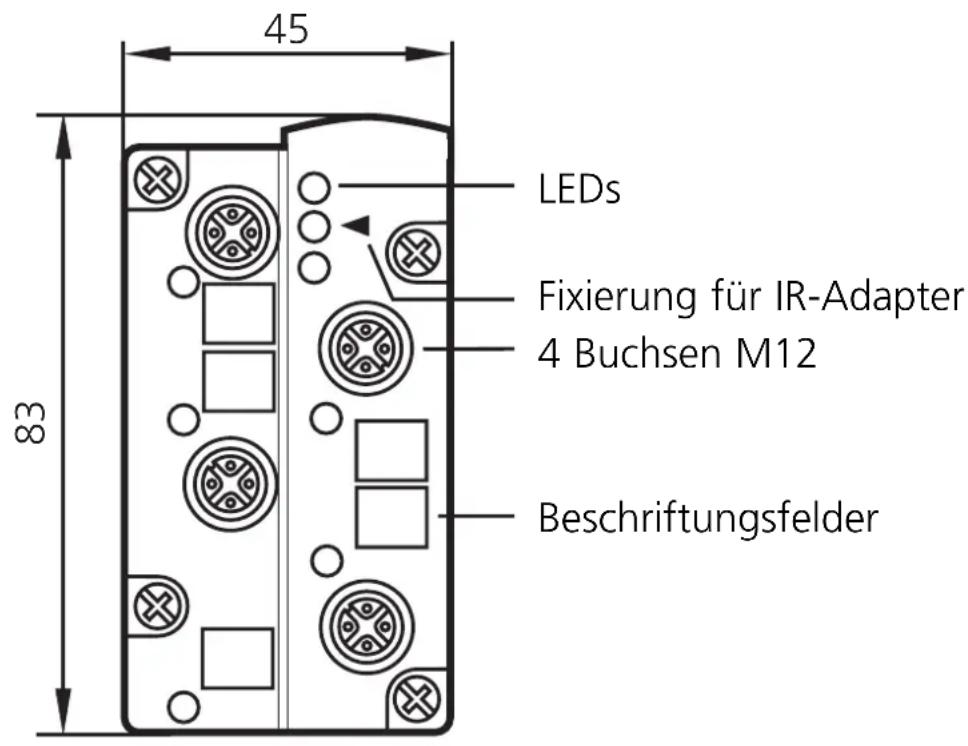

Bedien- und Anzeigeelemente

45 LEDs Fixierung für IR-Adapter 4 Buchsen M12 Beschriftungsfelder 83

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterladen.

Elektrischer Anschluß

Verbinden Sie die Anschlußstecker der Sensoren/Aktuatoren mit den M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Verschlußkappen (AC3004), um die Schutzart IP 67 zu gewähren.

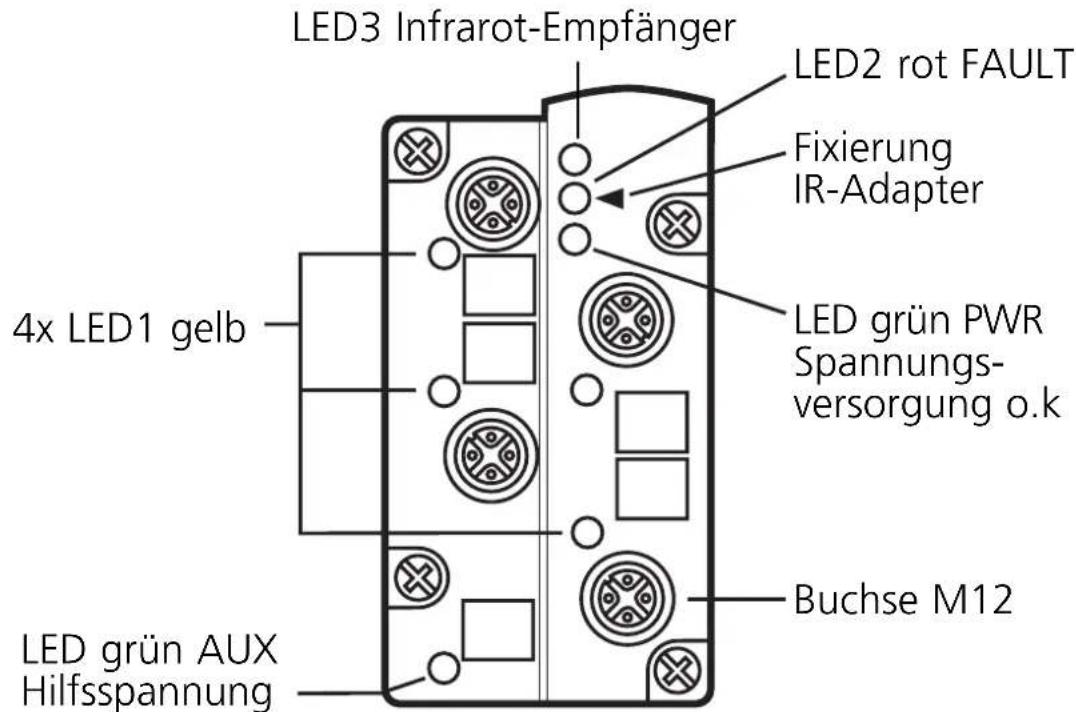

LED3 Infrarot-Empfänger LED2 rot FAULT Fixierung IR-Adapter 4x LED1 gelb LED grün PWR Spannungs- versorgung o.k Buchse M12 LED grün AUX Hilfsspannung

Eingänge

Ausgänge

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L- 3
Dateneingang 2+4
n.c. 5

M12-Buchse Pin
Schaltausgang +	4
Externe Spannung - 3
n.c. 1,2,5

Adressieren

Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

Das Modul kann in Verbindung mit dem FK-E Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

In Verbindung mit dem FK-E Unterteil AC5003 (ohne Adressierbuchse) muß das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang/Ausgang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0

- LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung / Ausgang überlastet bzw. kurzgeschlossen

• LED 3: Infrarot-Empfänger

Überlast und Kurzschluß von Ein- und Ausgang wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Status-register signalisiert.
