Type de produit	Connecteur M12 pour zones explosives (ATEX)
Marque	IFM
Modèle	EVC30A
Catégorie ATEX	II 3G Ex nA IIC Gc / II 2D Ex tb IIIC Db IP65/IP67
Plage de température ambiante	-20 à 60 °C
Indice de protection	IP65/IP67
Certificat composant CE	BVS 08 ATEX E 109 u
Certificat composant CEI Ex	IECEx BVS 08.0041 u
Normes applicables	EN 60079-15, CEI 60079-0, CEI 60079-31, EN 61076-2-101
Couple de serrage recommandé	1,2 à 1,5 Nm (serrage manuel puis 3 crans avec clé de 14)
Fonctions principales	Raccordement électrique sécurisé en atmosphères explosives (gaz et poussières)
Installation	Par personnel compétent, éviter charges statiques et rayonnement UV direct
Maintenance	Aucune réparation possible ; contacter le fabricant en cas de défaut
Nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de solvants
Pièces détachées	Non disponibles ; le produit n'est pas réparable

FOIRE AUX QUESTIONS - EVC30A IFM

Qu'est-ce que le connecteur IFM EVC30A ?

Le IFM EVC30A est un connecteur M12 conçu pour une utilisation dans les zones à risque d'explosion (ATEX), compatible avec les atmosphères gazeuses (Zone 2) et poussiéreuses (Zone 21/22).

Quelles sont les certifications ATEX de ce connecteur ?

Il possède les certifications CE BVS 08 ATEX E 109 u et IECEx BVS 08.0041 u. Le marquage est II 3G Ex nA IIC Gc pour les gaz et II 2D Ex tb IIIC Db IP65/IP67 pour les poussières.

Peut-on utiliser ce connecteur en extérieur ?

Oui, grâce à l'indice de protection IP65/IP67, il est protégé contre la poussière et les jets d'eau. Évitez toutefois une exposition directe et prolongée aux rayons UV.

Quel couple de serrage appliquer pour le connecteur M12 ?

Le couple de serrage recommandé est de 1,2 à 1,5 Nm. Serrez d'abord l'écrou moleté à la main (0,4-0,5 Nm), puis ajoutez 3 crans avec une clé de 14.

Puis-je réparer le connecteur en cas de panne ?

Non, le produit est non réparable. En cas de défaut, veuillez contacter le fabricant IFM.

Quelles normes respecte ce connecteur ?

Il respecte les normes EN 60079-15, CEI 60079-0, CEI 60079-31 et EN 61076-2-101 pour les connecteurs M12.

Qui peut installer ce connecteur ?

L'installation doit être réalisée par un personnel compétent connaissant les réglementations ATEX et les précautions liées aux zones explosives.

Peut-on déconnecter le connecteur sous tension ?

Non, il est strictement interdit de séparer les connecteurs sous tension en zone explosive.

Comment nettoyer ce connecteur ?

Utilisez un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le boîtier.

Où trouver les données techniques complètes ?

Consultez la fiche technique fournie par le fabricant ou le site notice-facile.com pour télécharger la notice complète au format PDF.

MODE D'EMPLOI EVC30A IFM

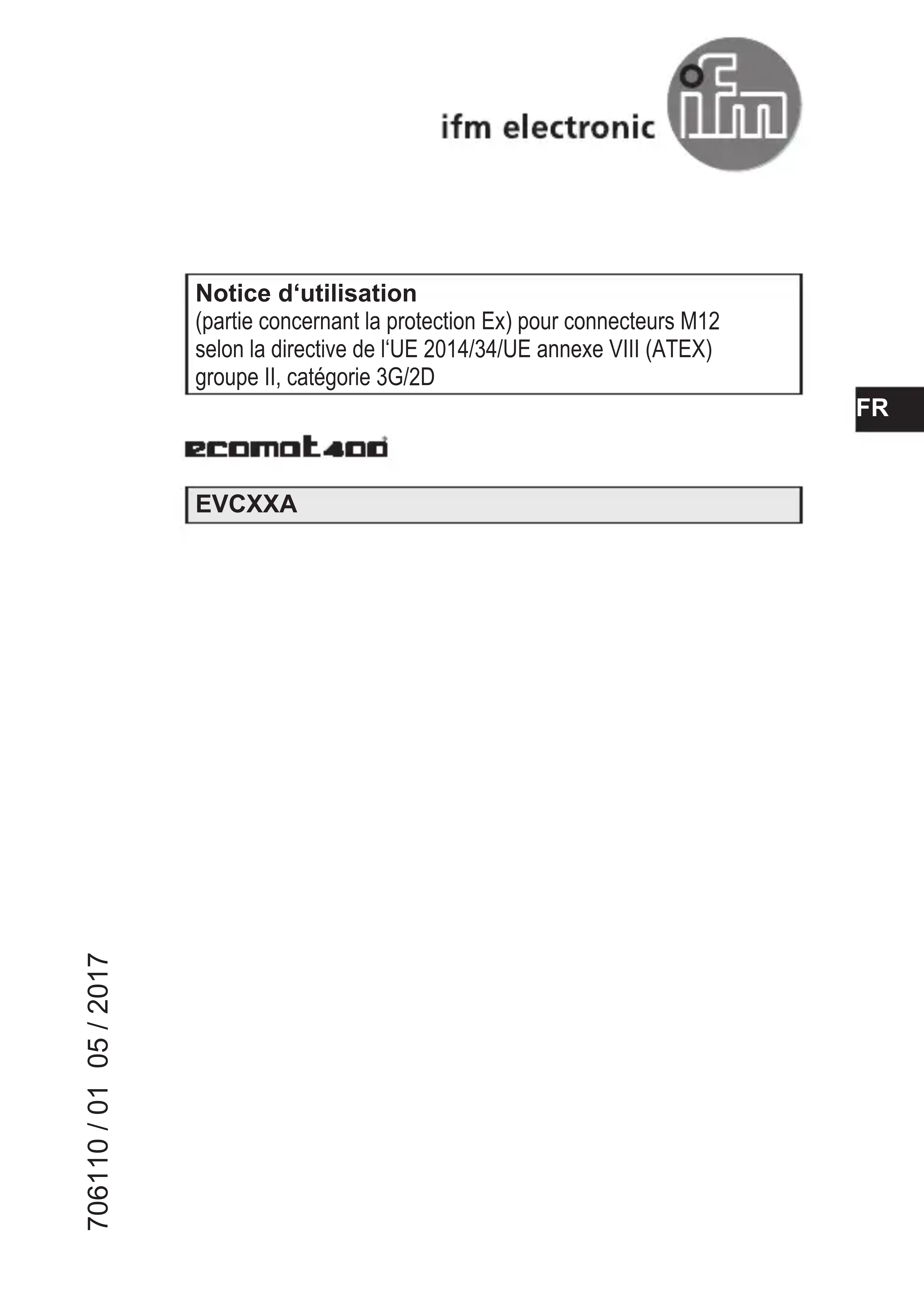

Notice d'utilisation

(partie concernant la protection Ex) pour connecteurs M12 selon la directive de l'UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie 3G/2D

Fonctionnement et caractéristiques

- Emploi dans les zones à risque d'explosion selon la classification

II 3G (Groupe II, catégorie 3G, appareils pour l'atmosphère gazeuse). Les exigences de la norme EN 60079-15 sont respectées.

- Emploi dans les zones à risque d'explosion selon la classification

II 2D (Groupe II, catégorie 2D, appareils pour l'atmosphère poussiéreuse).

Les exigences des normes CEI 60079-0 et CEI 60079-31 sont respectées.

• Certificat du composant CE

BVS 08 ATEX E 109 u

• Certificat du composant CEI Ex

IECEx BVS 08.0041 u

- Marquage

II 3G Ex nA IIC Gc (voir le tableau Plage de température ambiante)

II 2D Ex tb IIIC Db IP65/IP67

Plage de température ambiante
-20...60 °C	pour câbles de raccordement avec connecteur mâle M12 coudé et connecteurs femelles M12 coudés

Montage / mise en service

Les connecteurs M12 doivent être montés, raccordés et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.

Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur le connecteur M12) est appropriée pour l'application.

Remarques sur l'installation / montage

• Respecter les règlements et dispositions nationaux.
• Éviter les charges statiques sur les produits en plastique et sur les câbles. • Assurer une protection efficace des connecteurs M12 contre l'endommagement.
• Les câbles doivent être posés de façon fixe et protégés efficacement contre l'endommagement.
• Les règlements d'installation applicables doivent être respectés.
• Pour les données techniques, voir la fiche technique.
• Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil), monter l'appareil à un emplacement protégé.
• Les connecteurs M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre.
• Les connecteurs doivent toujours être fermés avec un pendant (élément M12 opposé). Ils ne doivent rester ouverts dans l'application sur le terrain que brièvement durant les interventions.

Conditions spécifiques pour un fonctionnement sûr

• Les connecteurs M12 ont été testés selon table 8 de l'EN60079-0 / table 5 de l'EN 61241-0 pour le groupe II et un faible risque mécanique avec une énergie d'impact de 4 joules.
• Ne pas séparer les connecteurs sous tension.
• Fixer le connecteur en serrant l'écrou suffisamment. Couple de serrage env. 1,2 Nm jusqu'à 1,5 Nm. Ce couple de serrage est atteint comme suit :
• Serrer l'écrou moleté à la main (0,4 jusqu'à 0,5 Nm).
• Ensuite ajouter une rotation de 3 crans à l'aide d'une clé de cote sur plat 14.
• Le connecteur est conforme aux exigences des connecteurs M12 selon la norme EN 61076-2-101. Le pendant doit également être conçu selon cette norme.
• Pour les marquages non indiqués sur le produit, consulter la notice d'utilisation.

Maintenance / réparation

Le produit ne doit pas être modifié ; aucune réparation n'est possible. En cas de défaut, contacter le fabricant.

Si besoin, le fabricant peut vous fournir les fiches techniques, les certificats de composant CE ou les certificats de composant CEI Ex.
