Marque	IFM
Modèle	EVC06A
Type de produit	Connecteur M12 pour zones ATEX
Catégorie ATEX gazeuse	II 3G
Catégorie ATEX poussiéreuse	II 2D
Marquage ATEX	II 3G Ex nA IIC Gc / II 2D Ex tb IIIC Db IP65/IP67
Température ambiante	-20 °C à +60 °C
Indice de protection	IP65/IP67
Certificat CE	BVS 08 ATEX E 109 U
Certificat IECEx	IECEx BVS 08.0041 U
Couple de serrage	1,2 à 1,5 Nm (serrage manuel puis 3 crans avec clé de 14)
Norme connecteur	EN 61076-2-101
Résistance aux chocs	Faible risque mécanique, énergie d'impact 4 J
Maintenance	Aucune réparation possible, contacter le fabricant
Montage	Par personnel compétent, dans un environnement propre
Protection contre UV	Éviter rayonnement direct avec fortes composantes UV
Utilisation sous tension	Ne pas séparer sous tension
Raccordement câble	Pose fixe, protéger contre l'endommagement
Remarque	Vérifier classification adaptée à l'application
Documents fournis	Fiche technique, certificats disponibles sur demande

FOIRE AUX QUESTIONS - EVC06A IFM

Quelle est la plage de température ambiante pour ce connecteur ?

La plage de température ambiante est de -20 °C à +60 °C pour les connecteurs avec câbles de raccordement M12 coudés.

Dans quelles zones ATEX ce connecteur peut-il être utilisé ?

Il peut être utilisé en zone II 3G (atmosphère gazeuse) et II 2D (atmosphère poussiéreuse), conformément aux marquages Ex nA IIC Gc et Ex tb IIIC Db.

Quel est le couple de serrage recommandé pour l'écrou ?

Le couple de serrage recommandé est de 1,2 à 1,5 Nm. Serrer d'abord l'écrou moleté à la main (0,4-0,5 Nm), puis ajouter 3 crans à l'aide d'une clé de 14 mm.

Comment installer correctement le connecteur M12 ?

L'installation doit être réalisée par un personnel compétent dans un environnement propre. Respecter les réglementations nationales, éviter les charges statiques et protéger le connecteur contre l'endommagement. Le câble doit être posé de façon fixe.

Puis-je ouvrir le connecteur sous tension ?

Non, il est strictement interdit de séparer les connecteurs sous tension.

Quelle est l'indice de protection IP ?

L'indice de protection est IP65/IP67, assurant une protection contre la poussière et l'immersion temporaire.

Que faire en cas de défaut ?

Le produit ne peut pas être réparé. En cas de défaut, contacter le fabricant (IFM). Aucune modification n'est autorisée.

Quels certificats de conformité possède-t-il ?

Il possède les certificats BVS 08 ATEX E 109 U (CE) et IECEx BVS 08.0041 U, disponibles sur demande.

Comment éviter les charges statiques ?

Éviter les charges statiques sur les produits en plastique et sur les câbles en respectant les consignes d'installation et en utilisant des protections adaptées.

Puis-je utiliser ce connecteur en extérieur ?

Oui, mais il faut éviter un rayonnement direct avec de fortes composantes UV (lumière du soleil). Monter l'appareil à un emplacement protégé.

MODE D'EMPLOI EVC06A IFM

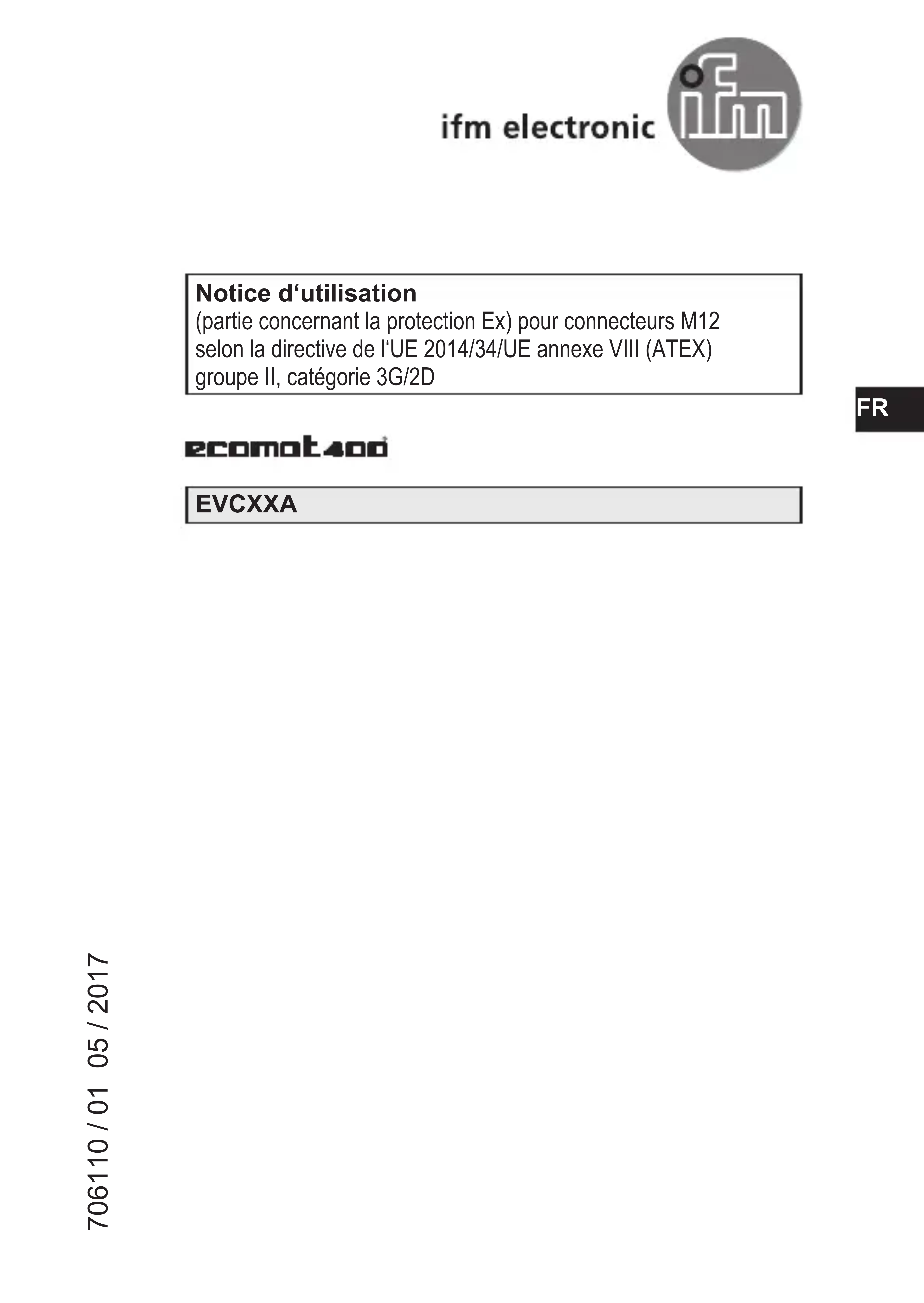

Notice d'utilisation

(partie concernant la protection Ex) pour connecteurs M12 selon la directive de l'UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie 3G/2D

ecomot400

EVCXXA

Notice d'utilisation (partie relative à la sécurité ATEX) Instructions pour l'emploi sûr dans les zones à risque d'explosion

Fonctionnement et caractéristiques

- Emploi dans les zones à risque d'explosion selon la classification

II 3G (Groupe II, catégorie 3G, appareils pour l'atmosphère gazeuse). Les exigences de la norme EN 60079-15 sont respectées.

- Emploi dans les zones à risque d'explosion selon la classification

II 2D (Groupe II, catégorie 2D, appareils pour l'atmosphère poussiéreuse).

Les exigences des normes CEI 60079-0 et CEI 60079-31 sont respectées.

• Certificat du composant CE

BVS 08 ATEX E 109 U

• Certificat du composant CEI Ex

IECEx BVS 08.0041 U

- Marquage

II 3G Ex nA IIC Gc (voir le tableau Plage de température ambiante)

II 2D Ex tb IIIC Db IP65/IP67

Plage de température ambiante
-20...60 °C	pour câbles de raccordement avec connecteur mâle M12 coudé et connecteurs femelles M12 coudés

Montage / Mise en service

Les connecteurs M12 doivent être montés, raccordés et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.

Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur le connecteur M12) est appropriée pour l'application.

Remarques sur l'installation / Montage

• Respecter les règlements et dispositions nationaux.
• Eviter les charges statiques sur les produits en plastique et sur les câbles.
  • Assurer une protection efficace des connecteurs M12 contre l'endommagement.
• Les câbles doivent être posés de façon fixe et protégés efficacement contre l'endommagement.
• Les règlements d'installation applicables doivent être respectés.
• Pour les données techniques voir la fiche technique.

• Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil), monter l'appareil à un emplacement protégé.

• Les connecteurs M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre.

• Les connecteurs doivent toujours être fermés avec un pendant (élément M12 opposé). Ils ne doivent rester ouverts dans l'application sur le terrain que brièvement durant les interventions.

Conditions spécifiques pour un fonctionnement sûr

• Les connecteurs M12 ont été testés selon table 8 de l'EN60079-0 / table 5 de l'EN 61241-0 pour le groupe II et un faible risque mécanique avec une énergie d'impact de 4 joules.
• Ne pas séparer les connecteurs sous tension.
• Fixer le connecteur en serrant l'écrou suffisamment. Couple de serrage env. 1,2 Nm jusqu'à 1,5 Nm. Ce couple de serrage est atteint comme suit :
• Serrer l'écrou moleté à la main (0,4 jusqu'à 0,5 Nm).
• Ensuite ajouter une rotation de 3 crantages à l'aide d'une clé de cote sur plat 14.
• Le connecteur est conforme aux exigences des connecteurs M12 selon la norme EN 61076-2-101. Le pendant doit également être conçu selon cette norme.
• Pour les marquages non indiqués sur le produit, consulter la notice d'utilisation.

Maintenance / Réparation

Le produit ne doit pas être modifié; aucune réparation n'est possible. En cas de défaut contacter le fabricant.

Si besoin, le fabricant peut vous fournir les fiches techniques, les certificats de composant CE ou les certificats de composant CEI Ex.
