EVC04A - Notice d\'utilisation IFM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Capteur de proximité inductif
Modèle	IFM EVC04A
Plage de détection	4 mm
Tension d'alimentation	10-30 V DC
Sortie	PNP ou NPN, selon la configuration
Fréquence de commutation	300 Hz
Température de fonctionnement	-25 à +70 °C
Indice de protection	IP67
Dimensions	30 x 30 x 15 mm
Installation	Montage en surface, fixation par vis
Maintenance	Aucune maintenance requise, nettoyage recommandé
Sécurité	Conforme aux normes CE
Applications	Automatisation industrielle, détection d'objets métalliques
Garantie	2 ans

FOIRE AUX QUESTIONS - EVC04A IFM

Quel est le rôle principal de l'IFM EVC04A ?

L'IFM EVC04A est un capteur destiné à détecter des objets et à mesurer des distances dans divers environnements industriels.

Comment installer l'IFM EVC04A ?

Pour installer l'IFM EVC04A, suivez les instructions du manuel d'utilisation, en vous assurant de le fixer solidement et de le connecter correctement à l'alimentation électrique.

Que faire si l'IFM EVC04A ne fonctionne pas ?

Vérifiez d'abord les connexions électriques, assurez-vous que l'alimentation est correcte et que le capteur n'est pas obstrué ou endommagé.

Comment calibrer l'IFM EVC04A ?

La calibration de l'IFM EVC04A peut être effectuée en suivant les étapes décrites dans le manuel, généralement en utilisant un mode de calibration spécifique accessible via les boutons du dispositif.

L'IFM EVC04A est-il résistant à l'eau ?

Oui, l'IFM EVC04A est conçu pour être résistant à l'eau et à la poussière, mais il est recommandé de vérifier le degré de protection IP spécifié dans la documentation du produit.

Quelle est la portée de détection maximale de l'IFM EVC04A ?

La portée de détection maximale de l'IFM EVC04A est généralement de plusieurs mètres, mais cela peut varier selon les conditions d'utilisation et l'environnement.

Où puis-je trouver le manuel d'utilisation de l'IFM EVC04A ?

Le manuel d'utilisation de l'IFM EVC04A est disponible sur le site officiel d'IFM ou peut être obtenu auprès de votre distributeur.

L'IFM EVC04A est-il compatible avec d'autres systèmes ?

L'IFM EVC04A est compatible avec de nombreux systèmes industriels, mais il est important de vérifier la compatibilité avec votre équipement spécifique avant l'achat.

Comment contacter le support technique pour l'IFM EVC04A ?

Vous pouvez contacter le support technique d'IFM via leur site web, par téléphone ou par e-mail, selon les options disponibles dans votre région.

MODE D'EMPLOI EVC04A IFM

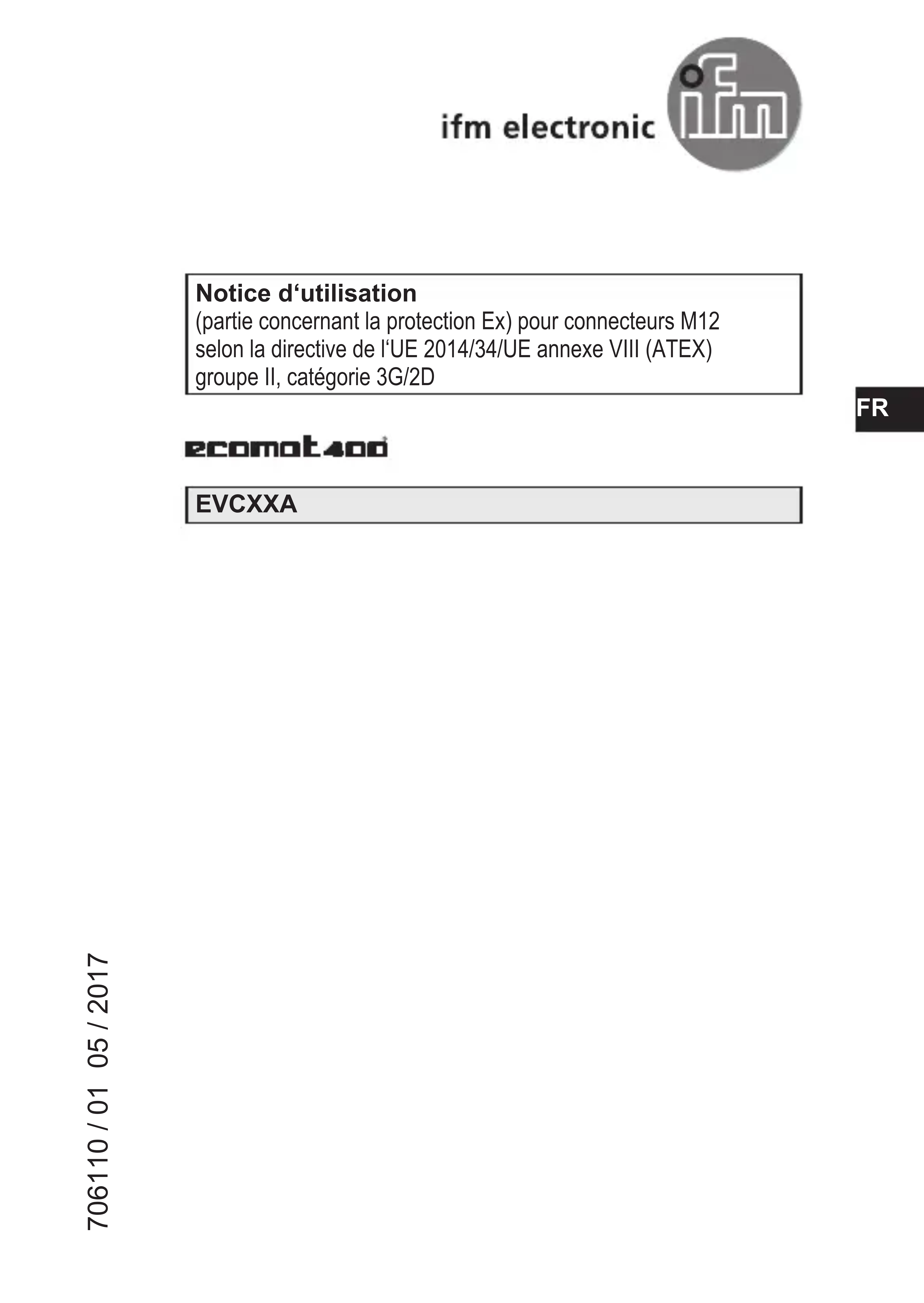

Notice d‘utilisation (partie concernant la protection Ex) pour connecteurs M12 selon la directive de l‘UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie 3G/2D EVCXXA 706110 / 01 05 / 20172 Notice d'utilisation (partie relative à la sécurité ATEX) Instructions pour l'emploi sûr dans les zones à risque d'explosion Fonctionnement et caractéristiques

• Emploi dans les zones à risque d'explosion selon la classification II 3G (Groupe II, catégorie 3G, appareils pour l'atmosphère gazeuse). Les exigences de la norme EN 60079-15 sont respectées.

• Emploi dans les zones à risque d'explosion selon la classification II 2D (Groupe II, catégorie 2D, appareils pour l'atmosphère poussiéreuse). Les exigences des normes CEI 60079-0 et CEI 60079-31 sont respectées.

• Marquage II 3G Ex nA IIC Gc (voir le tableau Plage de température ambiante) II 2D Ex tb IIIC Db IP65/IP67 Plage de température ambiante -20...60 °C pour câbles de raccordement avec connecteur mâle M12 coudé et con- necteurs femelles M12 coudés Montage / Mise en service Les connecteurs M12 doivent être montés, raccordés et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion. Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur le connecteur M12) est appropriée pour l'application. Remarques sur l'installation / Montage

• Respecter les règlements et dispositions nationaux.

• Eviter les charges statiques sur les produits en plastique et sur les câbles.

• Assurer une protection efficace des connecteurs M12 contre l'endommagement.

• Les câbles doivent être posés de façon fixe et protégés efficacement contre l'endommagement.

• Les règlements d'installation applicables doivent être respectés.

• Pour les données techniques voir la fiche technique.

• Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil), monter l'appareil à un emplacement protégé.3

• Les connecteurs M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre.

• Les connecteurs doivent toujours être fermés avec un pendant (élément M12 opposé). Ils ne doivent rester ouverts dans l’application sur le terrain que brièvement durant les interventions. Conditions spécifiques pour un fonctionnement sûr

• Les connecteurs M12 ont été testés selon table 8 de l'EN60079-0 / table 5 de l'EN 61241-0 pour le groupe II et un faible risque mécanique avec une énergie d'impact de 4 joules.

• Ne pas séparer les connecteurs sous tension.

• Fixer le connecteur en serrant l'écrou suffisamment. Couple de serrage env. 1,2 Nm jusqu'à 1,5 Nm. Ce couple de serrage est atteint comme suit : - Serrer l'écrou moleté à la main (0,4 jusqu'à 0,5 Nm). - Ensuite ajouter une rotation de 3 crantages à l'aide d'une clé de cote sur plat 14.

• Le connecteur est conforme aux exigences des connecteurs M12 selon la norme EN 61076-2-101. Le pendant doit également être conçu selon cette norme.

• Pour les marquages non indiqués sur le produit, consulter la notice d'utilisation. Maintenance / Réparation Le produit ne doit pas être modifié; aucune réparation n'est possible. En cas de défaut contacter le fabricant. Si besoin, le fabricant peut vous fournir les fiches techniques, les certificats de composant CE ou les certificats de composant CEI Ex.
