Type de produit	Connecteur M12 ATEX
Marque	IFM
Modèle	EVC11A (série ecomot400)
Classification ATEX	II 3G Ex nA IIC Gc / II 2D Ex tb IIIC Db IP65/IP67
Température ambiante	-20 à 60 °C
Indice de protection	IP65/IP67
Couple de serrage	1,2 à 1,5 Nm (serrage à la main puis 3 crantages avec clé 14)
Certificats	CE BVS 08 ATEX E 109 U / IECEx BVS 08.0041 U
Normes applicables	EN 60079-0, EN 60079-15, EN 60079-31, EN 61076-2-101
Résistance aux chocs mécaniques	4 joules (faible risque mécanique)
Matériau du boîtier	Plastique
Type de câble	Câble de raccordement avec connecteur mâle/femelle M12 coudé
Nombre de pôles	Non spécifié (standard M12)
Longueur de câble	Non spécifié (variable selon modèle)
Poids	Environ 50 g (estimation pour connecteur M12)
Entretien	Nettoyage régulier, éviter charges statiques et rayons UV
Réparabilité	Non réparable, contacter fabricant en cas de défaut
Installation	Par personnel compétent, respecter les règlements nationaux
Sécurité	Ne pas séparer sous tension, fermer toujours avec un pendant

FOIRE AUX QUESTIONS - EVC11A IFM

Quelles sont les classifications ATEX de ce connecteur M12 ?

Le connecteur EVC11A est certifié II 3G Ex nA IIC Gc pour atmosphères gazeuses (catégorie 3G) et II 2D Ex tb IIIC Db IP65/IP67 pour atmosphères poussiéreuses (catégorie 2D).

Quelle est la plage de température ambiante autorisée ?

La plage de température ambiante est de -20 à 60 °C pour les connecteurs M12 coudés.

Comment installer et serrer le connecteur M12 ?

Le connecteur doit être vissé à la main jusqu'à 0,4-0,5 Nm, puis serré de 3 crantages supplémentaires à l'aide d'une clé de 14 mm pour atteindre un couple de 1,2 à 1,5 Nm.

Puis-je ouvrir ou séparer le connecteur sous tension ?

Non, il est strictement interdit de séparer les connecteurs sous tension. Cela pourrait provoquer des étincelles dangereuses en zone ATEX.

Quelles sont les conditions spécifiques pour une utilisation en sécurité ?

Les connecteurs doivent être protégés contre les dommages mécaniques, les rayons UV directs, et les charges statiques. Ils doivent être fermés avec un pendant M12 compatible.

Puis-je utiliser ce connecteur dans toutes les zones ATEX ?

Non, il est adapté pour les zones 2 (gaz) et 21,22 (poussières) selon les classifications indiquées. Vérifiez le marquage sur le produit.

Que faire en cas de défaut du connecteur ?

Le produit n'est pas réparable. En cas de défaut, contactez le fabricant (IFM) pour obtenir une pièce de remplacement.

Comment nettoyer le connecteur ?

Nettoyez avec un chiffon sec et non pelucheux. Évitez les solvants et les charges électrostatiques. Protégez de l'humidité excessive.

Quels certificats de conformité sont disponibles ?

Le connecteur possède un certificat de composant CE (BVS 08 ATEX E 109 U) et IECEx (IECEx BVS 08.0041 U). Ils peuvent être fournis par le fabricant sur demande.

Le connecteur est-il compatible avec d'autres normes ?

Oui, il est conforme à la norme EN 61076-2-101 pour les connecteurs M12. Le pendant doit également être conforme à cette norme.

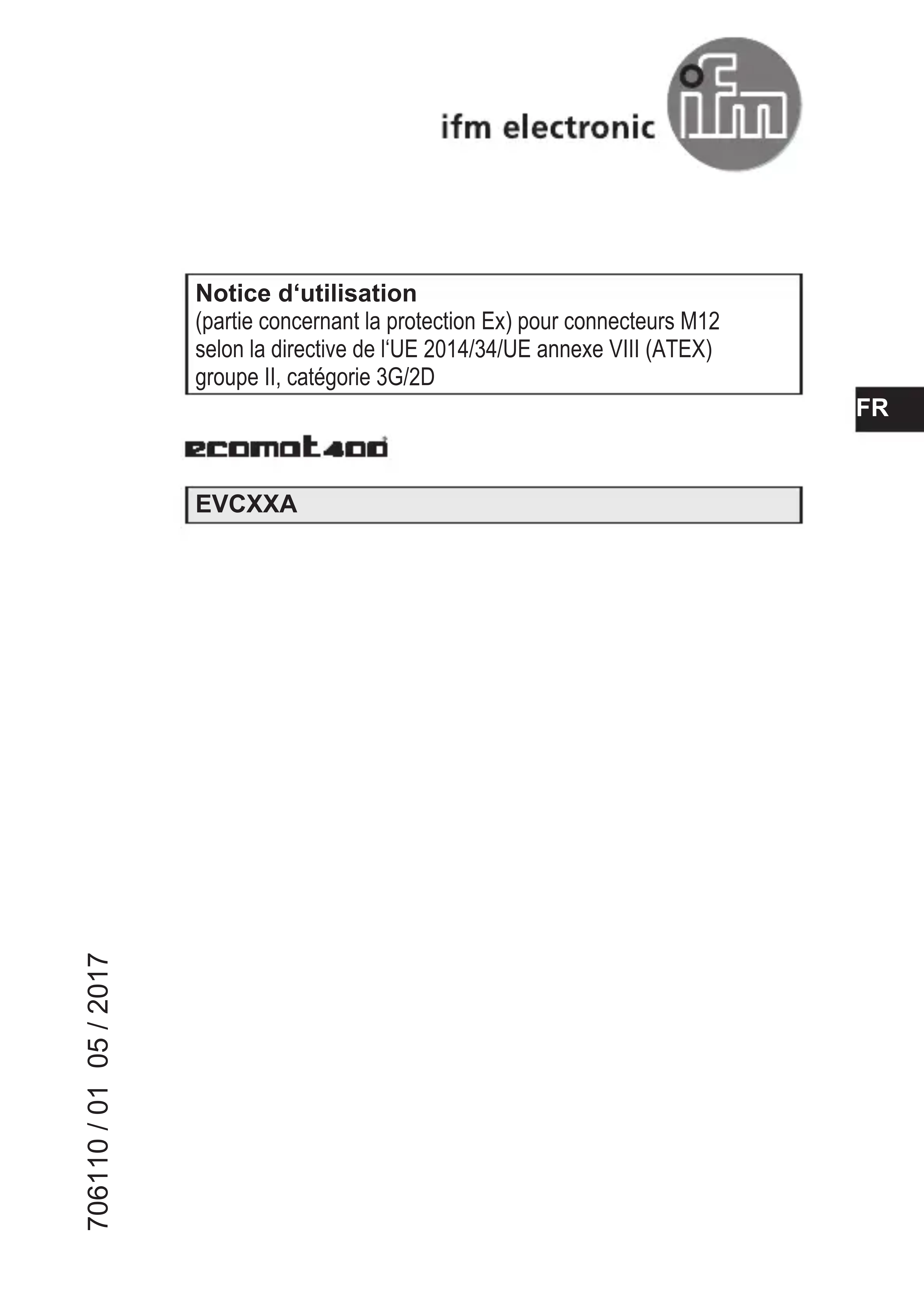

MODE D'EMPLOI EVC11A IFM

Notice d'utilisation

(partie concernant la protection Ex) pour connecteurs M12 selon la directive de l'UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie 3G/2D

ecomot400

EVCXXA

Notice d'utilisation (partie relative à la sécurité ATEX) Instructions pour l'emploi sûr dans les zones à risque d'explosion

Fonctionnement et caractéristiques

- Emploi dans les zones à risque d'explosion selon la classification

II 3G (Groupe II, catégorie 3G, appareils pour l'atmosphère gazeuse). Les exigences de la norme EN 60079-15 sont respectées.

- Emploi dans les zones à risque d'explosion selon la classification

II 2D (Groupe II, catégorie 2D, appareils pour l'atmosphère poussiéreuse).

Les exigences des normes CEI 60079-0 et CEI 60079-31 sont respectées.

• Certificat du composant CE

BVS 08 ATEX E 109 U

• Certificat du composant CEI Ex

IECEx BVS 08.0041 U

- Marquage

II 3G Ex nA IIC Gc (voir le tableau Plage de température ambiante)

II 2D Ex tb IIIC Db IP65/IP67

Plage de température ambiante
-20...60 °C	pour câbles de raccordement avec connecteur mâle M12 coudé et connecteurs femelles M12 coudés

Montage / Mise en service

Les connecteurs M12 doivent être montés, raccordés et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.

Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur le connecteur M12) est appropriée pour l'application.

Remarques sur l'installation / Montage

• Respecter les règlements et dispositions nationaux.
• Eviter les charges statiques sur les produits en plastique et sur les câbles.
  • Assurer une protection efficace des connecteurs M12 contre l'endommagement.
• Les câbles doivent être posés de façon fixe et protégés efficacement contre l'endommagement.
• Les règlements d'installation applicables doivent être respectés.
• Pour les données techniques voir la fiche technique.

• Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil), monter l'appareil à un emplacement protégé.

• Les connecteurs M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre.

• Les connecteurs doivent toujours être fermés avec un pendant (élément M12 opposé). Ils ne doivent rester ouverts dans l'application sur le terrain que brièvement durant les interventions.

Conditions spécifiques pour un fonctionnement sûr

• Les connecteurs M12 ont été testés selon table 8 de l'EN60079-0 / table 5 de l'EN 61241-0 pour le groupe II et un faible risque mécanique avec une énergie d'impact de 4 joules.
• Ne pas séparer les connecteurs sous tension.
• Fixer le connecteur en serrant l'écrou suffisamment. Couple de serrage env. 1,2 Nm jusqu'à 1,5 Nm. Ce couple de serrage est atteint comme suit :
• Serrer l'écrou moleté à la main (0,4 jusqu'à 0,5 Nm).
• Ensuite ajouter une rotation de 3 crantages à l'aide d'une clé de cote sur plat 14.
• Le connecteur est conforme aux exigences des connecteurs M12 selon la norme EN 61076-2-101. Le pendant doit également être conçu selon cette norme.
• Pour les marquages non indiqués sur le produit, consulter la notice d'utilisation.

Maintenance / Réparation

Le produit ne doit pas être modifié; aucune réparation n'est possible. En cas de défaut contacter le fabricant.

Si besoin, le fabricant peut vous fournir les fiches techniques, les certificats de composant CE ou les certificats de composant CEI Ex.
