Type de produit	Connecteur M12 pour zones ATEX
Marque	IFM
Modèle	EVC14A
Catégorie ATEX	II 3G (gaz) / II 2D (poussières)
Température ambiante	-20 à 60 °C
Indice de protection	IP65 / IP67
Couple de serrage	1,2 - 1,5 Nm
Normes	EN 60079-15, CEI 60079-0, CEI 60079-31, EN 61076-2-101
Certificats	BVS 08 ATEX E 109 U, IECEx BVS 08.0041 U
Matériau	Plastique
Fonctions principales	Raccordement électrique pour capteurs/actionneurs en zones explosives
Entretien et nettoyage	Aucune réparation possible. Nettoyer avec un chiffon non statique. Éviter les charges statiques.
Sécurité	Ne pas séparer sous tension. Respecter les réglementations nationales. Protection contre les UV.
Pièces détachées et réparabilité	Non réparable. En cas de défaut, contacter le fabricant.
Poids approximatif	50 g
Dimensions approximatives	Longueur 60 mm, diamètre M12

FOIRE AUX QUESTIONS - EVC14A IFM

Quel est le type de protection ATEX de l'EVC14A ?

Le connecteur EVC14A est certifié II 3G pour les atmosphères gazeuses et II 2D pour les atmosphères poussiéreuses, conformément aux normes EN 60079-15 et CEI 60079-31.

Quelle est la plage de température ambiante autorisée ?

La plage de température ambiante pour le connecteur EVC14A est de -20 °C à +60 °C.

Quel couple de serrage faut-il appliquer ?

Le couple de serrage recommandé est de 1,2 à 1,5 Nm. Serrer d'abord à la main (0,4-0,5 Nm), puis ajouter une rotation de 3 crantages avec une clé de 14 mm.

Puis-je séparer le connecteur sous tension ?

Non, il est strictement interdit de séparer le connecteur sous tension. Cela pourrait provoquer des arcs électriques dangereux en zone explosive.

Comment nettoyer le connecteur EVC14A ?

Utiliser un chiffon non statique. Éviter tout produit abrasif. Protéger le connecteur des charges statiques et des rayons UV directs.

Le connecteur est-il réparable ?

Non, le connecteur n'est pas réparable. En cas de défaut, il doit être remplacé et contacter le fabricant IFM.

Quels certificats de conformité possède l'EVC14A ?

Il possède les certificats BVS 08 ATEX E 109 U (CE) et IECEx BVS 08.0041 U (international).

Le connecteur peut-il être utilisé en extérieur ?

Oui, grâce à son indice de protection IP65/IP67, il est protégé contre la poussière et l'immersion temporaire. Éviter toutefois une exposition prolongée aux UV.

Quelles normes sont respectées ?

Les normes incluent EN 60079-15 (gaz), CEI 60079-0 et CEI 60079-31 (poussières), ainsi que EN 61076-2-101 pour les connecteurs M12.

Où trouver les fiches techniques détaillées ?

Les fiches techniques et certificats sont disponibles sur demande auprès du fabricant IFM. Consultez également la notice d'utilisation complète.

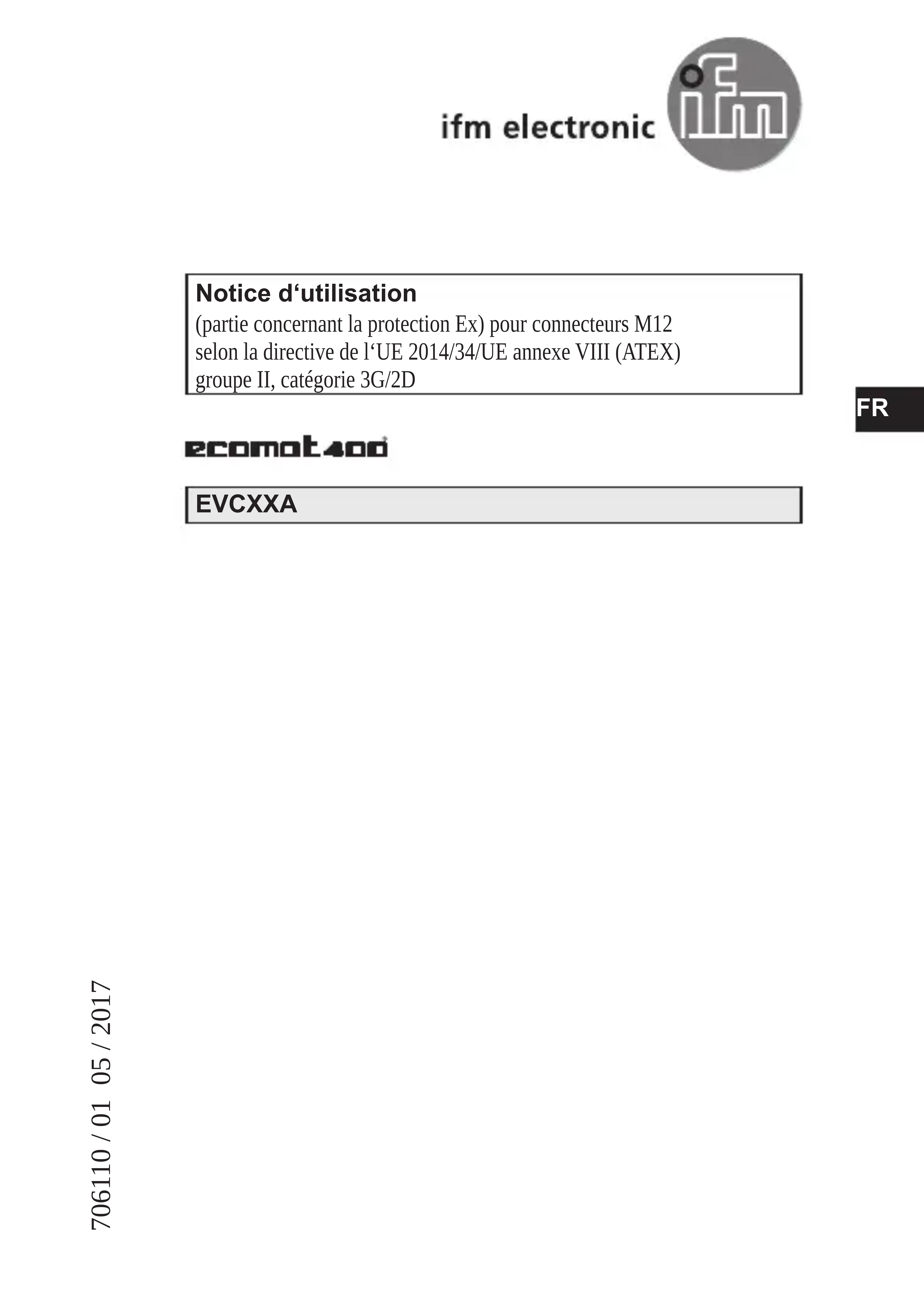

MODE D'EMPLOI EVC14A IFM

Notice d'utilisation

(partie concernant la protection Ex) pour connecteurs M12 selon la directive de l'UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie 3G/2D

ecomot400

EVCXXA

Notice d'utilisation (partie relative à la sécurité ATEX) Instructions pour l'emploi sur dans les zones à risque d'explosion

Fonctionnement et caractéristiques

• Emploi dans les zones à risque d'explosion selon la classification

II 3G (Groupe II, catégorie 3G, apparcils pour l'atmosphère gazeuse).

Les exigences de la norme EN 60079-15 sont respectées.

• Emploi dans les zones à risque d'explosion selon la classification

II 2D (Groupe II, catégorie 2D, apparcils pour l'atmosphère poussiereuse).

Les exigences des normes CEI 60079-0 et CEI 60079-31 sont respectées.

• Certificate du composant CE

BVS 08 ATEX E 109 U

• Certificate du composant CEI Ex

IECEx BVS 08.0041 U

• Marquage

II 3G Ex nA IIC Gc (voir le tableau Plage de température ambiente)

II 2D Ex tb IIIC Db IP65/IP67

Plage de température ambiente
-20...60 °C	pour câbles de raccordement avec connecteur mâle M12 coudé et connecteurs fémelles M12 coudés

Montage / Mise en service

Les connecteurs M12 doivent être montés, raccordés et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les apparciels en zones à risque d'explosion.

Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur le connecteur M12) est appropriée pour l'application.

Remarques sur l'installation / Montage

• Respecter les règlements et dispositions nationaux.
• Eviter les charges statiques sur les produits en plastique et sur les câbles.
• Assurer une protection efficace des connecteurs M12 contre l'endommagement.
• Les câbles doivent être posés de façon fixe et protégés efficacement contre l'endommagement.
• Les règlements d'installation applicables doivent être respectés.
• Pour les données techniques voir la fiche technique.

• Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil), monter l'appareil à un emplacement protégé.

• Les connecteurs M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre.

• Les connecteurs doivent toujours être fermés avec un pendant (élément M12 opposé). Ils ne doivent rester ouverts dans l'application sur le terrain que brievement durant les interventions.

Conditions spécifiques pour un fonctionnement sur

• Les connecteurs M12 ont été testés selon table 8 de l'EN60079-0 / table 5 de l'EN 61241-0 pour le groupe II et un faible risque mécanique avec une énergie d'impact de 4 joules.
• Ne pas séparer les connecteurs sous tension.

• Fixer le connecteur en serrant l'écrou suffisamment. Couple de serrage env. 1,2 Nm jusqu'à 1,5 Nm. Ce couple de serrage est atteint comme suit :

• Serrer l'écrou môle à la main (0,4 jusqu'à 0,5 Nm).

• Ensuite ajouter une rotation de 3 crantages à l'aide d'une clé de cote sur plat 14.

• Le connecteur est conforme aux exigences des connecteurs M12 selon la norme EN 61076-2-101. Le pendant doit également être conformu selon cette norme.

• Pour les marquages non indiqués sur le produit, consulter la notice d'utilisation.

Maintenance / Réparation

Le produit ne doit pas etre modifier; aucune réparation n'est possible. En cas de défaut contacter le fabricant.

Si besoin, le fabricant peut vous fournir les fiches techniques, les certificates de composant CE ou les certificats de composant CEI Ex.
