Type de produit	Connecteur M12 pour zones ATEX
Marque	IFM
Modèle	EVC07A
Catégorie ATEX (gaz)	II 3G Ex nA IIC Gc
Catégorie ATEX (poussière)	II 2D Ex tb IIIC Db IP65/IP67
Température ambiante	-20 à 60 °C
Certificat CE	BVS 08 ATEX E 109 U
Certificat IECEx	IECEx BVS 08.0041 U
Type de connecteur	M12 coudé, mâle/femelle
Indice de protection	IP65/IP67
Couple de serrage	1,2 à 1,5 Nm
Norme connecteur	EN 61076-2-101
Résistance aux chocs	4 J (faible risque mécanique)
Entretien	Aucune réparation possible ; contacter le fabricant
Nettoyage	Environnement propre, éviter charges statiques
Montage	Par personnel compétent, respecter réglementations nationales
Utilisation	Ne pas séparer sous tension, toujours fermer avec pendant

FOIRE AUX QUESTIONS - EVC07A IFM

Quelles sont les certifications ATEX du connecteur EVC07A ?

Le connecteur possède les certifications CE (BVS 08 ATEX E 109 U) et IECEx (BVS 08.0041 U). Il est marqué II 3G Ex nA IIC Gc pour les gaz et II 2D Ex tb IIIC Db pour les poussières.

Quelle est la plage de température ambiante autorisée ?

La plage de température ambiante est de -20 °C à +60 °C.

Quel est le couple de serrage recommandé pour l'écrou du connecteur ?

Le couple de serrage doit être compris entre 1,2 Nm et 1,5 Nm. Serrer d'abord à la main (0,4-0,5 Nm), puis ajouter 3 crantages avec une clé de 14 mm.

Peut-on ouvrir le connecteur sous tension ?

Non, il est impératif de ne pas séparer les connecteurs sous tension pour des raisons de sécurité.

Comment nettoyer le connecteur ?

Le connecteur doit être maintenu dans un environnement propre. Évitez les charges statiques sur les parties en plastique. Nettoyez avec un chiffon sec si nécessaire.

Que faire en cas de défaut du connecteur ?

Le produit ne peut pas être réparé. En cas de défaut, contactez le fabricant IFM.

Quelles normes respecte le connecteur M12 ?

Le connecteur est conforme à la norme EN 61076-2-101 pour les connecteurs M12. Son pendant doit également être conforme.

Quel est l'indice de protection du connecteur ?

L'indice de protection est IP65/IP67, assurant une bonne résistance à la poussière et à l'immersion temporaire.

Dans quelles zones ATEX le connecteur peut-il être installé ?

Il peut être installé en zones gaz de catégorie 3G (zone 2) et en zones poussières de catégorie 2D (zone 21/22).

Faut-il prévoir une protection contre les UV ?

Oui, évitez l'exposition directe au soleil (rayonnement UV) et montez l'appareil à un emplacement protégé.

MODE D'EMPLOI EVC07A IFM

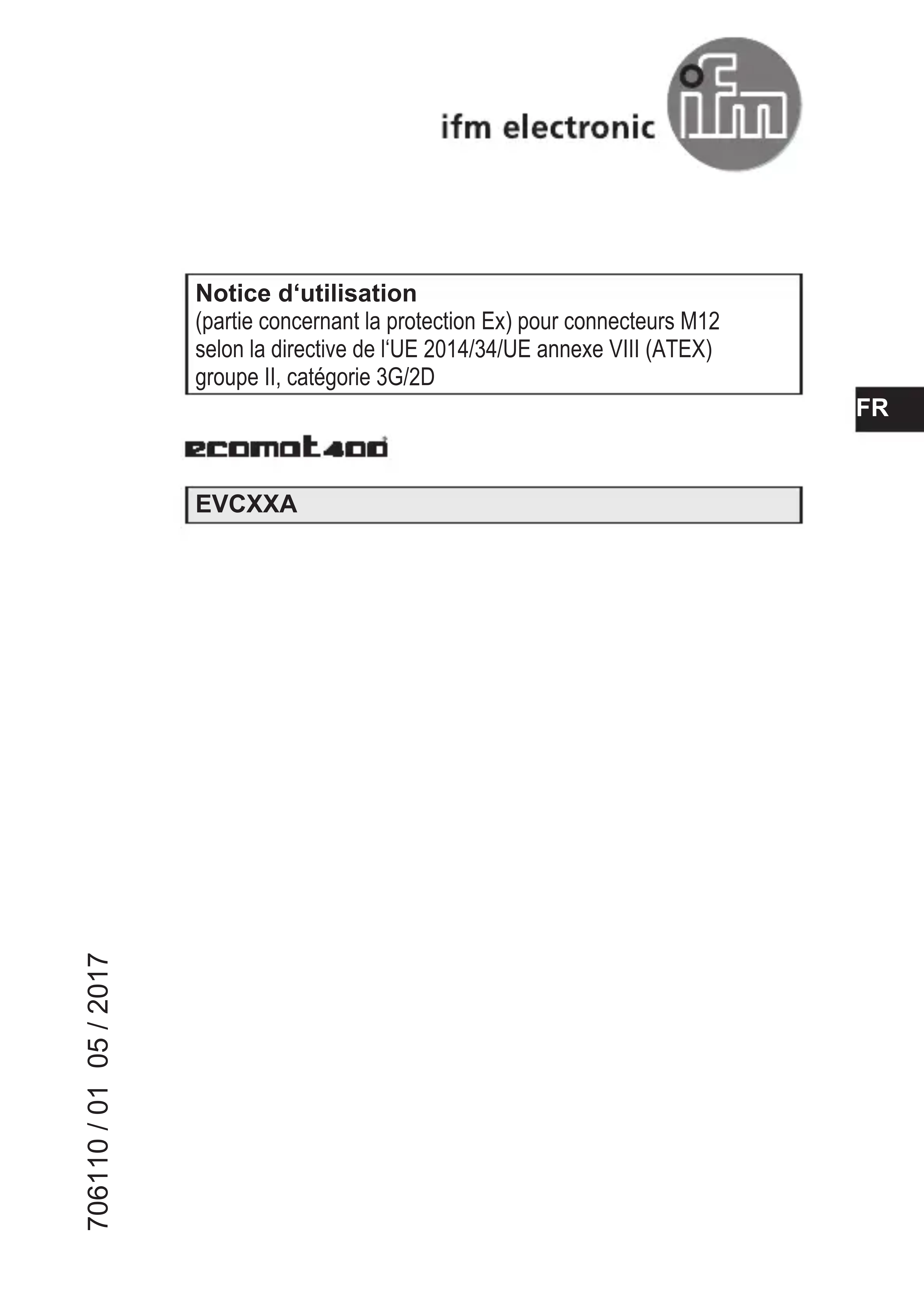

Notice d'utilisation

(partie concernant la protection Ex) pour connecteurs M12 selon la directive de l'UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie 3G/2D

ecomot400

EVCXXA

Notice d'utilisation (partie relative à la sécurité ATEX) Instructions pour l'emploi sûr dans les zones à risque d'explosion

Fonctionnement et caractéristiques

- Emploi dans les zones à risque d'explosion selon la classification

II 3G (Groupe II, catégorie 3G, appareils pour l'atmosphère gazeuse). Les exigences de la norme EN 60079-15 sont respectées.

- Emploi dans les zones à risque d'explosion selon la classification

II 2D (Groupe II, catégorie 2D, appareils pour l'atmosphère poussiéreuse).

Les exigences des normes CEI 60079-0 et CEI 60079-31 sont respectées.

• Certificat du composant CE

BVS 08 ATEX E 109 U

• Certificat du composant CEI Ex

IECEx BVS 08.0041 U

- Marquage

II 3G Ex nA IIC Gc (voir le tableau Plage de température ambiante)

II 2D Ex tb IIIC Db IP65/IP67

Plage de température ambiante
-20...60 °C	pour câbles de raccordement avec connecteur mâle M12 coudé et connecteurs femelles M12 coudés

Montage / Mise en service

Les connecteurs M12 doivent être montés, raccordés et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.

Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur le connecteur M12) est appropriée pour l'application.

Remarques sur l'installation / Montage

• Respecter les règlements et dispositions nationaux.
• Eviter les charges statiques sur les produits en plastique et sur les câbles.
  • Assurer une protection efficace des connecteurs M12 contre l'endommagement.
• Les câbles doivent être posés de façon fixe et protégés efficacement contre l'endommagement.
• Les règlements d'installation applicables doivent être respectés.
• Pour les données techniques voir la fiche technique.

• Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil), monter l'appareil à un emplacement protégé.

• Les connecteurs M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre.

• Les connecteurs doivent toujours être fermés avec un pendant (élément M12 opposé). Ils ne doivent rester ouverts dans l'application sur le terrain que brièvement durant les interventions.

Conditions spécifiques pour un fonctionnement sûr

• Les connecteurs M12 ont été testés selon table 8 de l'EN60079-0 / table 5 de l'EN 61241-0 pour le groupe II et un faible risque mécanique avec une énergie d'impact de 4 joules.
• Ne pas séparer les connecteurs sous tension.
• Fixer le connecteur en serrant l'écrou suffisamment. Couple de serrage env. 1,2 Nm jusqu'à 1,5 Nm. Ce couple de serrage est atteint comme suit :
• Serrer l'écrou moleté à la main (0,4 jusqu'à 0,5 Nm).
• Ensuite ajouter une rotation de 3 crantages à l'aide d'une clé de cote sur plat 14.
• Le connecteur est conforme aux exigences des connecteurs M12 selon la norme EN 61076-2-101. Le pendant doit également être conçu selon cette norme.
• Pour les marquages non indiqués sur le produit, consulter la notice d'utilisation.

Maintenance / Réparation

Le produit ne doit pas être modifié; aucune réparation n'est possible. En cas de défaut contacter le fabricant.

Si besoin, le fabricant peut vous fournir les fiches techniques, les certificats de composant CE ou les certificats de composant CEI Ex.
