Type de produit	Module électronique AS-i (module d'entrées/sorties)
Marque	IFM
Modèle	AC2514
Version AS-interface	V2.1
Profil AS-i	S-B.A.E
Nombre d'entrées	4
Nombre de sorties	4
Alimentation	Via câble AS-i (30 V DC) ou alimentation externe (via embase AC5011/AC5003)
Protection	IP67 (avec bouchons de protection sur prises inutilisées)
Indicateurs LED	1 jaune (état entrée/sortie), 1 verte (tension), 1 rouge (erreur communication), 1 rouge clignotant (défaut périphérique), 1 IR (récepteur)
Adressage	Infrarouge via unité AC1144 ou par prise d'adressage (embase AC5011)
Couple de serrage (montage)	0,8 Nm
Raccordement	Prises M12 pour capteurs et actionneurs
Nombre maximal d'esclaves par maître	31 (62 avec maître AS-i V2.1)
Adresse par défaut	0
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Couvrir les prises inutilisées ; respecter le couple de serrage ; déconnecter l'alimentation avant manipulation
Pièces détachées	Embases AC5003/AC5011, bouchons AC3004, unité d'adressage AC1144, cordon d'adressage E70213/E70211
Réparabilité	Confier toute réparation à un technicien qualifié IFM

FOIRE AUX QUESTIONS - AC2514 IFM

Comment adresser le module AC2514 ?

L'adressage peut s'effectuer de deux manières : via l'unité d'adressage AC1144 par infrarouge, ou via la prise d'adressage sur l'embase AC5011 à l'aide du cordon E70213. Avant d'adresser, mettez le module hors tension.

Que signifient les LED sur le module ?

La LED jaune indique l'état d'une entrée/sortie commutée. La LED verte signale que l'alimentation est OK. La LED rouge allumée indique une erreur de communication AS-i (ex: adresse 0). La LED rouge clignotante signale un défaut périphérique (ex: surcharge ou court-circuit). Une LED infrarouge (sans indication de couleur) correspond au récepteur infrarouge.

Comment raccorder les capteurs et actionneurs ?

Raccordez les connecteurs des capteurs/actionneurs aux prises M12 du module. Reportez-vous au tableau de brochage dans la notice : les entrées utilisent les broches 1 (L+), 3 (L-), et 4 (signal) ; les sorties utilisent les broches 4 (sortie de commutation) et 3 (tension externe -). Couvrez les prises inutilisées avec les bouchons AC3004 pour garantir la protection IP67.

Que faire si la LED rouge reste allumée ?

Une LED rouge allumée indique une erreur de communication AS-i. Vérifiez que le module n'a pas l'adresse 0 (adresse par défaut) et que le maître AS-i est en fonctionnement. Assurez-vous que l'alimentation est correcte et que le câble AS-i (jaune) est bien connecté.

Que faire si la LED rouge clignote ?

Un clignotement rouge signale un défaut périphérique, comme une surcharge ou un court-circuit sur une entrée ou une sortie. Vérifiez les capteurs et actionneurs connectés. Le défaut est également transmis au maître AS-i (version 2.1) via le bit interne 'défaut périphérique'.

Comment installer le module sur l'embase ?

Montez le module sur l'embase de câblage déjà raccordée au réseau AS-i. Serrez les vis avec un couple de 0,8 Nm. Utilisez l'embase appropriée : AC5003 (sans prise d'adressage) ou AC5011 (avec prise d'adressage).

Le module peut-il être adressé par infrarouge ?

Oui, le module AC2514 supporte l'adressage infrarouge via l'unité AC1144 et le cordon infrarouge E70211. Pendant l'adressage, désactivez la communication AS-i (câble jaune) en débranchant le maître. L'alimentation des esclaves doit être maintenue par le bloc d'alimentation AS-i.

Quelle est la tension d'alimentation du module ?

Le module est alimenté via le câble AS-i (câble jaune) qui fournit une tension de 30 V DC typique. Il peut également recevoir une alimentation externe si l'embase AC5011 ou AC5003 est utilisée. Le module fonctionne avec la version AS-interface V2.1.

Comment protéger les prises inutilisées ?

Pour maintenir la protection IP67, couvrez les prises M12 non utilisées avec les bouchons de protection AC3004 fournis ou disponibles en accessoire. Cela évite l'entrée de poussière et d'humidité.

Combien de modules peuvent être connectés à un maître AS-i ?

Le nombre maximal de modules esclaves par maître AS-i est de 31 (ou 62 si le maître est en version V2.1). Le module AC2514 occupe une adresse unique et son profil est S-B.A.E.

MODE D'EMPLOI AC2514 IFM

ASinterface

AS-i Modul

AS-i module

Module AS-i

AC2514 / AC2564

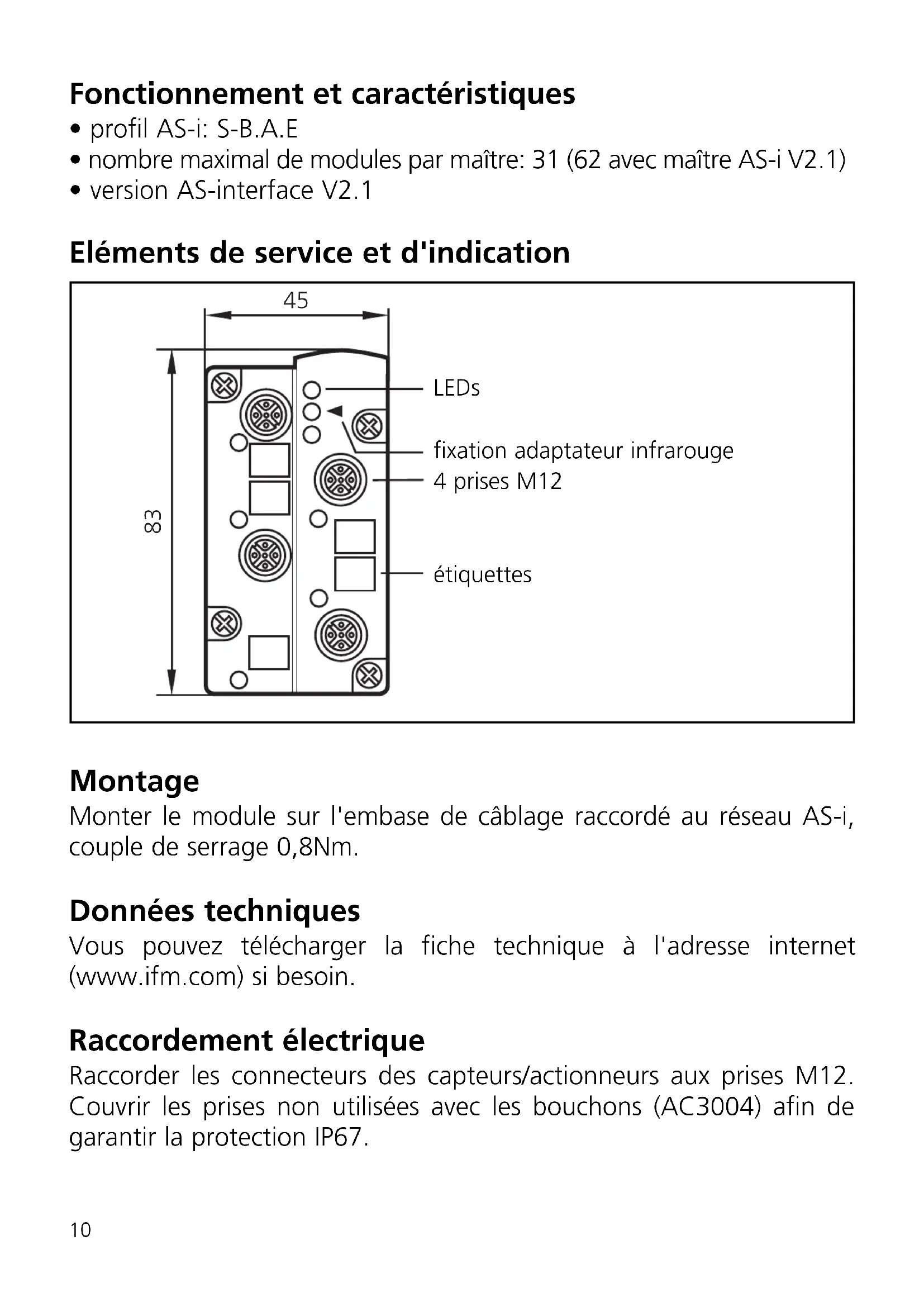

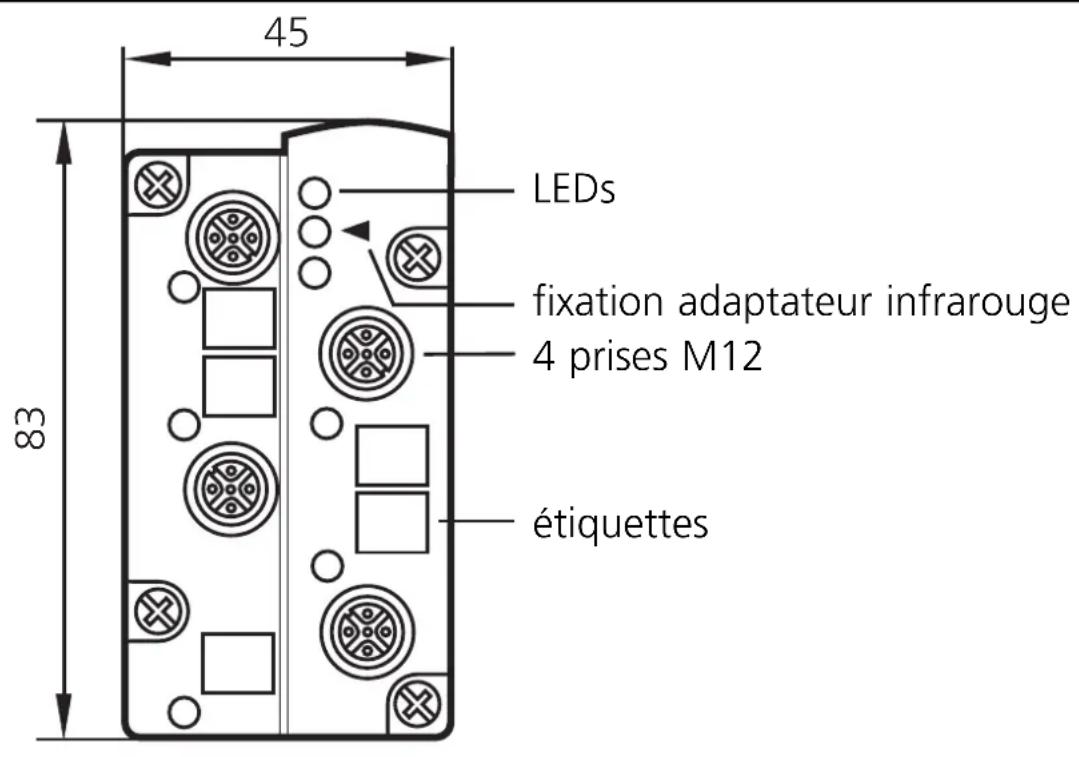

Fonctionnement et caractéristiques

• profil AS-i: S-B.A.E
• nombre maximal de modules par maître : 31 (62 avec maître AS-i V2.1) version AS-interface V2.1

Montage

Monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet (www.ifm.com) si besoin.

Raccordement électrique

Raccorder les connecteurs des capteurs/actionneurs aux prises M12. Couvrir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

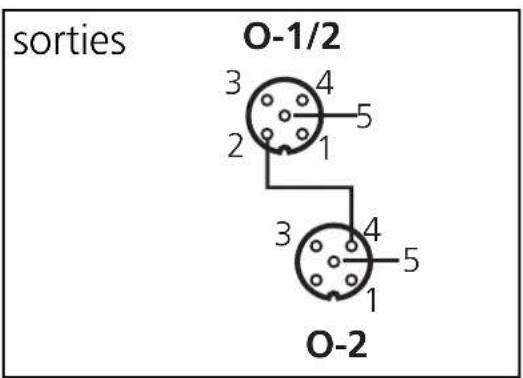

Prise M12	Broche
Tension externe -	3
sortie de commutation +	4
	5

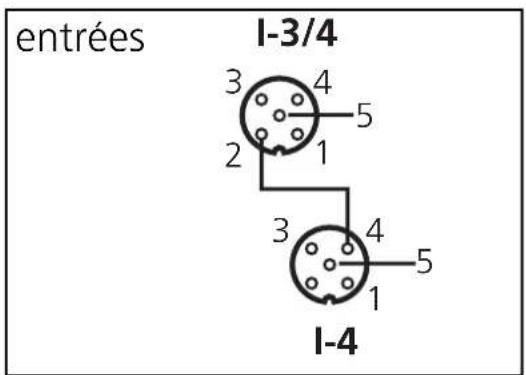

Prise M12	Broche
alimentation capteur L+	1
alimentation capteur L-	3
	5

Bit de données	D0 D1 D2 D3
Entrée 1 2	3 4
Prise — — I-3/4 I-3/4 I-4
Broche — — 4 2 4
Sortie 1 2	3 4
Prise O-1/2	O-1/2 O-2 — —
Broche	4	2	4	—	—

Adressage avec l'unité d'adressage AC1144

Si le module monté et câble est utilisé avec l'embase AC5011 pour câble plat avec alimentation externe (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Mettre le module hors tension avant l'adressage via la prise d'adressage.

Si le module est utilisé avec l'embase AC5003 pour cable plat avec alimentation externe (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adresseur infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un cavalier sur le bloc d'alimentation.

le paramètre P3 doit être 1 et le bit de sortie D3 = 0^. Le bit de sortie D3 ne doit pas être utilisé.

une adresse entre 1A et 31A doit être affectée à cet esclave.

• réglage par défaut

Fonctionnement

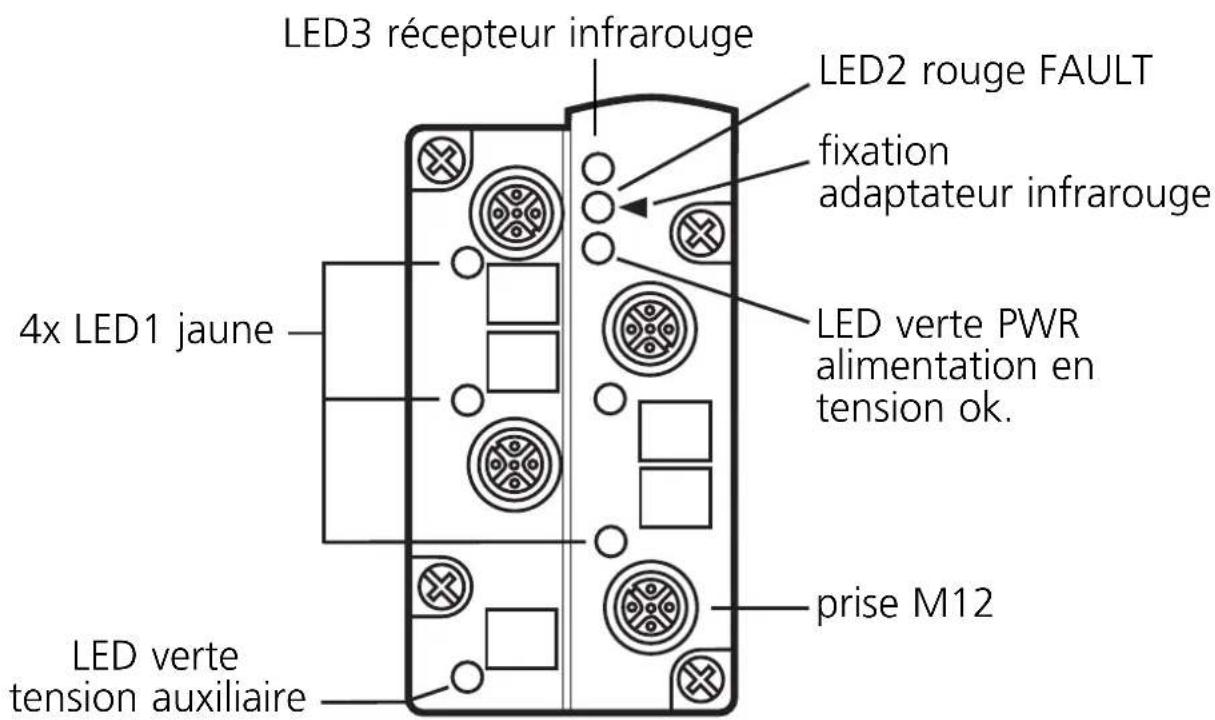

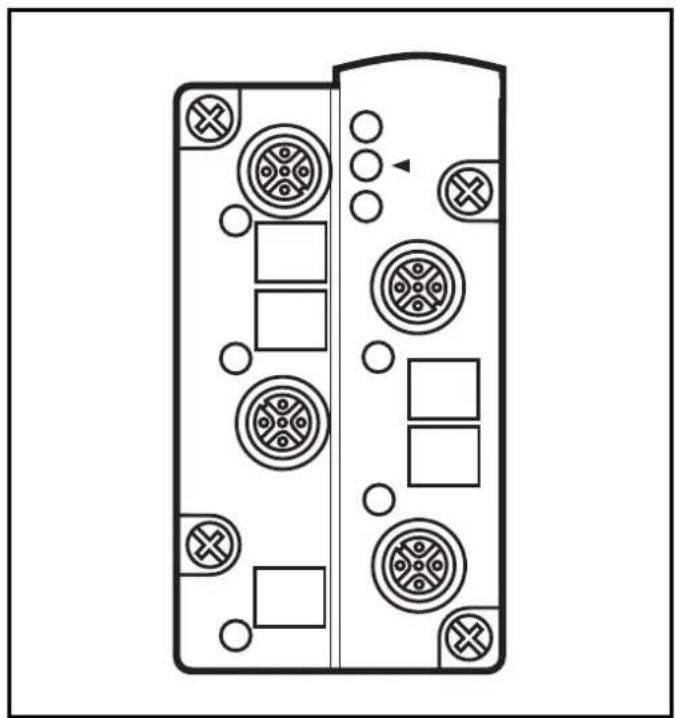

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED jaune: entrée / sortie commutées
• LED verte : alimentation en tension ok
• LED 2 rouge allumée: erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" des données, par ex. adresse d'esclave 0
• LED 2 rouge clignotante: défaut périphérique, par ex. surcharge ou court-circuit de l'alimentation d'un capteur ou d'une sortie
• LED 3: récepteur infrarouge

La surcharge et le court-circuit d'une entrée ou d'une sortie sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.
