Produkttyp	AS-i Elektronikmodul (Eingangs-/Ausgangsmodul)
Marke	IFM
Modell	AC2514
AS-Interface Version	V2.1
AS-i Profil	S-B.A.E
Anzahl Eingänge	4
Anzahl Ausgänge	4
Spannungsversorgung	Über AS-i Kabel (30 V DC) oder externe Versorgung (über Basis AC5011/AC5003)
Schutzart	IP67 (mit Schutzkappen auf ungenutzten Steckern)
LED-Anzeigen	1 gelb (Eingang/Ausgang status), 1 grün (Spannung), 1 rot (Kommunikationsfehler), 1 rot blinkend (Peripheriefehler), 1 IR (Empfänger)
Adressierung	Infrarot über Einheit AC1144 oder über Adressierstecker (Basis AC5011)
Anzugsdrehmoment (Montage)	0,8 Nm
Anschluss	M12-Stecker für Sensoren und Aktoren
Maximale Anzahl Slaves pro Master	31 (62 mit AS-i Master V2.1)
Standardadresse	0
Wartung	Mit trockenem Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Ungenutzte Stecker abdecken; Anzugsdrehmoment einhalten; vor Manipulation Spannung abschalten
Ersatzteile	Basis AC5003/AC5011, Schutzkappen AC3004, Adressiereinheit AC1144, Adressierkabel E70213/E70211
Reparaturfähigkeit	Reparaturen einem qualifizierten IFM-Techniker überlassen

Häufig gestellte Fragen - AC2514 IFM

Wie adressiere ich das Modul AC2514?

Die Adressierung kann auf zwei Arten erfolgen: über die Adressiereinheit AC1144 per Infrarot oder über den Adressierstecker auf der Basis AC5011 mit dem Kabel E70213. Schalten Sie das Modul vor der Adressierung spannungslos.

Was bedeuten die LEDs am Modul?

Die gelbe LED zeigt den Status eines geschalteten Eingangs/Ausgangs an. Die grüne LED signalisiert, dass die Versorgung in Ordnung ist. Die dauerhaft leuchtende rote LED zeigt einen AS-i Kommunikationsfehler an (z.B. Adresse 0). Die blinkende rote LED signalisiert einen Peripheriefehler (z.B. Überlast oder Kurzschluss). Eine Infrarot-LED (ohne Farbangabe) entspricht dem Infrarotempfänger.

Wie schließe ich Sensoren und Aktoren an?

Schließen Sie die Stecker der Sensoren/Aktoren an die M12-Stecker des Moduls an. Beachten Sie die Pinbelegung in der Anleitung: Die Eingänge verwenden Pins 1 (L+), 3 (L-) und 4 (Signal); die Ausgänge verwenden Pins 4 (Schaltausgang) und 3 (externe Spannung -). Decken Sie ungenutzte Stecker mit den Schutzkappen AC3004 ab, um die Schutzart IP67 zu gewährleisten.

Was tun, wenn die rote LED dauerhaft leuchtet?

Eine dauerhaft leuchtende rote LED zeigt einen AS-i Kommunikationsfehler an. Überprüfen Sie, ob das Modul nicht die Adresse 0 (Standardadresse) hat und ob der AS-i Master in Betrieb ist. Stellen Sie sicher, dass die Spannungsversorgung korrekt ist und das AS-i Kabel (gelb) richtig angeschlossen ist.

Was tun, wenn die rote LED blinkt?

Ein rotes Blinken signalisiert einen Peripheriefehler, wie Überlast oder Kurzschluss an einem Eingang oder Ausgang. Überprüfen Sie die angeschlossenen Sensoren und Aktoren. Der Fehler wird auch an den AS-i Master (Version 2.1) über das interne Bit 'Peripheriefehler' übertragen.

Wie installiere ich das Modul auf der Basis?

Montieren Sie das Modul auf der bereits mit dem AS-i Netzwerk verbundenen Verdrahtungsbasis. Ziehen Sie die Schrauben mit einem Drehmoment von 0,8 Nm an. Verwenden Sie die passende Basis: AC5003 (ohne Adressierstecker) oder AC5011 (mit Adressierstecker).

Kann das Modul per Infrarot adressiert werden?

Ja, das Modul AC2514 unterstützt die Infrarotadressierung über die Einheit AC1144 und das Infrarotkabel E70211. Deaktivieren Sie während der Adressierung die AS-i Kommunikation (gelbes Kabel), indem Sie den Master trennen. Die Spannungsversorgung der Slaves muss über das AS-i Netzteil aufrechterhalten bleiben.

Wie hoch ist die Versorgungsspannung des Moduls?

Das Modul wird über das AS-i Kabel (gelbes Kabel) versorgt, das typischerweise eine Spannung von 30 V DC bereitstellt. Es kann auch eine externe Versorgung erhalten, wenn die Basis AC5011 oder AC5003 verwendet wird. Das Modul arbeitet mit der AS-Interface Version V2.1.

Wie schütze ich ungenutzte Stecker?

Um die Schutzart IP67 zu erhalten, decken Sie nicht verwendete M12-Stecker mit den mitgelieferten oder als Zubehör erhältlichen Schutzkappen AC3004 ab. Dies verhindert das Eindringen von Staub und Feuchtigkeit.

Wie viele Module können an einen AS-i Master angeschlossen werden?

Die maximale Anzahl an Slave-Modulen pro AS-i Master beträgt 31 (oder 62, wenn der Master die Version V2.1 hat). Das Modul AC2514 belegt eine eindeutige Adresse und sein Profil ist S-B.A.E.

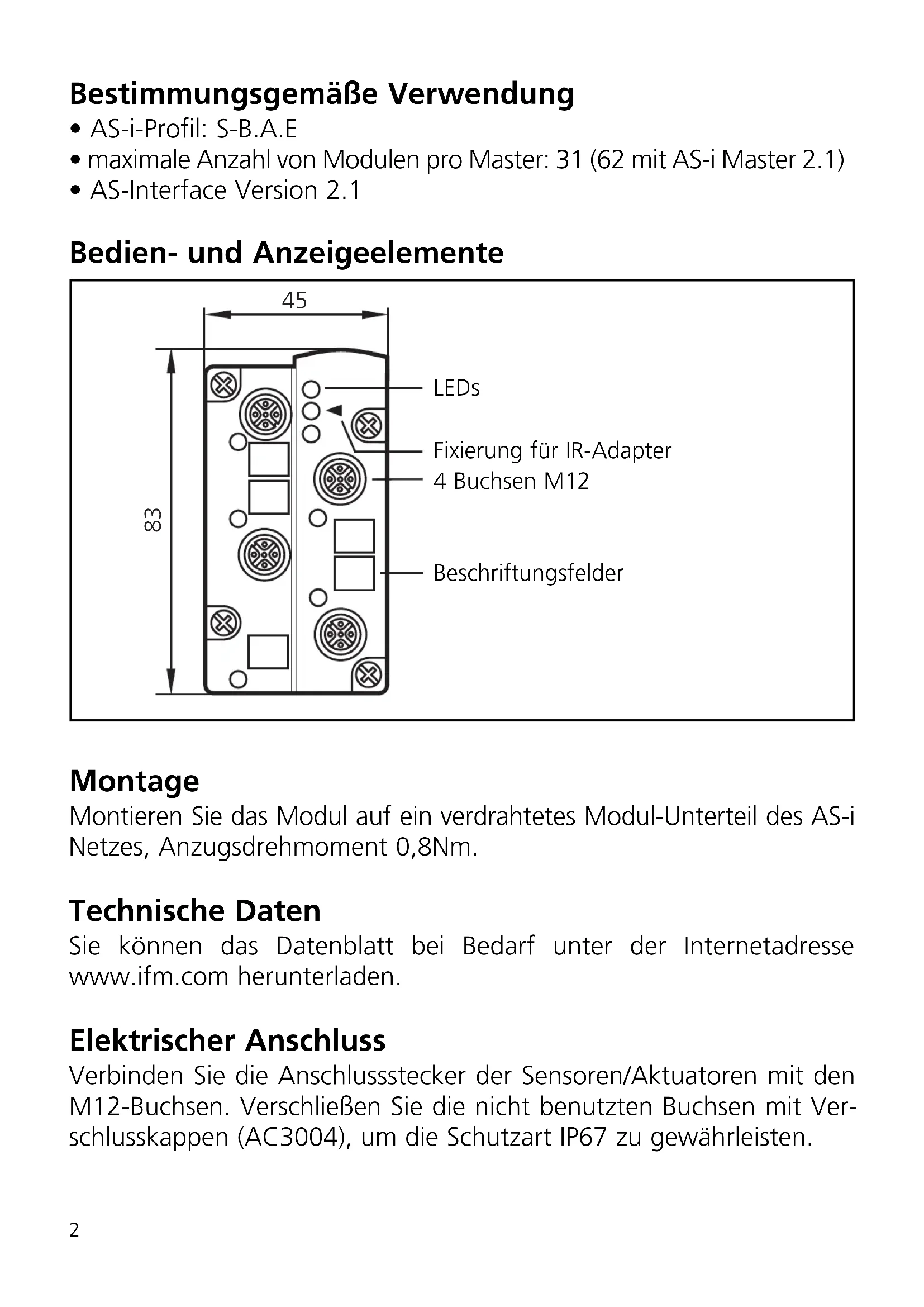

BEDIENUNGSANLEITUNG AC2514 IFM

Bestimmungsgemäß Verwendung

AS-i-Profil: S-B.A.E
- maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1)
AS-Interface Version 2.1

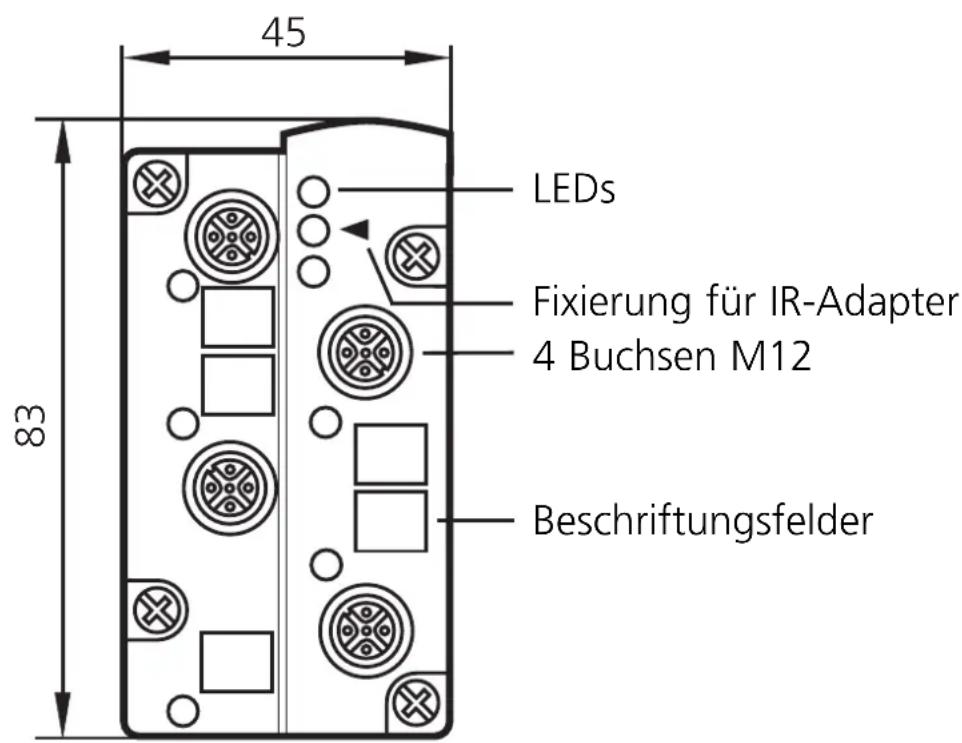

Bedien- und Anzeigeelemente

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm.com herunterlagen.

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker der Sensoren/Aktuatoren mit den M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Verschlusskappen (AC3004), um die Schutzart IP67 zu gewährleisten.

M12-Buchse Pin
Externe Spannung -	3
Schaltausgang + 4
	5

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L-3
	5

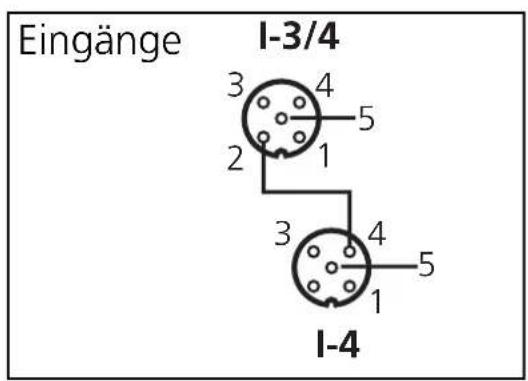

Datumbit D0	D1 D2 D3
Eingang 1 2 3 4
Buchse —	— I-3/4 I-3/4 I-4
PIN — —	4		2	4

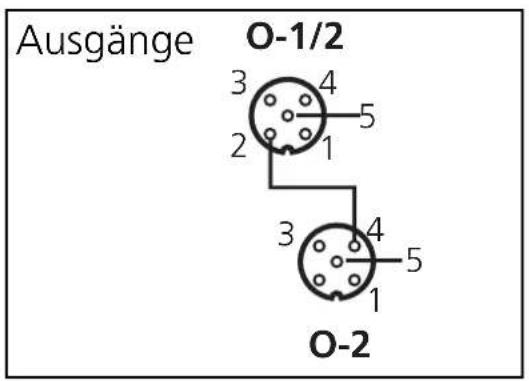

Ausgang	1 2 3 4
Buchse	O-1/2	O-1/2	O-2	—	—
PIN	4	2	4	—	—

Adressieren

Auslieferungsadresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann in Verbindung mit dem FK-E-Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahteten Zustand adressiert werden.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

In Verbindung mit dem FK-E-Unterteil AC5003 (ohne Adressierbuchse) mus das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusammen die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infrarot-Adressierung abgeschelt sein. Klemmen Sie darüber den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Wird ein Slave mit dem ID-Code „A" (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3arf nicht genutzt werden.

Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss thisem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

• Defaultinstellung

Betrieb

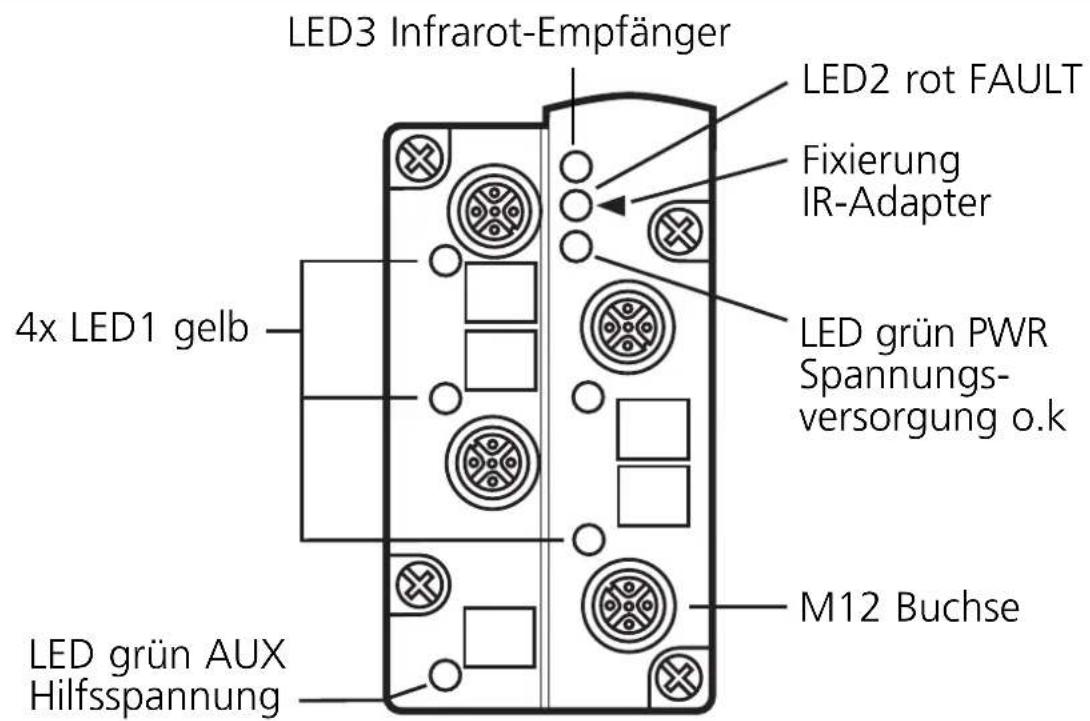

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang/Ausgang geschaltet
• LED grün: Spannungsvorsorgung o.k.
• LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z.B. Slaveadresse 0
• LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung/Ausgang überlastet bzw. kurzgeschlossen
• LED 3: Infrarot-Empfänger

Überlast und Kurzschluss von Ein- und Ausgang wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault" im Statusregister signalisiert.
