AC2717 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Capteur de température et d'humidité
Plage de mesure de température	-40 à +85 °C
Plage de mesure d'humidité	0 à 100 % HR
Précision de mesure	±0.5 °C pour la température, ±3 % HR pour l'humidité
Alimentation	24 V DC
Sortie	Signal analogique
Dimensions	Compact, adapté pour un montage facile
Utilisation	Surveillance de la température et de l'humidité dans les environnements industriels
Maintenance	Vérification régulière des connexions et nettoyage des capteurs
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations supplémentaires	Compatible avec divers systèmes de contrôle et d'automatisation

FOIRE AUX QUESTIONS - AC2717 IFM

Quels types de connexions sont compatibles avec l'IFM AC2717 ?

L'IFM AC2717 est compatible avec les connexions standard de l'industrie, y compris les connecteurs M12.

Comment calibrer l'IFM AC2717 ?

Pour calibrer l'IFM AC2717, suivez le manuel d'utilisation pour accéder aux paramètres de calibration via l'interface de configuration.

Quelle est la plage de température de fonctionnement de l'IFM AC2717 ?

L'IFM AC2717 fonctionne normalement dans une plage de température de -25 °C à 70 °C.

L'IFM AC2717 nécessite-t-il un logiciel spécifique pour fonctionner ?

Non, l'IFM AC2717 peut fonctionner sans logiciel spécifique, mais un logiciel de configuration peut faciliter certains réglages.

Quels sont les indicateurs LED sur l'IFM AC2717 et que signifient-ils ?

Les indicateurs LED fournissent des informations sur l'état de l'appareil, comme l'alimentation, le mode de fonctionnement et les erreurs.

Comment résoudre un problème d'alimentation de l'IFM AC2717 ?

Vérifiez la connexion d'alimentation, assurez-vous que la source d'alimentation est fonctionnelle et que le câblage est correct.

Que faire si l'IFM AC2717 ne communique pas avec d'autres appareils ?

Vérifiez les paramètres de communication et assurez-vous que les protocoles sont compatibles. Consultez le manuel pour plus de détails.

Quelle est la durée de vie de l'IFM AC2717 ?

La durée de vie de l'IFM AC2717 dépend des conditions d'utilisation, mais il est conçu pour fonctionner efficacement pendant plusieurs années.

Où puis-je trouver des pièces de rechange pour l'IFM AC2717 ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou via des distributeurs agréés.

MODE D'EMPLOI AC2717 IFM

• LED red: short-circuit output PAGE 7Fonctionnement Ce module est un esclave dans le réseau AS-i (profil AS-i S 8.0). Il rac- corde quatre actionneurs (10 ... 30V DC) avec maître AS-i.

• nombre maximal de modules par maître: 31

• fonction chien de garde: Si le raccordement avec le maître est inter- rompu, les 4 sorties sont mises hors tension

• consommation totale via le réseau AS-i < 40mA

• courant de sortie par sortie (DC13) *: 1A par voie, par module 4A

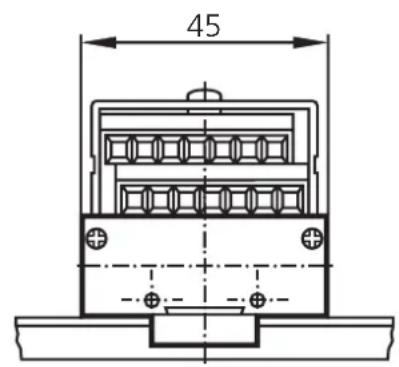

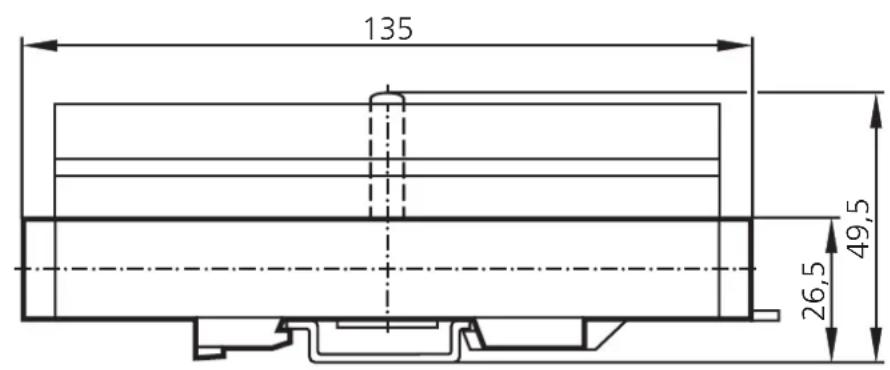

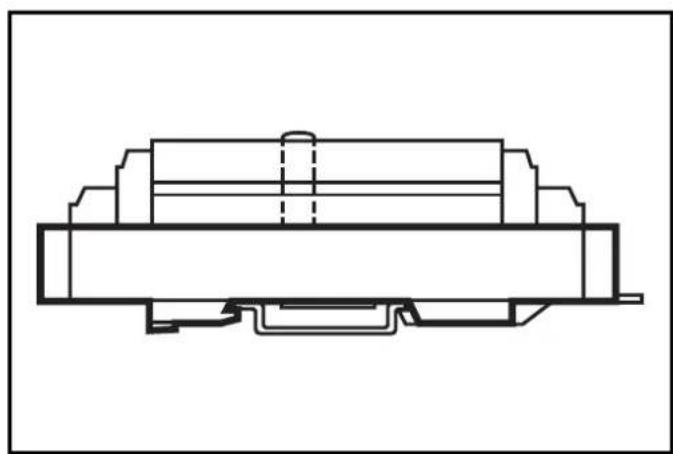

Catégorie d'utilisation (DC13): Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes est conçu pour des valeurs jusqu'à 20 W (selon CEI 947-5-2). Montage Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage. Assurez une adéquate dissipation de la chaleur (permettre une libre cir- culation de l'air). Montez le module dans une position verticale si pos- sible. Raccordement électrique Pour les Sorties O1 ... O4 le potentiel externe doit être une ten- sion TBTP. PAGE 8

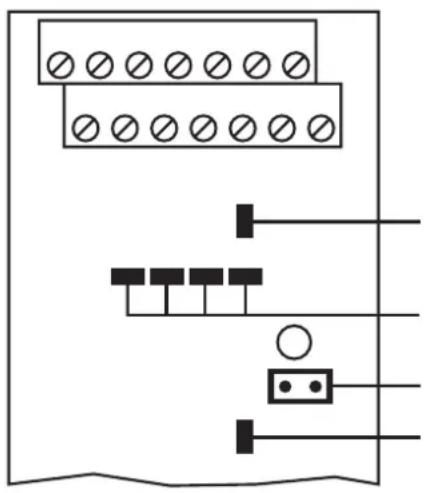

LED 1 jaune shunt d’adressage LED 2 jaunes LED 3 rouge A+: AS-i + A-: AS-i - E+: alimentation externe +24V pour actionneurs E-: alimentation externe +0V pour actionneurs O1 ... O4: sorties de commutation actionneurs 1 ... 4 LED 1: indication d’alimentation AS-i LEDs 2: indication commutation sorties actionneurs LED 3: indication court-circuit/surcharge sorties

Electrovanne 2 fils (diode de protection recommandée) ampouleAdressage Affectez une adresse entre 1 et 31. Lors de la livraison l’adresse est 0. A Adressage avec le module d’adressage Raccordez le module d’adressage avec les bornes A+ et A-. Retirez le shunt d’adressage et affectez l’adresse souhaitée. B Adressage automatique avec le contrôleur AS-i ifm Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d’adressage, l’adresse la plus basse libre est utilisée. Adressage automatique de plusieurs modules: Retirez le shunt d’adressage du premier module, continuez par le shunt d’adressage du second module etc. Les modules sont adressés dans l’ordre croissant. Adressage via le logiciel AS-i. C Adressage via le logiciel AS-i Raccordez le module et affectez l’adresse souhaitée. Attention: Si vous adressez plusieurs modules, seulement un module avec l’adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d’adressage doivent d’abord être insérés. Retirez le shunt d’adressage du premier module, continuez par le shunt d’adressage du second module etc. D Le shunt d’adressage reste retiré, sinon aucune communication avec le maître n’est possible. Fonctionnement Vérifier le bon fonctionnement du module. Affichage par LED:

• LED verte: alimentation AS-i o.k.

• LED jaune: sortie est commutée
