AC2717 - Elektronisches modul IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i-Slave-Modul
Marke	IFM
Modell	AC2717
Abmessungen (L × H × T)	45 × 135 × 49,5 mm
Gewicht	ca. 200 g
Spannungsversorgung	AS-i-Netz (30 V DC)
Gesamtstromverbrauch über AS-i	< 40 mA
Anzahl Ausgänge	4 Ausgänge für Aktoren
Ausgangsstrom pro Ausgang	1 A (DC13)
Gesamtstrom pro Modul	4 A
Versorgungsspannung Aktoren	10…30 V DC (extern)
Anschluss Aktoren	Schraubklemmen / Combicon
Montage	Auf 35 mm Tragschiene oder Direktbefestigung
LED-Anzeige	Grün (AS-i-Spannung), Gelb (Ausgang aktiv), Rot (Kurzschluss)
Watchdog-Funktion	Ausschalten der Ausgänge bei Kommunikationsverlust
Adressierung	Manuell, automatisch oder über AS-i-Software
Max. Anzahl Module pro Master	31
Schutz	SELV an Ausgängen, Kurzschluss erkannt
Betriebstemperatur	0…60 °C (geschätzt)
Reinigung	Trockenes fusselfreies Tuch
Reparaturfähigkeit	Nicht reparierbar, Modul ersetzen

Häufig gestellte Fragen - AC2717 IFM

Wie adressiere ich das Modul AC2717?

Sie können das Modul auf drei Arten adressieren: mit einem dedizierten Adressiermodul (Klemmen A+ und A-), automatisch über eine ifm AS-i-Steuerung (Funktion MULTIPLE AUTO ADDRESS) oder über AS-i-Software. In allen Fällen muss der Adressiershunt nach dem Vorgang entfernt werden.

Was bedeutet jede LED am Modul?

Die grüne LED zeigt an, dass die AS-i-Spannungsversorgung in Ordnung ist. Die gelbe LED leuchtet, wenn der entsprechende Ausgang geschaltet ist. Die rote LED signalisiert einen Kurzschluss am Ausgang.

Wie hoch ist der Stromverbrauch des Moduls?

Der Gesamtstromverbrauch über das AS-i-Netz beträgt weniger als 40 mA.

Wie installiere ich das Modul AC2717?

Montieren Sie das Modul auf einer 35-mm-Tragschiene oder befestigen Sie es auf einer Montagehalterung. Sorgen Sie für eine gute Wärmeableitung, indem Sie die Luft frei zirkulieren lassen, vorzugsweise in vertikaler Position. Schließen Sie dann die externe Spannungsversorgung an die Klemmen E+ (24 V) und E- (0 V) für die Aktoren an.

Was ist die Watchdog-Funktion?

Wenn die Kommunikation mit dem AS-i-Master unterbrochen wird, schaltet die Watchdog-Funktion die 4 Ausgänge aus Sicherheitsgründen ab.

Kann ich dieses Modul mit anderen Marken von AS-i-Mastern verwenden?

Ja, das Modul AC2717 ist ein standardmäßiger AS-i-Slave (Profil S 8.0) und kann mit jedem konformen AS-i-Master betrieben werden, aber die automatische Adressierung ist nur mit einer ifm-Steuerung möglich.

Wie erkenne ich einen Kurzschluss?

Bei einem Kurzschluss an einem Ausgang leuchtet die entsprechende rote LED. Das Modul benötigt keine externe Sicherung, es wird jedoch empfohlen, die Aktoren zu schützen.

Welchen Kabeltyp für die Aktoren verwenden?

Verwenden Sie Kabel, die für die SELV-Spannung (10-30 V DC) und den maximalen Strom von 1 A pro Ausgang geeignet sind. Die Verbindungen erfolgen über Schraubklemmen (Combicon).

Wird das Modul mit einer Standardadresse geliefert?

Ja, bei Lieferung ist die Adresse 0. Sie müssen ihm eine Adresse zwischen 1 und 31 zuweisen, damit es mit dem Master kommunizieren kann.

Was tun, wenn das Modul nicht antwortet?

Überprüfen Sie zuerst, ob die grüne LED leuchtet (AS-i-Spannung vorhanden). Stellen Sie sicher, dass der Adressiershunt entfernt ist und die Adresse korrekt ist. Überprüfen Sie auch die Anschlüsse der Aktoren und die externe Spannungsversorgung.

BEDIENUNGSANLEITUNG AC2717 IFM

Bestimmungsgemäße Verwendung

Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 8.0). Es verbindet vier Aktuatoren (10 ... 30V DC) mit dem AS-i Master.

• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master unterbrochen, werden die vier Ausgänge stromlos geschaltet
• Gesamtstromaufnahme aus dem AS-i Netz <40mA
• Strombelastbarkeit je Ausgang (DC13)*: 1A pro Kanal, 4A pro Modul
• Aktuatoranschluß über Schraubklemmen / Combicon

* Gebrauchskategorie (DC13): Das Ein- und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis 20W (gemäß IEC 947-5-2) ausgelegt.

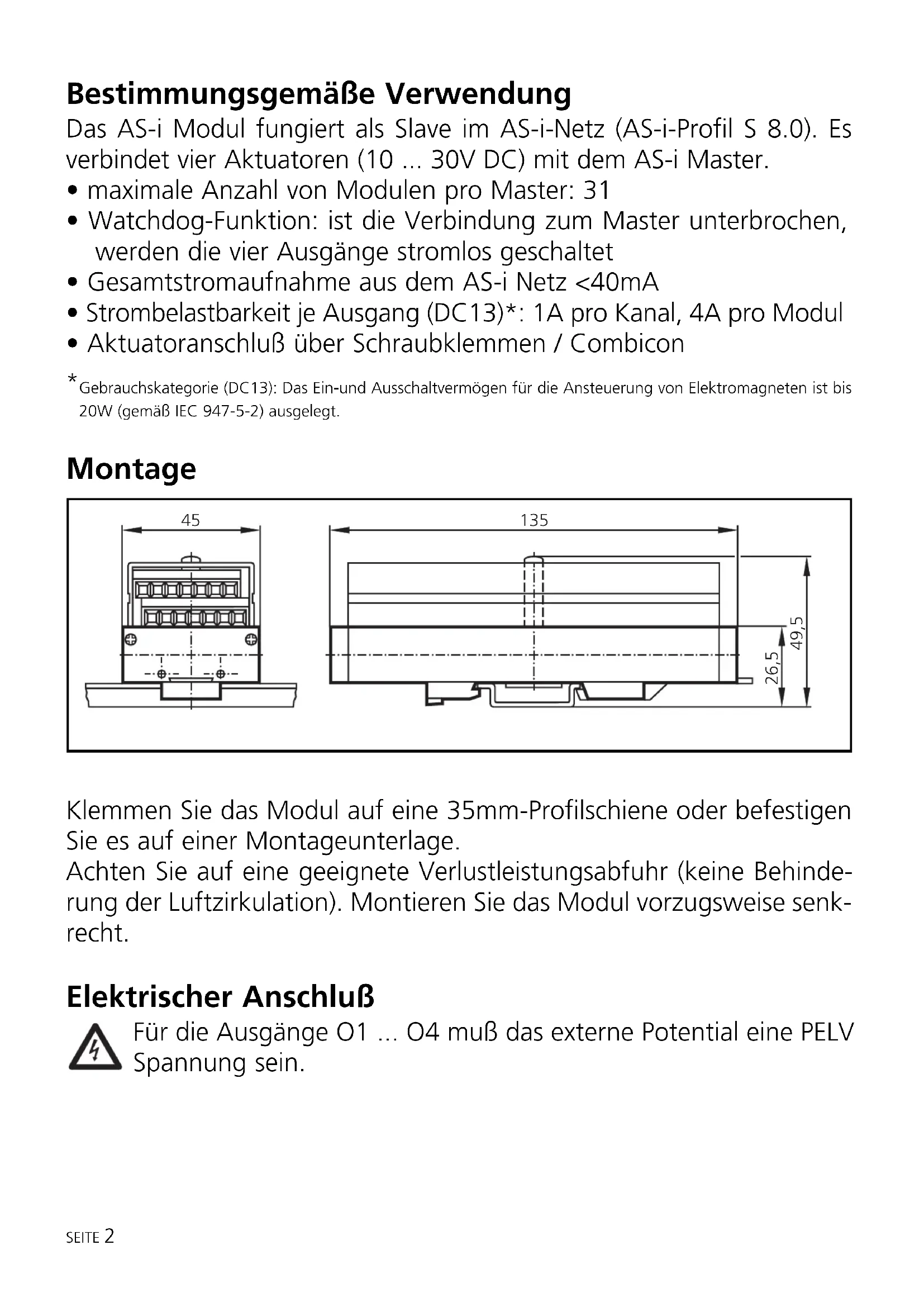

Montage

45

135 49,5 26,5

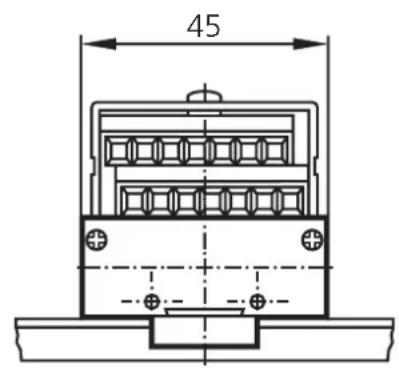

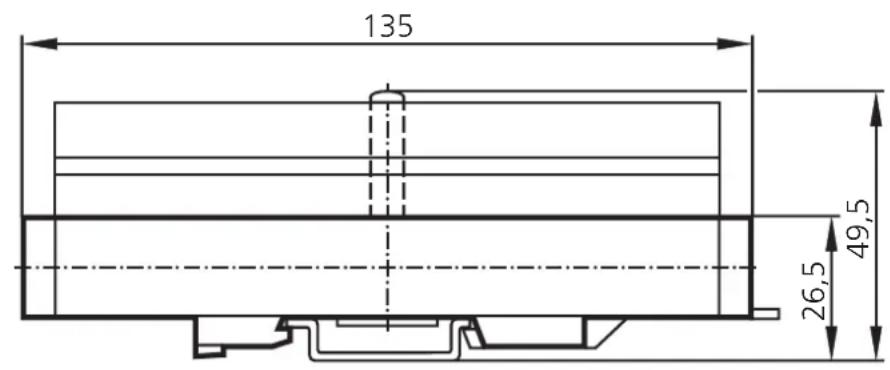

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Für die Ausgänge O1 ... O4 muß das externe Potential eine PELV Spannung sein.

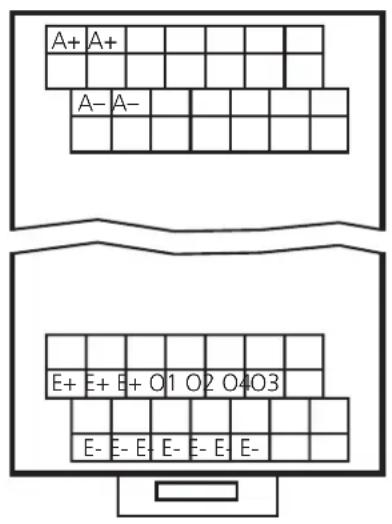

Klemmenbelegung

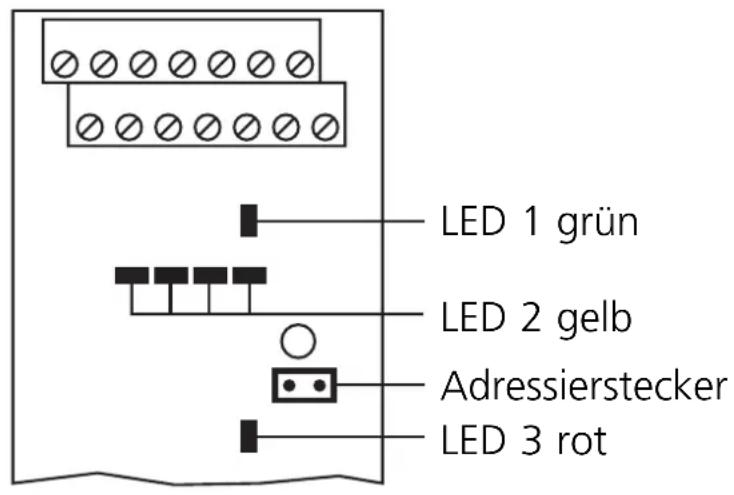

LED 1 grün LED 2 gelb Adressierstecker LED 3 rot

A+ A+ A- A- E+ E+ E+ O1 O2 O4O3 E- E- E- E- E- E-

A+: AS-i +

A-: AS-i -

E+: ext. Spannungsversorgung +24V für Aktuatoren

E-: ext. Spannungsversorgung +0V für Aktuatoren

01 ... 04: Schaltausgang Aktuator 1 ... 4

LED 1: Anzeige AS-i Spannung

LEDs 2: Schaltzustandsanzeige Aktuatorausgänge

LED 3: Anzeige Kurzschluß/Überlast Ausgänge

Glühlampe

L+ O1 A O- (E-)

2-Leiter-Magnetventil (Freilaufdiode empfohlen)

O1 - O- (E-)

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste freie Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergeben Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, darf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunächst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es, ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz o.k.
  • LED gelb: Ausgänge geschaltet
  • LED rot: Kurzschluß in einem Ausgang
