Type de produit	Passerelle industrielle AS-i DP
Marque	IFM
Modèle	AC1326
Dimensions (L x H x P)	86 mm x 124 mm x 131 mm
Poids	Environ 200 g (estimation)
Alimentation électrique	24 V DC (20 … 30 V TBTP)
Interface bus de terrain	Profibus-DP (9600 à 12 MBaud)
Interface AS-i	2 maîtres AS-i (version 2.1)
Interface série	RS232C (non utilisable)
Nombre de passerelles en parallèle	Jusqu’à 31
Indice de protection	IP20
Montage	Sur rail profilé 35 mm
Fonctions principales	Passerelle entre AS-i et Profibus-DP, diagnostic par LED, menu utilisateur avec affichage et boutons
Entretien et nettoyage	Dépoussiérer avec un chiffon sec, éviter l’humidité
Sécurité	Montage dans un lieu protégé (armoire électrique), environnement sans condensation, éviter poussières, vibrations et chocs
Pièces détachées et réparabilité	Aucune pièce détachable par l’utilisateur ; mise à jour firmware possible via logiciel spécifique
Informations générales	Notice disponible gratuitement en PDF ; assistance via questions en ligne

FOIRE AUX QUESTIONS - AC1326 IFM

Quelle est l'alimentation nécessaire pour la passerelle AC1326 ?

L'appareil nécessite une alimentation 24 V DC (20 … 30 V TBTP), par exemple via l'alimentation 24V DN2011 d'ifm electronic.

Comment monter la passerelle AC1326 ?

Fixez-la sur un rail profilé 35 mm dans un lieu protégé (par ex. armoire électrique). Veillez à un environnement sans condensation, poussière excessive, vibrations ou chocs.

Que signifient les LED sur la passerelle ?

La LED PWR/COM allumée indique une alimentation AS-i présente et au moins un esclave détecté ; clignotante : alimentation présente mais aucun esclave détecté. La LED PROJ allumée indique le mode projet actif ; clignotante : mode projet actif avec esclave d'adresse 0 présent. La LED CONF/PF allumée signale une différence entre configuration présélectionnée et actuelle ; clignotante : défaut périphérie sur un esclave. La LED Profibus DP allumée indique une erreur bus.

Comment configurer l'adresse des esclaves AS-i ?

Dans le menu, utilisez l'option Address Slave pour ré-adresser un esclave connecté ou activer l'adressage automatique (easy startup).

Quel câble utiliser pour le raccordement électrique ?

Raccordez l'alimentation aux bornes +24V et 0V. Pour le bus AS-i, utilisez le câble jaune AS-i. Assurez-vous que les potentiels négatifs ne sont pas connectés entre eux ni à la borne FE.

Comment régler le contraste de l'affichage ?

Appuyez simultanément sur le bouton droit et le bouton ▼ (trop clair) ou ▲ (trop foncé) pour ajuster le contraste.

Puis-je utiliser l'interface RS232C ?

Non, l'interface série RS232C ne peut pas être utilisée sur ce modèle.

Comment mettre à jour le firmware de la passerelle ?

Accédez au menu System Setup et utilisez l'option de mise à jour firmware. Un logiciel de programmation spécifique est nécessaire.

Quelle est la distance maximale entre la passerelle et l'hôte Profibus ?

La distance maximale dépend du débit de transmission (9600 à 12 MBaud). Pour des débits faibles, la distance peut atteindre plusieurs centaines de mètres.

Que faire si la LED CONF/PF clignote ?

Cela indique un défaut périphérie sur au moins un esclave AS-i. Vérifiez les esclaves connectés dans le menu Slave Lists ou Slave Setup pour identifier le problème.

MODE D'EMPLOI AC1326 IFM

ASinterface

AS-i DP Gateway

Passerelle AS-i DP

AC1325/AC1326

Fonctionnement et caractéristiques

• La passerelle AS-i DP intègre un ou deux maîtres AS-i (AC1325/AC1326, les deux selon la version AS-i 2.1) et une interface Profibus-DP.
• Il contrôle l'échange de données avec le niveau capteurs/actionneurs,
• peut communiquer avec le niveau système de commande supérieur (mode passerelle).

Interface RS232C

L'interface série ne peut pas être utilisée.

Interface profibus-dp

• Débit de transmission 9600 à 12MBaud - Distance maximum entre la passerelle et l'hôte: en fonction du débit de transmission - Séparation galvanique avec l'alimentation de la passerelle - Jusqu'à 31 passerelles connectées en parallèle - Raccordement des broches: broche 3: signal B, broche 8: signal A

Montage

Fixer la passerelle AS-i DP sur un rail profilé 35mm. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Éviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée.

Eviter un montage à proximité directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sûre entre la passerelle AS-i DP (borne FE) et la terre de l'appareil.

Alimenter la passerelle AS-i DP en 24V DC (20... 30V TBTP), par ex. via l'alimentation 24V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24V et 0V.

Éléments de service et d'indication

L'état du maître (AC1325) / des maîtres (AC1326) et du système rac-cordé est indiqué par trois LED de diagnostic sur la passerelle.

• LED PWR/COM allumée : Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement
• LED PROJ allumée : Mode projet actif, la surveillance de la configuration est désactivée
• LED PROJ clignote: Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration présélectionnée et la configuration actuelle ne sont pas identiques
• LED CONF/PF clignote : Défaut périphérie sur au moins un esclave raccordé • LED Profibus DP allumée : Erreur bus Profibus DP

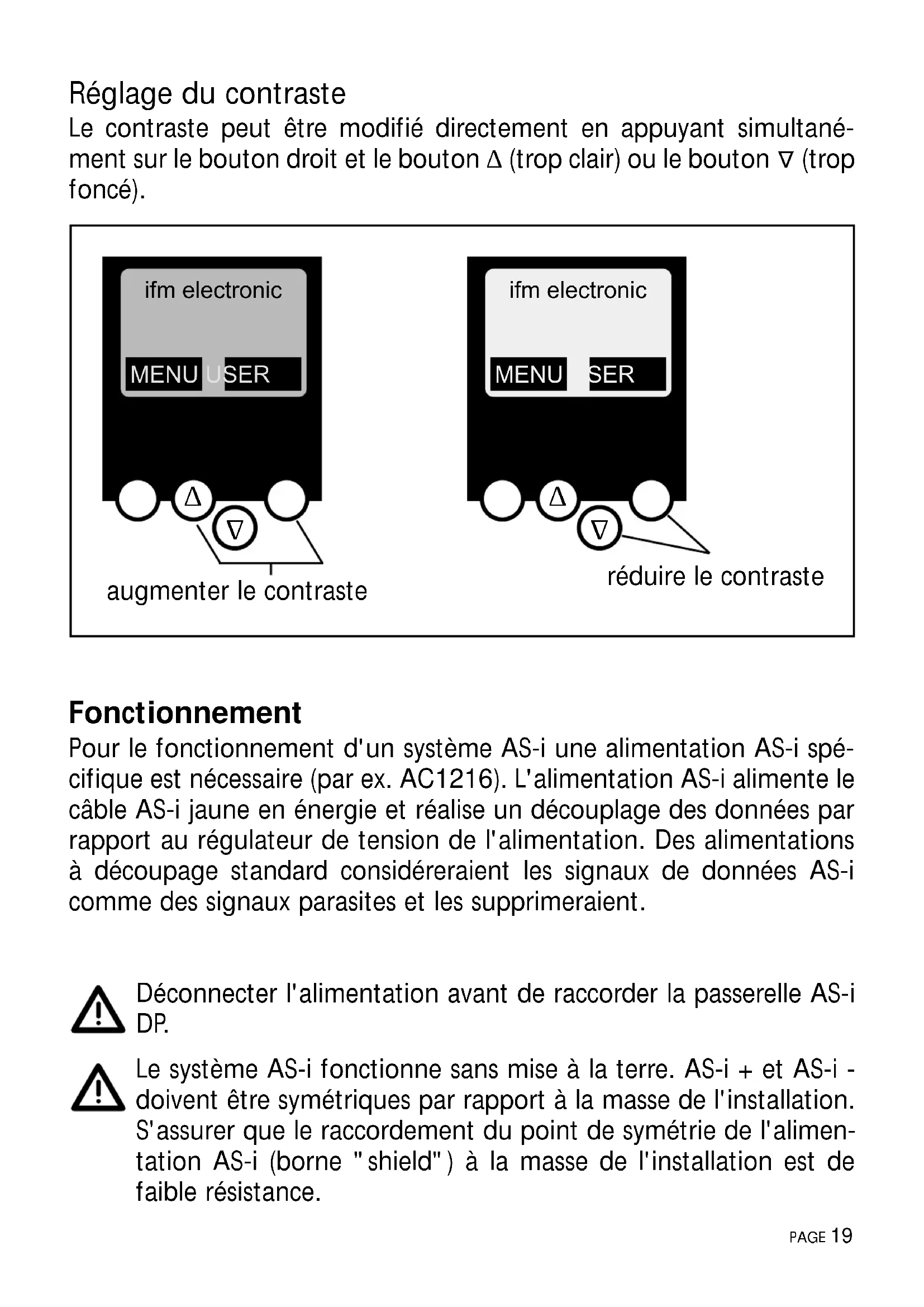

Réglage du contraste

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

Fonctionnement

Pour le fonctionnement d'un système AS-i, une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le câble AS-i jaune en énergie et réalise un découplage des données par rapport au régulateur de tension de l'alimentation. Des alimentations à découpage standard considéreraient les signaux de données AS-i comme des signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder la passerelle AS-i DP.

Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation. S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne "shield") à la masse de l'installation est de faible résistance.

Aperçu du menu

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ.

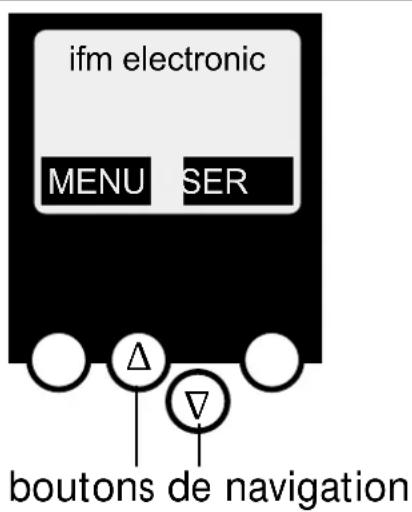

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entre le menu allemand et anglais.

(Vérification des adresses des esclaves AS-i raccordés)

Liste des esclaves AS-i détectés (LDS) Liste des esclaves AS-i présélectionnés (LPS) Liste des esclaves AS-i activés (LAS) Liste des esclaves AS-i avec défaut périphérique (LPF)

(Programmation des adresses correctes dans les esclaves AS-i raccordés)

Ré-adressage d'un esclave AS-i raccordé à la passerelle AS-i DP Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup)

(Sommaire des points de menu nécessaires pour une configuration de base)

Lecture de la configuration AS-i actuelle (config all) Réglage de la connexion bus de terrain

Saisie du mot de passe permettant de modifier la configuration du système Mise à jour du firmware de la passarelle (logiciel de programmation spécifique nécessaire)

Numéros de version du hard et du firmware de la passarelle Numéro de série de la passarelle Temps de cycle actuel / maximal

∇ Lecture de la configuration AS-i actuelle (config all) ∇ Passage dans le mode projet : configuration du système AS-i ∇ Passage dans le mode protégé : fonctionnement normal (le maître surveille la configuration) ∇ Désactivation de l'adressage automatique des esclaves AS-i en mode protégé ∇ Désactivation du reset AS-i lorsque le mode projet est quitté ∇ Affichage du compteur config-error du système AS-i raccordé ∇ Mise à zéro du compteur config-error ∇ Affichage du taux de défaut en pour cent du système AS-i raccordé

∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés ∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés ∇ Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés ∇ Défauts message dans la communication avec les esclaves AS-i raccordés

∇ Saisie de l'adresse esclave de la passerelle dans le Profibus DP supérieur

∇ D'autres saisies via le Profibus DP supérieur

Schéma d'encombrement
