MODE D'EMPLOI AC1421 IFM

Notice d'utilisation

ecomot300

Passerelle AS-i Ethernet/IP

AC1421/AC1422

FR

Contenu

1 Remarque préliminaire 4

1.1 Remarques sur ce document 4
1.2 Symboles utilisés 4

2 Consignes de sécurité 4

2.1 Général 4
2.2 Montage et raccordement electrique 4
2.3 Interventions sur l'appareil 5

3 Fonctionnement et caractéristiques 5

3.1 Interface de configuration X3 5
3.2 Interface bus de terrain X6 et X7 5
3.3 Alimentation electrode 6

4 Montage. 6
5 Raccordement electrique. 6

5.1 Alimentation de l'appareil 6
5.1.1 Alimentation de l'appareil via AUX, alimentation des faisceaux AS-i via alimentation AS-i 6
5.1.2 Alimentation de l'appareil et des faisceaux AS-i via alimentation AS-i .7
5.1.3 Alimentation de l'appareil et des faisceaux AS-i via une alimentation commune. 7
5.2 Branchement 8

6 Elements de service et d'indication 9

6.1 Touches de fonction 9
6.2 Indicateurs LED 10

6.2.1 LED apparel H1 10
6.2.2 LED apparel H2 et H4 10
6.2.3 LED apparel H3 et H5 10

7 Fonctionnement 10

7.1 Reglages 10

7.1.1 Slection langue 11
7.2 Navigation 11
7.2.1 Elements de navigation 11
7.2.2 Pictogrammes et navigation principale 12

8 Diagnostic. 13

9Données techniques. 14

9.1 Fiches techniques 14
9.2 Manuel d'utilisation 14

10 Maintenance, réparation et élimination 14
11 Homologations /normes 14
12 Schema d'encombrement 15

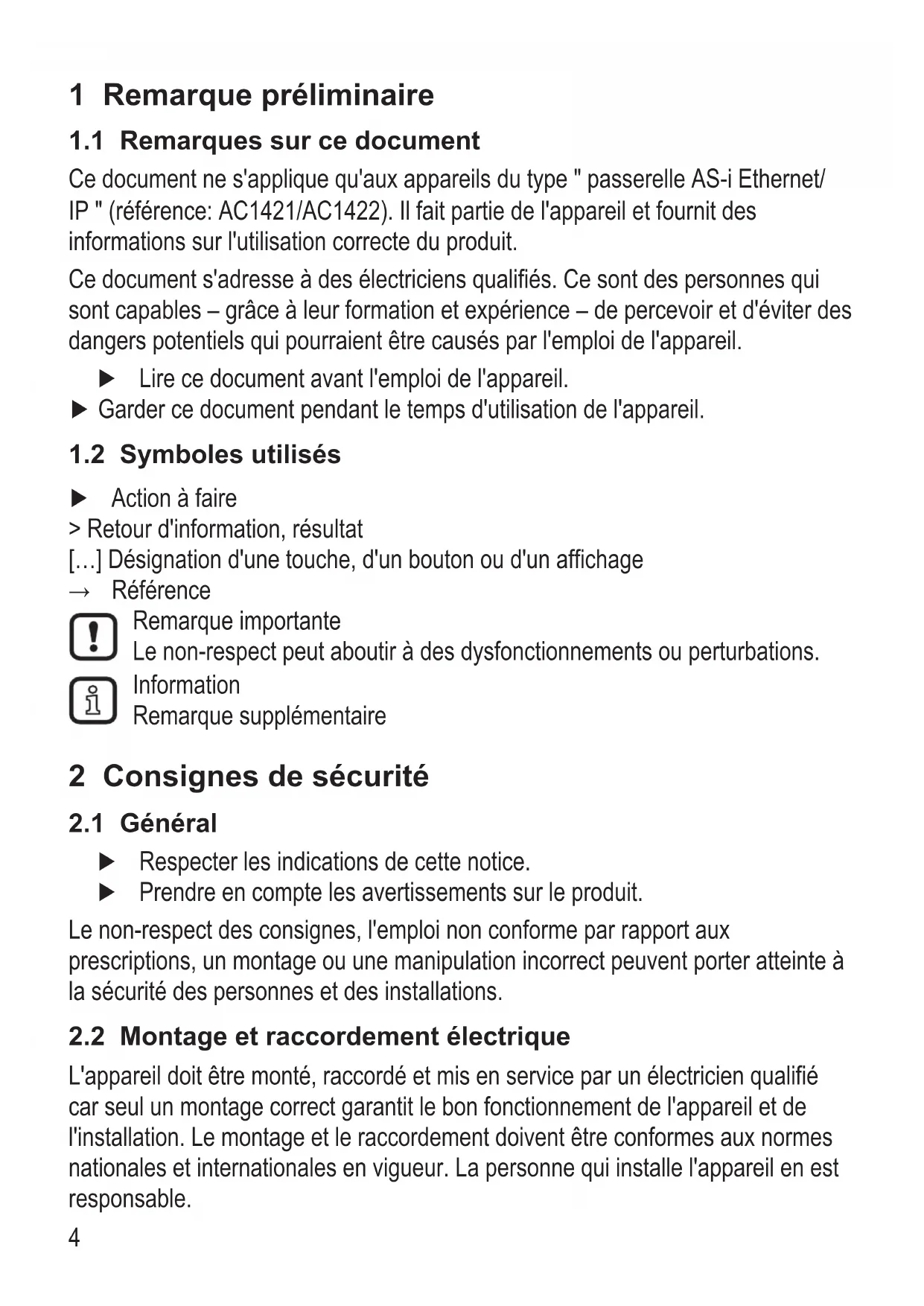

1 Remarque préliminaire

1.1 Remarques sur ce document

Ce document ne s'a applique qu'auxngeils du type '' passerelle AS-i Ethernet/ IP'' (reference: AC1421/AC1422). Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit.

Ce document s'adresse à des électriciens qualifiés. Ce sont des personnes qui sont capables – grâce à leur formation et expérience – de perceivevoir et d'éviter des dangers potentiels qui pourraient être causés par l'emploi de l'appareil.

Lire ce document avant l'emploi de l'appareil.

Garder ce documentpendant le temps d'utilisation de I'appareil.

1.2 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

2 Consignes de sécurité

2.1 Général

Respecter les indications de cette notice.
Prendre en compte les averissements sur le produit.

Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.

2.2 Montage et raccordement électrique

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation. Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.

Il s'agit d'un produit de la classe A. Dans un environnement résidentiel, ce produit peut cause des problèmes de radiodiffusion. Dans ce cas, l'utilisateur doit eventuellement prendre les mesures correspondantes.

2.3 Interventions sur l'appareil

Des interventions sur l'appareil ne sont pas autorisées etaboutissent à une exclusion de responsabilité et de garantie. Des interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations.

Ne pas ouvrir l'appareil.
Ne pas introduire des objets dans l'appareil.
Eviter la pénetration de corps étrangers métalliques.

3 Fonctionnement et caractéristiques

La passerelle AS-i Ethernet/IP intègre un (AC1421) ou deux (AC1422) maitres AS-i, un serveur WEB et une interface Ethernet/IP avec un switch 2 ports.

• Elle contrôle l'échange de données avec le niveau capteurs/actionneurs.
• Elle communicates avec le système de commande supérieur via Ethernet/IP.
• Elle visualise les données des capteurs/actionneurs sur le serveur WEB intégré.
• Elle permet la configuration de l'appareil via le serveur WEB.

3.1 Interface de configuration X3

10 Mbps et 100 Mbps
- TCP/IP - Transport Control Protocol/Internet Protocol
UDP - User Datagram Protocol
- Fonctionnalité IT: serveur HTTP
RJ45, paire torsadée

3.2 Interface bus de terrain X6 et X7

• Ethernet/IP
  10 Mbps et 100 Mbps

FR

3.3 Alimentation électrique

alimentation de l'appareil via 24 V (AUX) ou AS-i
compatible avec AS-i Power 24 V

4 Montage

Fixer la passerelle AS-i Ethernet/IP sur un rail profilé de 35~mm

La protection de l'appareil est IP 20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les troughs d'event ne doit pas être généée. Eviter un montage à proximité direct des variateurs de fréquence ou d'autres sources parasites.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Avant le raccordement de l'appareilmettre l'installation hors tension.

Respecter les règlements nationaux et internationaux relatifs à l'installation de matériel électrique.
Raccorder l'appareil selon les indications sur les bornes.

Assurer une connexion électrique entre la passerelle AS-i Ethernet/IP (borne FE) et la masse de l'installation.
Le shunt AUX doit seulement être mis en position ou retireh hors tension. Sinon, une defaillance de I'appareil est possible.

5.1 Alimentation de l'appareil

Une alimentation AS-i (p.ex. AC1236) ou le module de découvertage des données AC1250 (non fourni) avec une alimentation DC est nécessaire pour le fonctionnement d'un système AS-i.

Utiliser une des versions suivantes pour alimenter l'appareil.

5.1.1 Alimentation de l'appareil via AUX, alimentation des faisceaux AS-i via alimentation AS-i

• Alimenter l'appareil avec une tension de 24 V DC (18...32 V TBTP) (p.ex. via l'alimentation 24 V DN3011 d'ifm electronic). Le raccordement se fait aux bornes X2.
  Enlever le shunt AUX.
  Pour alimenter les faisceaux AS-i raccorder les bornes X1 à une ou deux alimentations AS-i (AC1421 : un maître AS-i, AC1422 : deux maîtres AS-i).
  S'assurer que le raccordement du point de symétrie de l'appareil (borne X1.5 FE) à la masse de l'installation est de faible résistance.

5.1.2 Alimentation de l'appareil et des faisceaux AS-i via alimentation AS-i

Pour alimenter les faisceaux AS-i raccorder les bornes X1 à une ou deux alimentations AS-i (AC1421: un maître AS-i, AC1422: deux maîtres AS-i).
S'assurer que le raccordement du point de symétrie de l'appareil (borne X1.5 FE) à la masse de l'installation est de faible résistance.

Si le shunt AUX est mis au connecteur X2 (été de livreaison), l'appareil est alimenté via le faisceau AS-i 1 (X1.3 et X1.4).

5.1.3 Alimentation de l'appareil et des faisceaux AS-i via une alimentation commune

Raccorder le module de découvert des données AC1250 (non fourni) aux bornes X1 et X2 pour alimenter l'appareil et les faisceaux AS-i raccordés.

AC142x

AC1250

S'assurer que le raccordement du point de symétrie du découplage des données (borne "FE") à la masse de l'installation est de faisible résistance.

La passerelle et les deux faisceaux AS-i sont alimentés par une seule alimentation (TBTP 21,5 V...31,6 V AS-i ou AUX). Les faisceaux AS-i ont une protection thermique contre les courts-circuits (4 A).

Une alimentation puissant permet une alimentation de plusieurs passerelles.

5.2 Branchement

Borne X1 Combicon Broche Désignation
AS-i 2 + 1 AS-i + pour faisceau AS-i 2
AS-i 2 - 2 AS-i - pour faisceau AS-i 2
AS-i 1 + 3 AS-i + pour faisceau AS-i 1
AS-i 1 - 4 AS-i - pour faisceau AS-i 1
FE 5 Terre fonctionnelle

Borne X2 Combicon ou shunt AUX	Broche Désignation
24 V 1 +24 V alimentation de l'appareil
0 V 2 0 V alimentation de l'appareil

Borne X3 RJ 45 Interface de configuration
Borne X6 RJ45	Interface Ethernet/IP 2
Borne X7 RJ45	Interface Ethernet/IP 1

6 Éléments de service et d'indication

6.1 Touches de fonction

1: LED apparéil H1 verte / jaune / rouge
2: Touches de fonction
3: Boutons de navigation
4: Connecteur Combicon X1
5: Connecteur Combicon X2 ou shunt AUX
6: Couvercle avant
7: Slot pour carte SD
8: Interface de configuration X3 (RJ45)
9: Interface Ethernet/IP 1 X7 (RJ45)
10:LED apparel H3/H5
11: Interface Ethernet/IP 2 X6 (RJ45)
12:LED apparel H2/H4

6.2 Indicateurs LED

6.2.1 LED apparel H1

La LED de diagnostic sur la passerelle AS-i Ethernet/IP informe sur l'etat de l'appareil et des systèmes raccordés.

Etat LED Description
LED verte allumée: > L'appareil est lancé.	> Aucun message d'advertissement n'estprésent.
	> Aucun message d'erreur n'estprésent.
La LED jaune clignote lentement (0,5 Hz):	> Un message d'advertissement estprésent.
	> Aucun message d'erreur n'estprésent.
La LED rouge clignote rapidement (2 Hz):	> Un message d'erreur estprésent.

6.2.2 LED apparel H2 et H4

Etat LED Description
LED jaune clignote : Réception de données.

6.2.3 LED apparel H3 et H5

Etat LED Description
LED verte allumée : Raccordement physique ok.

7 Fonctionnement

7.1 Réglages

Pendant le fonctionnement, l'afficheur est désactifé après 10 minutes sans opération.

Activer l'afficheur en appuyant sur n'importe quel bouton.

7.1.1 Sélection langue

Modifier la langue de l'appareil en appuyant simultanément sur le bouton et les boutons ou .

7.2 Navigation

7.2.1 Éléments de navigation

1: Niveau d'utilisateur
2: Sélection

3: Plage de fonctionnement
4: Inscriptions des touches de fonction
5: Compas de navigation
6: Barre d'etat navigation
7: Barre de navigation principale
8: Barre d'informations

7.2.2 Pictogrammes et navigation principale

Quick setup (Sommaire des points de menu nécessaires à une configuration de base)

• Projeter tout Comparaison de la projection pour le maître AS-i 1 et le maître AS-i 2 (seulement pour AC1422)
  Mode de fonctionnement
  Selection des modes de fonctionnement pour -maître AS-i 1,
• maître AS-i 2 (seulement AC1422),
• système (passerelle, réglage manuel)
• Bus de terrain
• afficher / modifier les paramètres de l'interface Ethernet/IP
• adresse IP, masque de sous-réseau, adresse passerelle
• Interface de configuration
• afficher / modifier les paramètres de l'interface de configuration Ethernet
• DHCP
• adresse IP
• masque de sous-réseau
• adresse passerelle
• Adressage 1
  • aperçu des esclaves du faisceau AS-i 1 (avec l'option de modifier les adresses AS-i)
• Adressage 2
  • aperçu des esclaves du faisceau AS-i 2 (avec l'option de modifier les adresses AS-i)

AS-i1

• Réglages du maître AS-i
  Diagnostic AS-i
• Esclaves AS-i

AS-i2

• Réglages du maître AS-i
  Diagnostic AS-i
• Esclaves AS-i

Système

• Informations
• Réglages
  Diagnostic

Interfaces

• Réglages et informations de l'interface de configuration
• Réglages et informations de l'interface Ethernet/IP

OSC (Centre de support online)

• Affichage de messages en langage clair avec marquage temporel

Pour plus de détails voir le manuel de programmation chapitre 9.2

8 Diagnostic

L'afficheur de l'appareil indique des messages d'advertissement ou d'erreur. Pour ainsi faire, un symbole d'advertissement ou d'erreur se superpose au pictogamme de l'unité fonctionnelle concernée. Si pour une unité fonctionnelle un message d'advertissement et un message d'erreur existent en même temps, seul le symbole d'erreur est affchéé.

Message d'alarme

Message d'erreur

Tous les messages sont indiqués en langage clair et dans le centre de support online (OSC).

9 Données techniques

9.1 Fiches techniques

Des fiches techniques sont disponibles à: www.ifm.com Fiche technique AC1421/AC1422

9.2 Manuel d'utilisation

Le manuel de programmation est disponible à: www.ifm.com → Fiche technique → AC1421/AC1422 → Notices d'utilisation

10 Maintenance, réparation et élimination

Echanger la batterie de sauvegarde de l'horloge temps réel, si nécessaire, type CR2032.
Assurer une élimination ecologique de l'appareil selon les règlements nationaux en vigueur.

La déclaration de conformité CE et les homologations sont disponibles à: www.ifm.com Fiche technique AC1421/AC1422 Homologations

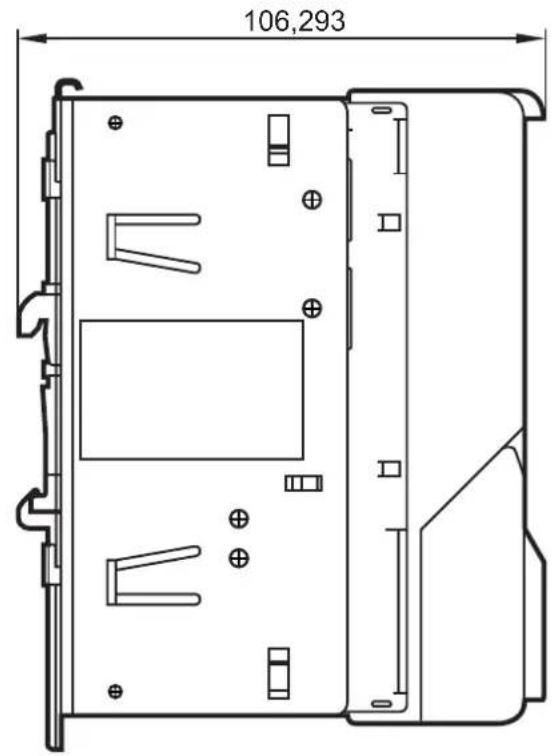

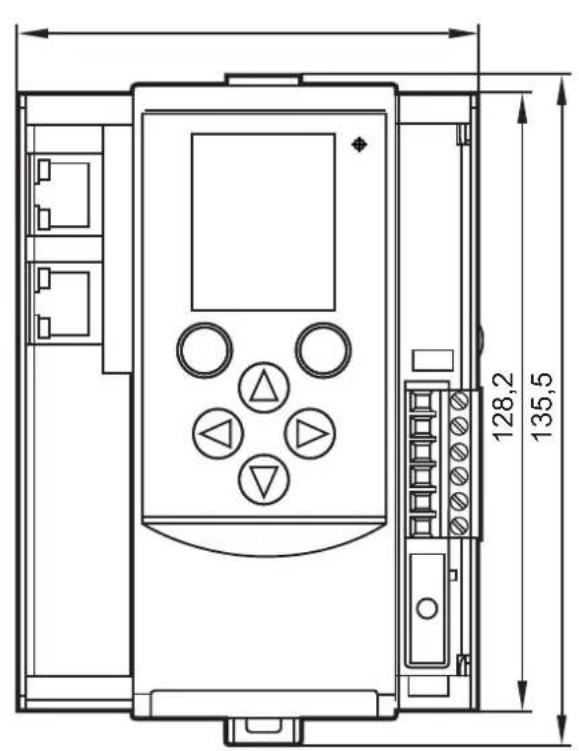

12 Schéma d'encombrement

FR
