MODE D'EMPLOI AC1402 IFM

Notice d'utilisation

Passerelle AS-i Profinet

AC1401/AC1402

FR

Contenu

1 Remarque préliminaire 4

1.1 Remarques sur ce document 4
1.2 Symboles utilisés 4

2 Consignes de sécurité 4

2.1 Général 4
2.2 Montage et raccordement electrique 4
2.3 Interventions sur l'appareil 5

3 Fonctionnement et caractéristiques 5

3.1 Interface de configuration X3 5
3.2 Interface bus de terrain X6 et X7 5
3.3 Alimentation electrode 6

4 Montage. 6
5 Raccordement electrique 6

5.1 Alimentation de I'appareil 6

5.1.1 Alimentation de l'appareil via AUX, alimentation des faisceaux AS-i via alimentation AS-i 7
5.1.2 Alimentation de l'appareil et des faisceaux AS-i via alimentation AS-i .7
5.1.3 Alimentation de l'appareil et des faisceaux AS-i via une alimentation commune. 8

5.2 Schema de branchement 8

6 Elements de service et d'indication 10

6.1 Touches de fonction 10
6.2 Indications LED 11

6.2.1 LEDappareilsH1 11
6.2.2 LEDs Profinet H2 et H4 12
6.2.3 LEDs Profinet H3 et H5 12

7 Fonctionnement 12

7.1 Reglages 12
7.1.1 Slection langue 12
7.2 Navigation 13
7.2.1 Elements de navigation 13

8 Pictogrammes et navigation principale 14

9 Diagnostic. 15
10 Données techniques 15

10.1 Fiches techniques 15
10.2 Manuel de programmation 15

11 Maintenance, réparation et élimination 16
12 Homologations/normes 16
13 Schema d'encombrement 16

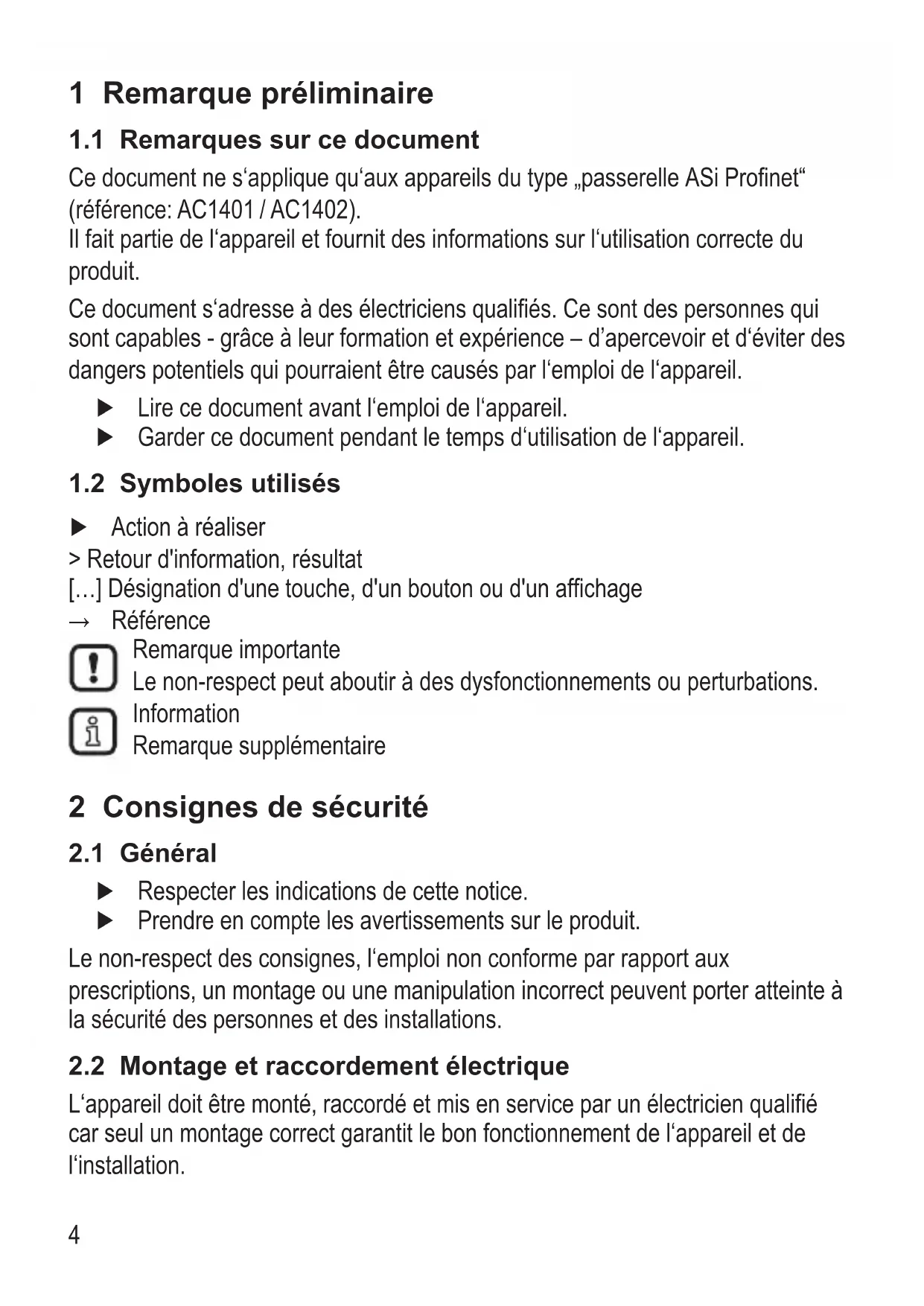

1 Remarque préliminaire

1.1 Remarques sur ce document

Ce document ne s'applique qu'aux apparéils du type „passerelle ASi Profinet" (réference: AC1401 / AC1402).

Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit.

Ce document s'adresse à desElectriciens qualifiés. Ce sont des personnes qui sont capables - grâce à leur formation et expérience - d'apercevoir et d'éviter des dangers potentiels qui pouraient être causés par l'emploi de l'appareil.

Lire ce document avant l'emploi de l'appareil.
Garder ce document pendant le temps d'utilisation de l'appareil.

1.2 Symboles utilisés

Action à réaliser

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

2 Consignes de sécurité

2.1 Général

Respecter les indications de cette notice.
Prendre en compte les averissements sur le produit.

Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.

2.2 Montage et raccordement électrique

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation.

Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.

Il s'agit d'un produit de la classe A. L'appareil peut cause des problèmes de radiodiffusion dans des maisons. Dans ce cas, l'utilisateur doit eventuellement prendre les mesures correspondantes.

2.3 Interventions sur l'appareil

Des interventions sur l'appareil ne sont pas autorisées etaboutissent à une exclusion de responsabilité et de garantie. Des interventions sur I'appareil peuvent porter atteinte à la sécurité des personnes et des installations.

Ne pas ouvrir l'appareil.
Ne pas introduire des objets dans l'objet.
Eviter la pénetration de corps étrangers métalliques.

3 Fonctionnement et caractéristiques

La passerelle AS-i Profinet (AC1401) intègre un (AC1401) ou deux (AC1402) maîtres AS-i, un serveur WEB et une interface Profinet avec un switch 2 ports.

• Elle contrôle l'échange de données avec le niveau capteurs/actionneurs.
• Elle communique avec le niveau API supérieur via Profinet.
• Elle visualise les données des capteurs/actionneurs sur le serveur WEB intégré.
• Elle permet la configuration de l'appareil via le serveur WEB.

3.1 Interface de configuration X3

10 Mbps et 100 Mbps
- TCP/IP - Transport Control Protocol/ Internet Protocol
- UDP - User Datagram Protocol
- Fonctionnalité IT: Serveur HTTP
- RJ45, Twisted-Pair

3.2 Interface bus de terrain X6 et X7

• Profinet RT Device Class B avec protocole MRP (Media Redundancy Protocol)
  100 Mbps

3.3 Alimentation électrique

• alimentation de l'appareil via 24 V (AUX) ou AS-i
  compatible avec AS-i Power 24 V

4 Montage

Fixer la passerelle AS-i Profinet sur un rail profilé 35mm

La protection de l'appareil est IP 20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'event ne doit pas être génée.

Eviter un montage à proximé directe des variateurs de fréquence ou d'autres sources parasites.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Avant le raccordement de l'appareilmettre l'installation hors tension.
Respecter les règlements nationaux et internationaux relatifs à l'installation de matériel électrique.
Raccorder l'appareil selon les indications sur les bornes.
Assurer une connexion électrique entre la passerelle AS-i Profinet (borne FE) et la masse de l'installation.
Le shunt AUX doit seulement être mis en position ou retireh hors tension. Sinon, une defaillance de I'appareil est possible.

5.1 Alimentation de l'appareil

Une alimentation AS-i (p.ex. AC1236) ou le module de découvertage des données AC1250 (non fourni) avec une alimentation DC est nécessaire pour le fonctionnement d'un système AS-i.

Utiliser une des versions suivantes pour alimenter l'appareil.

5.1.1 Alimentation de l'appareil via AUX, alimentation des faisceaux AS-i via alimentation AS-i

• Alimenter l'appareil avec une tension de 24 V DC (18...32 V TBTP) (p.ex. via l'alimentation 24 V DN3011 d'ifm electronic). Le raccordement se fait aux bornes X2.
  Enlever le shunt AUX.
  Pour alimenter les faisceaux AS-i raccorder les bornes X1 à une ou deux alimentations AS-i (AC1401: un maître AS-i, AC1402: deux maîtres AS-i).
  S'assurer que le raccordement du point de symétrie de l'appareil (borne X1.5 FE) à la masse de l'installation est de faible résistance.

5.1.2 Alimentation de l'appareil et des faisceaux AS-i via alimentation AS-i

Pour alimenter les faisceaux AS-i raccorder les bornes X1 à une ou deux alimentations AS-i (AC1401: un maître AS-i, AC1402: deux maîtres AS-i).
S'assurer que le raccordement du point de symétrie de l'appareil (borne X1.5 FE) à la masse de l'installation est de faible résistance.

Si le shunt AUX est mis au connecteur X2 (été de livreaison), l'appareil est alimenté via le faisceau AS-i 1 (X1.3 et X1.4).

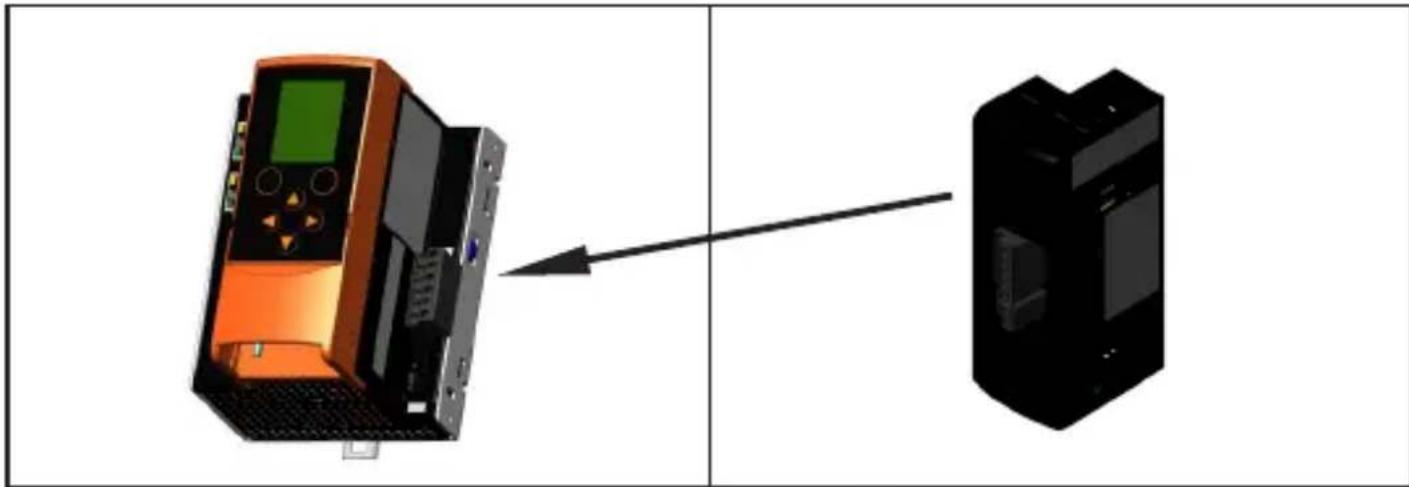

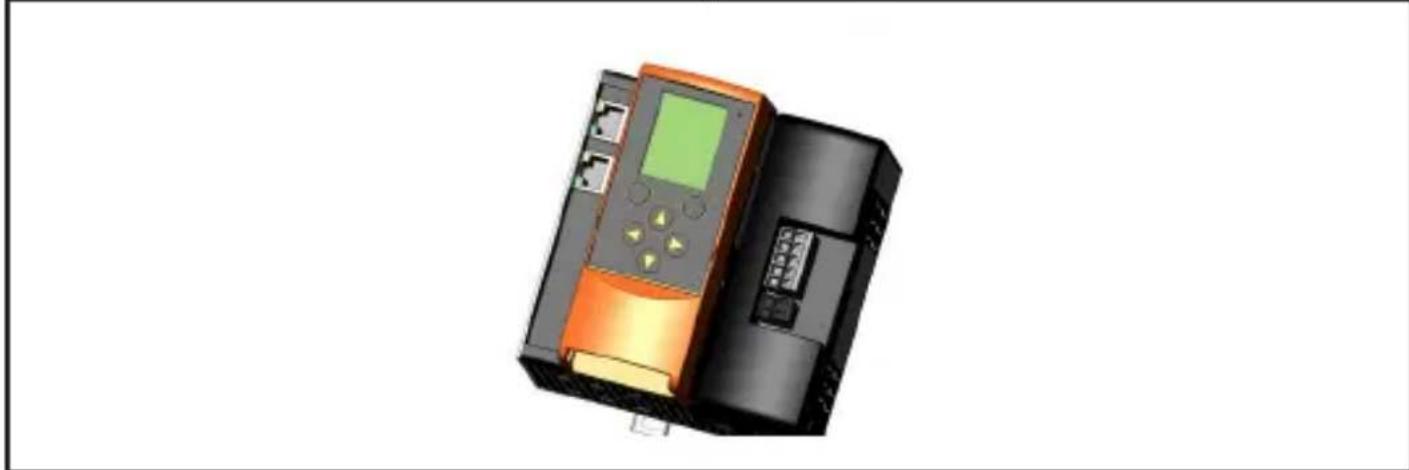

5.1.3 Alimentation de l'appareil et des faisceaux AS-i via une alimentation commune

Raccorder le module de découvertes des données AC1250 (non fourni) aux bornes X1 et X2 pour alimenter l'appareil et les faisceaux AS-i raccordés.

S'assurer que le raccordement du point de symétrie du découplage des données (borne „FE“) à la masse de l'installation est de faible résistance.

La passerelle et les deux faisceaux AS-i sont alimentés par une seule alimentation (TBTP 21,5 V...31,6 V AS-i ou AUX). Les faisceaux AS-i ont une protection thermique contre les courts-circuits (4 A).

Une alimentation puissant permet une alimentation de plusieurs passerelles.

5.2 Schéma de branchement

Borne X1 Combicon Broche Désignation
AS-i 2 + 1 AS-i + pour faisceau AS-i 2
AS-i 2 - 2 AS-i - pour faisceau AS-i 2
AS-i 1 + 3 AS-i + pour faisceau AS-i 1
AS-i 1 - 4 AS-i - pour faisceau AS-i 1
FE 5 Terre fonctionnelle

Borne X2 Combicon ou shunt AUX	Broche Désignation
24 V 1 +24 V alimentation de l'appareil	l'appareil
0 V 2 0 V alimentation de l'appareil

FR

Borne X3 RJ 45 Interface de configuration

Borne X6 RJ 45 Interface Profinet 2

Borne X7 RJ 45 Interface Profinet 1

6 Éléments de service et d'indication

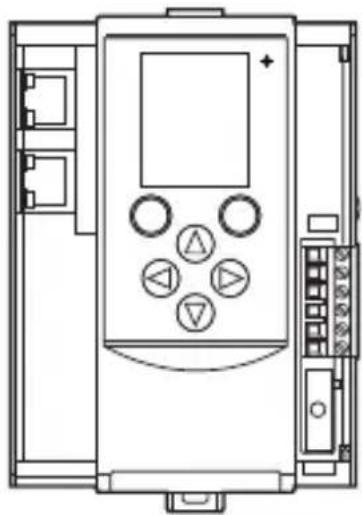

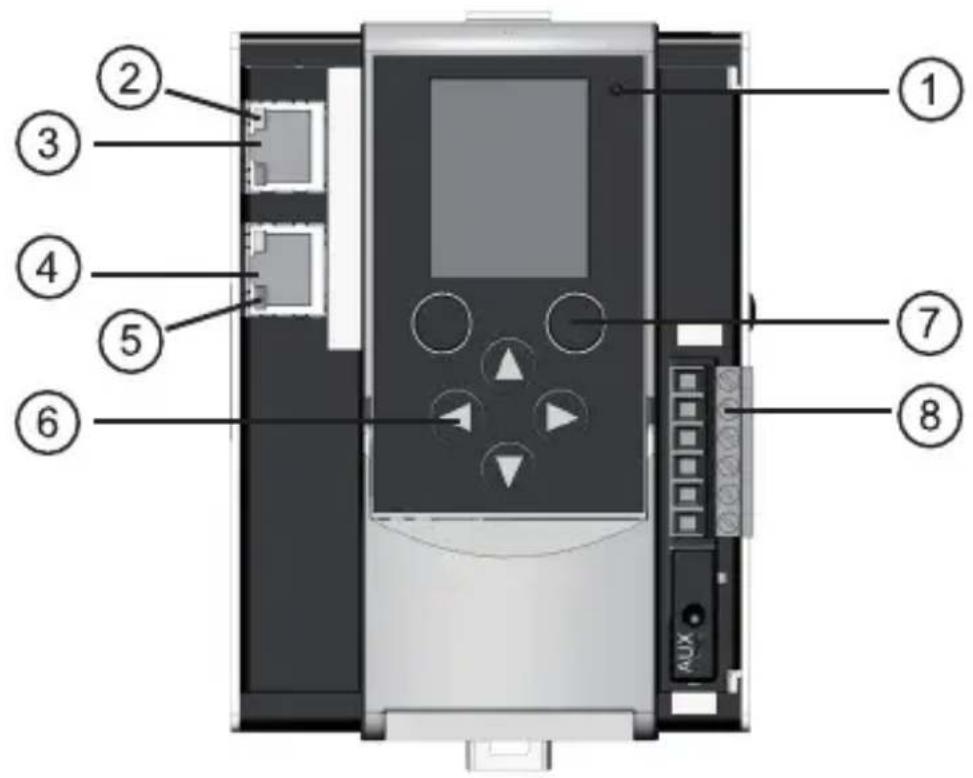

6.1 Touches de fonction

1:LED apparel H1
2:LED apparel H2/H4
3: Interface Profinet 2 (RJ 45)
4: Interface Profinet 1 (RJ 45)
5:LED apparel H3/H5
6: Boutons de navigation
7: Touches de fonction
8: Connecteur Combicon

FR

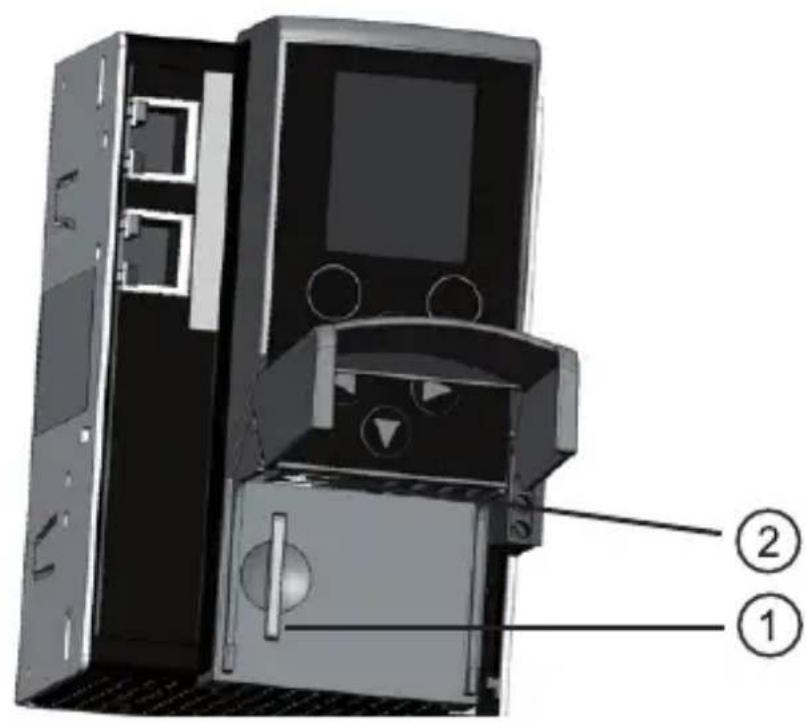

1: Slot pour carte SD
2: Interface de configuration (RJ45)

6.2 Indications LED

6.2.1 LED apparels H1

La LED de diagnostic sur la passerelle Profinet / AS-i informe sur l'etat de l'appareil et des systèmes raccordés.

Etat LED Descriptif
LED verte allumée: > L'appareil est lancé	> Aucun message d'advertissement n'estprésent
	> Aucun message d'erreur n'estprésent
La LED jaune clignote lentement (0,5 Hz):	> Un message d'advertissement estprésent
	> Aucun message d'erreur n'estprésent
La LED rouge clignote rapidement (2 Hz):	> Un message d'erreur estprésent

6.2.2 LEDs Profinet H2 et H4

Etat LED Descriptif
LED jaune clignote: Réception de données

6.2.3 LEDs Profinet H3 et H5

Etat LED Descriptif
LED verte allumée : Raccordement physique ok

7 Fonctionnement

7.1 Réglages

Pendant le fonctionnement, l'afficheur est désactifé après 10 minutes sans opération.

• Activer l'afficheur en appuyant sur n'importe quel bouton.

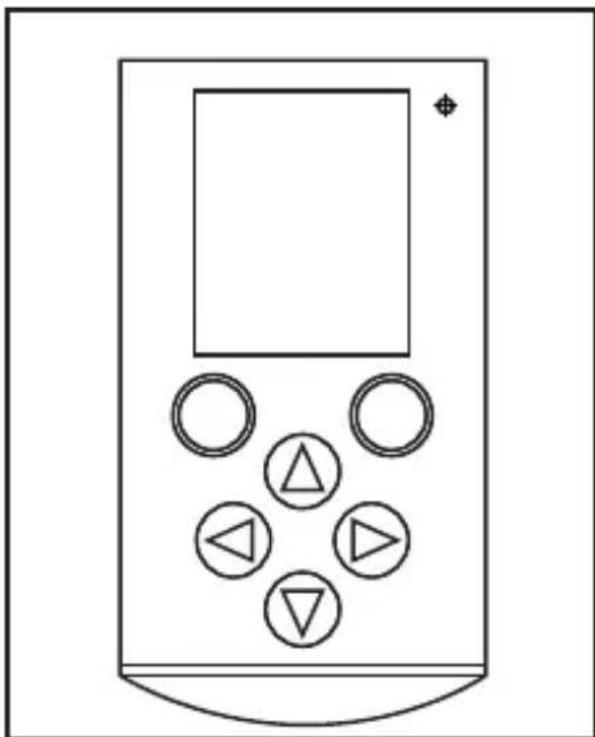

7.1.1 Sélection langue

Modifier la langue de l'appareil en appuyant simultanément sur le bouton et les boutons ou .

7.2 Navigation

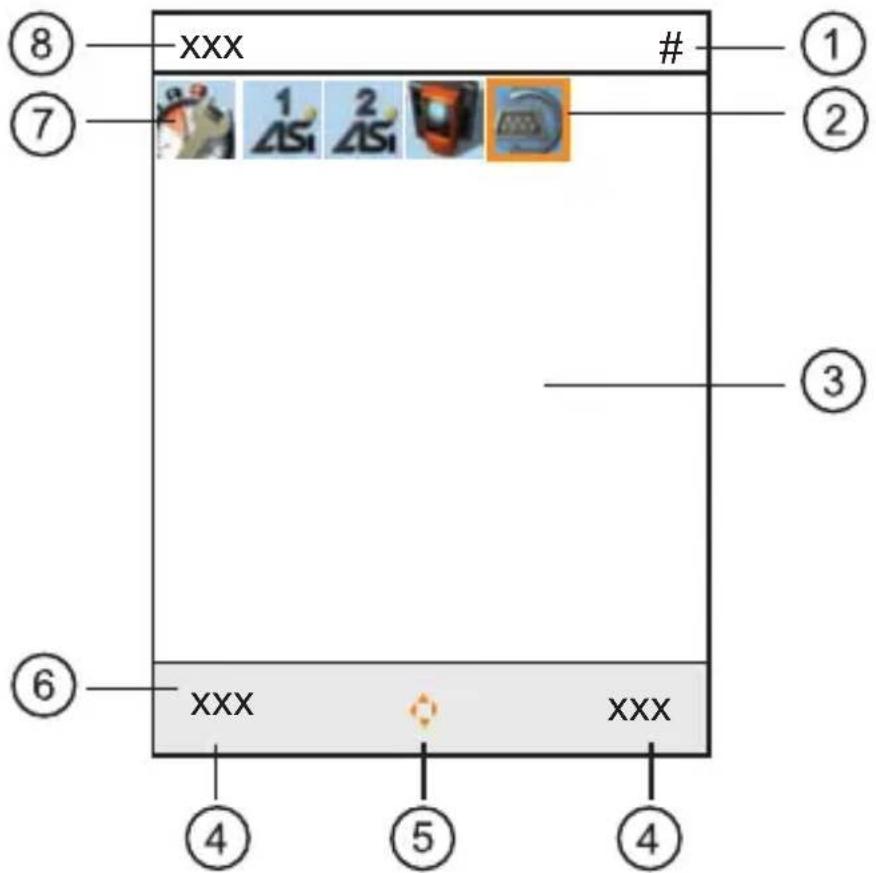

7.2.1 Éléments de navigation

1: Niveau d'utilisateur
2: Sélection
3: Plage de fonctionnement
4: Inscriptions des touches de fonction
5: Compas de navigation
6: Barre d'etat navigation
7: Barre de navigation principale
8: Barre d'informations

8 Pictogrammes et navigation principale

Quicksetup (Sommaire des points de menu nécessaires à une configuration de base)

• Projeter tout
  Comparaison de la projection pour le maître AS-i 1 et le maître AS-i 2 (seulement pour AC1402)
  Mode de fonctionnement
  Selection des modes de fonctionnement pour le maitre AS-i 1,
• maître AS-i 2 (seulement AC1402),
• système (passerelle, réglage manuel)
• Bus de terrain
• afficher / modifier les paramètres de l'interface Profinet
• adresse IP
• masque de sous-réseau
• adresse passerelle
• Interface de configuration
• afficher / modifier les paramètres de l'interface de configuration Ethernet
• DHCP
• adresse IP
• masque de sous-réseau
• adresse passerelle
• Adressage 1
• aperçu des esclaves du faisceau AS-i 1 (avec l'option de modifier les adresses AS-i)
• Adressage 2
  • aperçu des esclaves du faisceau AS-i 2 (avec l'option de modifier les adresses AS-i)

AS-i1

• Réglages du maître AS-i
  Diagnostic AS-i
• Esclaves AS-i

AS-i2

• Réglages du maître AS-i
  Diagnostic AS-i
• Esclaves AS-i

Système

• Informations
• Réglages
  Diagnostic

Interfaces

• Réglages et informations de l'interface de configuration
• Réglages et informations de l'interface Profinet

Pour plus de détails voir le manuel de programmation → chapitre 10.2

9 Diagnostic

L'afficheur de l'appareil indique des messages d'advertissement ou d'erreur. Pour ainsi faire, un symbole d'advertissement ou d'erreur se superpose au pictogamme de l'unité fonctionnelle concernée. Si pour une unité fonctionnelle un message d'advertissement et un message d'erreur existent en même temps, seul le symbole d'erreur est affchéé.

Message d'alarme

Message d'erreur

10 Données techniques

10.1 Fiches techniques

Des fiches techniques sont disponibles à www.ifm.com.

10.2 Manuel de programmation

Le manuel de programmation est disponible à www.ifm.com.

11 Maintenance, réparation et élimination

Echanger la batterie de sauvegarde de l'horloge temps reel, si nécessaire, type CR2032
Assurer une élimination ecologique de l'appareil selon les règlements nationaux en vigueur.

12 Homologations/normes

La Déclaration de Conformité CE et les homologations sont disponibles à www.ifm.com.

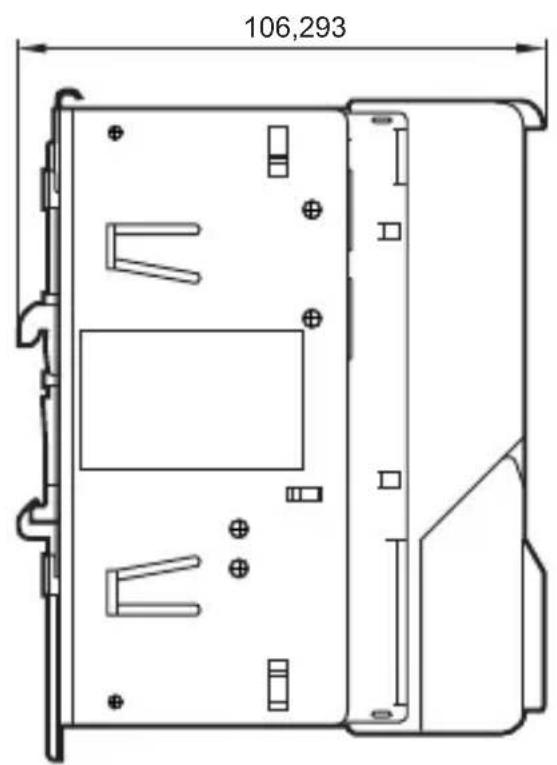

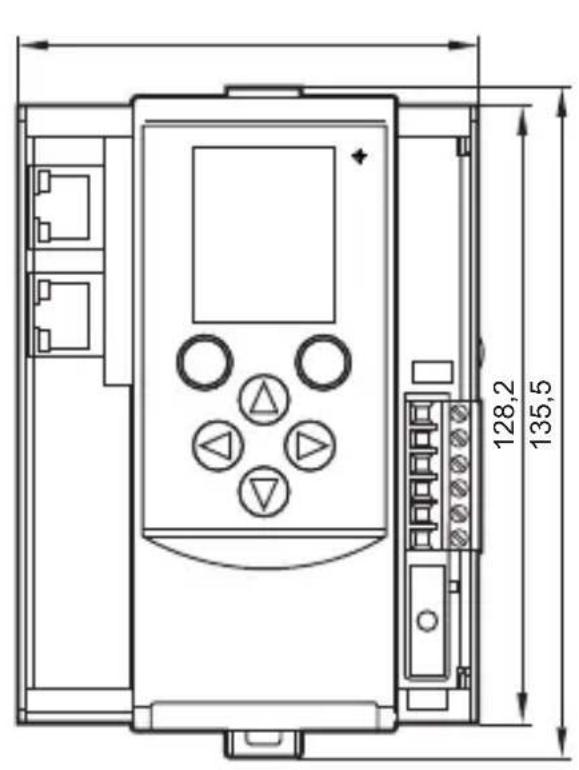

13 Schéma d'encombrement
