Produkttyp	Industrie-Gateway AS-i DP
Marke	IFM
Modell	AC1326
Abmessungen (B x H x T)	86 mm x 124 mm x 131 mm
Gewicht	ca. 200 g (Schätzung)
Stromversorgung	24 V DC (20 … 30 V SELV)
Feldbus-Schnittstelle	Profibus-DP (9600 bis 12 MBaud)
AS-i-Schnittstelle	2 AS-i-Master (Version 2.1)
Serielle Schnittstelle	RS232C (nicht verwendbar)
Anzahl paralleler Gateways	Bis zu 31
Schutzart	IP20
Montage	Auf Tragschiene 35 mm
Hauptfunktionen	Gateway zwischen AS-i und Profibus-DP, Diagnose über LED, Benutzermenü mit Display und Tasten
Wartung und Reinigung	Mit trockenem Tuch entstauben, Feuchtigkeit vermeiden
Sicherheit	Montage in geschütztem Bereich (Schaltschrank), Umgebung ohne Kondensation, Staub, Vibrationen und Stöße vermeiden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Firmware-Update über spezielle Software möglich
Allgemeine Informationen	Anleitung kostenlos als PDF verfügbar; Support über Online-Fragen

Häufig gestellte Fragen - AC1326 IFM

Welche Stromversorgung wird für das Gateway AC1326 benötigt?

Das Gerät benötigt eine Stromversorgung 24 V DC (20 … 30 V SELV), z. B. über das Netzteil 24V DN2011 von ifm electronic.

Wie wird das Gateway AC1326 montiert?

Befestigen Sie es auf einer 35-mm-Tragschiene in einem geschützten Bereich (z. B. Schaltschrank). Achten Sie auf eine Umgebung ohne Kondensation, übermäßigen Staub, Vibrationen oder Stöße.

Was bedeuten die LEDs am Gateway?

Die LED PWR/COM leuchtet bei vorhandener AS-i-Spannung und mindestens einem erkannten Slave; blinkt: Spannung vorhanden, aber kein Slave erkannt. Die LED PROJ leuchtet bei aktivem Projektmodus; blinkt: aktiver Projektmodus mit Slave-Adresse 0. Die LED CONF/PF leuchtet bei Abweichung zwischen voreingestellter und aktueller Konfiguration; blinkt: Peripheriefehler an einem Slave. Die Profibus-DP-LED leuchtet bei Busfehler.

Wie konfiguriere ich die Adresse der AS-i-Slaves?

Im Menü verwenden Sie die Option Address Slave, um einen angeschlossenen Slave neu zu adressieren oder die automatische Adressierung (Easy Startup) zu aktivieren.

Welches Kabel wird für den elektrischen Anschluss verwendet?

Schließen Sie die Stromversorgung an die Klemmen +24V und 0V an. Für den AS-i-Bus verwenden Sie das gelbe AS-i-Kabel. Stellen Sie sicher, dass die negativen Potenziale weder miteinander noch mit der FE-Klemme verbunden sind.

Wie stelle ich den Kontrast des Displays ein?

Drücken Sie gleichzeitig die rechte Taste und die Taste ▼ (zu hell) oder ▲ (zu dunkel), um den Kontrast anzupassen.

Kann ich die RS232C-Schnittstelle verwenden?

Nein, die serielle RS232C-Schnittstelle kann bei diesem Modell nicht verwendet werden.

Wie aktualisiere ich die Firmware des Gateways?

Gehen Sie zum Menü System Setup und verwenden Sie die Option für das Firmware-Update. Eine spezielle Programmiersoftware ist erforderlich.

Wie groß ist die maximale Entfernung zwischen Gateway und Profibus-Host?

Die maximale Entfernung hängt von der Übertragungsrate ab (9600 bis 12 MBaud). Bei niedrigen Raten kann die Entfernung mehrere hundert Meter betragen.

Was tun, wenn die LED CONF/PF blinkt?

Dies weist auf einen Peripheriefehler an mindestens einem AS-i-Slave hin. Überprüfen Sie die angeschlossenen Slaves im Menü Slave Lists oder Slave Setup, um das Problem zu identifizieren.

BEDIENUNGSANLEITUNG AC1326 IFM

Bestimmungsgemäße Verwendung

• Das AS-i DP Gateway integriert einen oder zwei AS-i Master (AC1325/ AC1326, beide nach AS-i-Version 2.1) und eine Profibus DP-Schnittstelle
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)

Schnittstelle RS232C

Die serielle Schnittstelle ist nicht nutzbar.

Profibus-DP-Schnittstelle

• Baudrate 9600 bis 12MBaud
• Potentialtrennung zur Gateway-Versorgung
• bis zu 31 parallel geschaltete Gateways
- Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A

- max. Entfernung zwischen Gateway und Host: abhängig von der Baudrate

Montage

Befestigen Sie das AS-i DP Gateway auf einer 35mm-Profilschiene. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden.

Vermeiden Sie eine Montage in direkter Nähe zu Frequenzum- richtern.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i DP Gateway (Klemme FE) und Gerät-Erdanschluß her.

Versorgen Sie das AS-i DP Gateway mit einer Spannung von 24V DC (20 ... 30V PELV), z. B. aus dem 24V Netzteil DN2011 der ifm electronic. Der Anschluß erfolgt an den Klemmen +24V und 0V.

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem AS-i DP Gateway über den Zustand des Masters (AC1325) / der Master (AC1326) und der angeschlossenen System informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
- LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
- LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
- LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
- LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave
• LED Profibus DP leuchtet:Profibus DP Busfehler

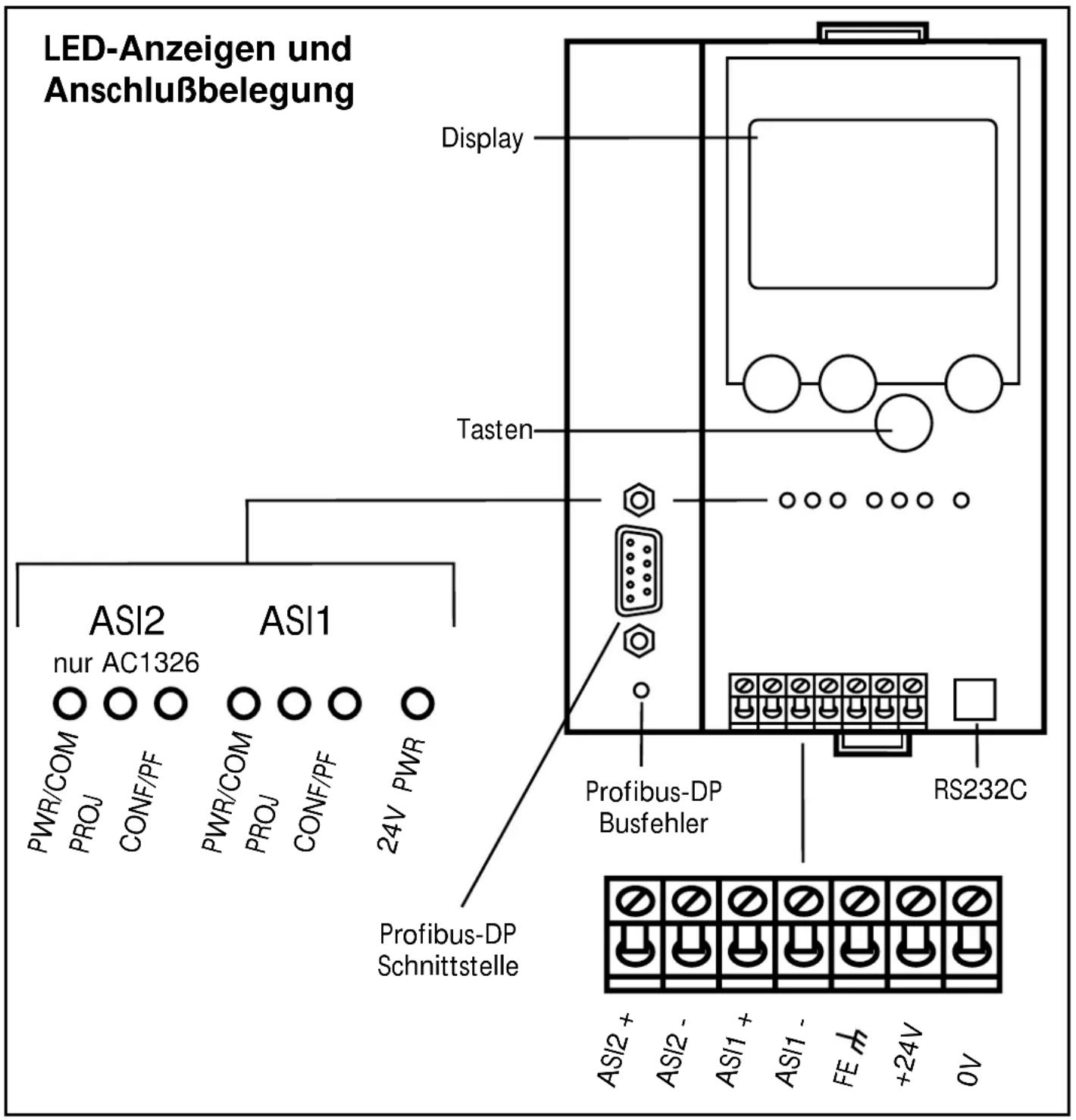

LED-Anzeigen und Anschlußbelegung Display Tasten ASI2 nur AC1326 ASI1 PWR/COM PROJ CONF/PF PWR/COM PROJ CONF/PF 24V PWR Profibus-DP Busfehler RS232C Profibus-DP Schnittstelle ASI2+ ASI2- ASI1+ ASI1- FE +24V 0V

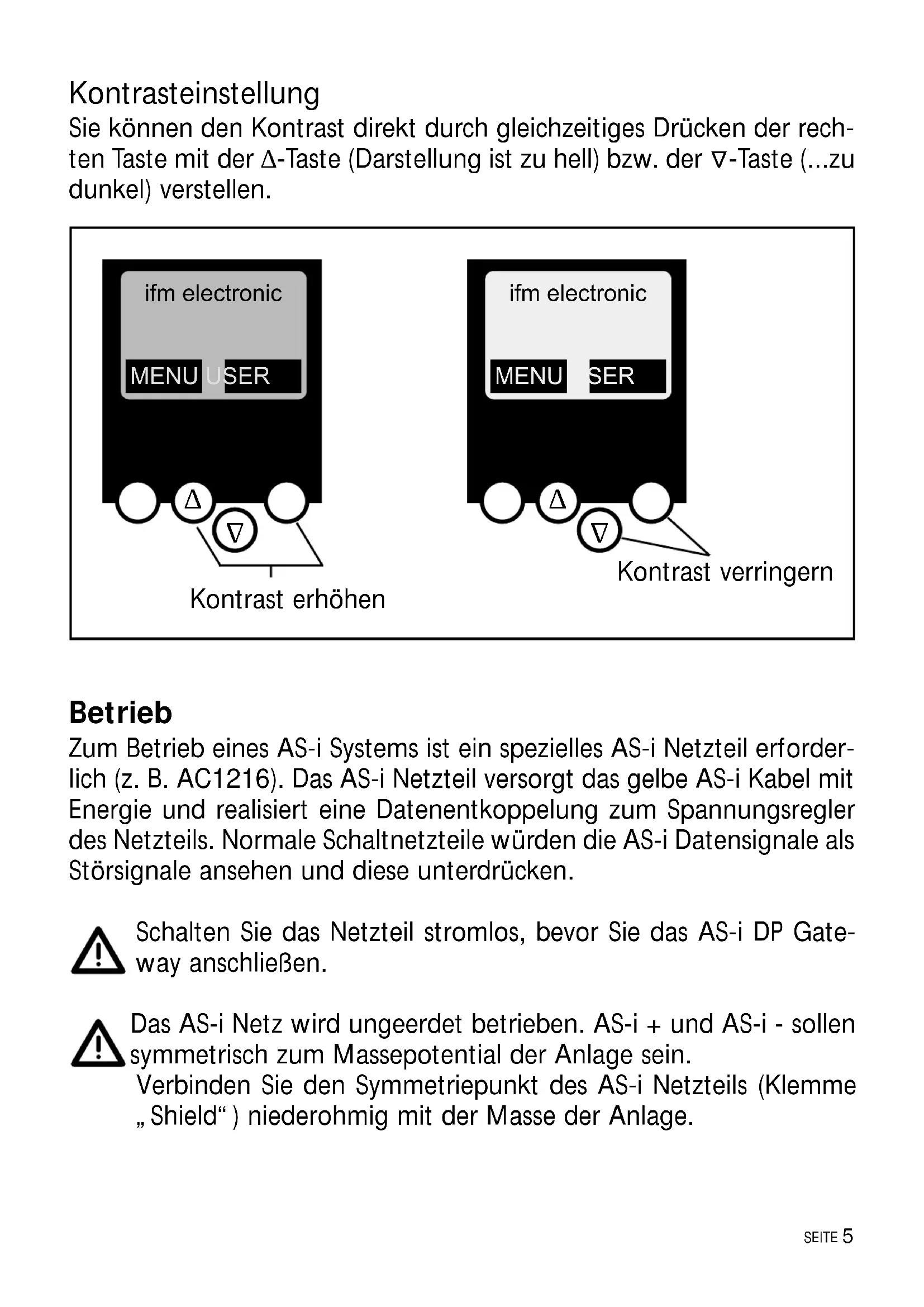

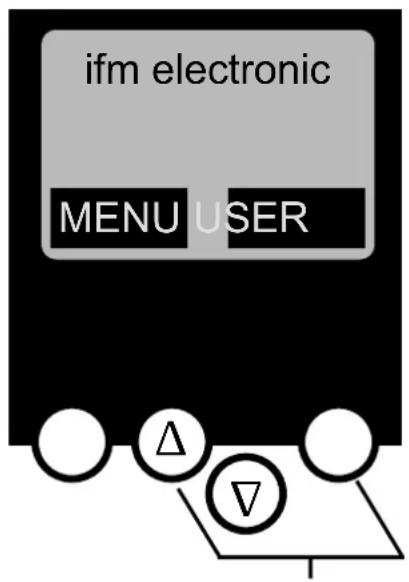

Kontrasteinstellung

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

ifm electronic MENU USER

Kontrast erhöhen

ifm electronic MENU SER

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsregler des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als Störsignale ansehen und diese unterdrücken.

Schalten Sie das Netzteil stromlos, bevor Sie das AS-i DP Gateway anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

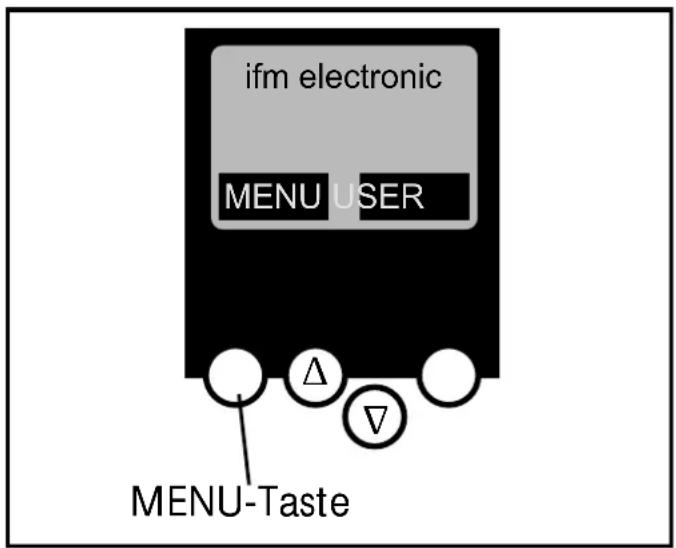

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

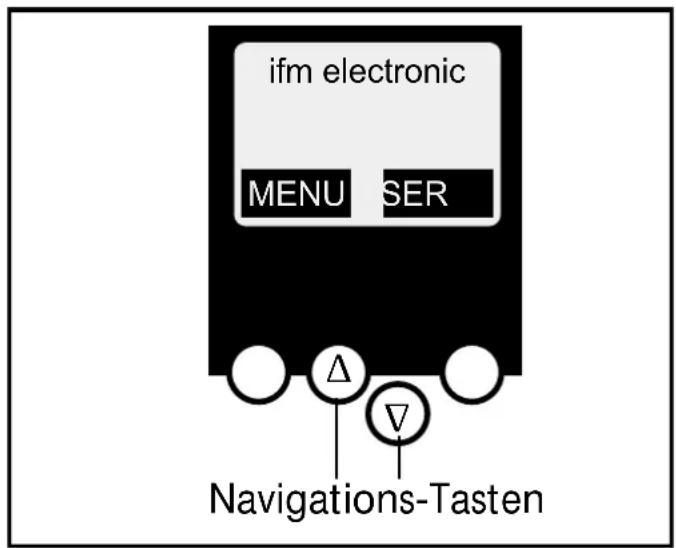

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

ifm electronic MENU USER △ ▽ MENU-Taste

ifm electronic MENU SER Navigations-Tasten

Menü-Navigation

O Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves)

∇ Liste der detektierten AS-i Slaves (LDS)
∇ Liste der projektierten AS-i Slaves (LPS)
∇ Liste der aktivierten AS-i Slaves (LAS)
∇ Liste der AS-i Slaves mit Peripheriefehler (LPF)

O Address Slave (Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)

∇ Umadressieren eines am Gateway angeschlossenen AS-i Slaves
∇ Automatisches adressieren neuer AS-i Slaves auf die nächste freie Adresse (Easy Startup)

O Quick Setup (Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)

∇ Einstellung der Feldbusverbindung

O System Setup (Einstellung des Gateway Gerätes)

∇ Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration
∇ Update der Firmware des Gateways (spezielle Programmiersoftware erforderlich)

O System Info (Geräte Informationen)

∇ Hardware und Firmware Versionsnummern dieses Gateways
∇ Seriennummer dieses Gateways
∇ Aktuelle / Maximale Zykluszeit

O Master Setup (AS-i Masterflags)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇ Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)
∇ Deaktivieren der automatischen AS-i Slaves Adressierung im geschützten Betrieb
∇ Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus
∇ Anzeige des Config-Errors Zählers des ange- schlossenen AS-i Systems
∇ Reset des Config-Errors Zählers
∇ Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems

O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves)

∇ Digitale bzw. analoge Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇ Aktuelle und projektierte Parameter der ange schlossenen AS-i Slaves
∇ Aktuelle und projektierte I/O- ind ID-Codes der angeschlossenen AS-i Slaves
∇ Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves

O Fieldbus Setup(Einstellung der Feldbusschnittstelle)

∇ Eingabe der Slave-Adresse des Gateways im überlagerten Profibus DP
∇ Weitere Eingaben über den überlagerten Profibus DP
