Type de produit	Kit de montage industriel
Marque	IFM
Modèle	AC2462
Utilisation	Montage de modules CompactLine
Contenu du kit	10 tubes en inox, 30 disques dentés, 30 rondelles
Référence accessoire	E70402
Matériau principal	Inox
Couple de serrage vis de montage	2,0...2,4 Nm (vis non fournies)
Couple de serrage vis d'assemblage parties sup./inf.	1,2...1,4 Nm
Couple de serrage vis de fixation tube inox	Max. 1,8 Nm (2,0...2,4 Nm avec tube inox)
Couple de serrage connecteur M12	0,8...1,5 Nm
Ressorts de mise à la terre fonctionnelle	Oui (inclus)
Recommandation pour forte sollicitation	Utiliser le tube en inox fourni
Pages de notice	2 pages (français)
Nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter scrupuleusement les couples de serrage indiqués
Pièces détachées	Contacter le service client IFM
Réparabilité	Kit non réparable, remplacer l'ensemble

FOIRE AUX QUESTIONS - AC2462 IFM

Quels sont les éléments inclus dans le kit AC2462 ?

Le kit contient 10 tubes en inox, 30 disques dentés et 30 rondelles, référence E70402.

Quel couple de serrage utiliser pour les vis de montage ?

Le couple recommandé est de 2,0 à 2,4 Nm pour les vis de montage (non fournies).

Ce kit est-il compatible avec tous les modules IFM CompactLine ?

Oui, ce kit de montage est spécialement conçu pour les modules CompactLine d'IFM.

Comment installer le tube en inox fourni ?

Utilisez les vis de fixation, rondelles et disques dentés inclus. Serrez au couple max. 1,8 Nm (ou 2,0 à 2,4 Nm si vous utilisez le tube inox).

À quoi servent les ressorts de mise à la terre fonctionnelle ?

Ils assurent la continuité de la terre entre les parties métalliques pour la sécurité électrique.

Puis-je utiliser ce kit en environnement vibratoire ?

Oui, grâce au tube en inox et aux disques dentés, il résiste aux fortes sollicitations mécaniques.

Quel type de vis utiliser pour le montage ?

Les vis ne sont pas fournies. Utilisez des vis adaptées au support avec un couple de 2,0 à 2,4 Nm.

Comment nettoyer le kit de montage ?

Nettoyez avec un chiffon doux et sec. Évitez les produits abrasifs ou solvants.

Que faire en cas de perte d'une pièce du kit ?

Contactez le service client IFM pour commander des pièces détachées de référence E70402.

Le kit est-il réparable ?

Non, le kit n'est pas conçu pour être réparé. En cas de dommage, remplacez l'ensemble.

MODE D'EMPLOI AC2462 IFM

Instructions de montage

Kit de montage pour modules CompactLine

E70402

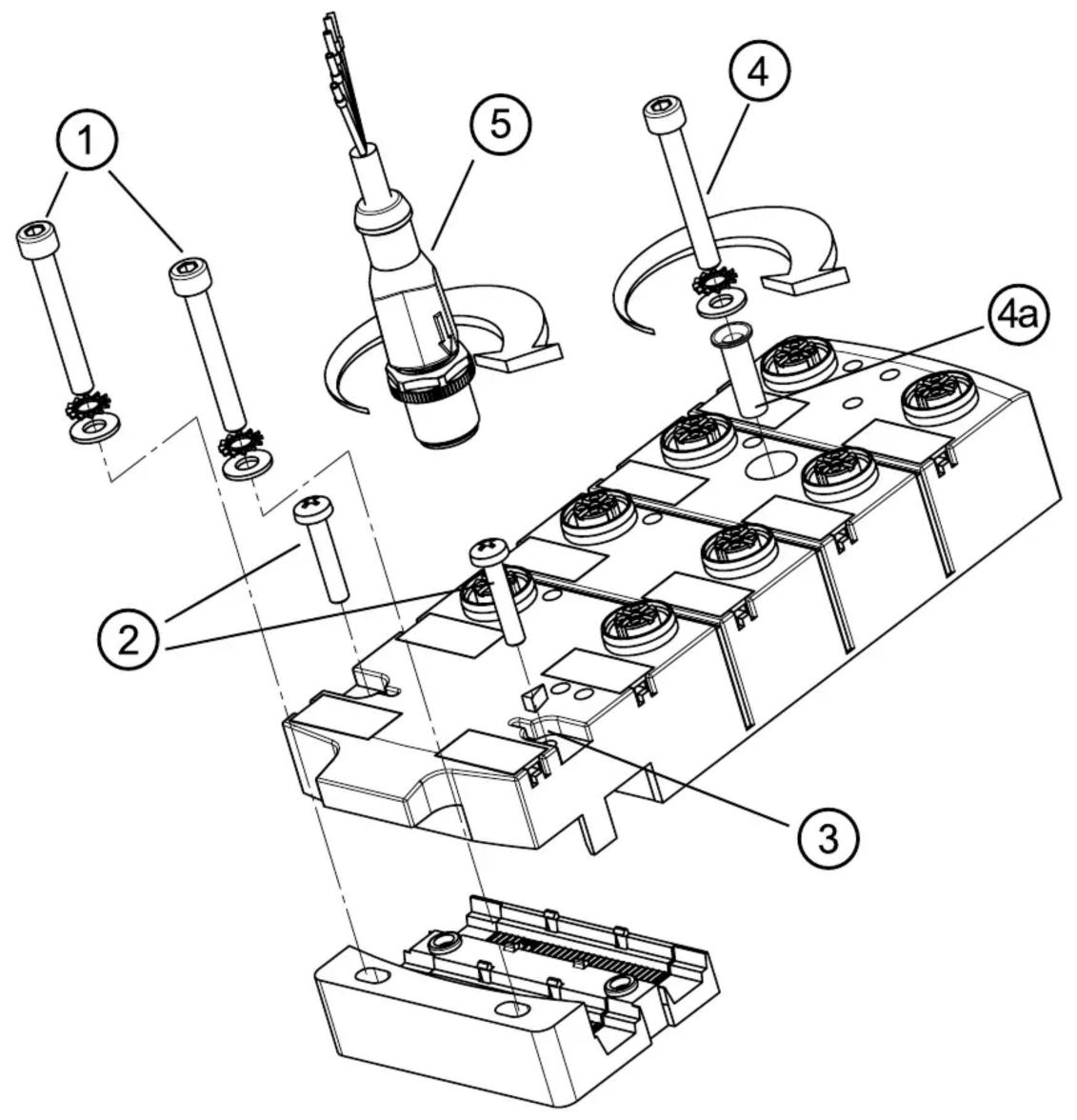

Couples de serrage

1: 2,0...2,4 Nm - vis de montage (non fournies) 2: 1,2...1,4 Nm - vis d'assemblage partie supérieure / partie inférieure 3: Ressorts de mise à la terre fonctionnelle 4: 4 / 4a : max. 1,8 Nm (en combinaison avec tube en inox 2,0...2,4 Nm) - vis de fixation, tube en inox, rondelle et disque denté pour le montage 5: 0,8...1,5 Nm - connecteur M12

Utiliser le tube en inox en cas de forte sollicitation mécanique de l'appareil.

Prendre en compte le couple de serrage maximal du câble de raccordement.

10 tubes en inox, 30 disques dentés, 30 rondelles
