E20792 - Kit de montage industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage industriel
Marque	IFM
Modèle	E20792
Application	Montage et alignement de capteurs photoelectriques IFM série OL
Matériau	Acier zingué
Dimensions approximatives	50 x 30 x 20 mm
Poids	0,15 kg
Contenu de l'emballage	2 brides de fixation, 1 équerre de fixation, 1 vis, 1 écrou
Fonctions principales	Fixation et alignement de capteurs OL
Installation	Montage mécanique simple avec vis et écrou fournis
Entretien	Inspection périodique du serrage des vis
Sécurité	Veiller à bien serrer la vis pour éviter tout déplacement
Pièces détachées disponibles	Vis et écrous standard disponibles dans le commerce
Réparabilité	Kit mécanique non réparable, remplacer l'ensemble
Compatibilité	Capteurs IFM série OL et équivalents
Température de fonctionnement	-25 °C à +80 °C
Indice de protection	IP67 (selon capteur monté)
Information supplémentaire	Notice d'utilisation incluse au format PDF

FOIRE AUX QUESTIONS - E20792 IFM

Comment installer le kit de montage E20792 ?

Montez d'abord les deux parties de la bride de fixation (a) à l'aide de la vis (b) et de l'écrou (c). Fixez ensuite l'équerre de fixation (d) et vissez la vis de manière à pouvoir encore tourner l'équerre. Après avoir monté et aligné la cellule, serrez la vis définitivement.

Ce kit est-il compatible avec tous les capteurs IFM ?

Le kit E20792 est conçu pour les capteurs photoelectriques de la série OL. Il peut être compatible avec d'autres modèles IFM ayant des dimensions et des fixations similaires, mais vérifiez les diamètres de montage.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme ou une clé adaptée à la vis fournie suffit. Aucun outil spécial n'est requis.

Puis-je utiliser ce kit en extérieur ?

Le kit en acier zingué résiste à la corrosion légère, mais pour une utilisation en extérieur prolongée, nous recommandons de le protéger ou d'utiliser un kit en inox. L'étanchéité dépend du capteur monté.

Comment aligner correctement la cellule après montage ?

Après avoir fixé l'équerre, laissez la vis légèrement desserrée, ajustez la position et l'angle du capteur, puis serrez la vis fermement pour bloquer l'alignement.

Le kit est-il livré avec une notice ?

Oui, une notice d'utilisation est disponible au format PDF téléchargeable. Elle décrit les étapes de montage.

Que faire si une vis manque ou est perdue ?

Les vis et écrous fournis sont de taille standard (par exemple M4 ou M5). Vous pouvez les remplacer par des vis similaires disponibles dans le commerce.

Le kit peut-il être réutilisé sur un autre capteur ?

Oui, le kit est réutilisable. Il suffit de desserrer la vis, retirer l'ancien capteur et monter le nouveau en réajustant l'alignement.

Quelle est la charge maximale supportée par le kit ?

Le kit supporte le poids d'un capteur standard (généralement moins de 500 g). Pour des charges plus lourdes, utilisez un support renforcé.

Comment nettoyer le kit de montage ?

Nettoyez avec un chiffon sec ou légèrement humide. N'utilisez pas de produits abrasifs ou corrosifs.

MODE D'EMPLOI E20792 IFM

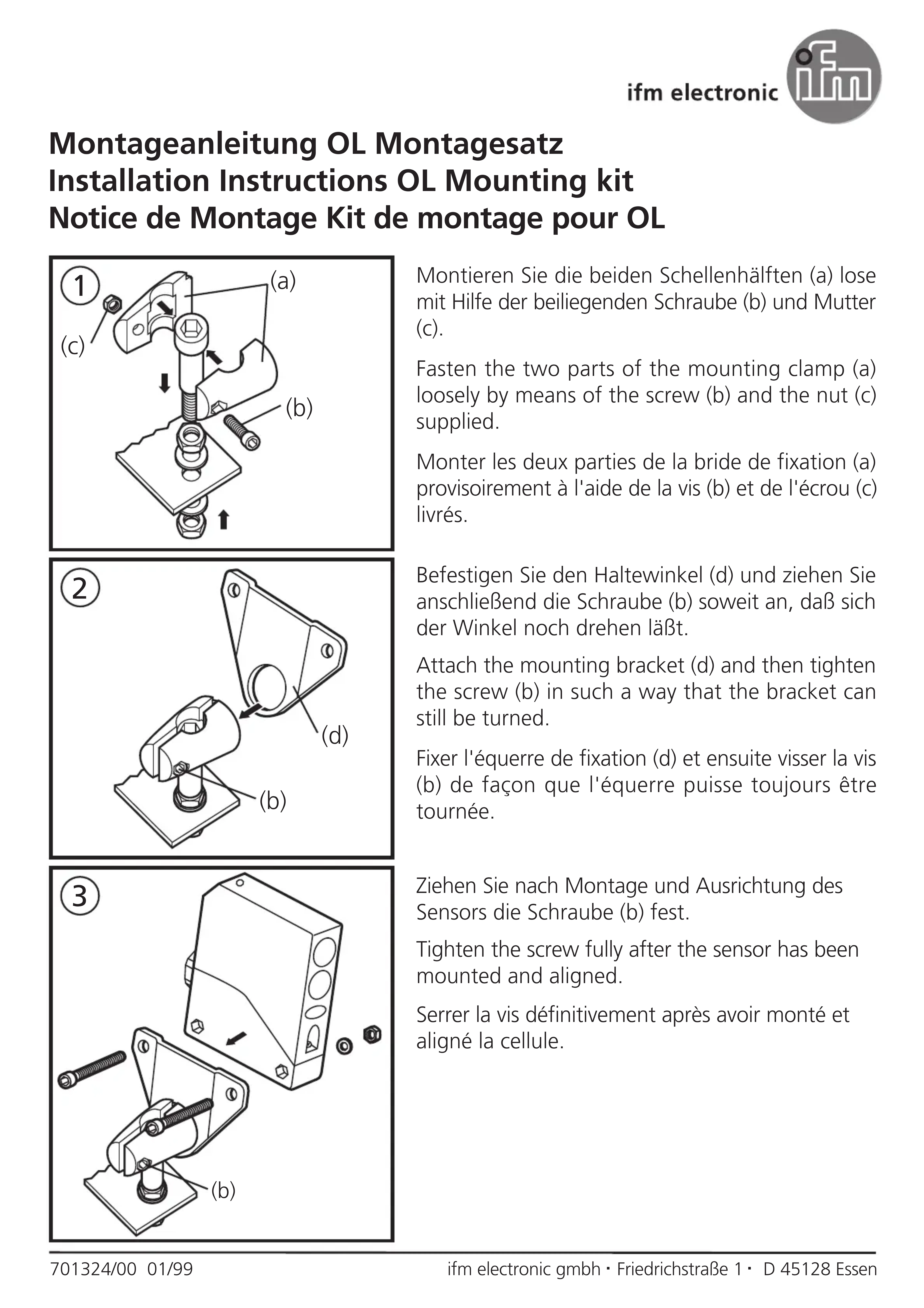

Montageanleitung OL Montagesatz Installation Instructions OL Mounting kit Notice de Montage Kit de montage pour OL

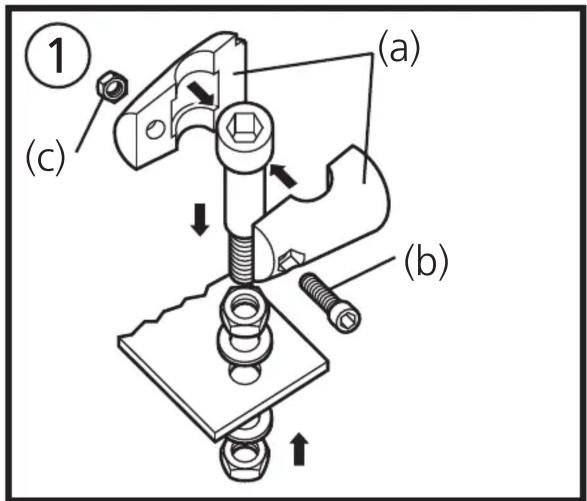

Monter les deux parties de la bride de fixation (a) provisoirement à l'aide de la vis (b) et de l'écrou (c) livrés.

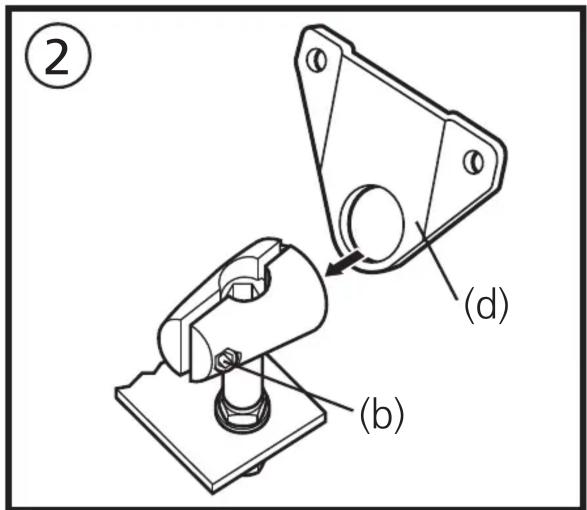

Fixer l'équerre de fixation (d) et ensuite visser la vis (b) de façon que l'équerre puisse toujours être tournée.

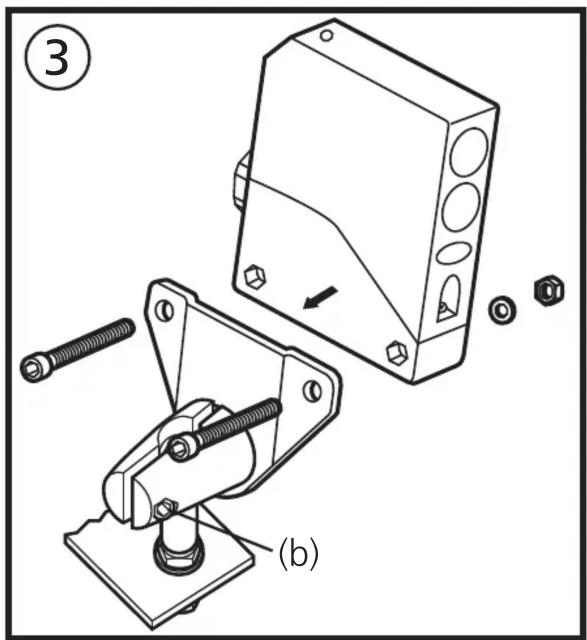

Serrer la vis définitivement après avoir monté et aligné la cellule.
